Механотрон

Собственно, об этом приборе много и не скажешь. Он сам фактически интересен своим существованием. Хоть служба его была недолгой.

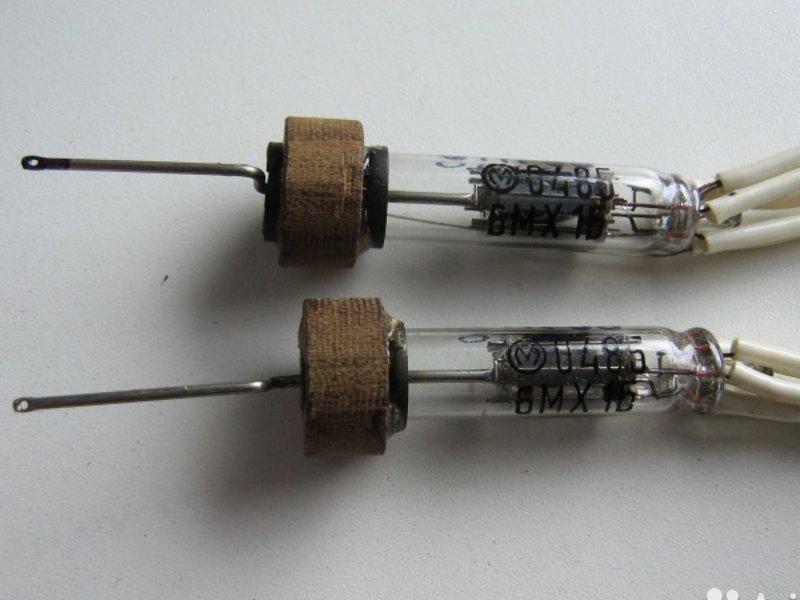

Краткая речь пойдет о таком специфическом приборе, как МЕХАНОТРОН.

Механотрон предназначены для преобразования механических величин в электрические и широко применяются в качестве датчиков (преобразователей) при измерении малых перемещений — от 0,01 до 100 мкм и усилий — от 1 мкн до 1 нм, давлений от 0,1 н/м2 до 1 Мн/м2, ускорений от 0,001 до 100 м/сек2, вибраций с частотами до 10 кгц и т.д.

Характерная особенность механотронов — один или несколько подвижных электродов, перемещением которых (например, анода) относительно неподвижного катода изменяются величина и конфигурация электрического поля между электродами, что изменяет силу анодного тока. Общее число электродов может составлять 2 (диод), 3 (триод) или 4 (тетрод). Распространены диодные Механотрон, которые выполняются обычно в виде сдвоенных конструкций (неподвижный катод и 2 подвижных анода) и включаются в мостовые измерительные схемы. Основные достоинства механотронных преобразователей — высокая чувствительность по току (до 7 а/см у диодных Механотрон) и по напряжению (до 25 кв/см у триодных Механотрон), высокая стабильность и надёжность показаний, простота конструкций и схем включения, небольшие габаритные размеры и масса.

Это сообщение отредактировал mblshkoblud - 11.11.2018 - 09:47

Основные виды механотронов: а — для измерения перемещений и усилий; б — для измерения давлений; в — для измерения ускорений и вибраций. А — подвижный анод; К — неподвижный катод; Б — баллон; М — гибкая мембрана (или сильфон), с которой жестко связан анод; С — впаянный в мембрану управляющий стержень; П — плоская пружина; ИМ — инерционная масса, укрепленная на подвижном электроде. Стрелками показано направление воздействия механического сигнала: перемещения (a), усилия (g), давления (p), ускорения (w).

Паспорт мехатрона 6МДХ3Б

***

***

Счётчик фрикций... это если анод в ж̶о̶п̶у̶ филейную область забабахать...

По сути да, я вообще не подозревал о существовании таких приборов в виде ламп. Наткнулся просто в Энцикл. Словаре советском. И меня заинтересовало.

Это сообщение отредактировал mblshkoblud - 11.11.2018 - 10:04

видал я такую штуку уже

Миниатюрные, естественно ..

Это штука из музея?
Судя по паспорту и ГОСТам год где-то 1973.

Размещено через приложение ЯПлакалъ

Сейчас для измерений углов активно сенсоры на сборках из датчиков холла применяются.

Размещено через приложение ЯПлакалъ

Не хотел их сюда впихивать, но для общей информации - уж лаадно..

Не знал что такие бывают были!

Да, я не указывал о конце поста, это не критично для меня, выкладывайте свои мысли, рассуждения, примеры, воспоминания и ностальгию. Пост, собственно, начат, основное я выложил, вот собственно и все. Дальше только форум.

Декатрон ещё видел и один имеется, а такую девайсину в первый раз вижу, да и не слышал даже. Вот тебе зелени за это.

простота конструкции и ПРОИЗВОДСТВА
ТС, да вы спятили - вакуумное производство штука недешёвая, для малых перемещений - пьезодатчики наше всё, производятся по цене песка и всё такое

выше правильно заметили - датчики на эффекте Холла

более экзотические магнитно-резонансные методы тоже существуют

Это сообщение отредактировал Pit1973 - 11.11.2018 - 10:25

Что интересно, я на этот прибор наткнулся в Большом Советском Энциклопедическом Словаре на стр 799. Я даже не хотел делать этот пост. Меня смутил тот факт, что это издание 1984 года. И у меня возникла такая мысль, что все-таки, такие приборы могли использоваться, например, в качестве датчиков вибраций на атомных станциях. Скажем, для контроля вибраций ГЦН или самого корпуса реактора. Почему бы и нет? Вот так я и пришел к такому решению. Не ради юкки, а ради выкладки накопившегося интереса. Уверен, это будет интересно тем, кто еще не знал. А кто знает, не велите казнить

С лампами встречался, но о такой приблуде слышу впервые. Век живи, век учись... Про то, кем помрёшь не надо

Поддержу мнение некоторых - действительно, ни чем не отличается по принципу от геркона. За исключением того, что в механотронах силой электронного или ионного тока можно управлять изменяя положение внутренних частей (электродов) механическим воздействием снаружи. MAGIC!!!

В рот мне ноги!

Это сообщение отредактировал mblshkoblud - 11.11.2018 - 10:44

Зато лампы не боятся ЭМП. От которого интегральная электроника в большинстве своём сдыхает.

Вроде буквы русские, но нихуя же не понятно!

Вакуумное производство ТОГДА таки было дешевле производства твердотельной электроники. Реально. И выход годной продукции ВЫШЕ. И вообще вакуумная техника совершенно напрасно считается щас "устаревшей" и "отсталой".
В те годы даже вакуумные преобразователи переменного тока в постоянный и наоборот (кстати, можно что в прямом что в обратном направлении подключать, чо характерно!), игнитроны - с преобразуемой мощностью - ДО СИХ ПОР непревзойдённой полупроводниками и высокой стойкостью к коротким замыканиям и перенапряжениям. А в современной литературе технической - про них - скороговоркой и куце, и большинство современных типо технарей о них вообще не знает - сам узнал случайно, во многом благодаря ЯПу.

Чё эт он спятил?
Во времена расцвета вакуумной техники, лампы производились миллиардами и были относительно совсем недорогие. Это сейчас, на аудиофильской теме, за них цены дерут.
А те же транзисторы тогда как раз стоили очень дорого.

Пьезодатчики, которое якобы ваше всё, вместо механотронов, вам кажутся от незнания. Они мало где могли бы заменить механотроны.
