И таки да.
Доброго времени суток!
Что то меня "пробило" на странные и редкие образцы огнестрела.
Итак.
Разрешите представить Вашему вниманию Пистолет Манн модель 1920/1921 года

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488
Вот куда стоит пойти в майские праздники! Продолжение суперхита 2013 года, снятое известными французскими аниматорами Элен Жиро и Томасом Сабо. Мультфильм, который покорит своим сюжетом и взрослых, и детей! В кино с 2 мая!

[^]
Beard74
1.10.2018 - 21:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Пистолет Манн модели 1920/1921 года (The Mann Pistol Model 1920/1921) еще одна из интересных страниц в истории оружия.
К двадцатым годам 20 века рынок был насыщен компактными пистолетами, предназначенными для самообороны. Чтобы успешно конкурировать с многочисленными производителями нужно было создать что-то новое и необычное.
Одним из перспективных направлений в развитии гражданского короткоствольного оружия считалось уменьшение массы и габаритов карманных пистолетов. Снижению веса оружия препятствовало то, что масса затвора должна была обеспечивать надежное запирание ствола во время выстрела у пистолетов, которые использовали принцип отдачи свободного затвора.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Семья Манн владела предприятием Fritz Mann Feinmaschinen – Waffen – und Werkzeugfabrik, которое занималось выпуском не только оружия но и других механизмов. В 1919 году Фриц Манн берется за разработку легкого компактного пистолета, решив снизить его массу за счет снижения массы затвора. Чтобы замедлить извлечение пустой гильзы и не допустить преждевременного открытия свободного затвора Фриц Манн решил использовать кольцевую проточку — паз шириной примерно 3 мм и глубиной 0,1 мм. Паз имел скошенные края, чтобы не было задира гильз.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:45
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Во время выстрела, благодаря давлению пороховых газов гильза расширялась и принимала форму данного паза. Деформация гильзы способствовала дополнительному трению. Замедление извлечения гильзы из патронника позволило существенно снизить массу затвора.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:45
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321

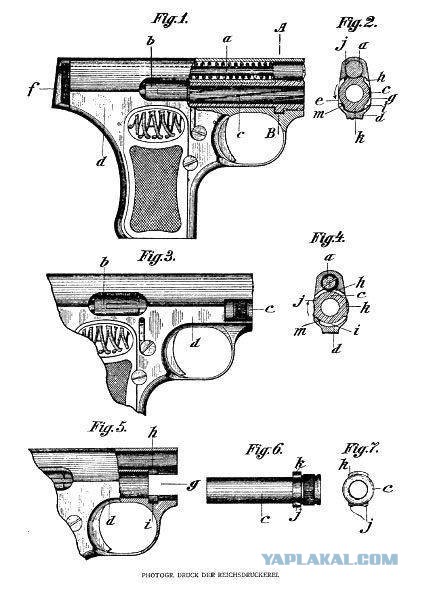

Фриц Манн (Fritz Mann) использовал ряд интересных конструкторских решений при проектировании своего пистолета, которые были закреплены патентами. Фриц Манн получил несколько патентов в Германии:

патент № 334098 от 4 марта 1920 года — на конструкцию проточки для снижения веса затвора;
патент N 332281 от 17 марта 1920 года — на конструкцию съемного ствола и механизма фиксации ствола в рамке;
патент № 345118 от 30 марта 1920 года — на предохранительный механизм, блокирующий спусковой крючок;
патент № 361248 от 15 июня 1921 года — на конструкцию совмещенного выбрасывателя и индикатора наличия патрона в патроннике.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:46
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Пистолет Манн модели 1920/1921 года (The Mann Pistol Model 1920/1921) состоит из рамки, ствола, возвратной пружины с направляющим стержнем, затвора с боевой пружиной, ударником и выбрасывателем, частей спускового механизма, предохранителя, магазина и щечек рукоятки.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Предохранитель пистолета Манн размещен на левой стороне рамки перед левой щечкой рукоятки. Предохранитель во включенном положении блокирует спусковой крючок.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Ствол пистолета легко отделяется от оружия после поворота и выхода фиксирующего выступа из углубления рамки. Канал ствола пистолета имеет шесть правонаклонных нарезов.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Возвратная пружина располагается над стволом и закреплена на направляющем стрежне, который вкручивается в рамку.



Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:48
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Прицельные приспособления пистолета Манн представляют собой паз в верхней части затвора и рамки, а так же маленькую мушку в конце паза у дульного среза.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:48
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
...

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:49
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321

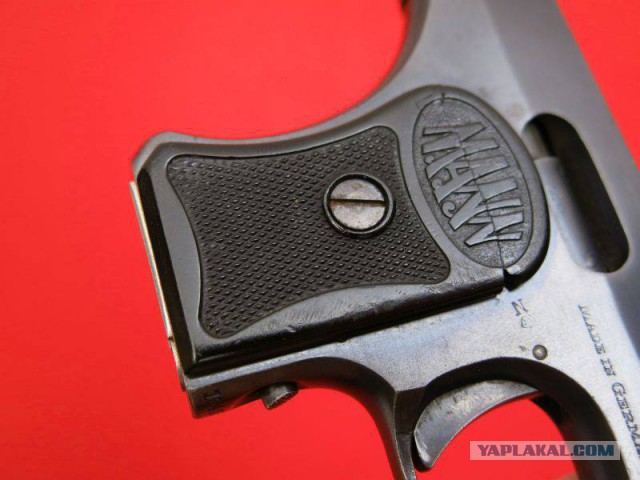

Щечки рукоятки пистолета крепятся к рамке винтами. Щечки выполнены из твердой резины, имеют ромбовидную насечку. На поверхности щечек рукоятки, в верхней части, выполнено фирменное клеймо в виде текста «MANN», заключенного в овал.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:49
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Тыльная сторона рамки пистолета Манн несколько удлиненная и не совсем привычная по форме по сравнению с обычными пистолетами. Такая форма вероятно объясняется стремлением конструктора обезопасить руку стрелка от движущихся частей затвора при стрельбе, учитывая малые размеры оружия.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:50
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Магазин пистолета размещается в его рукоятке. В нижней части рукоятки выполнено углубление, для удобства захвата переднего выступа крышки магазина при извлечении магазина из оружия.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:50
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Магазин пистолета коробчатый, съемный. Емкость магазина 5 патронов калибра 6,35 мм Браунинг (0.25 ACP). В боковых поверхностях каждой стороны магазина выполнены по 4 отверстия для контроля количества боеприпасов.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:51
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Кнопка для извлечения магазина размещена на лицевой стороне рукоятки под спусковой скобой.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:51
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321

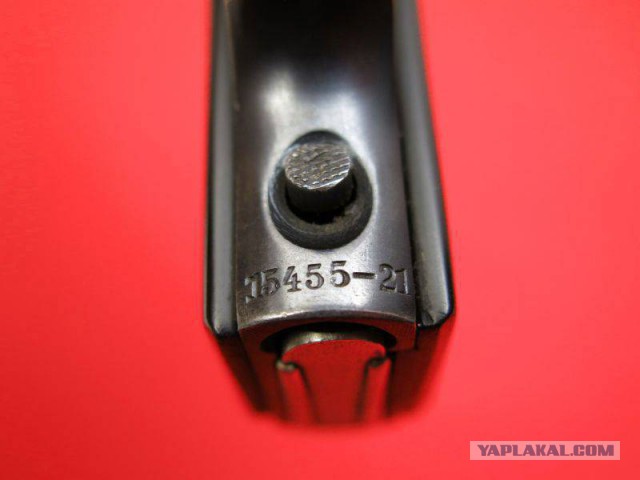

Под кнопкой для извлечения магазина нанесен серийный номер «15455» и год выпуска пистолета «21» (1921 год).

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:52
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Последние три цифры серийного номера «455» нанесены на поверхности патронника пистолета.

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:52
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Маркировка на левой стороне рамки представляет собой текст с обозначением калибра «Cal. 6,35», буквы «S», «F» обозначающие включенное и выключенное положение предохранителя, а так же фамилию владельца патента на пистолет «MANN’S PATENTE».

Это сообщение отредактировал Beard74 - 1.10.2018 - 21:53

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:53
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
На правой стороне пистолета нанесена маркировка обозначающая страну производителя оружия «MADE IN GERMANY».

Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:53
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
На поверхности затвора и рамки нанесена литера «N» под короной, символ применение нитропороха в боеприпасах оружия.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:54
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Один из коллекционеров разместил фотографию в сети, сравнивая пистолет Манна с размером банковской карты. Фриц Манн действительно получил компактный и легкий пистолет. Вес оружия всего 230 грамм, общая длина 104 мм, длина ствола 45 мм, высота пистолета 70 мм, толщина 18,5 мм.


Уродец? Забавная вещица? ХЗ. Пистолет Манн модель 1920/1921 года

[^]
Beard74
1.10.2018 - 21:57
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 6321
Пистолет Манн комплектовался кожаной кобурой. Оружие начало выпускаться в 1920 году. В связи с малым спросом производство завершилось к началу 1924 года. Всего было выпущено чуть менее 20 000 образцов.

Стоимость пистолета Манн на оружейных аукционах в зависимости от состояния находится в пределах 500-800 долларов США.

За сим - все.
Доклад окончен.
Принимаю: тарабетки, шпалы, лучи поноса и прочие "испражнения".


ЗЫ.
Вполне себе занятный и интересный экземпляр, европейской оружейной мысли.
Насколько эффективен? Вопрос - спорный...

[^]
Oldermann
1.10.2018 - 21:58
3
Статус: Offline


Ярила

Регистрация: 11.02.16
Сообщений: 1063
Очередное творение сумрачного тефтельского гения.
Оригинально и абсолютно непрактично.
Спецбоеприпас и место кнопки извлечения магазина вызывают наибольшие вопросы.

Собственно:
Цитата
В связи с малым спросом производство завершилось к началу 1924 года. Всего было выпущено чуть менее 20 000 образцов.


Это сообщение отредактировал Oldermann - 1.10.2018 - 22:00

[^]
Macdonald
1.10.2018 - 22:00
2
Статус: Offline


Бравый солдат Швейк-моторист

Регистрация: 29.05.10
Сообщений: 5899
Дамский?
Хотя неказистый какой-то.

Для самообороны самое то.

Я бы прикупил, боюсь посадят. cool.gif

[^]
