Здравствуйте! Хочу поделиться технологией, создания авиамодели из ПЕНОПЛЕКСА !!
После постройки и облета Cessna 150 решил взяться за ЯК-3, все таки полукопия.

46 фото via

ЯК-3 из пеноплекса

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ServanteS87
27.07.2018 - 15:29
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

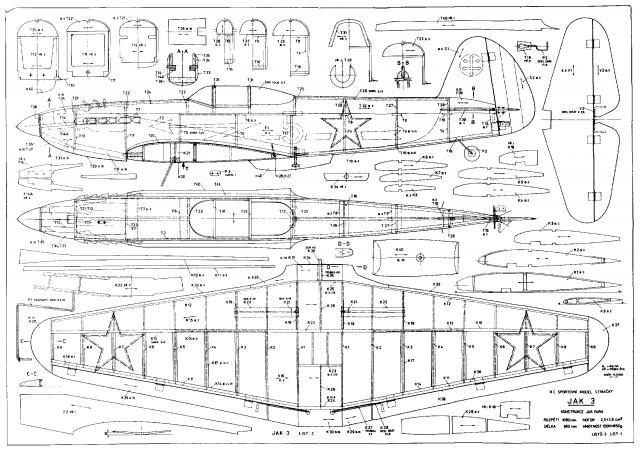

Итак, начнем с чертежа! Чертеж использовал, вот этот:

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:29
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

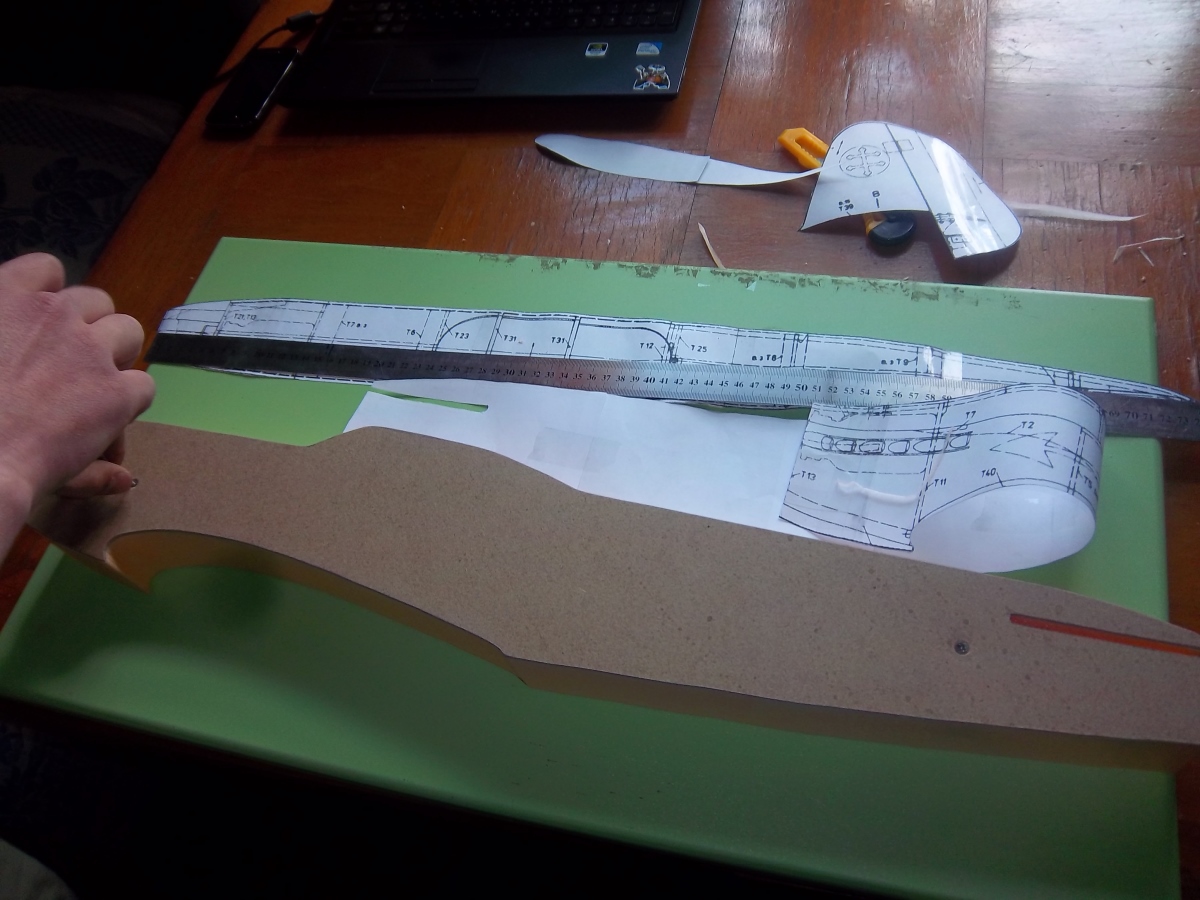

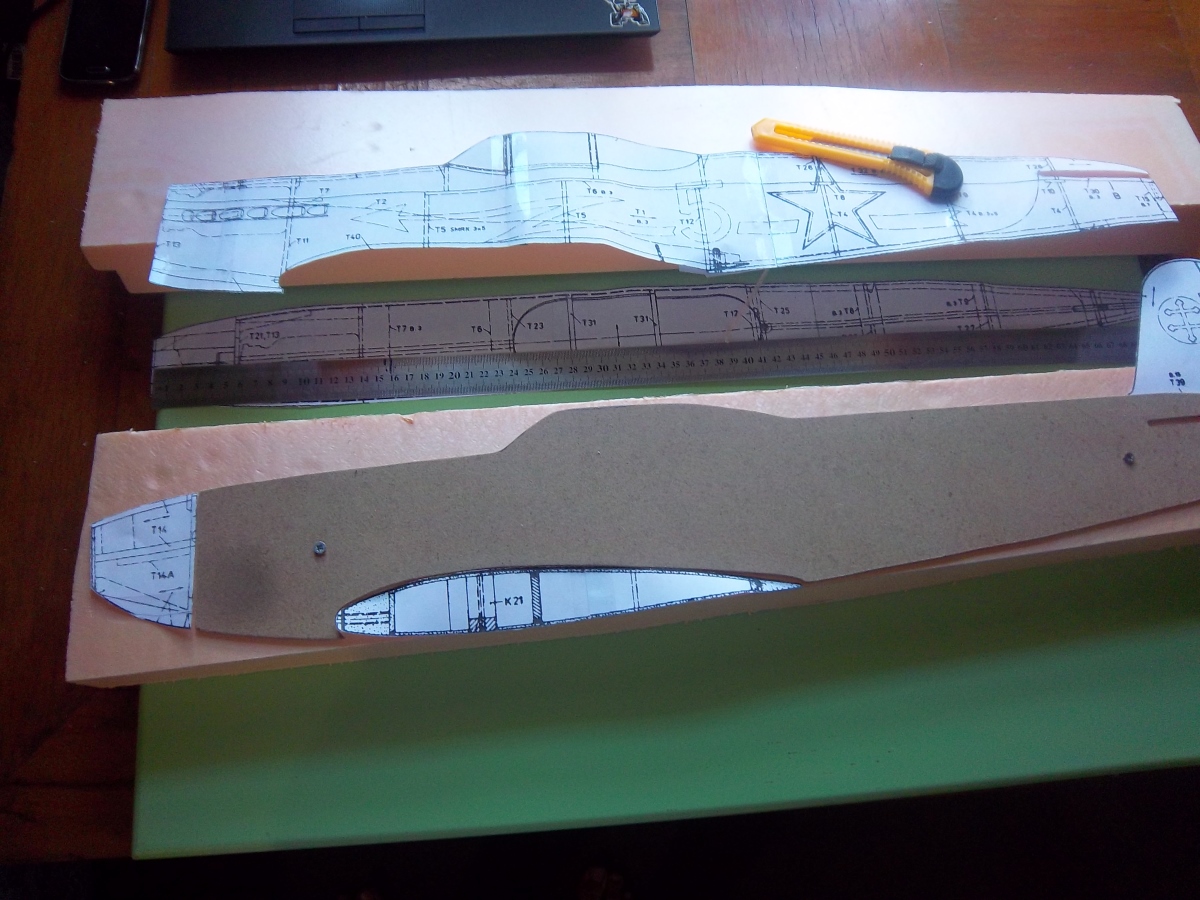

Чертеж масштабируем до нужного размера и печатаем.

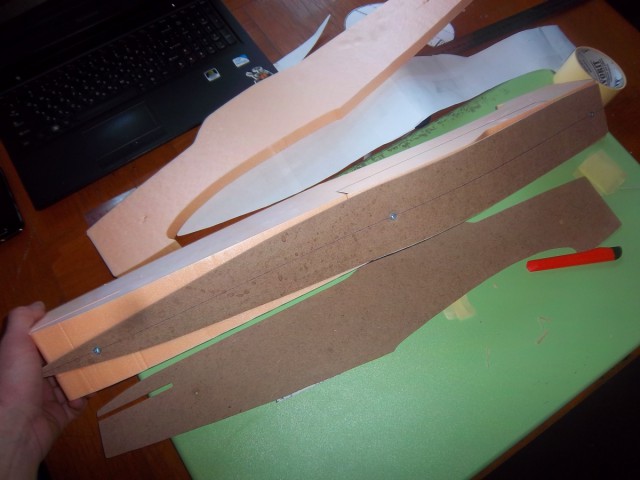

Далее по чертежу, вырезаем два шаблона из ДВП

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:30
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
04.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:30
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

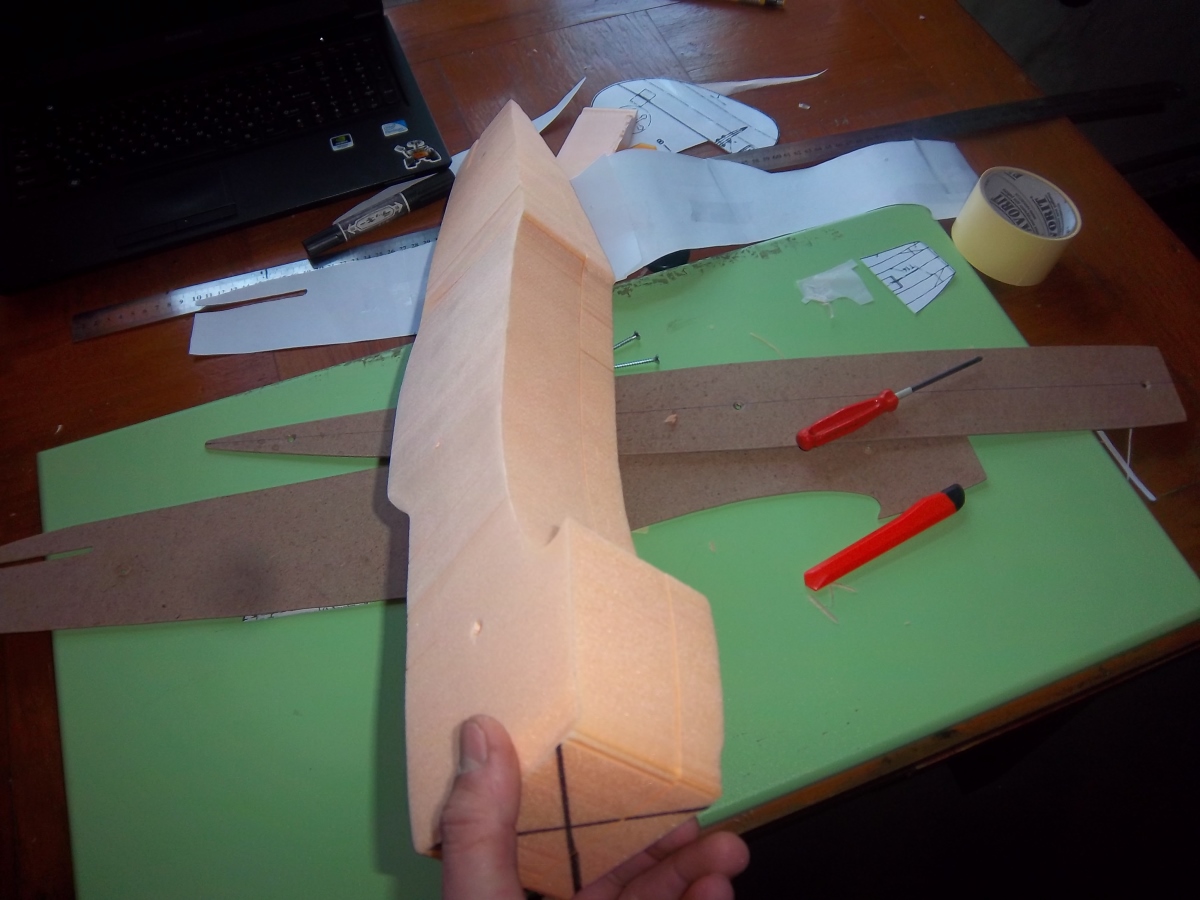

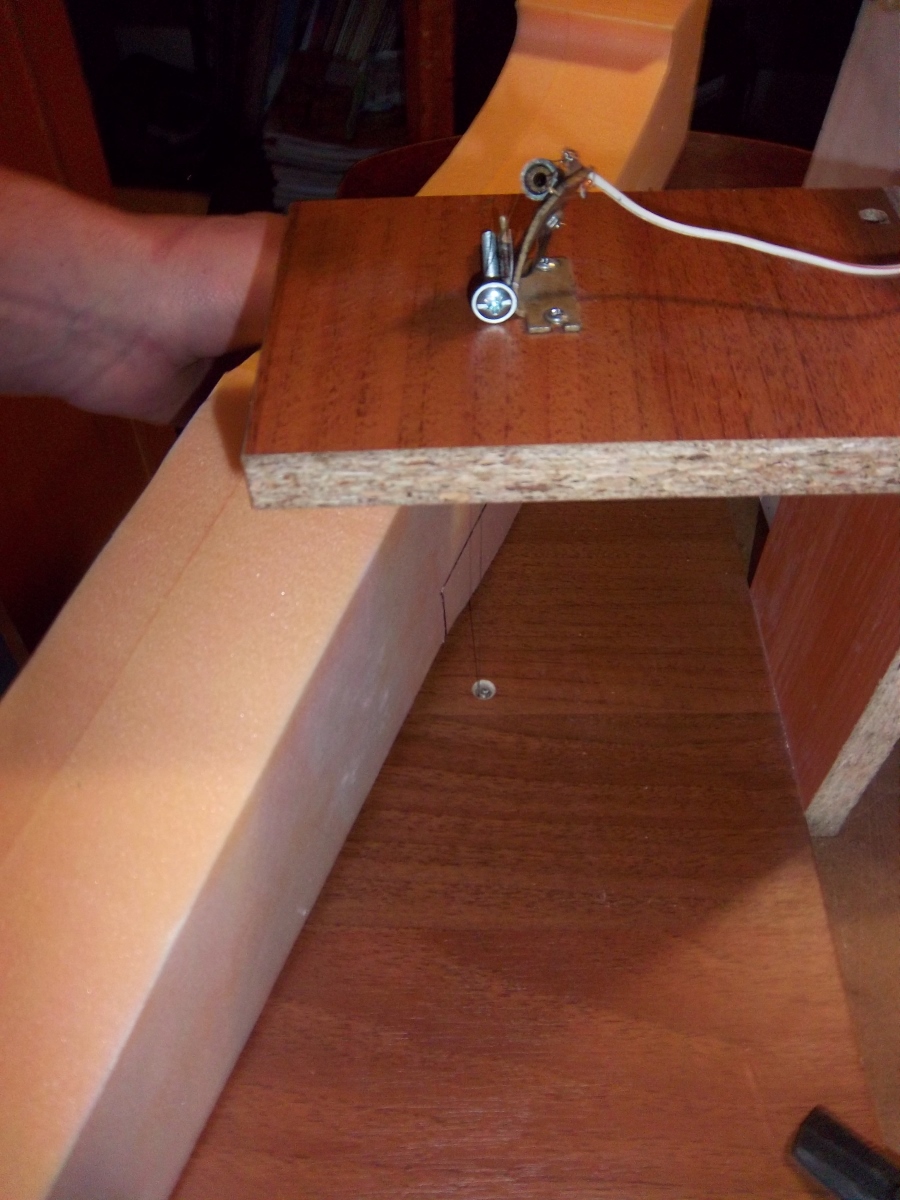

05. Все это вырезаем , нагретой струной

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:30
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
06.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:30
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
07.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:31
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
08.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:31
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

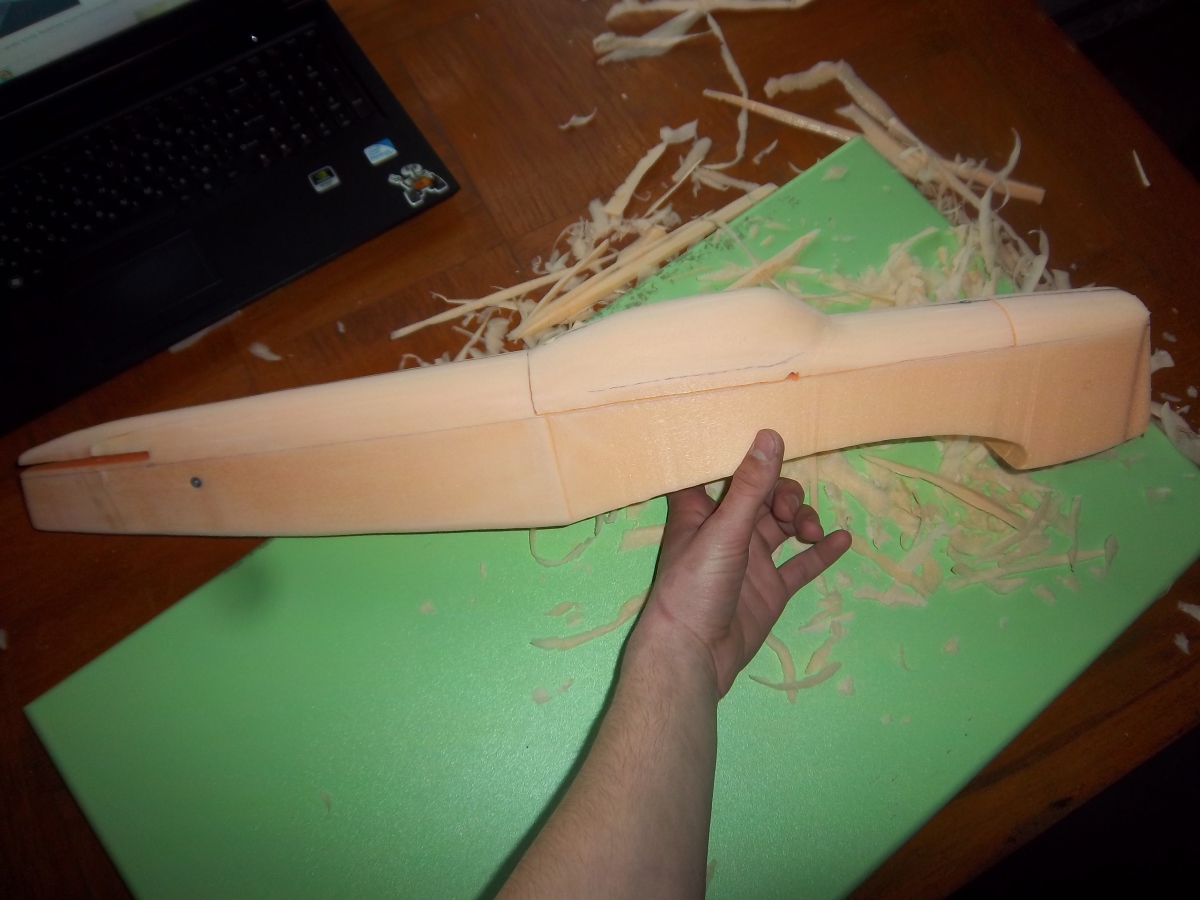

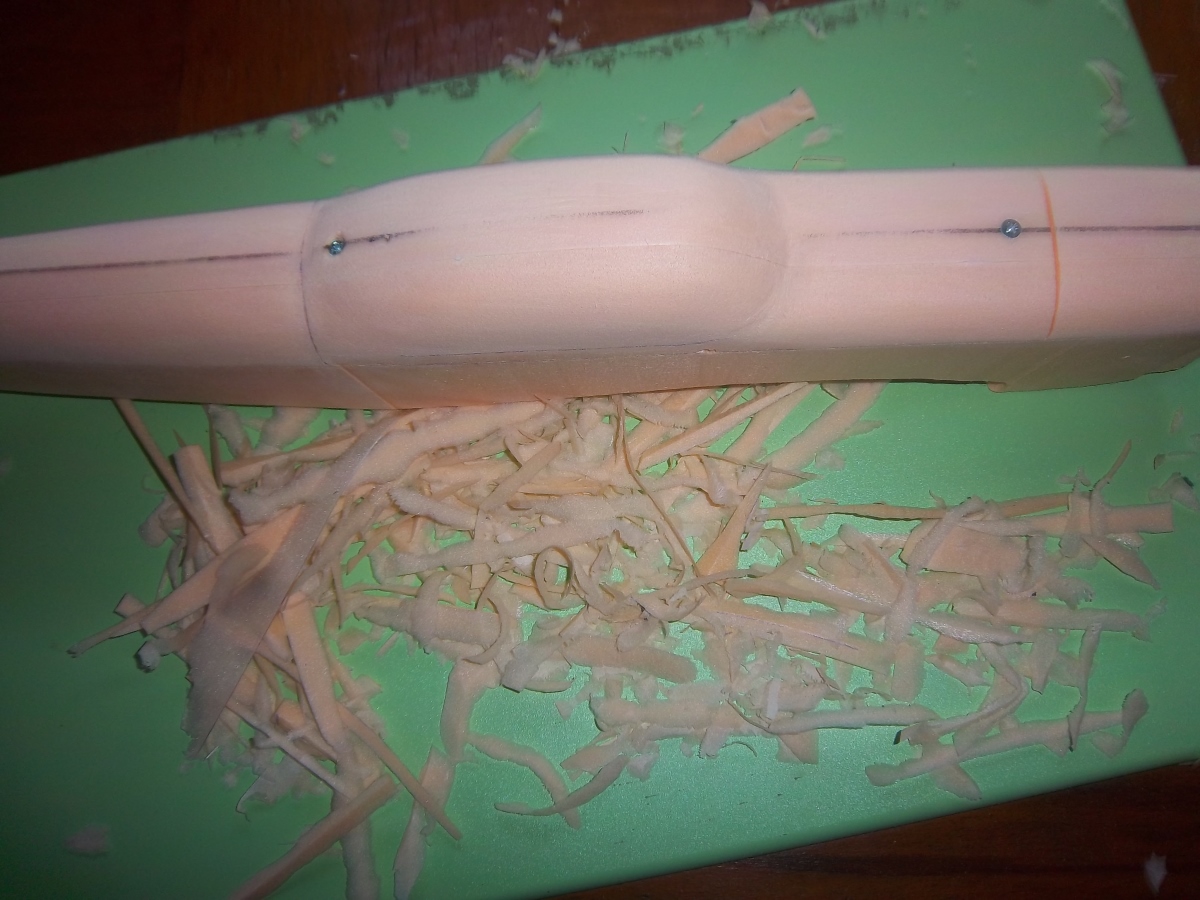

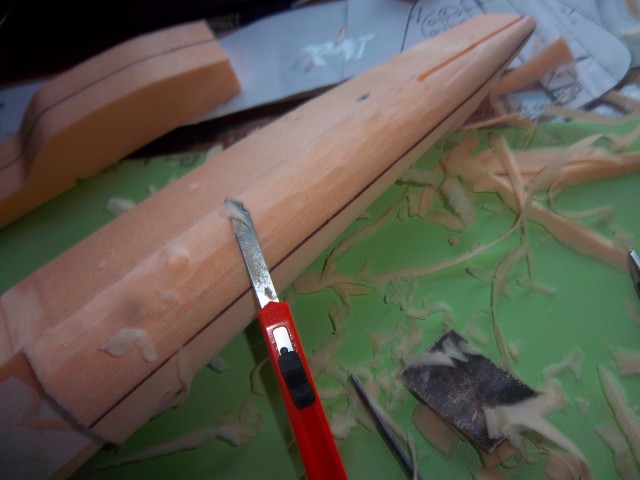

09. Округляем фюзеляж

Это сообщение отредактировал ServanteS87 - 27.07.2018 - 15:32

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:32
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
10.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:33
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
11.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:33
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

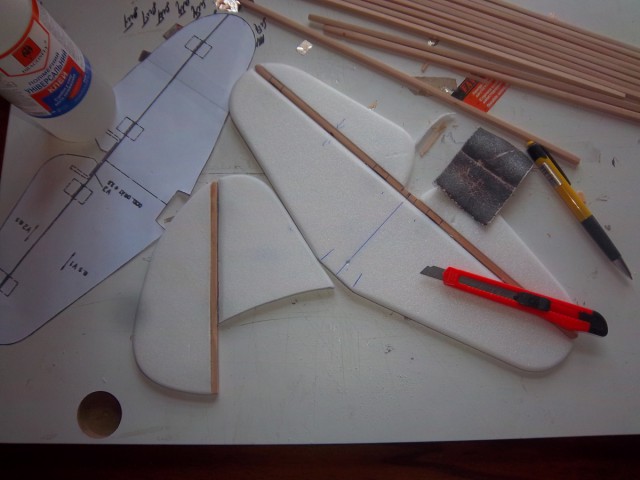

12. Из потолочки вырезаем киль и стабилизатор

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:33
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
13.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:34
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

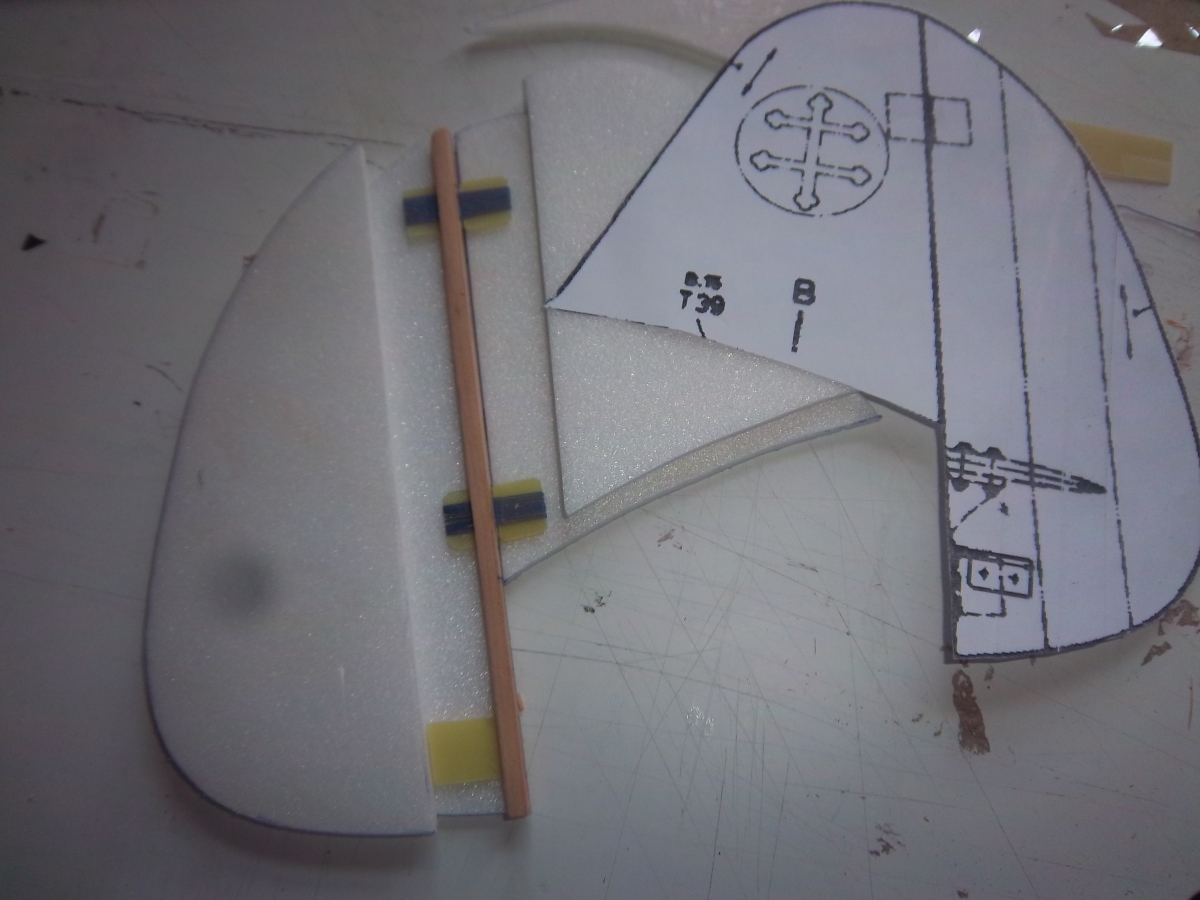

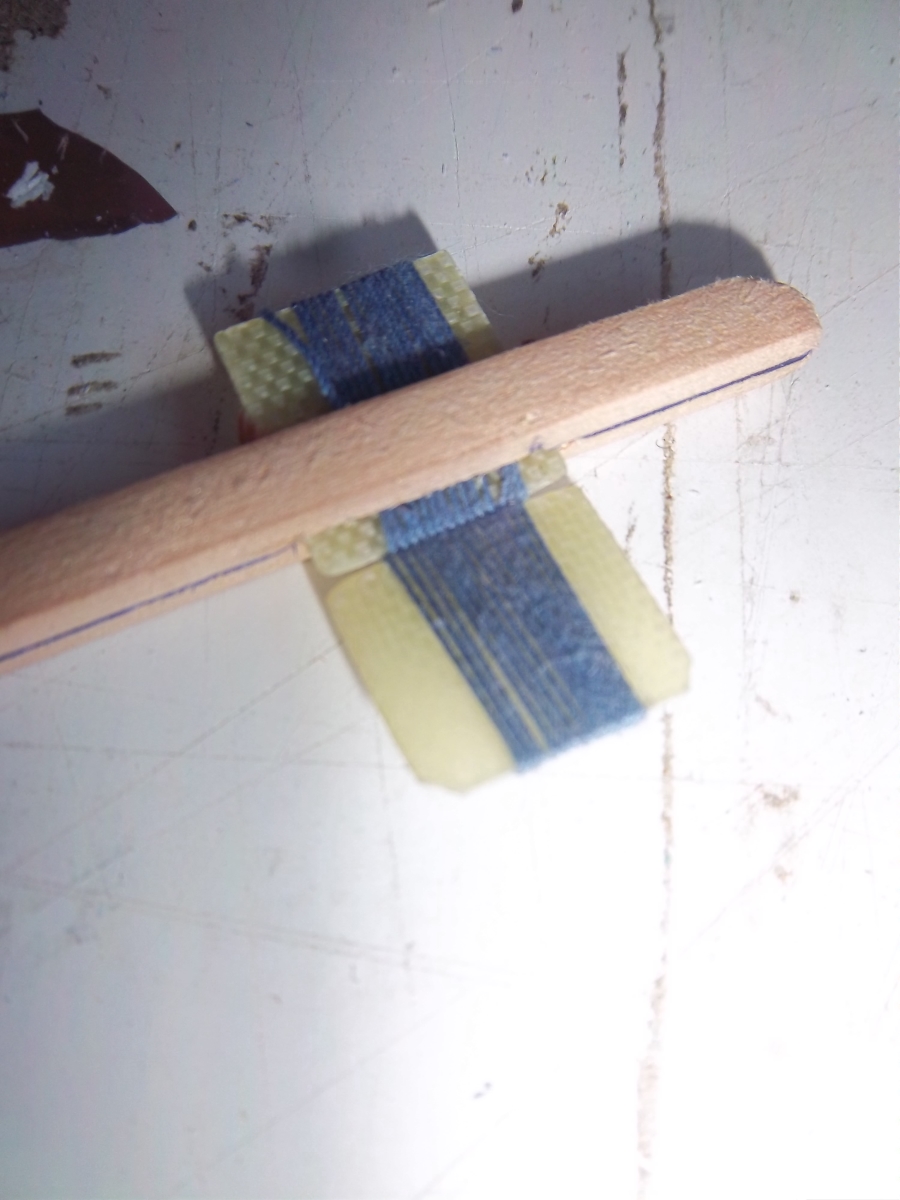

14. Руль высоты и направления , крепятся на самодельные петли ,сделанные из кусочков текстолита обмотанных нитью (лучше леска)!

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:34
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

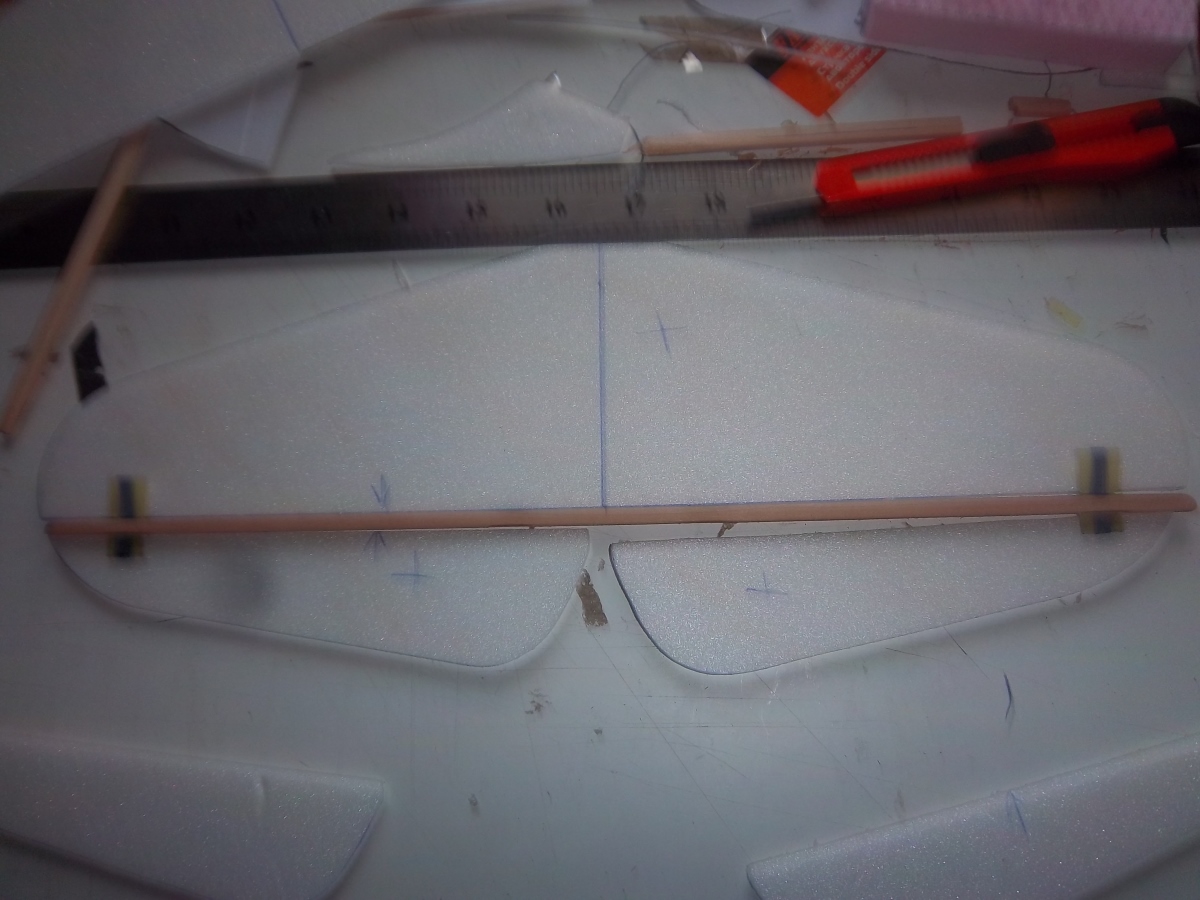

15. Петли крепятся к рейкам 5*5мм

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:34
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
16.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:34
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
17.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:35
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
18.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:35
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
19. Все это клеим Драконом

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:35
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

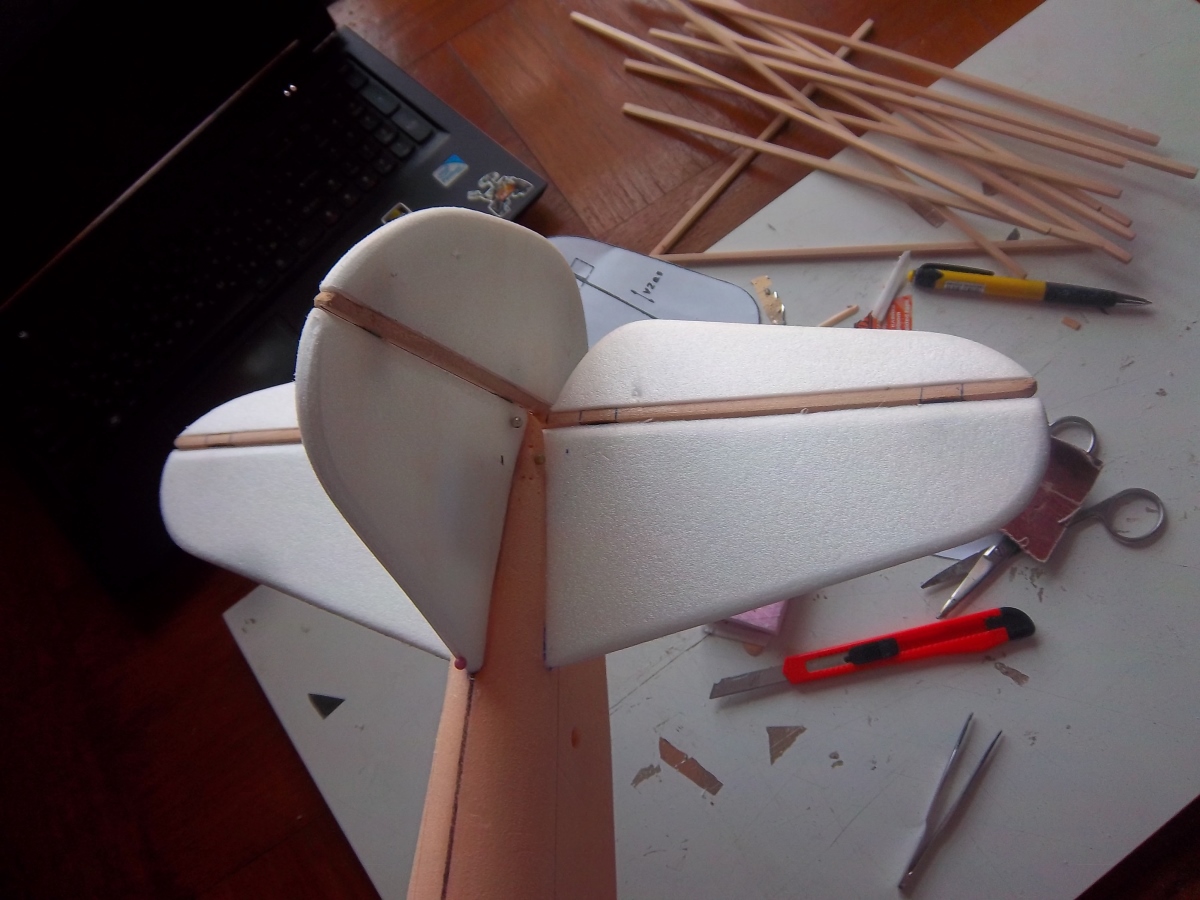

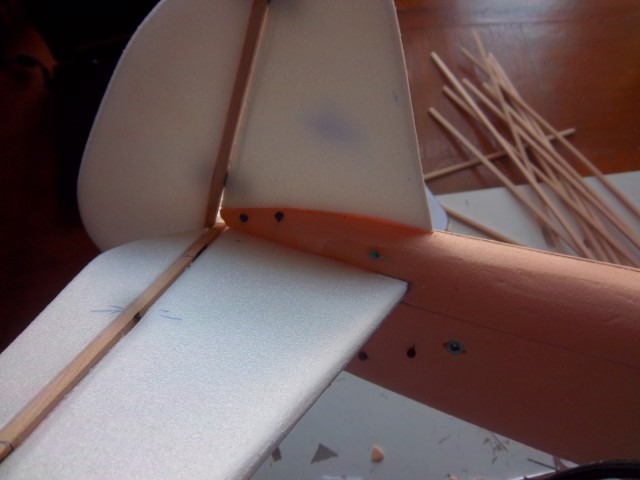

20. Киль и стабилизатор вклеиваем в фюзеляж , ровняем и фиксируем булавками

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:35
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
21.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:36
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
22.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:36
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86

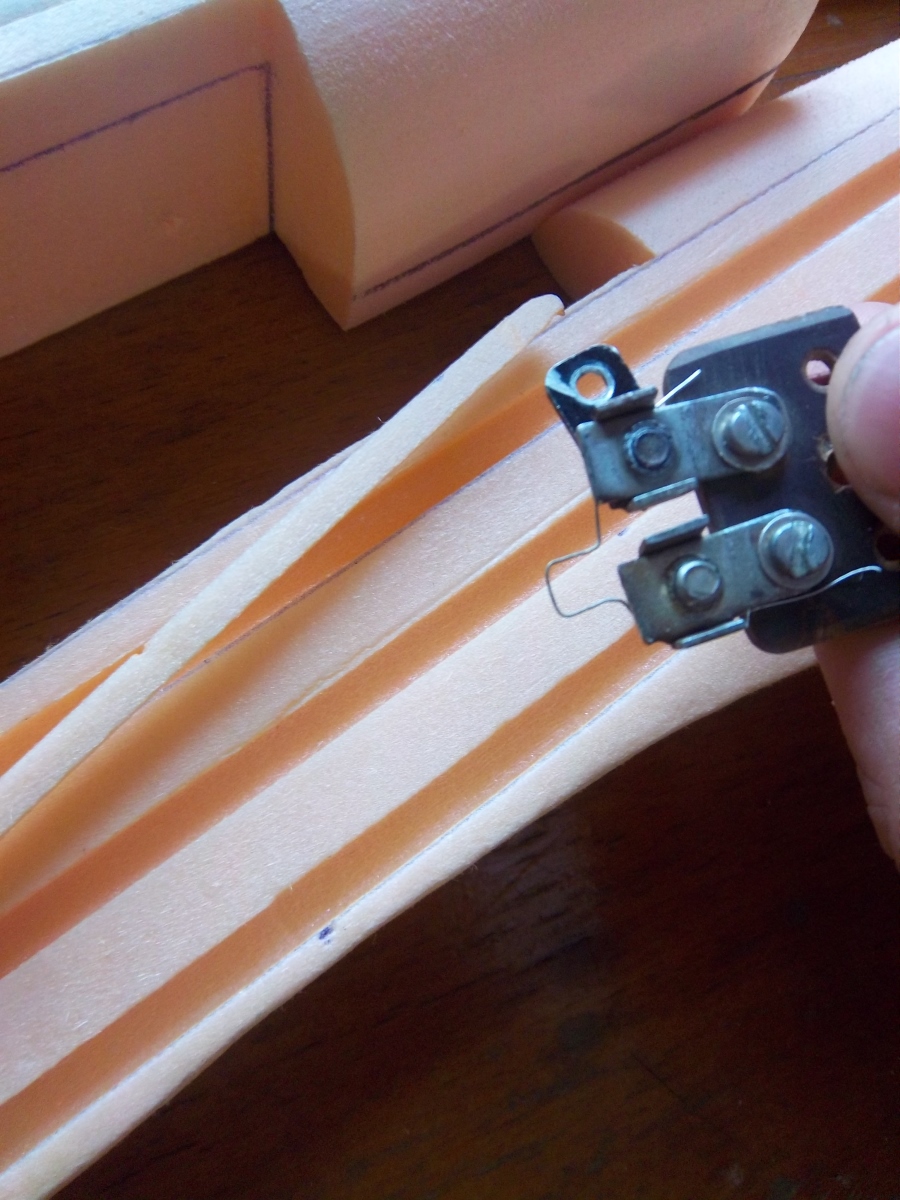

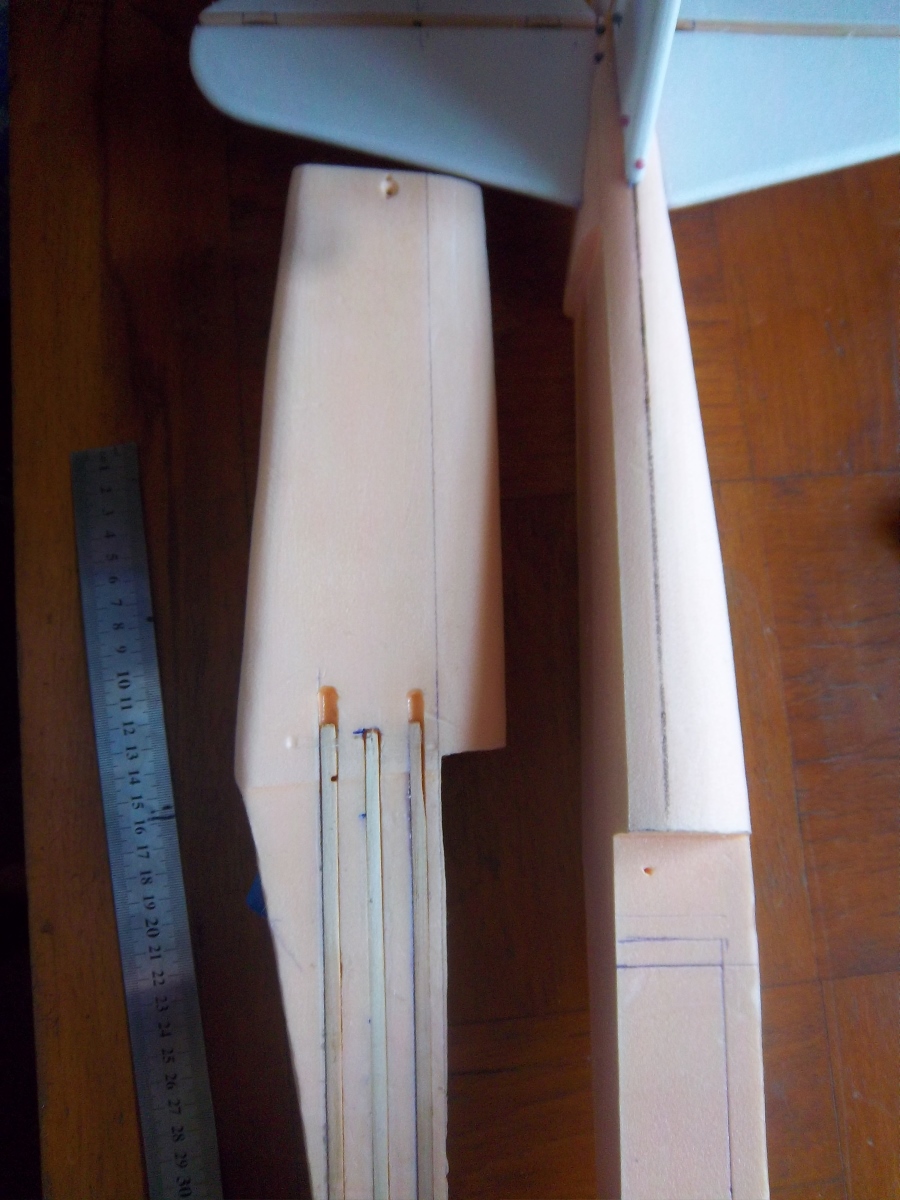

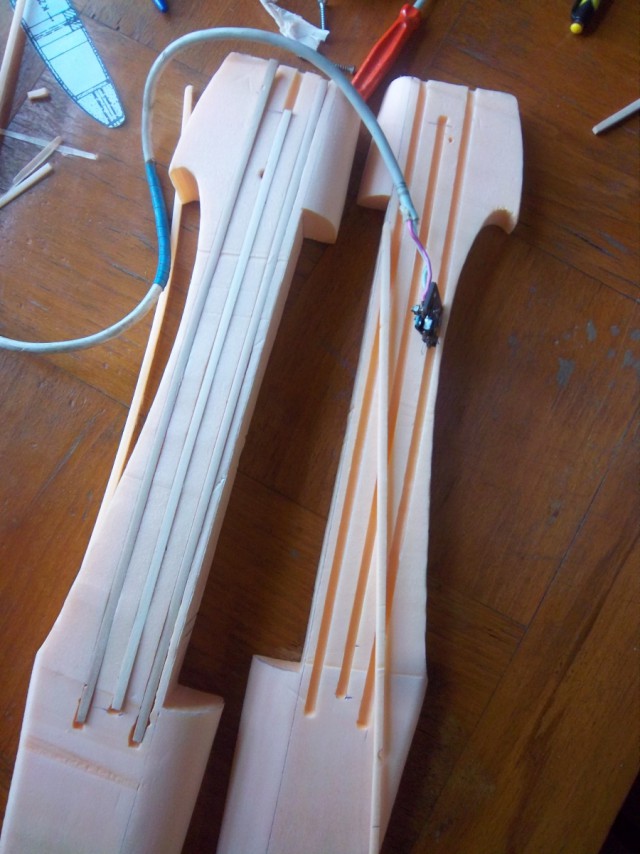

23. Укрепляем фюзеляж рейками 5*5мм , пазы вырезаем горячей проволокой

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:36
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
24.

ЯК-3 из пеноплекса

[^]
ServanteS87
27.07.2018 - 15:37
Статус: Offline


Шутник

Регистрация: 4.02.16
Сообщений: 86
25.

ЯК-3 из пеноплекса

[^]
