Шпионские штучки

В арсенале киношных и литературных разведчиков или шпионов всегда есть несколько устройств, с помощью которых можно творить маленькие чудеса. Это может быть пуленепробиваемый зонтик, компактная субмарина или реактивный рюкзак. В реальной жизни все намного прозаичнее и вместе с тем - интереснее. Инженерная мысль создаёт настолько необычные устройства, которые поражают как своей простотой, так и эффективностью. Здесь будет краткое описание некоторых устройств, реально существовавших и использовавшихся в ХХ веке разведками и спецслужбами различных стран мира. Сейчас это музейные экспонаты, так что не пытайтесь найти здесь раскрытие тайн и секретов. Техника не стоит на месте, хотя многие идеи актуальны и сегодня.

По материалам Crypto Museum

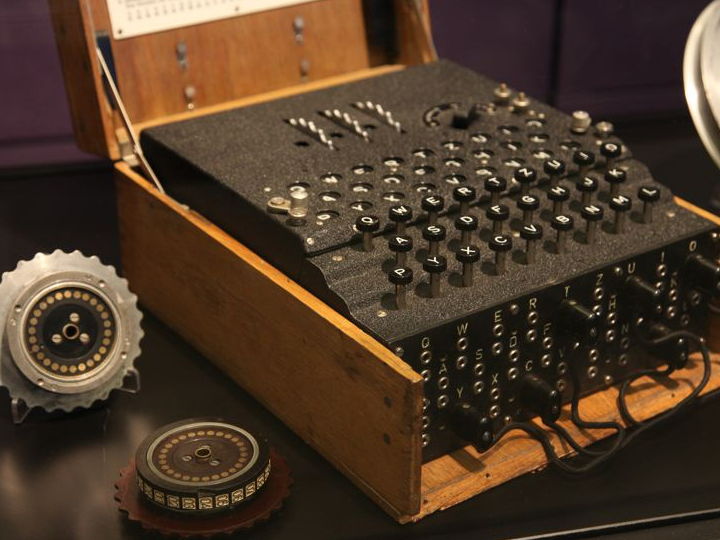

Для передачи секретных сообщений требуются устройства, которые надёжно шифруют текстовую информацию. Наиболее известным устройством такого рода является семейство немецких машин Enigma, которое играло важнейшую роль в годы Второй мировой войны. Энигма являлась электромеханическим устройством, в котором был реализован очень устойчивый к взлому шифр. Хотя устройство машин не было секретом, расшифровать немецкие сообщения длительное время было невозможно.

После 1939 года интерес к взлому Enigma многократно увеличился. Англичане подошли к этой теме с размахом, перехватывая сотни немецких радиограмм и передавая их группе своих лучших аналитиков. Радиограммы вводились в 200 дешифровальных машин Turing Bombe, обеспечивавших обработку 2-3 тысяч сообщений в день. Но ощутимого эффекта от работы Turing Bombe так и не удалось добиться. Проблема дешифрирования была решена, когда в руки англичан попали новейшие версии Enigma и кодовые таблицы. С помощью одного из первых компьютеров, Colossus, удалось расшифровать сообщения методом перебора, в том числе те, которые кодировались с использованием других, более совершенных шифровальных машин Lorentz.

Электромеханические устройства шифрования использовались и другими странами на протяжении достаточно длительного времени, так как были просты, надёжны, неприхотливы и при этом обеспечивали достаточно высокую устойчивость к взлому. В СССР было налажено производство машин М-100 "Спектр" и К-37 "Кристалл", созданных на базе шведской Hagelin B-211. Примечательно, что ни М-100, ни К-37, не говоря уже про более поздние машины, так и не были взломаны. А кодировочная машина М-125 "Фиалка" 1956 года хотя и обладала низкой криптостойкостью, была рассекречена только в 2005 году.

Значительно эффективнее по сравнению с кодировочными и шифровальными машинами были звуковые кодировочные устройства, которые позволяли передавать в эфир голосовые сообщения в закодированном виде. Наибольшее развитие система звукового шифрования получила в СССР. Знаменитая "ВЧ-связь" есть ничто иное, как устройство засекречивания телефонной связи. Принцип её работы прост: спектр звукового диапазона разбивался на участки, которые затем переносились на другие частоты. При этом можно было произвольно менять соответствие участков и частот, поэтому даже при захвате шифрующего устройства требовалось введение действующих ключей. Позднее появились устройства, позволявшие использовать метод изменения спектра в сочетании с временным уплотнением и кольцевой инверсией частот.

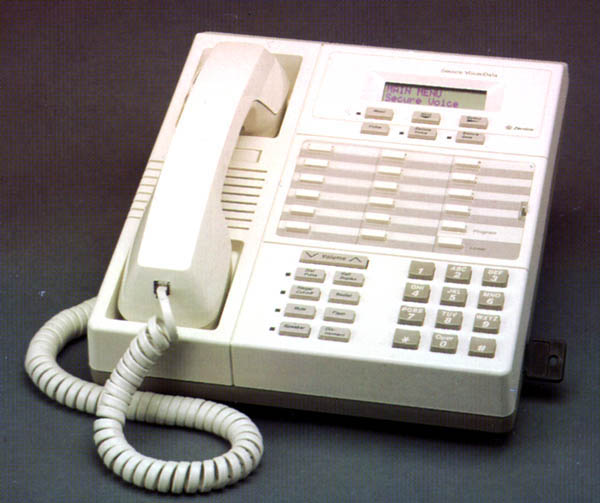

Помимо отдельных устройств шифрования выпускались также телефонные аппараты для ведения конфиденциальных переговоров. Чаще всего голос в них преобразовывался в сигналы импульсно-кодовой модуляции и затем зашифровывался. Первые поколения таких устройств состояли из центрального блока весом несколько сотен килограмм и телефонного аппарата. Постепенно вес и габариты центрально блока уменьшались и в конце концов он стал составной частью телефонного аппарата, внешне похожего на системный.

Если какая либо информация передаётся по проводам или радио, её можно перехватить и попытаться расшифровать. Или, для начала, найти радиопередатчик. Но так как речь идёт о шпионском оборудовании, эти устройства должны быть не только эффективными, но и малозаметными. Как, например, устройства для скрытого ношения. Оператор одевает такой приёмник с антенной под одежду и спокойно, не привлекая внимания, прогуливается в нужном месте. направление пеленга определяется поворотом тела или рук. Просто, эффектно и эффективно.

Если обнаружить передатчик достаточно просто, то как быть с пассивными устройствами? Самое знаменитое из них - герб США, любовно вырезанный пионерами СССР и подаренный послу США. А так как пионеры были продвинутыми, этот герб содержал в себе гениально простую штучку, которая позволяла прослушивать все разговоры, хотя и не имела радиопередатчика. Обнаружили эту недокументированную возможность деревянного герба совершенно случайно, тогда же пришлось задуматься, как найти аналогичные устройства и как с ними бороться. Такие устройства довольно быстро появились и в США и в СССР, они ищут мощные сигналы и сканируют соседние с ними частоты на предмет резонанса. А вот резонансный передатчик американцы так и не доделали, сославшись на невозможность его работы в принципе. Обошлись обычными, на батарейках или с ВЧ-питанием.

Одно из устройств с ВЧ-питанием, имевшее кодовое название Easy Chair, было использовано в Голландии. В конце сентября 1958 года посольство СССР заказало партию мебели. ЦРУ совместно с голландской разведкой BVD с большим трудом нашло исполнителя заказа, и Easy Chair был тайно установлен в ножке массивного письменного стола. Стол был доставлен в посольство 10 декабря 1958 года, с этого момента в 125 метрах от посольства, на другой стороне канала, начал работать наблюдательный пункт Зоргвлиет. Через несколько дней сотрудник BVD попытался включить Easy Chair, но безуспешно. Для включения было необходимо облучать шпионский жучок мощным радиопередатчиком, при этом эффективность работы уменьшалась с ростом расстояния между жучком и передатчиком. Было решено проверить устройство на более коротком расстоянии. Для этого передатчик разместили в грузовике, который был припаркован прямо у посольства. После включения передатчика жучок удалось активировать. Первое, что удалось услышать - это громкий звук исходящих пищеварительных газов. Радости агентов не было предела. Каждый день полевой инженер Тийс Хоекстра проводил эксперименты на чердаке квартиры Зоргвлиет и передавал данные разработчику Easy Chair Герхарду Принсу. По словам Принса, операция длилась около шести месяцев, после чего жучок был обнаружен.

Шпионских фотокамер производилось огромное множество. Они отличались назначением, конструкцией, габаритами и множеством других параметров. Среди них были, например, фоторужья с огромными объективами, такие как Снайпер ФС-3, упрощённые версии которых можно было купить в обычном магазине. В комплект входил фотоаппарат Зенит-ЕС, 300-мм объектив Таир-3-ФС 4,5/300, комплект светофильтров, приклад Praktiсa, железный кофр и различные приспособления. Качество фото, снятых с помощью этого оборудования, по тем временам было фантастическим. Даже сейчас, несмотря на то, что объектив уже устарел, многие с удовольствием используют его в качестве телевика.

Фотоаппарат Красногорск Ф-21 "Аякс" больше похож на шпионскую технику, чем Фотоснайпер. Это очень компактная камера, рассчитанная на использование 21-мм плёнки. К камере можно подключить тросик дистанционного спуска, а плёнка проматывалась автоматически. Размеры 70 x 55 x 25 мм. Для плёночного аппарата - это очень хороший показатель.

Ëлка С-64 не просто фотоаппарат, а целый копировальный комплекс. В сложенном состоянии имела габариты 375 x 265 x 75 мм, и больше напоминала большую телефонную книгу. На подготовку к съёмке требовалось 1 минута, после чего можно было снимать копии со стандартных печатных листов, используя местную подсветку.

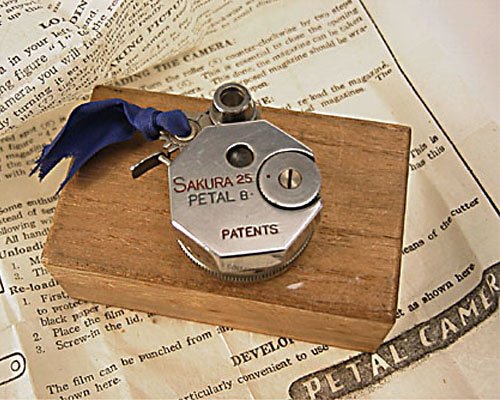

Классическая японская микрокамера PETAL появилась примерно в 1947 году. Могла делать 6 фотографий на 25-миллиметровый плёночный диск. В конце 1940-х и начале 1950-х годов PETAL стала самым желанным предметом для частных детективов в Соединённых Штатах. Имея PETAL, детектив значительно повышал свой статус, хотя камера стоила всего 10 долларов а её перезарядка была настоящим кошмаром.

В начале 1960-х годов в Полтаве было налажено производство диктофона "Мезон". Он имел размеры 158 x 76 x 27 мм и вёл запись на проволоку диаметром 0,05мм, одной катушки хватало на полтора часа записи. Схема была собрана на 5 транзисторах, питание - от батарейки "БОР" 7,5В.

Для работы магнитофона необходимо микрофон, желательно незаметный. Одним из таких микрофонов стал немецкий микрофон Protona, скрытый в часах. Этот микрофон был очень популярен в ЦРУ, но благодаря ему была раскрыта агент ЦРУ в Москве Марта Петерсон. Когда она была задержана по делу советского дипломата Александра Огородника, был вызван представитель посольства США. Когда он прибыл в КГБ, бросилось в глаза, что у него на руках было двое часов. Это послужило свидетельством разведдеятельности Петерсон и она была выслана из СССР.

Транзисторный микрофон-жучок 1964 года. Габариты 75 x 23 x 10 мм, источник питания внешний. Электронная схема чрезвычайно проста и состоит всего из одного транзистора, катушки и пары пассивных компонентов.

Для перехвата разговоров не обязательно устанавливать микрофон. Можно воспользоваться уже имеющимся, например, установленном в обычном телефоне. Достаточно подключить к телефонной линии специальное устройство и все разговоры в комнате будут великолепно слышно. Одно из таких устройств производила голландская лаборатория радаров NRP для нужд ЦРУ.

Для скрытого прослушивания выпускались самые различные микрофоны, например вот такой, который был скрыт в обычном галстуке. Габариты устройства37х37х4 мм, питание от элемента CR-2430, рабочая частота передатчика 154 МГц.

Для постоянного прослушивания помещений так же использовались жучки, установленные ещё на этапе строительства. Они подключались к головному устройству двухпроводной линией и имели практически неограниченный срок службы. На фотографии жучок Bremen 20, разработанный и использовавшийся в ГДР.

Шпионские тайники устраивают в самых неприметных местах. Это может быть придорожный камень, засохшее дерево, монета или собачьи экскременты. Но если копаться в собачьих какахах мало приятного, можно использовать тайник в скорлупе грецкого ореха.

Иногда шпионские устройства попадают в секретные службы стран-противников. Так произошло с секретным спутниковым приемником RS-804, который оказался в КГБ после ареста Ричарда Осборна. Осборн с приёмником попался на Поклонной горе, при таких явных уликах он более не мог числиться первым секретарём посольства США и был выслан из СССР, а оборудование было скомпрометировано и рассекречено.

Иногда в качестве шпионских устройств используются обычные бытовые приёмники, обладающие выдающимися характеристиками. Сканирующий приёмник Sony ICF-2001D оказался настолько удачным, что его активно использовали не только в быту, но и для ведения разведки. Он, в частности, был обнаружен у арестованного на Кубе агента ЦРУ Аны Белен Монтес и бельгийского "красного полковника" Гая Бинета, который передавал ГРУ на протяжении двух лет секретные документы НАТО.

К числу шпионских инциндентов так же относится история судна USS Pueblo. Этот разведывательный корабль был напичкан самой различной аппаратурой. 5 января 1968 года USS Pueblo покинул военно-морскую базу США в Йокосуке (Япония) с намерением собрать разведданные о советском и северокорейском флотах в рамках секретной миссии SIGAD. 22 января корабль находился около северокорейского порта Вонсан в режиме полного радиомолчания. После обеда USS Pueblo был замечен двумя северокорейскими рыболовецкими траулерами. На следующий день к американскому кораблю приблизилось несколько северокорейских военных кораблей, а воздух патрулировала пара МИГ-21. Экипаж очень усердно трудился, чтобы уничтожить 10 шифровальных машин, их запасные части, служебную документацию и криптографический ключевой материал, однако корейцы захватили часть оборудования и документации. Корабль был доставлен в порт Вонсан, а его экипаж был показан на северокорейском телевидении в рамках пропагандистской кампании. Тем временем оборудование было исследовано северокорейскими специалистами. Технический персонал Пуэбло усердно допрашивался в течение нескольких месяцев и в конце концов у корейцев появилось хорошее понимание принципов работы захваченных машин. Скорее всего часть машин были переданы в СССР, экипаж депортирован, а корабль превращён в музей.

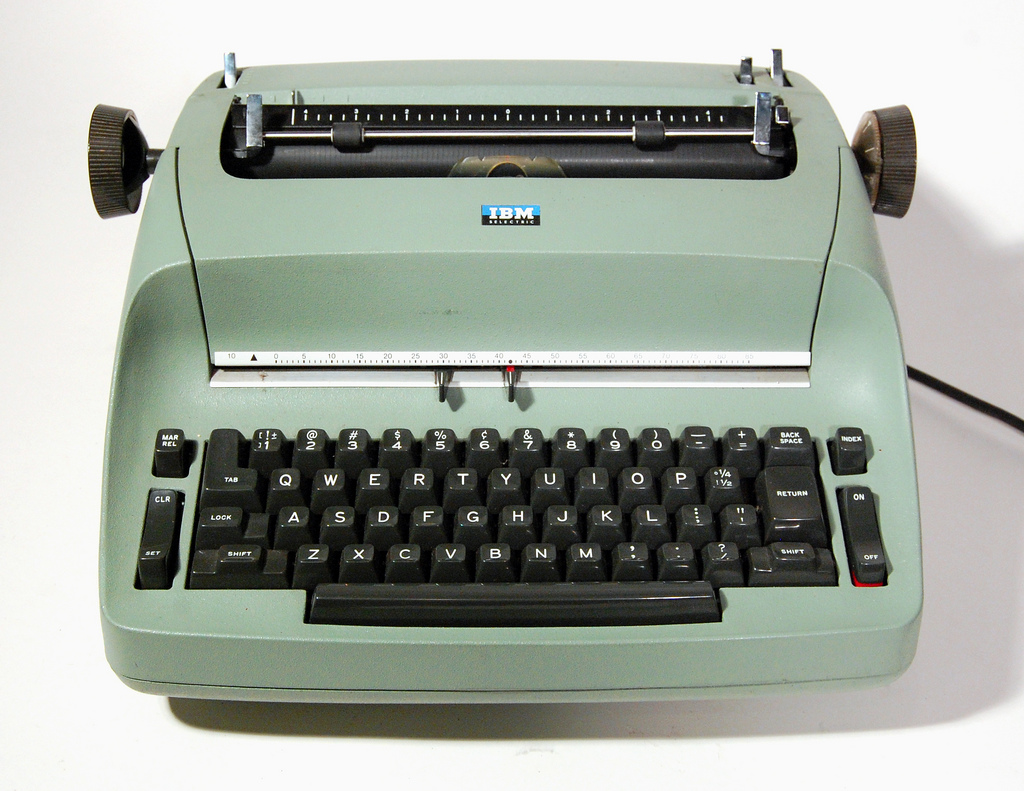

Одним из самых эффективных, но не самым известным случаем размещения шпионских устройств стала установка кейлоггеров в печатные машинки IBM Selectric, которые работали в американских представительствах в Москве и Ленинграде на протяжении 8 лет. Впервые об установке шпионских модулей в офисную технику американцам сообщили французы, нашедшие посторонний модуль в своём телексе. Поскольку американцы считали себя истинными профи, они в 1884 году запустили секретный проект GUNMAN с целью поиска советских жучков в офисной технике. 11 тонн оборудования было вывезено из посольства в Москве и отправлено в США для анализа в Агентстве национальной безопасности. При этом в целях секретности все оборудование было заменено однотипным, а его перенос осуществлялся вручную, дабы не вызвать подозрения. Таким образом агенты АНБ практически за одну ночь перетаскали 21 тонну офисной техники.

В первую очередь проверялись шифровальные машины, так как они представляли наибольший интерес для разведки. Но ни один элемент этих машин не вызвал подозрения, хотя их всесторонне изучали и даже просвечивали в рентгеновском аппарате. Не найдя жучков, специалисты начали изучать остальную технику, но так ничего и не обнаружили. В отчаянии руководитель операции команды, Уолтер Дили, предложил премию в размере 5000 долларов для того, кто первым найдёт закладку. Вечером 23 июля 1984 года, техник Майкл Арнесон обратил внимание на странный выключатель питания в одной из пишущих машинок (он на картинке в разобранном виде), через который даже в выключенном состоянии протекал небольшой ток и решил сделать её рентгеновский снимок.
