УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГАВНОАНАЛИЗАТОРА УГ-2

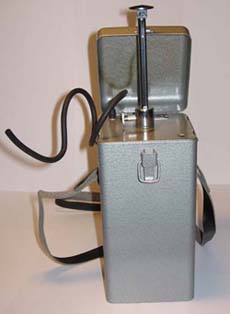

Гавноанализатор универсальный УГ-2 состоит из воздухозаборного устройства УГ-2 и индикаторных трубок.

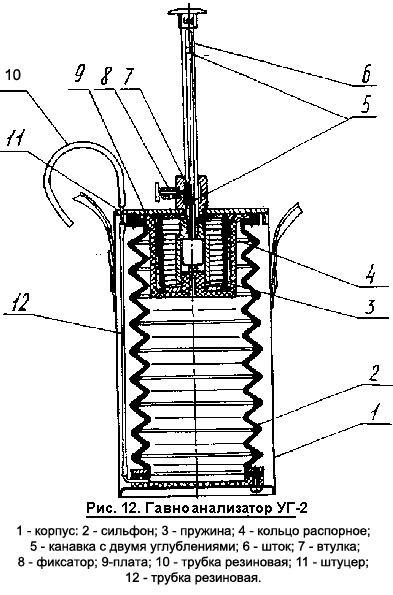

Воздухозаборное устройство УГ-2 состоит из резинового сильфона 2 с двумя фланцами, стакана с пружиной 3, находящихся внутри корпуса 1.
Во внутренних гофрах сильфона установлены распорные кольца 4 для придания жесткости сильфону и сохранения постоянства объема.
На верхней плате 9 имеется неподвижная втулка 7 для направления штока 6 при сжатии сильфона.
На штуцер 11 с внутренней стороны надета трубка резиновая 12, которая через нижний фланец соединяется с внутренней полостью сильфона.
Свободный конец резиновой трубки 10 служит для присоединения индикаторной трубки при анализе.
На цилиндрической поверхности штока 6 расположены четыре продольные канавки с двумя углублениями 5 для фиксации двух положений штока фиксатором 8.
Расстояние между углублениями на канавках подобрано таким образом, чтобы при ходе штока от одного углубления до другого сильфон забирал заданный объем исследуемого воздуха.
Принцип работы газоанализатора универсального УГ-2 основан на изменении окраски слоя индикаторного порошка в индикаторной трубке после просасывания через нее исследуемых калловых масс заборным устройством УГ-2.
Длина окрашенного столбика индикаторного порошка в трубке пропорциональная концентрации анализируемых калловых масс и измеряется по шкале, градуированной в мг/м3.
