Работы над проектом дальнего ракетоносца "145" начались в ОКБ в 1965 году. На начальном этапе ОКБ вело проектирование в инициативном порядке. Ведь на роль борца с американскими авианосными группировками еще в 1962 г. был "выбран" Т-4 ОКБ П.О.Сухого. Правительственное постановление на разработку самолета появилось лишь в конце 1967 года, а пока по теме существовало только совместное Решение Министра авиационной промышленности П.В. Дементьева и Главкома ВВС П.С. Кутахова, получившее поддержку Д.Ф. Устинова, отвечавшего за ВПК. ОКБ вело все работы без государственных дотаций. Поскольку работы в ОКБ шли на "полулегальном" основании и, видимо, из-за требований режимности, тема на всех уровнях декларировалась, как глубокая модернизация Ту-22К, и если в начале работ над проектом это более менее соответствовало действительности, то в ходе развития проекта общего у них осталось тактическое назначение, да бомбоотсек, способный вмещать до 12 т бомб. В результате проект самолета "145", получивший официальное обозначение Ту-22М (самолет "ЮМ", "AM", "45") в ходе своего развития превратился в совершенно новую машину, имевшую мало сходства с Ту-22.

Облик Ту-22М сложился не сразу, было несколько промежуточных переходных проектов, в которых использовалась часть наработок по семейству самолетов Ту-22. Осенью 1965 года в Отделе техпроектов ОКБ подготавливается техническое предложение по первому варианту самолета "145". За основу для этого раннего проекта взяли проект "106Б". От него позаимствовали общую компоновку фюзеляжа, схему размещения двигателей, размещение ударного вооружения и систему обороны.
Согласно проекта, самолет выполнялся по схеме высокоплана с крылом изменяемой в полете стреловидности и с неподвижной средней частью крыла. Неподвижная средняя часть крыла имела угол стреловидности 65°. Поворотные части крыла могли занимать три фиксированных положения: 20, 65 и 72 градусов. Два двухконтурных двигателя с форсажными камерами устанавливались над задней частью фюзеляжа в общей большой мотогондоле с раздельными воздухозаборниками с вертикальным клином. Установка крыла изменяемой стреловидности значительно улучшила основные расчетные характеристики.

Взлетная масса "145" выросла на 7% и достигла 105 тонн, а масса пустого самолета возросла на 5 % и достигла 51,5 тонн. Взлетно-посадочные характеристики улучшились и позволяли эксплуатировать самолет "145" с грунтовых.Практическая дальность полета на дозвуковой скорости равнялась 10000 км, на крейсерском сверхзвуковом режиме - 4000, при полете у земли - 3800 км.


Основным вариантом боевого применения самолета "145" являлся вариант ударного самолета, способный атаковывать цели на средних и больших высотах во всем диапазоне достижимых скоростей. В условиях сильной ПВО самолет должен был действовать как маловысотный носитель ракет или бомбардировщик, преодолевая зону ПВО на высотах до 200 м со скоростью 1200 км/ч, что гарантировало ему высокую неуязвимость от основных средств ПВО того периода и возможность с большой точностью поражать малоразмерные неподвижные и подвижные цели бомбами или ракетами (самолет можно было использовать для борьбы с шахтными или мобильными ракетными установками).

Обладая значительной дальностью полета на сверхзвуковой и дозвуковой крейсерской скоростях самолет мог использоваться в условиях локального размещения средств ПВО как высотный ракетоносец-носитель одной ракеты Х-22 с различными типами ГСН (самолет "145К"), в том числе и с пассивными ГСН для уничтожения стационарных и мобильных РЛС, а также самолетов ДРЛО. Предусматривалась возможность создания на базе ударных вариантов самолета-разведчика "145Р", постановщика помех "145П" и самолета ПЛО. Этому способствовали широкий диапазон изменения реализуемых летных характеристик самолета, большая величина полезной нагрузки, большие размеры грузоотсека, а также бортовых источников электропитания. Размещение и состав экипажа оставался прежним по типу Ту-22.

К концу 1965 года этот предварительный проект ОКБ частично переработало, с целью устранения некоторых недостатков присущих самолетам семейства Ту-22. При сохранении общей компоновки, несколько изменили некоторые элементы конструкции. С целью уменьшения влияния фюзеляжа и крыла на работу силовой установки на больших скоростях, мотогондолу дополнительно подняли над фюзеляжем. С целью увеличения эффективности органов управления изменили форму киля и стабилизатора в плане, облагородили переднюю часть фюзеляжа с обтекателем РЛС и т.д. Учитывая опыт эксплуатации Ту-22, кабину штурмана перенесли за кабину за пилота, кабину оператора сместили назад и развернули его лицом по полету, систему аварийного покидания экипажем самолета перевели на катапультирование вверх.
Решили делать самолет только в варианте ракетоносца, в результате отказались от бомбардировочного оптического (телевизионного) прицела и системы бомбардировочного вооружения. Этот вариант проекта также остался переходным.
При разработке аэродинамической компоновки самолета "145" ОКБ работало совместно с ЦАГИ и принимало практически все его рекомендации. По настоящему крупное расхождение в позициях ОКБ и ЦАГИ наметилось по вопросу снятия двигателей с верхней части фюзеляжа и отказа от сравнительно простых и легких воздухозаборников. У ОКБ были свои веские доводы - перенос двигателей в хвостовую часть фюзеляжа повлечет за собой усложнение системы подвода воздуха к двигателям и к значительному увеличению массы пустого самолета и взлетной массы, которая и так увеличилась за счет нового крыла, появляются дополнительные трудности с размещением оборудования, вооружения и топлива.

Что касается неприятностей с организацией воздушного потока на входе в воздухозаборники двигателей, то в ОКБ считали, что принятые конструктивные мероприятия (подъем мотогондолы над фюзеляжем и обеспечение эффективного слива пограничного слоя) должны были разрешить все проблемы.

По этому вопросу между ОКБ и ЦАГИ возникла острая дискуссия. ЦАГИ, памятуя о негативном опыте с Ту-22, считал нереальным обеспечение на больших сверхзвуковых скоростях нормальной работоспособности двигателей при их расположение над верхней поверхностью крыла и фюзеляжа. Проведенные в ЦАГИ исследования показали, что, начиная с М=1,135-1,45, для данной схемы размещения двигателей резко уменьшается коэффициент восстановления давления и возрастает неравномерность потока на входе в воздухозаборники, даже при сравнительно малых углах атаки. В ОКБ еще раз рассматривают аргументы ЦАГИ и принимают решение переделывать проект с учетом нового размещения двигателей. В результате к 1967 году появляется вариант самолета Ту-22М с размещением двигателей в хвостовой части фюзеляжа и с воздухозаборниками по бортам фюзеляжа.

Новое размещение двигателей потребовало внести существенные изменения в компоновку самолета. Самолет стал среднепланом, боковые прямоугольные воздухозаборники разместили на средней части крыла.

Входные устройства воздухозаборников оснастили вертикальным клином и системой слива пограничного слоя, в средней части воздухозаборников установили створки подпитки и перепуска. Установка двигателей в хвостовой части фюзеляжа потребовало значительной перекомпоновки агрегатов самолетных систем и оборудования внутри фюзеляжа, по-новому пришлось размещать топливные баки. В проекте предполагалось значительное увеличение дальности и продолжительности полета, в результате решено было в состав экипажа ввести второго пилота и улучшить условия работы экипажа. В результате кабину значительно переделали, увеличив ее размеры и изменив размещение экипажа. Командира корабля и второго пилота разместили рядом в переднем отсеке, аналогичным образом во втором отсеке разместили штурмана-навигатора и штурмана-оператора.

Это сообщение отредактировал BigCap - 2.05.2018 - 17:42

Подверглись корректировке параметры крыла и алгоритм изменения его стреловидности. Особенности самолета с крылом изменяемой стреловидности заставили по-новому подойти к использованию и размещению органов управления самолетом: отказались от размещения элеронов на крыле, внедрили интерцепторы и дифференциально отклоняемый стабилизатор, для улучшения взлетно-посадочных характеристик на крыле установили предкрылки. Даже этот краткий и далеко не полный перечень конструктивных изменений, показывает, что речь шла не о модернизации, а создании принципиально нового самолета.

После двух лет работы ОКБ над проектом, тема наконец получает официальный статус. 28 ноября 1967 года выходит Постановление Совета Министров СССР №1098-378 по Ту-22М, согласно которому перед ОКБ ставилась задача спроектировать модификацию Ту-22К - Ту-22КМ с крылом изменяемой стреловидности и двумя ДТРДФ НК-144 (НК-144-2).

Постановлением самолет задавался как дальний ракетоносец-носитель одной ракеты типа X-22. Максимальная скорость оговаривалась 2300-2500 км/ч, дальность полета на дозвуковой скорости с одной ракетой - 7000 км/ч, длина разбега и пробега не должна была превышать 1600 м. Совместные государственные испытания Ту-22М намечалось начать во втором квартале 1969 года. ВВС еще в сентябре 1967 года, до выхода постановления, подготовили свои требования к модернизированной авиационно-ракетной системе К-22М. Особое внимание ВВС обращало на способность самолета-носителя Ту-22М выполнять полеты на малых высотах. Учитывая технические трудности создания современной эффективной ударной системы с высокими характеристиками самолета-носителя и, в частности, сложности с практическим освоением техники низковысотного полета, ВВС предлагало проводить разработку системы в два этапа.

В рамках модернизации ставилась задача по созданию модификации ракеты Х-22 - Х-22М, с расширением ее возможностей по поражению целей за счет улучшения ее летных характеристик и разработки новых более точных и помехоустойчивых систем наведения различного типа. ВВС настаивали на усилении системы обороны за счет введения кормовой дистанционной стрелково-пушечной установки с радиолокационным и телевизионными прицелами. Последнее предложение военных было принято, ОКБ проработало два варианта самолета: с кормовой пушечной установкой и с хвостовым унифицированным отсеком с аппаратурой РЭП.

В дальнейшем в ходе проектирования и проведения совместных испытаний заказчик выставлял все новые и новые требования по расширению ударных возможностей комплекса, что приводило к постоянным работам по модернизации конструкции самолета. В результате к моменту завершения испытаний самолет значительно отличался от того, что закладывалось в его конструкцию на начальном этапе проектирования. Количество ракет увеличилось до трех, а бомбовая нагрузка до 24 тонн, на самолете установили навигационный комплекс, автоматическую бортовую систему управления, новое приборное оборудование, радиолокационное и пилотажное оборудование, все это значительно расширило возможности Ту-22М, но привело к значительному увеличению времени на отработку новых агрегатов самолета и комплекса, а также на доведение основных летных характеристик самолета до требований, оговоренных в постановление 1967 года.

Реально этот процесс охватил почти 10 лет и не ограничился планировавшимися двумя этапами. Макетная комиссия по Ту-22М проводилась в ОКБ в октябре-ноябре 1967 года. По ее результатам и материалам эскизного проекта решили строить первую небольшую серию Ту-22М в варианте с двигателями, оборудованием и вооружением по программе первого этапа - самолет Ту-22М0 ("45-00"). Как почти двадцать пять лет назад, когда шло освоение Ту-4, для ускорения процесса освоения самолета в серийном производстве, строительство первой партии Ту-22М, в том числе и первой машины, развернули на Казанском авиационном заводе им.Горбунова. (КАЗ им.Горбунова, до середины 60-х завод № 22 МАП). Руководство работ по теме Ту-22М А.Н. Туполев традиционно возложил на Главного конструктора Д.С.Маркова, ведущим инженером по теме в ОКБ назначили И.А.Старкова, участвовавшего до этого в создании всех туполевских боевых машин начиная с Ту-2. Д.С.Марков руководил темой до своей смерти в 1992 году, в настоящее время темой руководит один из опытнейших работников ОКБ Б.Е. Леванович.

К середине 1969 года в Казани закончили постройку первого самолета Ту-22М0 с двигателями НК-144-22. В начале августа 1969 года опытный Ту-22М0 торжественно выкатили из сборочного цеха завода, церемония происходила в присутствии министра авиационной промышленности П.В.Дементьева и многих ведущих специалистов, принимавших участие в создании этого самолета. Начались испытания и доводки новой машины. Одновременно в Казани шло производство серийных самолетов Ту-22М0, в основном предназначавшихся для доводок и отработок систем нового самолета и нового комплекса. Всего до конца 1972 года построили 10 Ту-22М0, пять из которых поступили в Рязань в Центр боевой подготовки и применения Дальней авиации, где использовались для переучивания экипажей и наземного персонала на новую технику. Результаты летных испытаний Ту-22М0 показали, что самолет требует дальнейшей модернизации, как в части улучшения летных данных, так и в части совершенствования оборудования. С одной подфюзеляжной ракетой Х-22М, с опытными двигателями НК-144-22 (максимальная тяга - 20000 кгс, удельный расход топлива на дозвуке - 0.917 кг/кгс час), при взлетной массе 121 тонн, Ту-22М0 показал на испытаниях дозвуковую дальность полета 4140 км, максимальную скорость - 1530 км/ч и длину разбега - 2600 м.

Летно-тактические характеристики Ту-22М0 не могли удовлетворить ни ВВС, ни ОКБ, поэтому еще до начала летных испытаний самолета началась работа по дальнейшей его модернизации. В декабря 1969 года в рамках второго этапа доводки Ту-22М принимается решение по модернизации Ту-22М0 в Ту-22М1 ("45-01").

В декабря 1969 года в рамках второго этапа доводки Ту-22М принимается решение по модернизации Ту-22М0 в Ту-22М1 ("45-01"). В ходе модернизации усилили наиболее слабые места в конструкции планера, одновременно провели ревизию конструкции самолета с целью облегчения массы пустого самолета. В результате удалось снизить массу самолета на 3 тонны. Улучшили аэродинамику некоторых частей самолета.

Доработали конструкцию воздухозаборников: увеличили прямоугольность их передней части, увеличили длину клина, изменили размещение и конструкцию створок подпитки и перепуска воздуха. Размах крыла вырос на полтора метра, изменились закрылки, уменьшились и облагородились обтекатели агрегатов крыла в средней его части. Обтекатель оптического бомбардировочного прицела был перенесен под центр фюзеляжа. По настоянию военных самолет был оснащен оборонительным вооружением - 2 дистанционно-управляемых 23 мм пушки ГШ-23Л в установке УКУ-9К-502. Новинкой явилась и окраска планера в серый цвет (нижняя поверхность фюзеляжа и крыла покрывались белой, "противоатомной" краской).

К лету 1971 года на КАЗ-е закончили изготовление первого Ту-22М1 с НК-144-22. 28 июля 1971 года начались его летные испытания. Самолет испытывал экипаж летчика-испытателя Б.И.Веремея. Одновременно, еще до окончания испытаний, решают начать с 1971 года его серийный выпуск. До конца 1972 года в Казани построили девять самолетов типа Ту-22М1. На пяти из них до конца 1975 года провели большой объем испытаний по доводке, испытаниям систем навигационного и прицельного оборудования, ракетного, бомбового вооружения и РЭП, проводились испытания доработанных двигателей. Из девяти построенных самолетов пять передали в Центр боевой подготовки морской авиации. В строевые части Ту-22М1 не поступал.

Запускать в крупную серию Ту-22М1 не стали, так как его основные летные характеристики, полученные на испытаниях, оказались ниже требуемых. С двигателями НК-144-22 и с одной ракетой, при взлетной массе 122 тонны самолет смог обеспечить максимальную дальность на дозвуке 5000 км и на сверхзвуке - 1560 км. Максимальная скорость, зафиксированная на испытаниях равнялась 1660 км/ч. В крупной серии решено было строить Ту-22М2 - дальнейшее развитие Ту-22М1 с двигателями НК-22, на котором удалось избавиться от многих недостатков предыдущих вариантов Ту-22М.

Решение о серийном выпуске Ту-22М на КАЗе "спасло" серийный завод для ОКБ им.А.Н.Туполева и поставило программу конкурирующего бомбардировщика Т-4 П.О.Сухого под вопрос.

Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно-тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 ("45-02"). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Самолет должен был строиться в серии как дальний ракетоносец-бомбардировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М.

В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН. Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке -1850-1900 км, максимальную скорость полета - 1850-2000 км/ч и длину разбега - 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту-22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась - 5100 км, на сверхзвуке - 1630 км, максимальная скорость - 1660-1700 км/ч (без ракеты - 1800 км/ч), длина разбега - 2300 м.

На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту-22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22.

Сказались большая доведенность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотажно-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту-22.

Хотя Ту-22М2 не был оснащен, как американский бомбардировщик B-1, системой автоматического огибания рельефа местности, он был способен совершать относительно продолжительные маловысотные "броски", уклоняясь от поражения средствами ПВО противника.

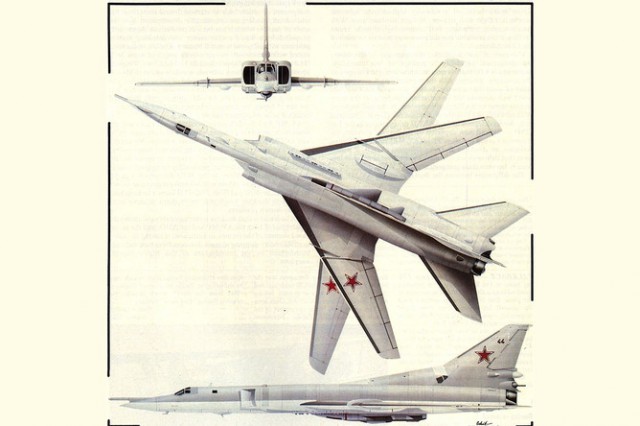

Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом "145" с двигателями над задней частью фюзеляжа.

В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из "камней преткновения" в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Ту-22М, находившихся в строю, сняли оборудование заправки топливом в полете, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.

Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко - особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч - от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 - НК-22 были исчерпаны.

Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д. Кузнецова в начале 70-х годов создало новый ДТРДФ НК-25 ("Е"), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах. Максимальная взлетная тяга НК-25, по сравнению с серийным НК-22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час.

В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М - самолета Ту-22М3 ("45-03").

Тактико-технические характеристики

Год принятия на вооружение - 1976
Размах крыльев - 34,28 м
Длина - 41,46 м
Высота - 11,05 м
Площадь крыла - 183,6 кв.м
Взлетная масса, кг
- нормальная - 121000
- максимальная - 126400
Тип двигателя - 2 ДТРДФ НК-22
Тяга - 2 х 22000 кгс
Максимальная скорость - 1800 км/ч
Скорость с УР Х-22М - 1660 км/ч
Практическая дальность, км
- дозвуковая - 5100
- сверхзвуковая - 1630
Практический потолок - 13000 м
Экипаж - 4 чел

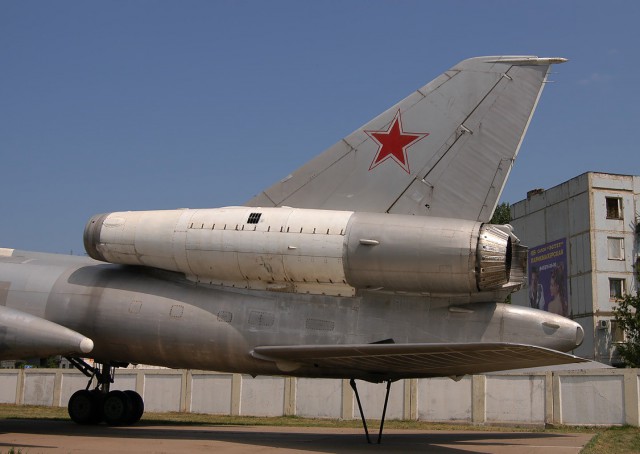

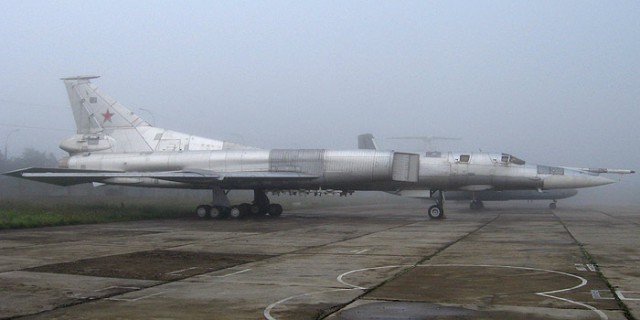

Ту-22 начали поступать в эксплуатацию в 1962 г. Среди личного состава новая машина за характерный внешний вид быстро получила прозвище «шило». Ее освоение шло непросто. Взлетная и посадочная скорости были на 100 км/ч выше, чем у Ту-16, а тренажеры КТС-22 давали лишь общее представление о пилотировании, не позволяя отрабатывать взлет и посадку. Спарки зачастую поступали с большим опозданием. Так, в 199-м ОГДРАП они появились, когда полк уже вовсю летал на новом самолете. По отзывам летчиков, ранние Ту-22 были очень тяжелы в управлении.

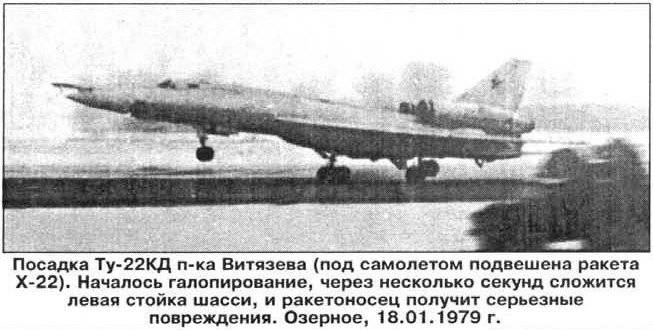

Как вспоминает Никонов, «два полета в день без автопилота были пределом для любого. Штурвал обязательно нужно было держать двумя руками - силы одной не хватало. Достаточно сложной была посадка: всем летчикам неоднократно указывалось о недопустимости выхода на скорости менее 290 км/ч, иначе самолет резко поднимал нос, становился вертикально «свечой» и падал на хвост». Кинохроника подобной катастрофы попала даже в художественный фильм «Нежность к ревущему зверю», который начинается трагическими кадрами, снятыми в Озерном в 1969 г. В сгоревшем Ту-22К погиб экипаж майора Варваричева.
