Сейчас уже ни для кого не секрет, что советский стратегический бомбардировщик Ту-4 был точной копией американского Boeing B-29 «Superfortress». Но кто знает о том, что в качестве образца для копирования послужил и сбитый 1 мая 1960 года под Свердловском самолет-шпион Lockheed U-2.

Место падения американского самолета долго прочесывали специальные поисковые команды, собирая все, вплоть до мельчайших частиц сбитой машины. Обломки разведчика сначала досконально изучались специалистами на аэродроме Государственного краснознаменного научно-испытательного института (ГК НИИ ВВС) в Чкаловской. Самое интересное оборудование отправлялось в различные НИИ и ОКБ, и лишь агрегаты планера некоторое время экспонировались на выставке в московском Центральном парке культуры и отдыха имени Горького. Но вскоре и они куда-то исчезли. Впрочем, публике безразлично, куда отправили обломки — в металлолом или в музей. В действительности же произошло следующее. Все останки планера секретнейшей машины США тщательно рассортировали и отправили в Таганрог, в ОКБ-49, возглавляемое Г.М.Бериевым.

6 фото...

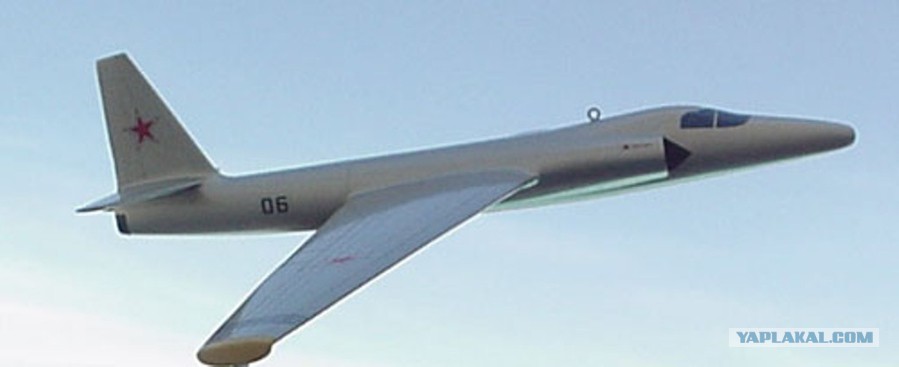

Дальний высотный самолет-разведчик С-13

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
BigCap
28.03.2018 - 22:42
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936
Первыми же, кто начал глубокое изучение трофейной техники, были двигателисты. 28 июня вышло постановление Совмина № 702-288 о воспроизведении двигателя Pratt & Whitney J75-P-13. Копирование двигателя под обозначением РД-16-75 велось в Казани, в ОКБ-16 под руководством П.Зубца. Газогенератор американского ТРД оказался довольно удачным и на его базе было предложено разработать двигатель для тяжелых машин, в том числе и для Ту-104, вместо РД-3М. Самолет по своему разведывательному оборудованию, обеспечивающему сбор значительного объема информации, по совокупности большой высоты и дальности полета при сравнительно малом весе, по заключению ГКНИИ ВВС, представлял большой интерес для ВВС.

Спустя два месяца, 23 августа, с учетом предложений Министерства обороны и Госкомитета по авиационной технике, вышло постановление Совмина № 918-383 «О воспроизведении самолета-разведчика Локхид У-2 по сохранившимся останкам и материалам сбитого самолета». Советский аналог получил обозначение С-13. Главной целью этой работы стало всестороннее изучение конструктивных, технологических и эксплуатационных особенностей самолета У-2, а также освоение элементов конструкции, материалов и оборудования для применения в отечественном самолетостроении.

Основным подрядчиком работ было ОКБ-49. Десятки смежников с трудом поспевали за темпом, взятым коллективом Г.М.Бериева, ведь правительство установило очень жесткий срок. В I квартале 1962-го первые две машины требовалось предъявить на совместные летные испытания Министерства обороны и авиационной промышленности. Всего же заводам № 49 и № 86 предписывалось выпустить пять экземпляров С-13.

Дальний высотный самолет-разведчик С-13

[^]
BigCap
28.03.2018 - 22:42
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936
Менее чем за два года надо было воспроизвести и испытать катапультируемое кресло, спасательный парашют, высотный костюм и комбинезон летчика, топливо и масло двигателя, радиосвязное и пилотажно-навигационное оборудование, средства радио- и фоторазведки, т.е. всю «начинку», без которой функционирование самолета невозможно.

По результатам летных испытаний предполагалось рассмотреть вопрос о возможности применения С-13 для зондирования атмосферы, уничтожения дрейфующих аэростатов противника и других воздушных целей. При этом все самолеты планировалось оснастить аэрофотоаппаратами «73-13″(АФА-60).

В начале 1961 года выявилась тенденция увеличения веса самолета. Например, масса шасси возросла со 100 до 150 кг, станция радиоразведки потяжелела на 10 кг, стремительно «наливались тяжестью» другие системы и агрегаты. Увы, наша тогдашняя культура производства не позволяла выдержать американские весовые нормы. К 1 апреля 1961 года был готов металлический макет фюзеляжа, укомплектованный макетным оборудованием, а к 1 июля закончили выпуск рабочих чертежей самолета.

Для сокращения сроков доводочных работ выпустили и сдали в производство рабочие чертежи и техническую документацию на стенды наземной и летной (на лаборатории Ту-16), отработки двигателя РД-16-75, гидросистем и механизмов управления закрылками, тормозными щитками и шасси, на стенд физического моделирования системы «автопилот — самолет» и многое другое. Было выполнено множество продувок моделей самолета в аэродинамических трубах ЦАГИ, показавшие исключительно высокие, аэродинамические характеристики. Достаточно отметить, что максимальное значение аэродинамического качества достигало 25.

Дальний высотный самолет-разведчик С-13

[^]
BigCap
28.03.2018 - 22:43
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936
Все шло в соответствии с планом, но 12 мая 1962-го внезапно появилось очередное и последнее постановление Совмина № 440-191 о прекращении работ по самолету С-13. Американский разведчик Локхид У-2 в русском исполнении так и не появился в небе СССР. Но, несмотря на это, отечественная авиапромышленность приобрела определенный опыт, освоив новые материалы, технологические процессы и технические решения, воплощенные впоследствии в современных летательных аппаратах.

Дальний высотный самолет-разведчик С-13

[^]
BigCap
28.03.2018 - 22:43
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936


ЛТХ (расчётные):

Модификация: С-13
Размах крыла, м: 24,50
Длина самолета,м: 15,24
Высота самолета,м: 4,57
Площадь крыла,м2: 55,70
Масса, кг
-пустого самолета: 6600
-максимальная взлетная: 11800
Тип двигателя: 1 х ТРД РД-16-75
Максимальная скорость, км/ч: 840
Практическая дальность, км: 4500
Практический потолок, м: 21000
Экипаж, чел: 1.

http://авиару.рф/aviamuseum/aviatsiya/sssr/samolety-razvedchiki-2/samolety-razvedchiki-1960-g-1991-g/dalnij-vysotnyj-razvedchik-s-13/

Это сообщение отредактировал BigCap - 28.03.2018 - 22:44

Дальний высотный самолет-разведчик С-13

[^]
Azazelius
28.03.2018 - 23:25
3
Статус: Offline


Шутник

Регистрация: 4.04.11
Сообщений: 88
Як-25РВ конкурент выстоял.

[^]
ТовСидоров
28.03.2018 - 23:38
8
Статус: Offline


Зав. каф. теоретического животноёбства

Регистрация: 17.03.17
Сообщений: 600
Цитата (BigCap @ 28.03.2018 - 22:43)
Но, несмотря на это, отечественная авиапромышленность приобрела определенный опыт, освоив новые материалы, технологические процессы и технические решения, воплощенные впоследствии в современных летательных аппаратах.

Я считаю, что это ключевой момент промышленного шпионажа. Более того, что он должен быть одним из основных приоритетов разведки (сорри, лезу не в свою область, обыватель Сидоров превозобладал gigi.gif).

Это сообщение отредактировал ТовСидоров - 28.03.2018 - 23:38

[^]
nt60
29.03.2018 - 05:02
3
Статус: Offline


Ярила

Регистрация: 2.05.12
Сообщений: 1471
Цитата (BigCap @ 28.03.2018 - 22:41)
Но кто знает о том, что в качестве образца для копирования послужил и сбитый 1 мая 1960 года под Свердловском самолет-шпион Lockheed U-2.

Не западло было и копировать, для своего времени аппарат выдающийся был, пока в СССР комплекс С75 не сделали... dont.gif gigi.gif

[^]
igorgri
29.03.2018 - 06:15
1
Статус: Offline


Ярила

Регистрация: 1.10.15
Сообщений: 1434
не знал...Как то мимо это пролетела.Всегда думал что М-17 - М-55 Мясищева были на основе сбитого U-2 сделаны..

[^]
Hanglider
29.03.2018 - 06:30
3
Статус: Online


Ярила

Регистрация: 3.01.15
Сообщений: 1928
Хорошая тема, позеленил.
Про то, что наши пытались в свое время скопировать движок от F-4F "Fantom-II" знал еще с институтской поры. Но тогда, видимо из-за каких-то тонкостей в технологии сборки, точная копия не получилась. Тяга у нее была в двое меньше контрольного экземпляра.
А вот про то, что скопировали движок У-2, и что он получился ничуть не хуже оригинала и что на базе его компрессора были разработаны некоторые наши модели - впервые слышу.

[^]
born3
29.03.2018 - 07:31
1
Статус: Online


Весельчак

Регистрация: 18.10.17
Сообщений: 105
Такие темы обожаю. Спасибо.

[^]
BigCap
29.03.2018 - 10:20
0
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936
Цитата (born3 @ 29.03.2018 - 07:31)
Такие темы обожаю. Спасибо.

всегда пожалуйста..

[^]
BigCap
29.03.2018 - 10:21
1
Статус: Offline


Ярила

Регистрация: 3.07.16
Сообщений: 11936
Цитата (igorgri @ 29.03.2018 - 06:15)
не знал...Как то мимо это пролетела.Всегда думал что М-17 - М-55 Мясищева были на основе сбитого U-2 сделаны..

когда это он пролетал...

[^]
GeorgeM2
29.03.2018 - 10:43
1
Статус: Offline


Приколист

Регистрация: 15.11.17
Сообщений: 218
высотный разведчик. для "уничтожения дрейфующих аэростатов противника "
- ога, ога.

[^]
goodeue1
29.03.2018 - 11:08
1
Статус: Offline


Ярила

Регистрация: 18.09.16
Сообщений: 1543
Наши "друзья" неожиданно для себя помогли нам своими идеями. Любое действие рождает противодействие. За тему спасибо! ТС было интересно.

Это сообщение отредактировал goodeue1 - 29.03.2018 - 11:09

[^]
RM17
29.03.2018 - 11:13
1
Статус: Offline


Ярила

Регистрация: 19.09.17
Сообщений: 8996
Цитата (GeorgeM2 @ 29.03.2018 - 10:43)
высотный разведчик. для "уничтожения дрейфующих аэростатов противника "
- ога, ога.

А что не так? Пиндосы активно использовали для шпионажа дрейфующие аэростаты примерно в те годы.

[^]
QRDL
29.03.2018 - 11:20
1
Статус: Online


Ярила

Регистрация: 3.04.09
Сообщений: 3315
Аналог всё же появился. М-17 "Стратосфера".

Дальний высотный самолет-разведчик С-13

[^]
carmen67
29.03.2018 - 11:34
1
Статус: Offline


Юморист

Регистрация: 27.09.16
Сообщений: 563
Спасибо. Тема интересная, не то что большая часть - хлам

[^]
