Гаражное рукоблудие и чуть-чуть «зубила»

Здравствуйте дорогие мои ЯПовчане, ЯПовчанки и ЯПовчата. С вами снова Старый Зубиловед, и сегодня будет 40 картинок гаражного хауса и немного «зубила» (да, да. да сегодня «зубило» будет).

(гараж на первой картинке не мой, но постепенно все идет именно к этому )

Как всем известно, гараж для мужика это своего рода храм, а тем более если этот мужик – зубиловед. Так как зимой «зубилка» не ездит она живет в гараже, потихонечку чинится и готовится к новому огородному сезону, а синячить и чинить машину, как известно, приятнее в комфорте. Во-первых зимой в гараже прохладно (батареи еле теплые) греемся самодельным обогревателем системы «ветерок», жрет это безобразие довольно неприлично для своих габаритов, а в щите у меня стоит счетчик, ну и во вторых – заходит у меня 3 фазы, а использую я только 1 ибо все приборы на 220в, да и просадки по фазам периодически очень сильные (соседи врубают сварочники) соответственно приходится переключаться на другие фазы. Вывод прост: делаем умный щиток который будет управлять «ветерком» и даст возможность переключаться между фазами не механическим способом, ну и как бонус, управление компрессором (компрессор under construction ) Общее фото щитка:

Это сообщение отредактировал Freezer81 - 19.03.2018 - 17:59

Фоток самой системы управление немного поэтому в общих чертах: контроллер по традиции Atmega32, дисплей 128*64, 3 термодатчика DS18B20, датчик давления (в перспективе), 3 одинаковых трансформатора от зарядников NOKIA для гальванической развязки измерителей напряжения на фазах, управление фазами и каналом обогревателя выполнено на симисторах BTA41600 (лоханулся и купил на али, походу подделка, заявленный ток не держат). Функционал: отображение напряжения на всех имеющихся фазах, температуры на улице, в гараже и овощной яме, давления в воздушной системе (в перспективе после установки компрессора), управление обогревателем и компрессором.

Фото блока питания и измерителей напряжения на фазах

Фото блока выбора фазы

Тестируем все в сборе на столе. Первая строка: напряжения на фазах, вторая: давление в компрессоре и температура в гараже, третья температура на улице и в овощной яме.

А это уже на месте в щите:

Это сообщение отредактировал Freezer81 - 19.03.2018 - 18:45

Электрики-перфекционисты закройте глаза, так это выглядело изнутри после установки (сейчас не все так страшно, привел в порядок)

Это сообщение отредактировал Freezer81 - 19.03.2018 - 18:47

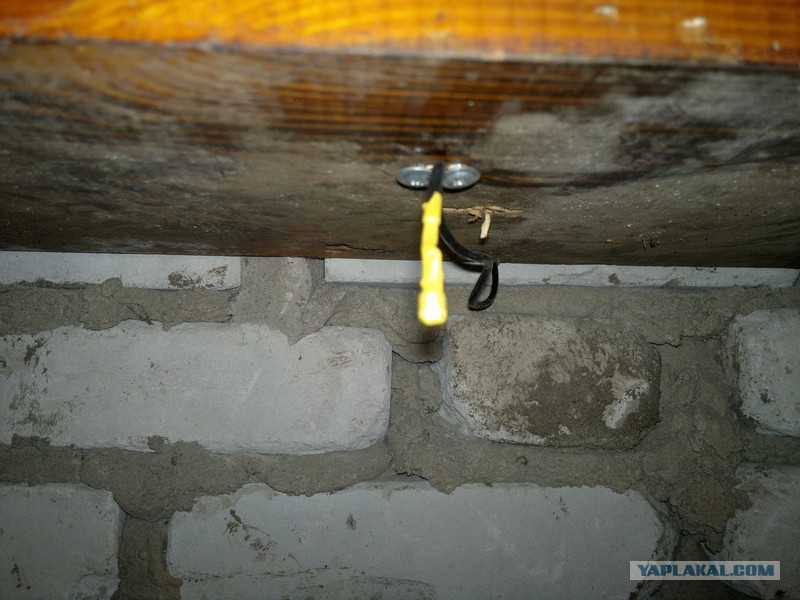

Вешаем датчики температуры, гараж:

Улица:

А это меню настройки. Первая строка - давление при котором включается и отключается компрессор, вторая строка – датчик по которому происходит управление обогревателем, третья – температура включения и отключения обогревателя.
Контроль по датчику гаража:

Котроль по датчику овощной ямы:

Уличный датчик:

Ну и фотки девайса в сборе (друзья окрестили его Смарт-Гараж )

Другой ракурс:

Следующим пунктом шло освещение. Раньше висело 4 лампы накаливания по 200Вт, это не свет – это обогреватели, решил я, да и счетчик идет на взлет при включении все это иллюминации, решено переходим на светодиоды. Но купить готовые светильники это не наш метод (жаба душит), идем на али и заказываем россыпью SMD светодиоды (будь прокляты китайцы, мало того что мощность меньше в 2 раза, еще и брака выше крыши) и блоки питания 12в*4А. травим платы на поганом совковом гетинаксе (почему на нем будет ниже), расчет 184 светодиода на светильник 50/50 холодные белые/теплые белые.

Вот что получаем на выходе:

А теперь ловким движением руки сдираем медь вместе с верхним слоем стеклоткани с подложки (потому и используем этот поганый материал) и режем его ножницами на нужные сегменты.

Далее берем светильник от ламп ЛБ40 (которые по 80см) и режем его вдоль пополам, очищаем от краски:

И клеим на смолу наши платы, на них в шахматном порядке паяем светодиоды. (пришлось паять все вручную, от фена дохнут как мухи, китай одним словом)

Это сообщение отредактировал Freezer81 - 19.03.2018 - 18:49

Фотка блока питания (стабилизаторы тока делать не стал, блоки очень хорошо держат стабильное напряжение потому использую связку блок - токоограничивающий резистор – светодиоды)

Вот как было (800вт ламп накаливания)

А вот как стало (каждый светильник 42вт), прирост освещения на лицо, да и счетчик успокоился.
Стоимость светильника в пределах 400р/шт.

А теперь горбатый!!!! Пардон, а теперь «Зубило»!!!
Решил акустику в машине переделать, магнитола то новая, надоело выкручивать громкость чтоб перекрыть весь частотный диапазон, не люблю я когда музыка орет, решил полностью пересмотреть озвучку, взял 2 стареньких 35ГДН, перемотал их, пропитал диффузоры для большей жесткости, облегчил ход подвеса, будем корячить их, но мы же огородники, багажник наше все! Будем прятать динамики в задние арки. Для повторения формы заднего брызговика берем оригинальный вазовский пластик которой потом оклеим тканью с эпоксидкой, отсекаем все лишнее, береем фанеру и режем по форме.
Примерочка:

Это сообщение отредактировал Freezer81 - 19.03.2018 - 18:50

Кроим – режем

Подгоняем
