20 фото и немного текста виа

Спуск на воду корвета "Стойкий" состоялся в мае 2012 года, а в январе 2014 года корабль приступил к заводским ходовым испытаниям, во время которых экипаж корабля под командованием капитана 3-го ранга Вячеслава Журавлёва совместно с представителями промышленности проверили работоспособность систем и механизмов корабля в море.
В частности была проверена работа силовой установки, рулевого устройства, вспомогательных механизмов, якорного устройства, а также проводились скоростные, маневренные и вибрационные испытания корабля.
27 июля 2014 года на корабле был поднят Андреевский флаг.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Daimond1984
6.03.2018 - 13:20
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
2. Перед вами — правая салютная пушка корвета. В составе вооружения эти стволы обычно не указывают, да и по делу: предназначены они исключительно для соблюдения морского этикета.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:20
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
В ходе государственных испытаний, которые проходили в марте и апреле 2014 года, представители заводской сдаточной команды совместно с экипажем корабля и членами государственной приемной комиссии под руководством ее председателя капитана 1 ранга Виктора Иванова проверили маневренные и скоростные характеристики корвета, надежность функционирования всех агрегатов, систем и узлов, навигационных и радиотехнических средств, а также вооружения корабля.

3. Это уже пушка куда серьезнее. 100-мм артустановка А-190 "Универсал", созданная нижегородским ЦНИИ "Буревестник", способна выдавать до 80 выстрелов в минуту, поражая цели на дальности до 21 км и по высоте до 15 км.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:20
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
В частности, были выполнены ракетные и артиллерийские стрельбы по надводным и воздушным целям, проведен комплекс торпедных стрельб, отработаны задачи посадки противолодочного вертолёта Ка-27 на палубу корвета, а также ведения противовоздушной обороны.

4.А-190, вид с другого ракурса.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:21
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
После успешно проведённых государственных испытаний пришло время для передачи флоту, которая в торжественной обстановке состоялась 18 июля 2014 года, а 27 июля на корабле был поднят Андреевский флаг.

5. Противокорабельные "Ураны" — главный калибр корвета. Дальше на надстройке — один из шестиствольных 30-мм автоматов АК-630.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:21
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Корвет "Стойкий" построен по проекту 20380 и является четвёртым представителем данного проекта в составе Балтийского флота.

6. "Ураны" крупным планом.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:21
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Проект российского многоцелевого сторожевого корабля ближней морской зоны (многоцелевой корвет) проекта 20380 был разработан для ВМФ России ЦМКБ "Алмаз". Его создание во многом было обусловлено трудностями с реализацией предыдущего многоцелевого корабля "Новик" проекта 12441, который был заложен в 1997 году на заводе "Янтарь", но так и не был достроен. В связи с этим было принято начать постройку более простого и дешевого корабля проекта 20380 и его первым представителем стал корвет "Стерегущий" для Балтийского флота, который был заложен в 2001 году, а в 2008 году передан флоту.

7. Комплекс выстреливаемых ложных целей ПК-10. Предназначен для постановки помех управляемому оружию с радиолокационными или оптико-электронными системами самонаведения.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:21
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
В целом от имеющихся сейчас на вооружении ВМФ Российской Федерации противолодочных кораблей корабль проекта 20380/20385 отличается многофункциональностью, компактностью, малозаметностью, высоким уровнем автоматизации корабельных систем.

8. Снимок из 2015 года. Вид на носовую часть из надстройки. Хорошо видны установка А-190 и левая салютная пушка. 12 ячеек, закрытых люками — это вертикальные пусковые установки зенитного комплекса "Редут".

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:21
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Модульный принцип архитектуры кораблей этого проекта позволяет при строительстве новых и модернизации существующих устанавливать на них новые системы оружия и радиоэлектронного вооружения. Это снижает производственные затраты и обеспечивает высокий модернизационный потенциал в течение 30 лет жизненного цикла корабля.

9. Позади меня вход в рубку, а чуть дальше отличный вид на "Ураны".

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:22
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Вооружение кораблей проекта 20380 включает в себя комплексы ударного, противовоздушного и противолодочного оружия, системы боевого управления, обнаружения, целеуказания, связи и защиты. Основой противокорабельного вооружения проекта является противокорабельный ракетный комплекс "Уран-У" в составе двух четырёхконтейнерных пусковых установок с боекомплектом из 8 противокорабельных ракет Х-35 с дальностью стрельбы 260 км. Контейнерные пусковые установки расположены поперёк диаметральной плоскости в средней части корпуса.

10. Позади меня стоят "Ураны", а на переднем плане вход в рубку.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:22
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Противовоздушная оборона корабля реализуется за счёт боевых возможностей зенитного ракетно-артиллерийского комплекса "Кортик-М" (на баке), переносных зенитно-ракетных комплексов "Игла" (для запуска с плеча или палубной установки) и двух шестиствольных 30-мм артиллерийских установок АК-630М (в корме). Дальность стрельбы ракетами ЗРАК "Кортик-М" достигает 10 км.

11. Интерьеры каюты командира.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:22
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Артиллерийское вооружение кораблей типа представлено универсальной 100-мм артустановкой А-190 с максимальной скорострельностью 80 выстрелов в минуту, дальностью стрельбы 21,3 км, досягаемостью по высоте — 15 км и боезапасом в 332 выстрела. Управление огнём корабельной артиллерии осуществляется с помощью системы управления артиллерийским огнём 5П-10-02 "Пума". Антенный пост системы размещён на носовой надстройке.

12. За каждым моим шагом следили зоркие глаза.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:22
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Впервые в мире на корабле установлено противоторпедное вооружение — антиторпеда. Рубеж перехвата 1400 метров.

13. Снимок из 2015 года. В главном командном посту корвета. Рабочие места операторов БЧ-2, управляющих ракетным вооружением и артиллерией корабля.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:23
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Система противоторпедной защиты корабля "Пакет-НК" состоит из двух четырёхтрубных 330-мм аппаратов, расположенных побортно в лацпортах.

14. Штурманский стол в главном командном посту.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:23
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Торпеды, запускаемые из торпедных аппаратов могут использоваться как непосредственно против идущих на корабль вражеских торпед, так и против подводных лодок.

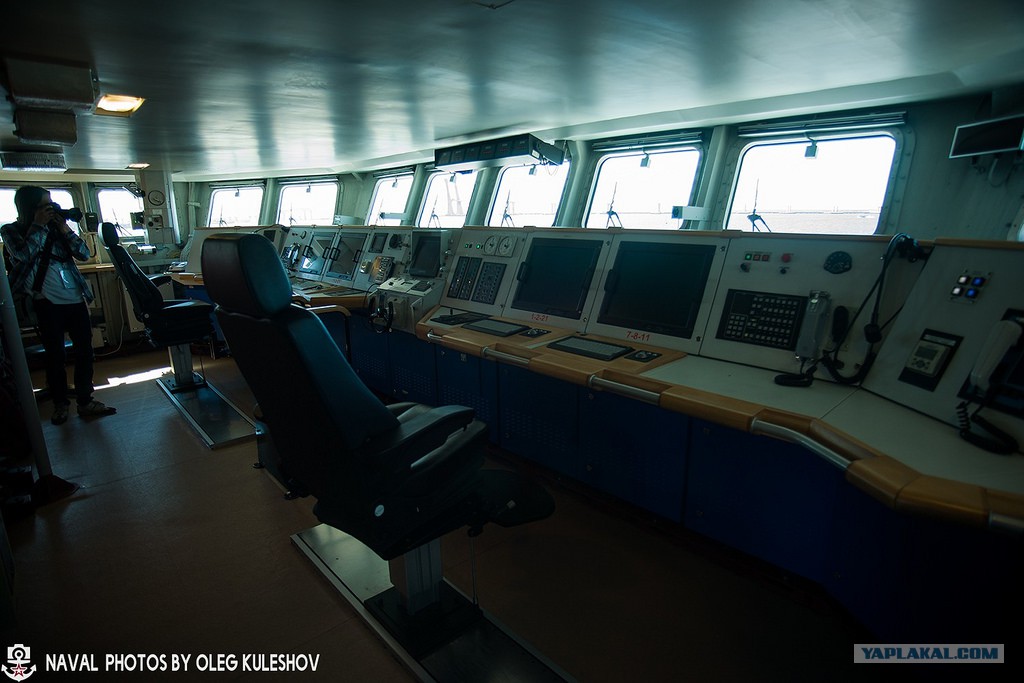

15. Рабочие места в главном командном посту.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:23
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Для обнаружения и уничтожения подводных лодок на корвете предусмотрен вертолёт постоянного базирования Ка-27ПЛ.

16. Вы не ошиблись. Это штурвал XXI века.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:23
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
В целях ближней самообороны от пиратов или подводных диверсантов на кораблях проекта 20380 установлены две тумбовые 14,5-мм пулемётные установки и два противодиверсантных гранатомёта ДП-64.

17. "Зоркие глаза" в ходовой рубке.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:24
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Главная энергетическая установка корабля проекта 20380 представляет собой двухвальную дизельную установку, состоящую из двух дизель-дизельных агрегатов ДДА12000, созданных совместно специалистами Коломенского завода и предприятия "Звезда".

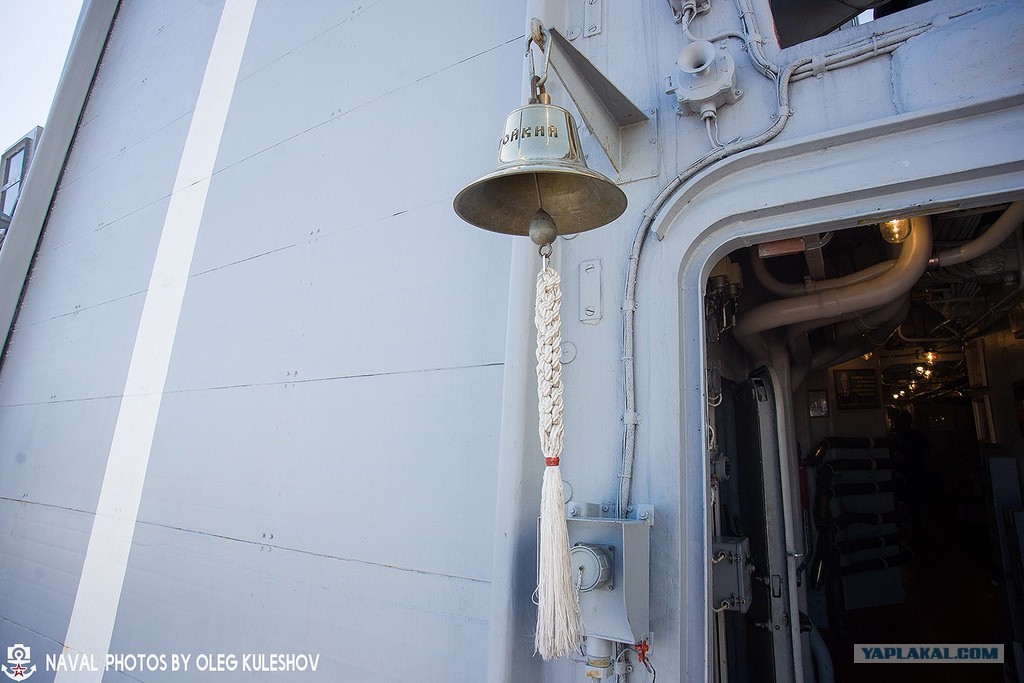

18. Корабль без корабельного колокола — не корабль.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:24
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Каждый ДДА состоит из двух дизелей 16Д49 и реверс-редукторного агрегата. ДДА обеспечивают на режимах реверсирования высокую мощность при минимальных расходах топлива и масла; они оснащены современной микропроцессорной системой управления и контроля основных параметров работы.

19. Корвет "Сметливый" проекта 20380.

Прогулка по корвету "Стойкий" проекта 20380

[^]
Daimond1984
6.03.2018 - 13:24
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
Через суммирующие реверсивные редукторы двигательные агрегаты работают на два винта фиксированного шага. 4 дизель-генератора АДГ-630 мощностью по 630 кВт каждый обеспечивают потребителей током напряжением 380 В (50 Гц).

20. Корвет "Сметливый" проекта 20380.

все.


Прогулка по корвету "Стойкий" проекта 20380

[^]
откатчик
6.03.2018 - 13:41
5
Статус: Offline


Ярила

Регистрация: 5.01.15
Сообщений: 1086
Красава! Что не говорите, а классические обводы корпуса, проверенные временем, вызывают восторг.

[^]
Лукас816
6.03.2018 - 13:41
4
Статус: Offline


Юморист

Регистрация: 18.07.17
Сообщений: 529
Опять от победы к победе. Но... Буду брюзжать, ибо пенс, мне можно. Строился корвет 7 лет. Жутко долго. И запашок пошёл не хороший: "Корабль получился просто неадекватно дорогим: если головной корабль проекта 20380 обошелся бюджету в 5,76 млрд. рублей (180 млн.$ по ценам 2012 г. — это очень хорошо) , первый и второй серийные — в 7 млрд. (около 220 млн.$ — еще терпимо, но уже напрягает), то за приснопамятного «Совершенного» и его побратима «Громкого» государство заплатит… 13 млрд.рублей. "

[^]
Joldas
6.03.2018 - 13:42 [ показать ]
-28
Daimond1984
6.03.2018 - 13:59
31
Статус: Online


Ярила

Регистрация: 25.07.14
Сообщений: 30202
и все пошли про деньги...
мда...
схожий корабль у сша, ближней морской зоны.
вот этот ютюг(LCS) вообще не имеет наступательного оружия, у него только пушка, пулемет и зрк.
один только корпус стоит больше чем 500 лямов зелени.
а вы думаете корабли бесплатны??

Прогулка по корвету "Стойкий" проекта 20380

[^]
hockob
6.03.2018 - 14:03
30
Статус: Offline


Балагур

Регистрация: 11.06.10
Сообщений: 869
Рубка, пушка, рабочее место... faceoff.gif Человеку, служившему на Флоте это режет слух и глаза. Исправляю: ГКП (главный командный пункт). Артустановка. Боевой пост. И скажу по секрету, как рулевой надводного корабля, штурвалов нет уже лет сорок, как минимум, если только в румпельном.
