«Карлсон» – часы-будильник с лампами ИН-16

25 фотографий и 1 видео

Сейчас представлено много работ с часами на газоразрядных индикаторных лампах. И это не удивительно, часы были и есть полезным бытовым предметом. Интерес к часам с лампами всегда был устойчивым, а в последнее время усилился. Но речь не об этом, а о том, как смастерить подобные часы. И для этого нам понадобится часовая начинка, немного материалов и инструмента.
Прочитав в заголовке «Карлсон» многие из вас ожидали увидеть, как минимум лопастной винт с моторчиком.

Часовую начинку собрал Тимофей Носов и назвал её «Карлсон», как логическое продолжение часов «Малыш» на четырёх лампах ИН-16. На сайте www.LabKit.ru можно подробнее ознакомиться с часами Тимофея: http://labkit.ru/html/clock?id=477

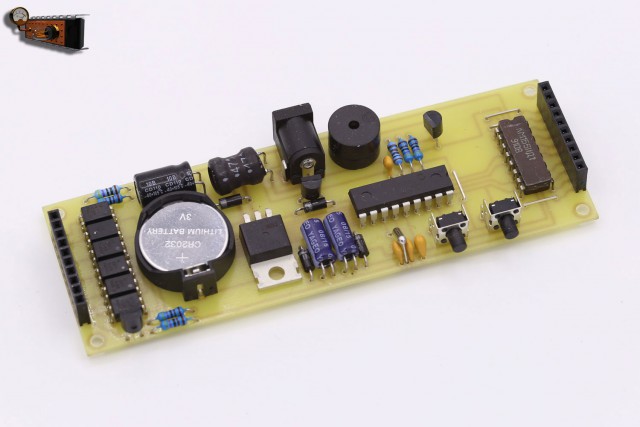

Как и другие часы-конструкторы здесь всё лаконично и просто. Начинка состоит из двух небольших плат, на которых несколько деталек и 6 ламп.

02

03

Как можно заметить, часы имеют две кнопки управления. Короткими нажатиями включается-отключается будильник. Длинными нажатиями (3 сек) вход в настройки часов и будильника. При обесточке часы поддерживают ход от встроенной батарейки в течении нескольких лет. Питание часов от телефонной зарядки с разъемом USB; можно подключить к разъему USB компьютера или ноутбука.
Габариты часовой начинки предопределили размер корпуса. По задумке дизайн должен быть компактным лаконичным.
Перво-наперво обмерил плату и прикинул будущие размеры корпуса. Тимофей просил сделать как можно тоньше. Максимальная толщина плат 17 мм, добавляем зазоры и толщину верхней и нижней крышки. В итоге толщина получается 22 мм.

Крышки делаю из листовой латуни толщиной 1 мм.
В верхней прорезаю отверстия для ламп. Они квадратные по причине того, что такую форму проще сделать на фрезерном станке.
Вообще, у часов с таким расположением ламп всегда есть проблема с изготовлением верхней части из-за того, что лампы имеют довольно большой разброс по диаметру баллонов и очень трудно добиться отсутствия щелей. Ну и как ни припаивай лампы, очень точно их выставить не получается. По этой причине делаю отверстия больше диаметра баллонов, а щели уберу декоративными элементами.

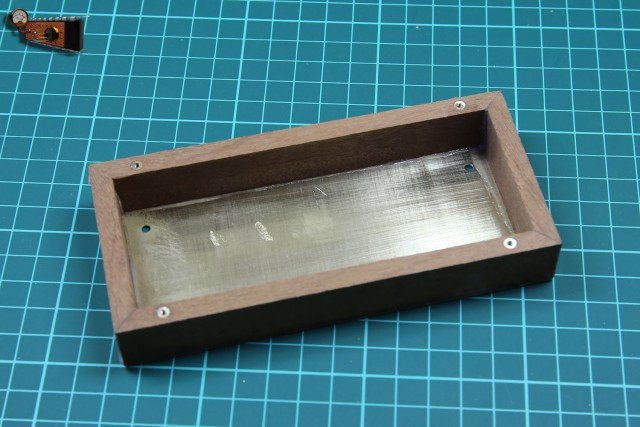

Сам корпус делаю из массива красного дерева. На фрезерном станке делаю заготовки.

Потом деревянные части приклеиваю к нижней крышке так, чтобы деревянные элементы выступали на 0.5 мм. Одновременно вклеиваю латунные втулки для крепления верхней крышки.

Далее прикручиваю верхнюю части и шлифую получившийся бутерброд на ленточном шлифовальном станке. В итоге все части корпуса идеально прилегают друг к другу.

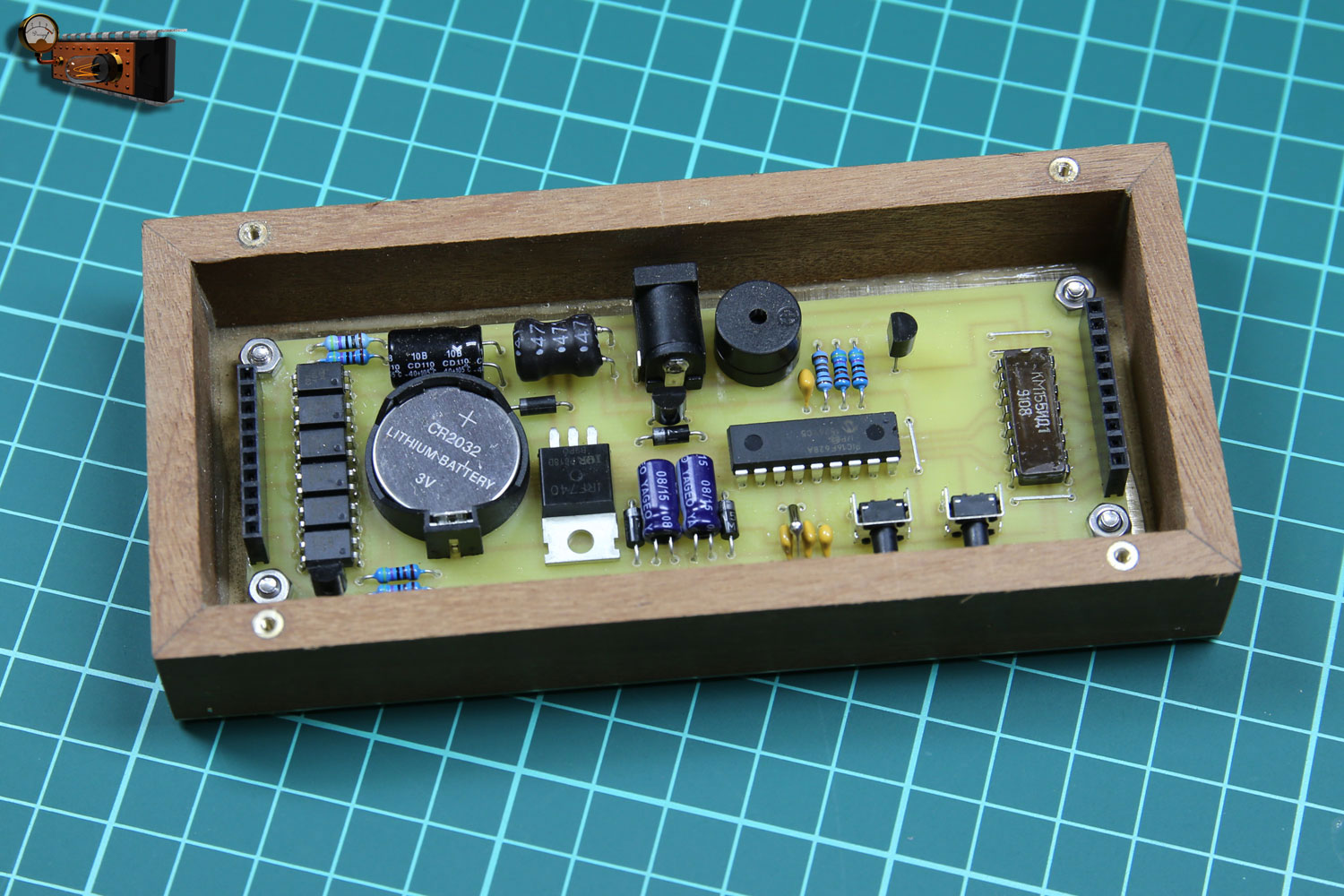

В нижней части располагается плата с деталями.

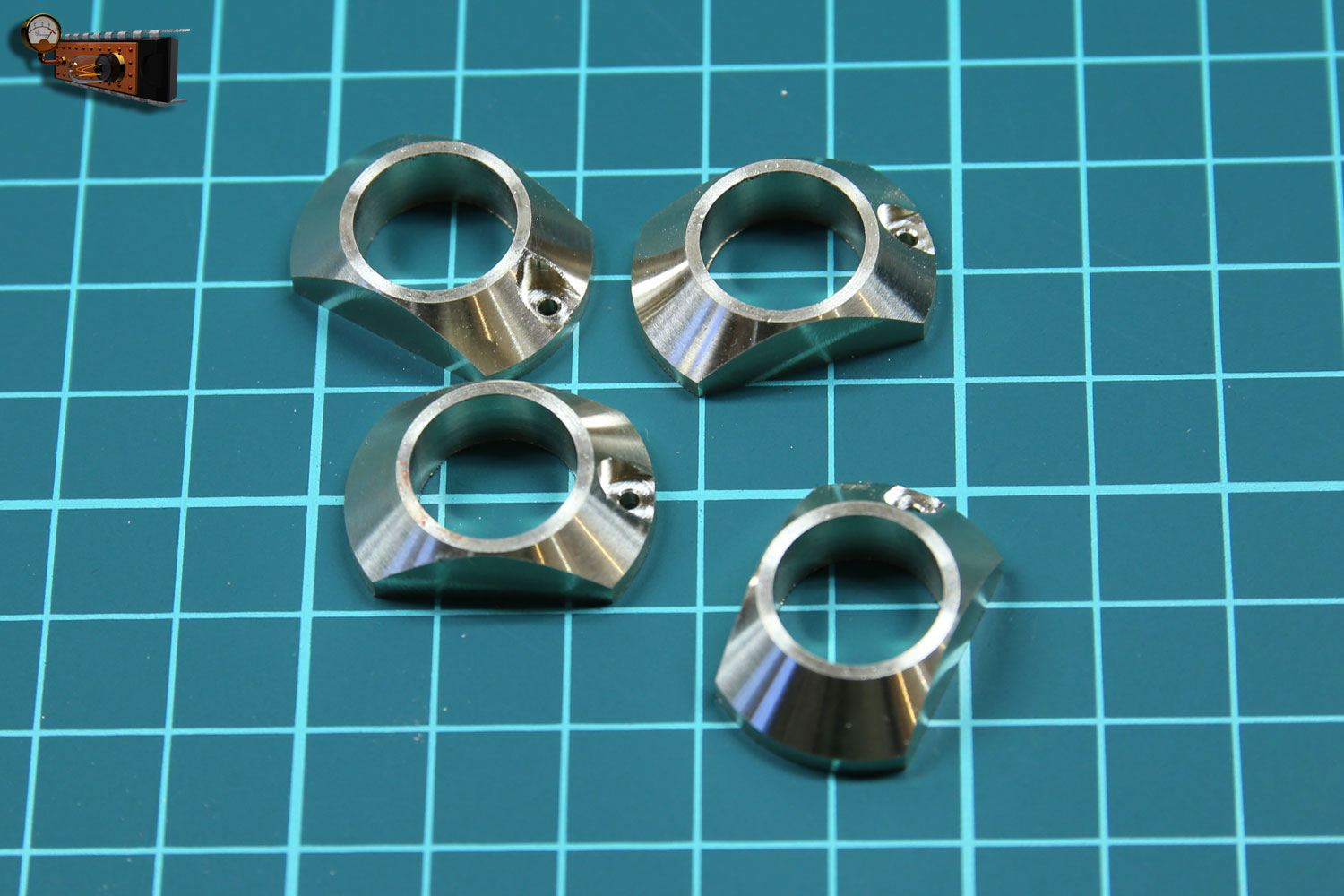

Теперь делаю декоративные элементы на лампы.

Элемент одевается на баллон лампы.

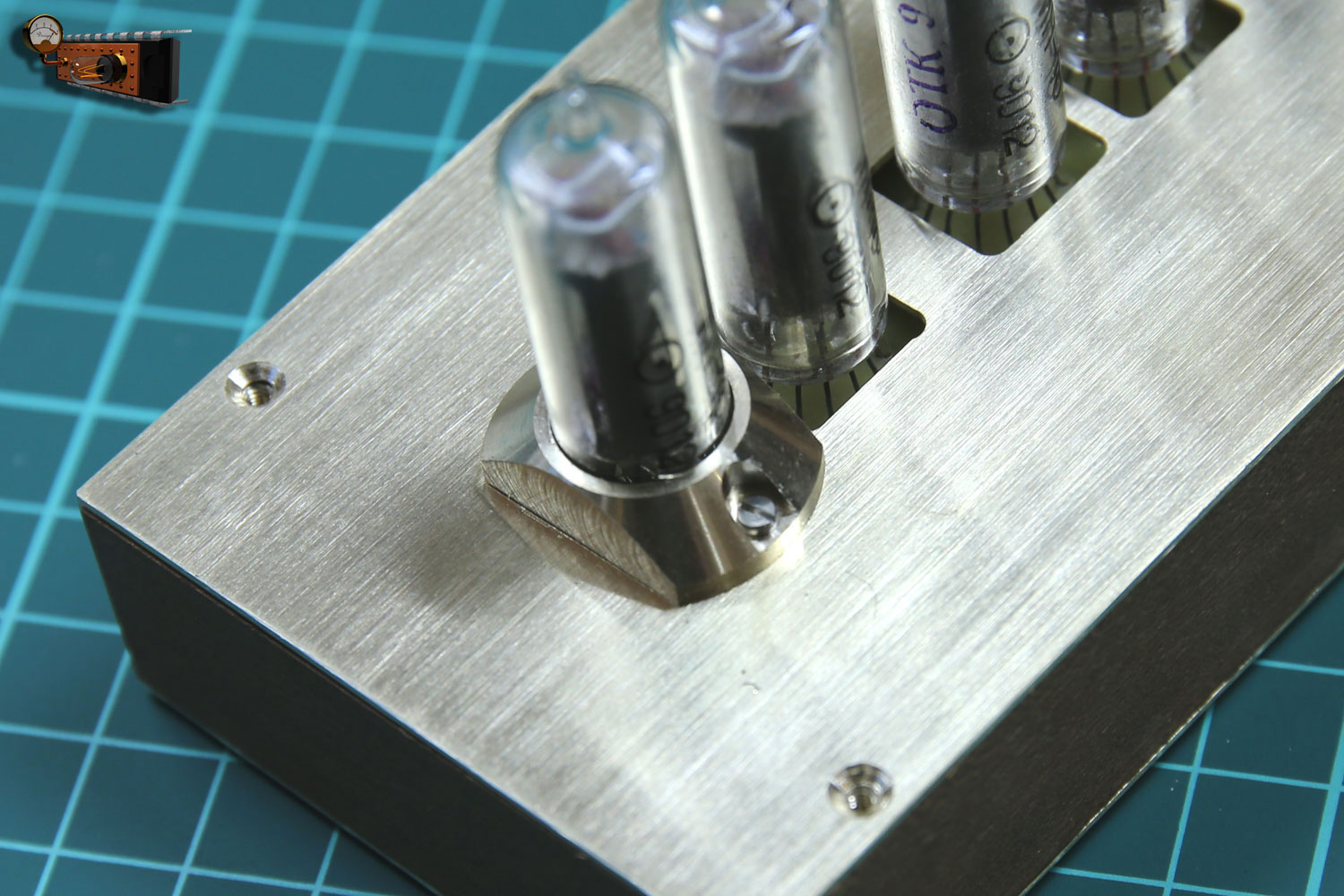

С тыльной стороны декоративный элемент крепится винтом М1.6

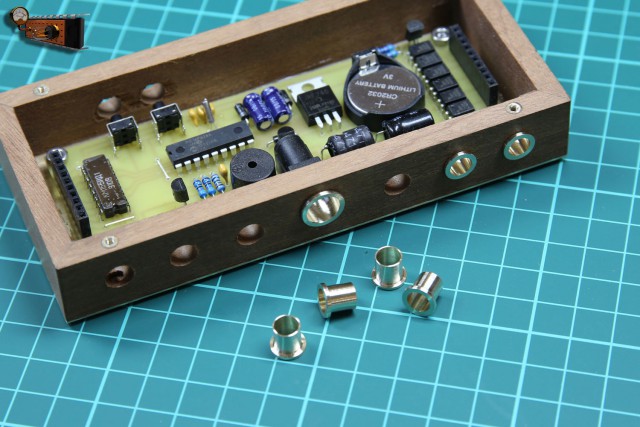

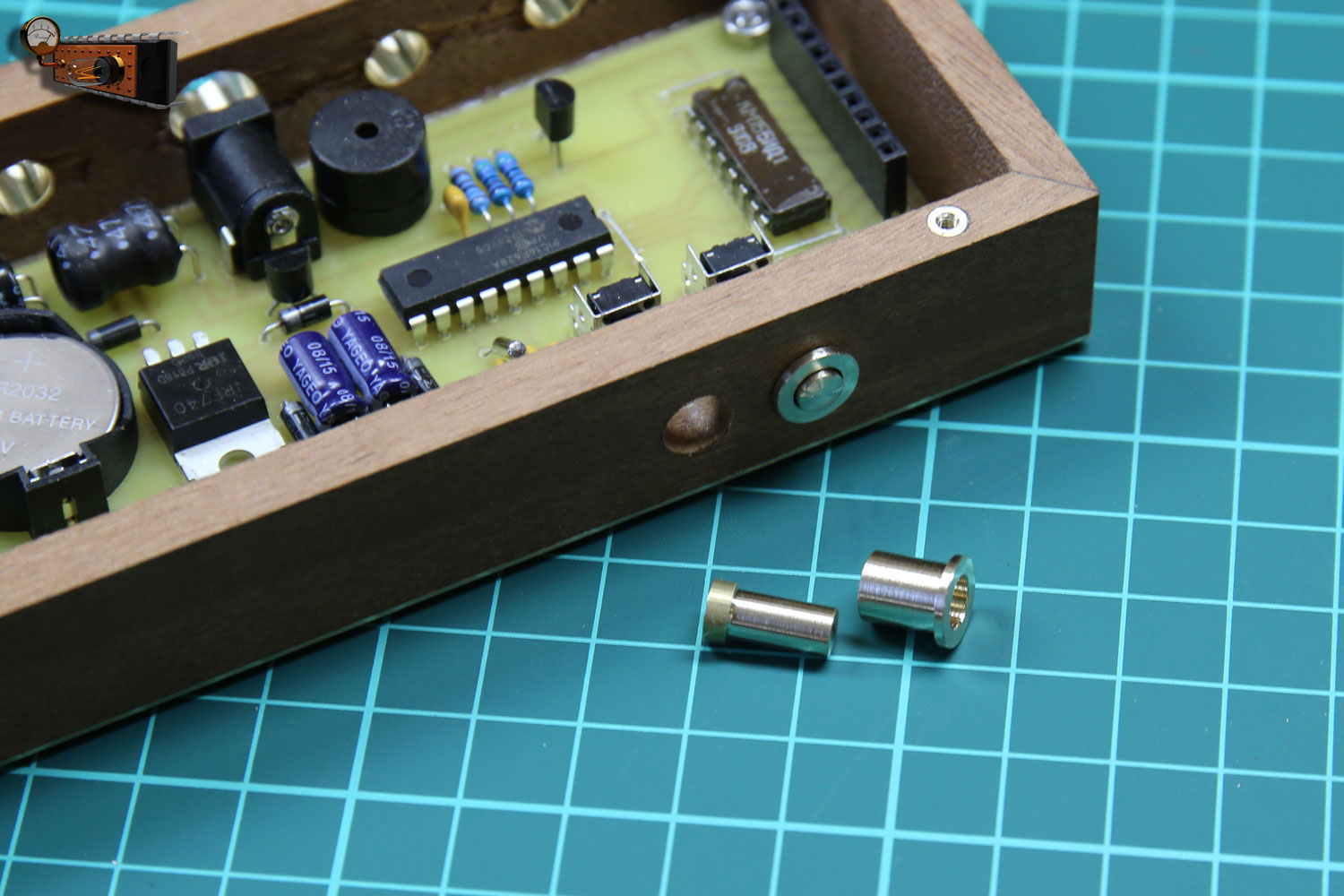

С обратной стороны корпуса сверлю отверстия под разъём питания и для вентиляции. В отверстия вклеиваю латунные кольца.

С передней стороны устанавливаю кнопки управления.

Сам корпус пропитан маслом и покрыт воском.

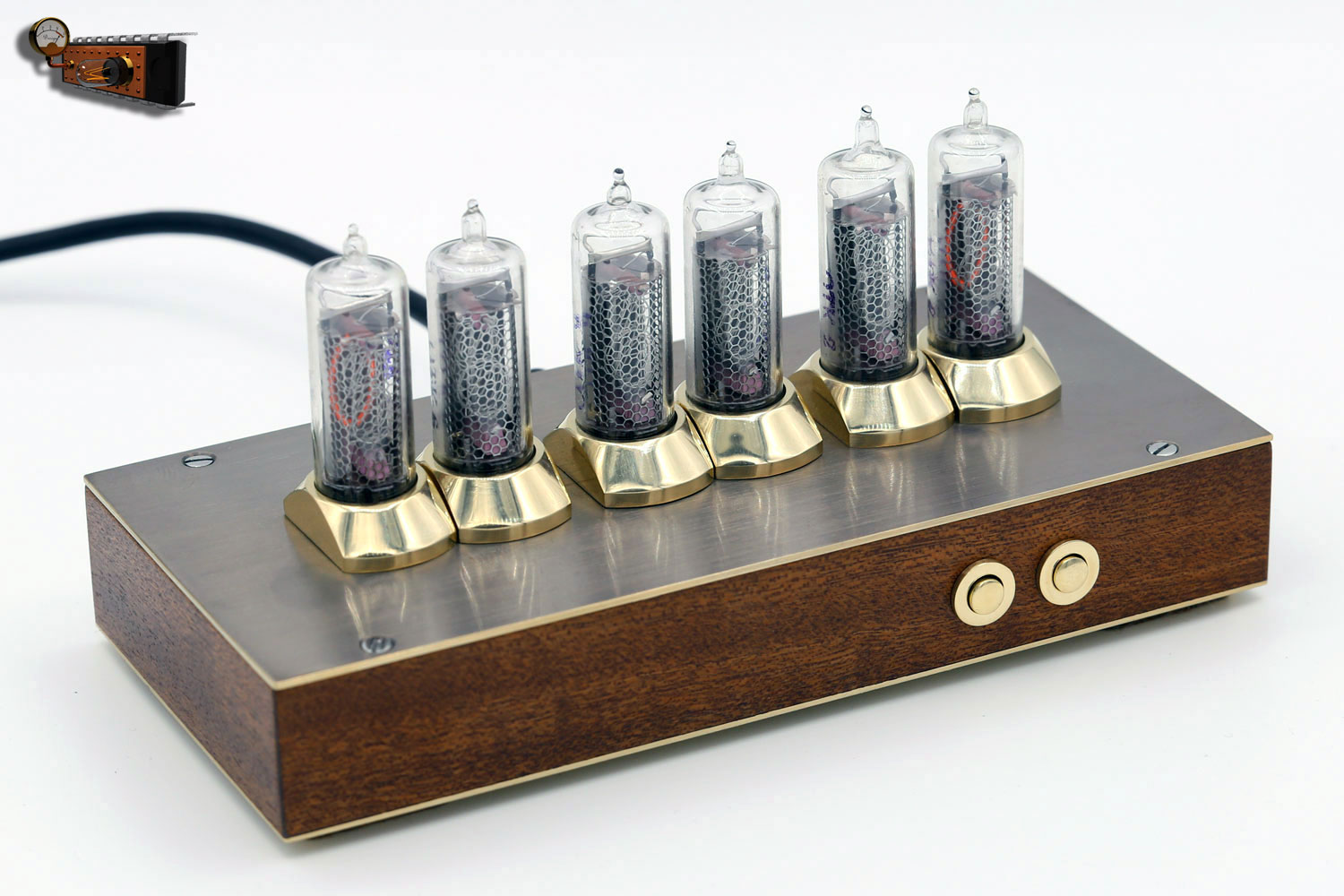

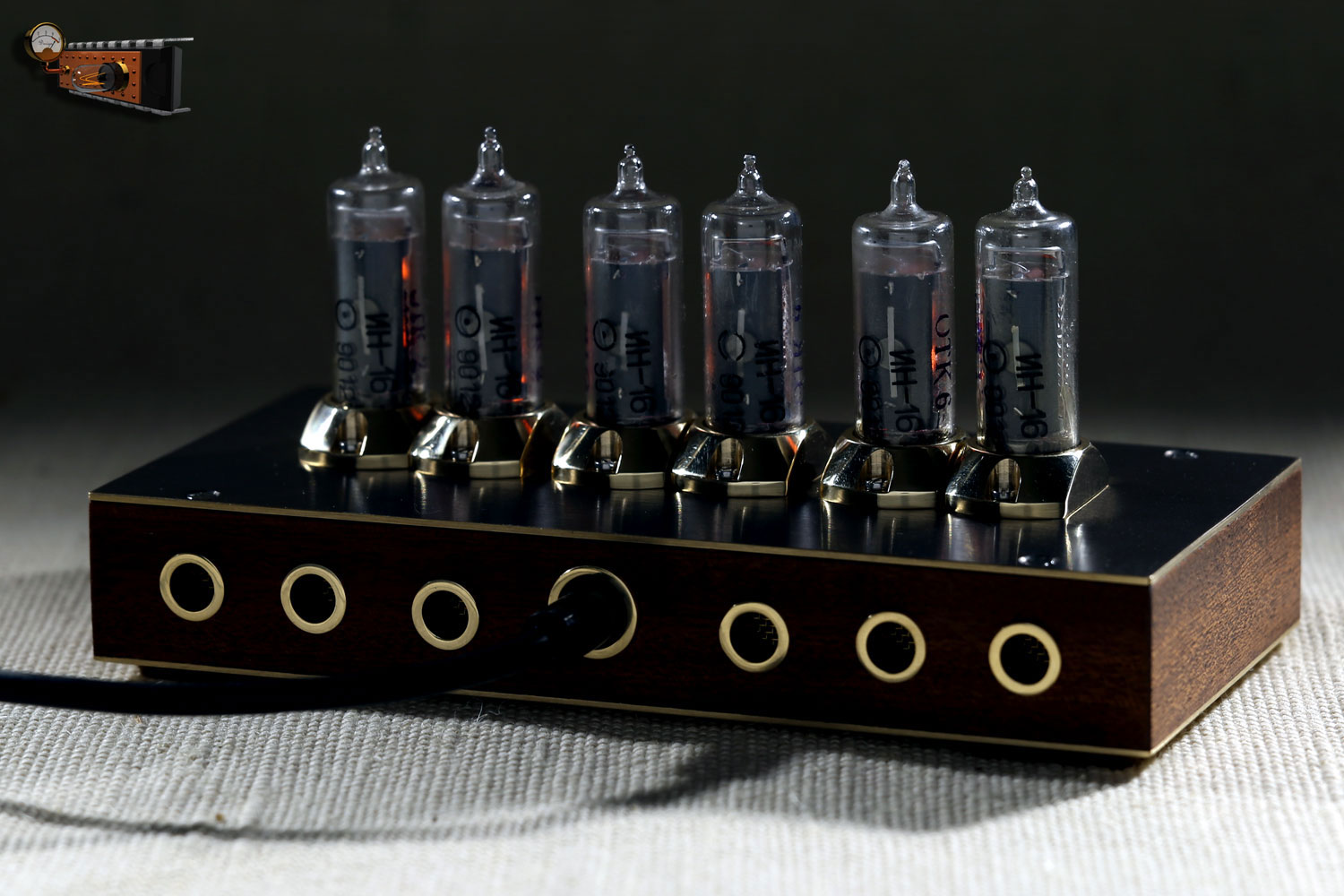

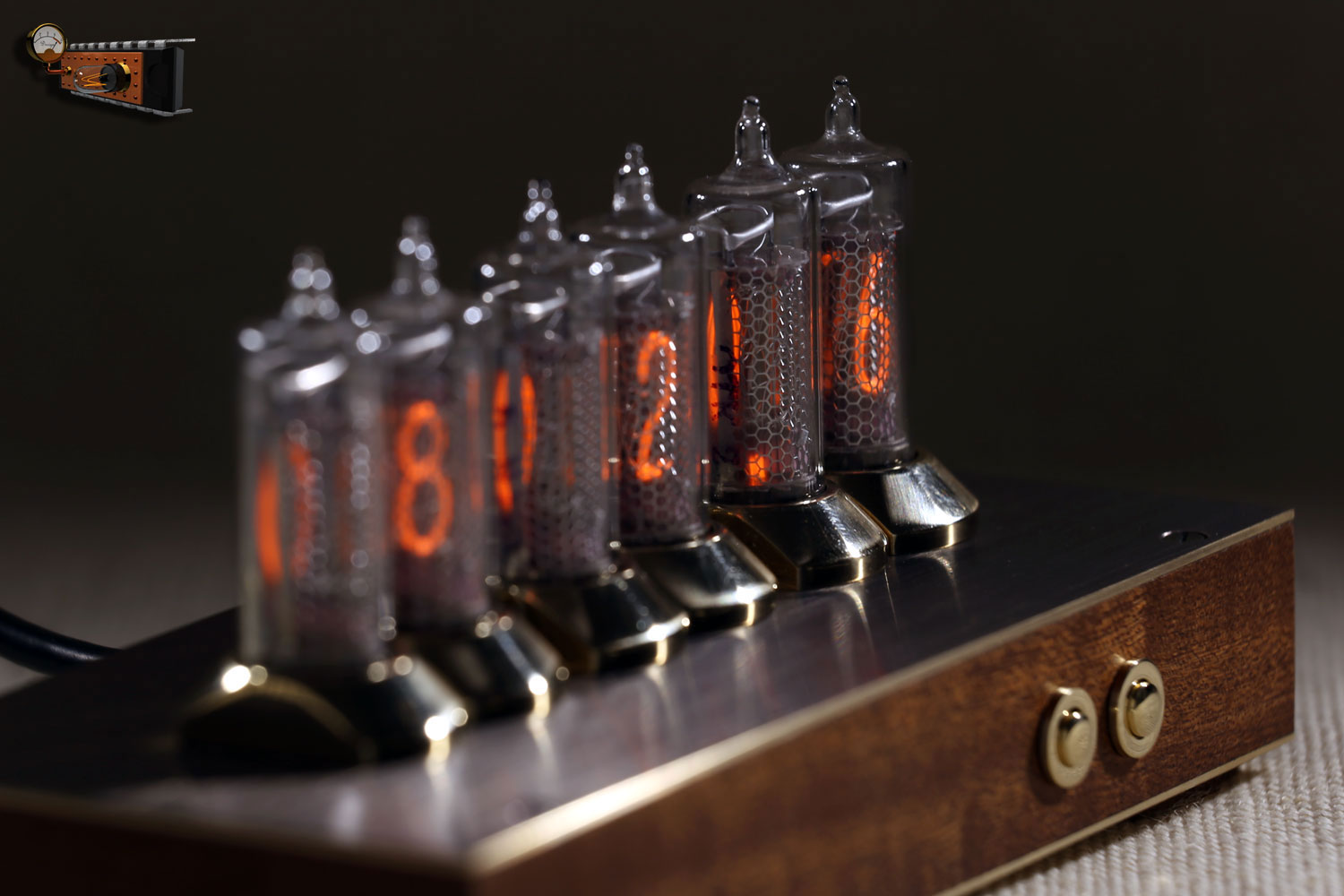

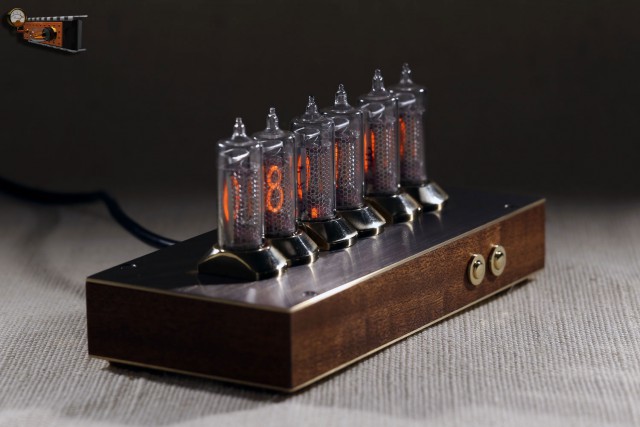

Вот то, что получилось в итоге.

02

03

04

05

06

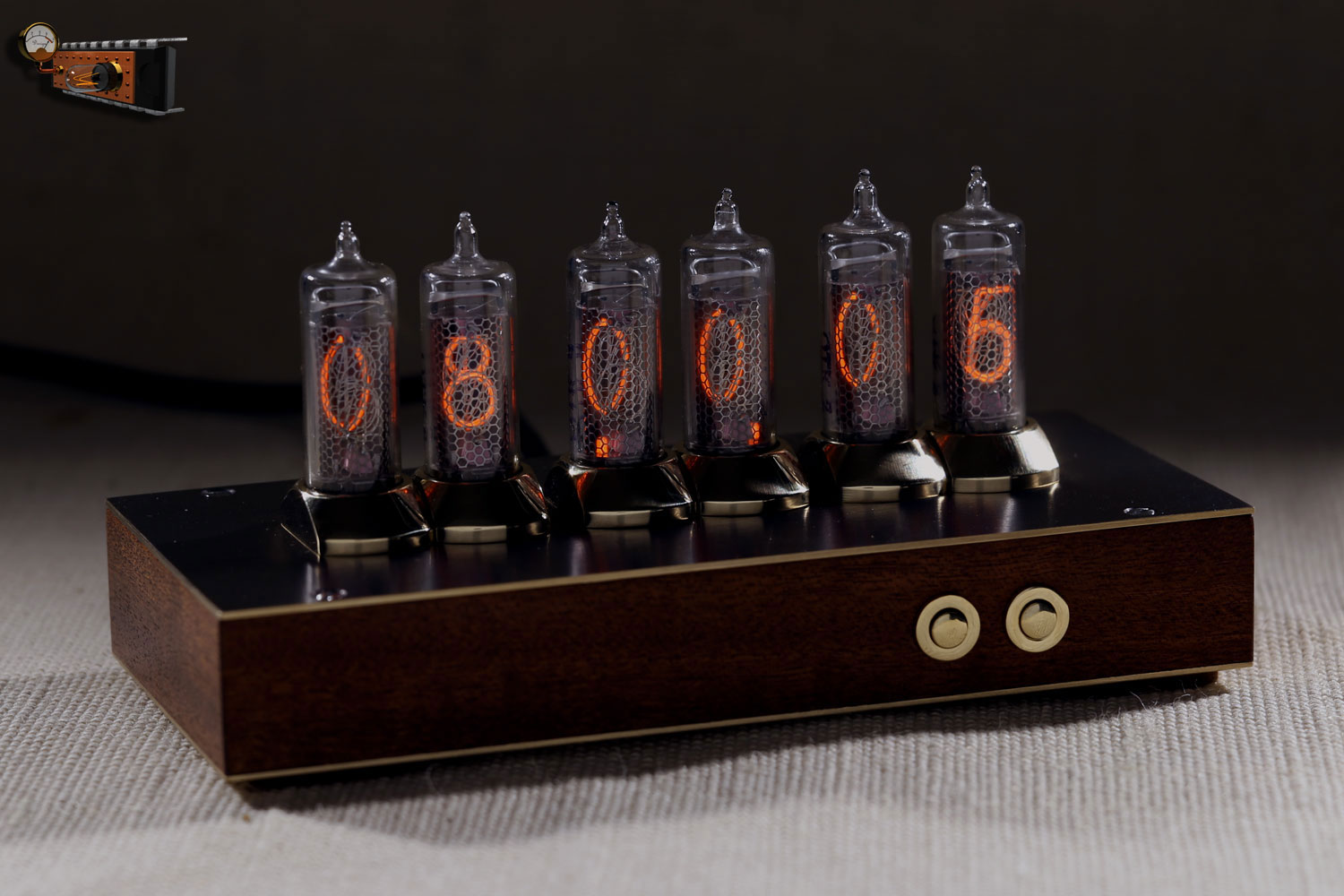

В работе часы имеют красивую анимацию. Цифры плавно сменяют друг друга. В такт секундам в лампах перемигиваются точки. Тёплое приятное свечение завораживает и успокаивает.

Небольшое видео демонстрации работы часов.

Благодарю за внимание!

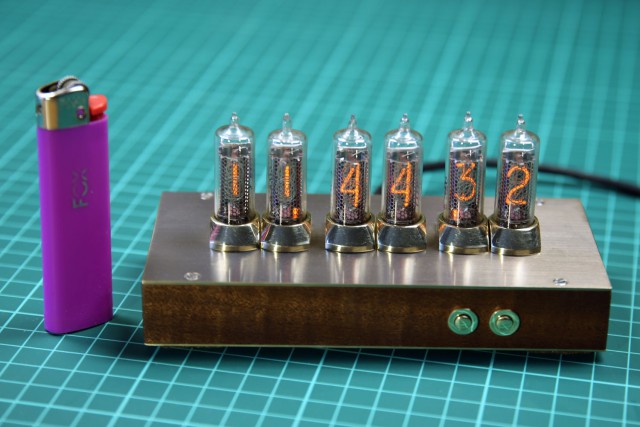

P.S. Для сравнения габаритов.
