Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика.

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
av245
30.01.2018 - 00:44
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Классификации конденсаторов.

Конденсаторы являются распространенными компонентами в радиоэлектронике. Они классифицируются по множеству показателей. Важно знать, какими моделями, в зависимости от характера изменения величины, представлены разные конденсаторы. Типы конденсаторов:

1. Устройства с постоянной емкостью.
2. Приборы с переменным видом емкости.
3. Подстроечные модели.

Это сообщение отредактировал av245 - 30.01.2018 - 00:54

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:44
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Тип диэлектрика конденсатора может быть разным:

- бумага;
- металлическая бумага;
- слюда; тефлон;
- поликарбонат;
- электролит.

По способу установки данные приборы предназначены для печатного и навесного монтажа. При этом типы корпусов конденсаторов SMD-модификации бывают:

- керамическими;
- пластиковыми;
- металлическими (алюминиевыми).

Следует знать, что приборы из керамики, пленки и неполярные виды не обладают маркировкой. Показатель их емкости колеблется от 1 пф до 10 мкф. А электролитные типы имеют форму бочонков в корпусе из алюминия и маркируются. Танталовый же тип производится в корпусах прямоугольной формы. Такие устройства бывают разного размера и расцветки: черные, желтые и оранжевые. На них также присутствует кодовая маркировка.

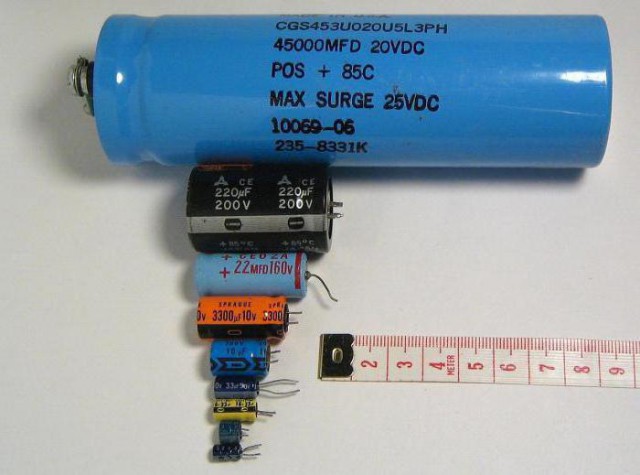

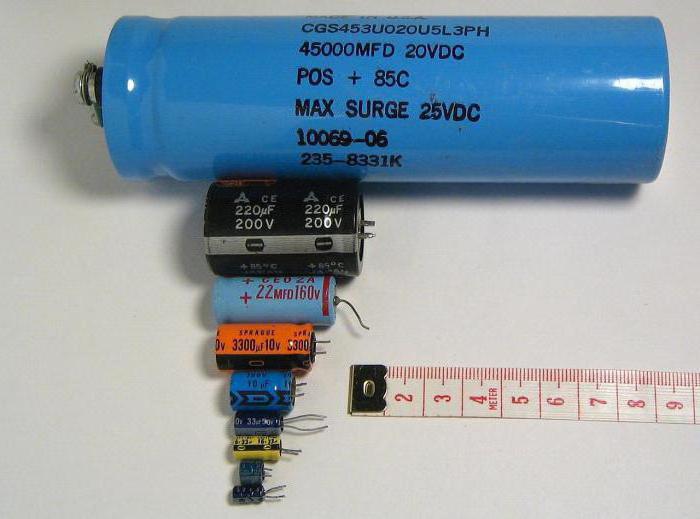

Электролитические конденсаторы из алюминия.

Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

Также следует отметить, что данный тип отличается полярностью. Это означает, что вывод устройства с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

Электролитические конденсаторы: типы и предназначение.

Типы электролитических конденсаторов представлены широким рядом. Они бывают:

- полимерными;
- полимерными радиальными;
- с низким уровнем утечки тока;
- стандартной конфигурации;
- с широким диапазоном температур;
- миниатюрными;
- неполярными;
- с наличием жесткого вывода;
- низкоимпедансными.


Это сообщение отредактировал av245 - 30.01.2018 - 00:44

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:45
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

Конденсаторы КМ

Существуют и глиняные конденсаторы типа КМ. Они используются:
- в промышленном оборудовании;
- при создании приборов для измерения, отличающихся высокоточными показателями;
- в радиоэлектронике;
- в сфере военной индустрии.


Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:45
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Устройства подобного типа отличаются высоким уровнем стабильности. Основу их функциональности составляют импульсные режимы в цепях с переменным и неизменным током. Их характеризует высокий уровень сцепления обкладок из керамики и долгая служба. Это обеспечивается низким значением коэффициента емкостного непостоянства температур.

Конденсаторы КМ при маленьких размерах имеют высокий показатель емкости, достигающий 2,2 мкФ. Изменение ее значения в интервале рабочей температуры у данного вида составляет от 10 до 90%.

Типы керамических конденсаторов группы Н, как правило, применяются как переходники или же блокирующие устройства и т. п. Современные приборы из глины изготавливаются при помощи прессовки под давлением в целостный блок тончайших металлизированных керамических пластинок.


Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:45
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге емкость конденсатора, пропорциональная показателю объема, резко возрастает.

Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

Конденсаторы на основе керамики.

Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

К плюсам данного типа можно отнести:

- малые потери тока;
- небольшой размер;
- низкий показатель индукции;
- способность функционировать при высоких частотах;
- высокий уровень температурной стабильности емкости;
- возможность работы в цепях с постоянным, переменным и пульсирующим током.

Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

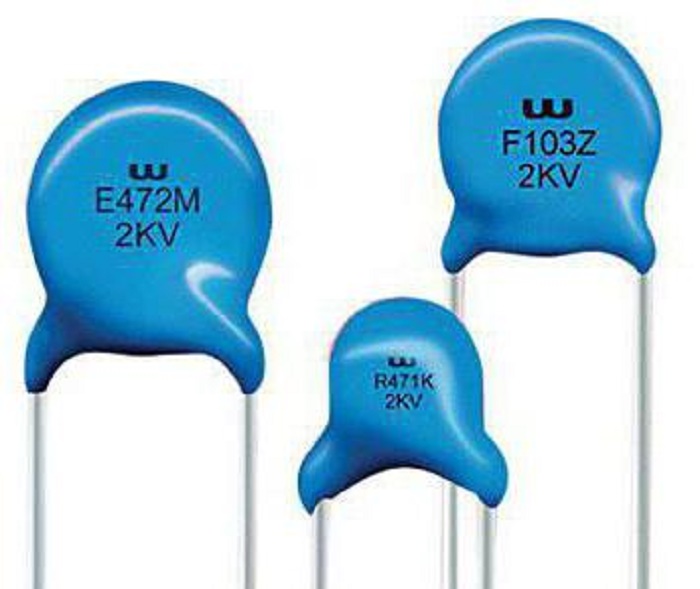

Плюсом высоковольтных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

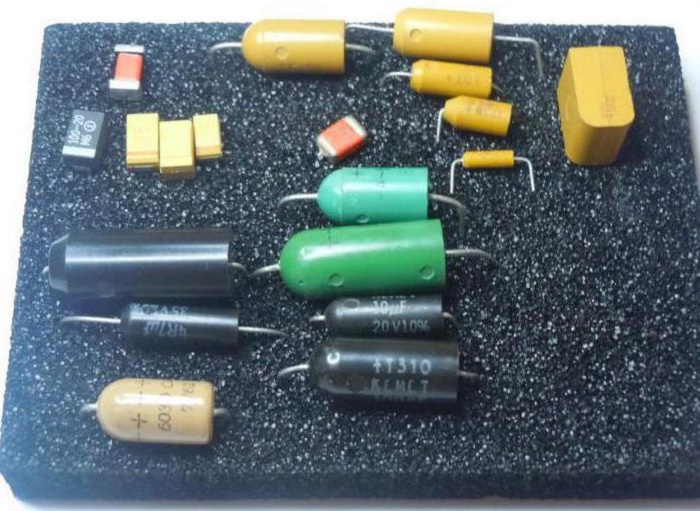

Танталовые устройства.

Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

- небольшой размер;
- показатель максимального рабочего напряжения составляет до 100 V;
- повышенный уровень надежности при долгом употреблении;
- низкий показатель утечки тока; широкий спектр рабочих температур;
- показатель емкости может колебаться от 47 nF до 1000 uF;
- устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

Разновидности корпусов.

Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.

2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка.

Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

- в машиностроении;
- компьютерах и вычислительной технике;
- оборудовании для телевизионного вещания;
- электрических приборах бытового назначения;
- разнообразных блоках питания для материнских плат, процессоров и т.д.


Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:46
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Поиск новых решений.

На сегодняшний день танталовые конденсаторы являются самыми востребованными. Современные производители находятся в поисках новых методов повышения уровня прочности изделия, оптимизации его технических характеристик, а также существенного понижения цены и унификации производственного процесса.

С этой целью пытаются снизить стоимость на основе составляющих компонентов. Последующая роботизация всего процесса производства также способствует падению цены на изделие.

Важным вопросом считается и уменьшение корпуса устройства при сохранении высоких технических параметров. Уже проводятся эксперименты на новых типах корпусов в уменьшенном исполнении.

Конденсаторы из полиэстера.

Показатель емкости этого типа устройства может колебаться от 1 nF до 15 uF. Спектром рабочего напряжения является показатель от 50 до 1500 V.

Существуют устройства с разной степенью допуска (допустимое отклонение емкости составляет 5%, 10% и 20%).

Это вид обладает стабильностью температуры, высоким уровнем емкости и низкой стоимостью, что и объясняет их широкое применение.

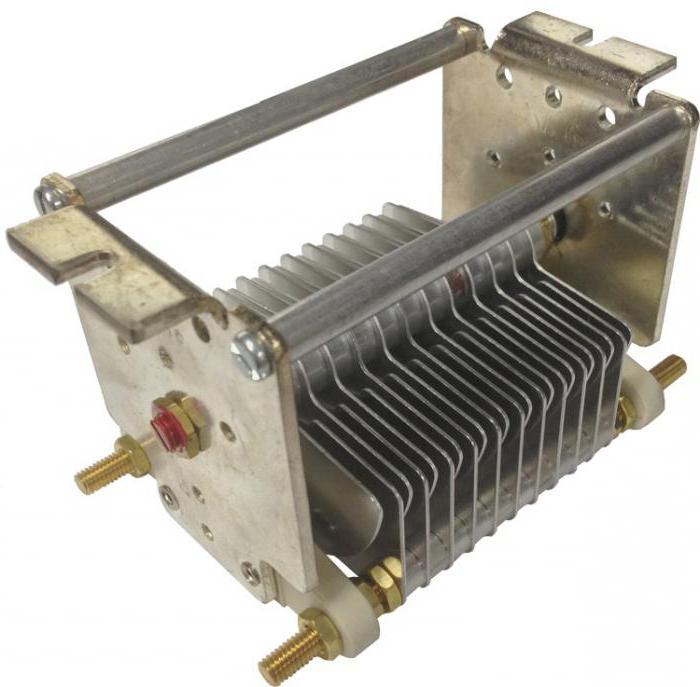

Конденсаторы с переменной емкостью.

Типы переменных конденсаторов обладают определенным принципом работы, который заключается в накоплении заряда на пластинах-электродах, изолированных посредством диэлектрика. Пластины эти отличаются подвижностью. Они могут перемещаться.


Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:46
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241
Подвижная пластина называется ротором, а неподвижная — статором. При изменении их положения изменятся и площадь пересечения, и, как следствие, показатель емкости конденсатора.

Конденсаторы бывают с двумя типами диэлектриков: воздушным и твердым.

В первом случае в роли диэлектрика выступает обыкновенный воздух. Во втором случае применяют керамику, слюду и др. материалы. Для увеличения показателя емкости устройства статорные и роторные пластины собираются в блоки, закрепленные на единой оси.

Конденсаторы с воздушным типом диэлектрика применяются в системах с постоянной регулировкой емкости (например, в узлах настройки радиоприемников). Такой тип устройства обладает более высоким уровнем стойкости, чем керамический.



Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
av245
30.01.2018 - 00:47
Статус: Offline


Приколист

Регистрация: 16.12.14
Сообщений: 241

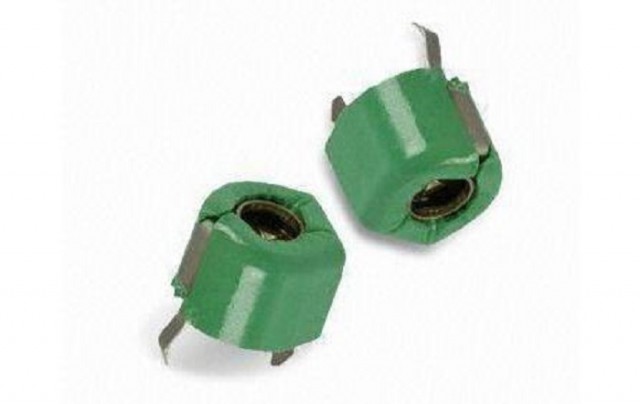

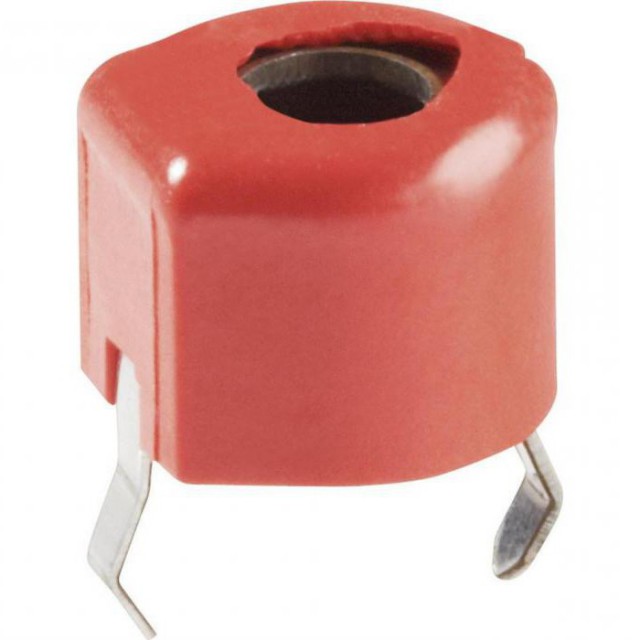

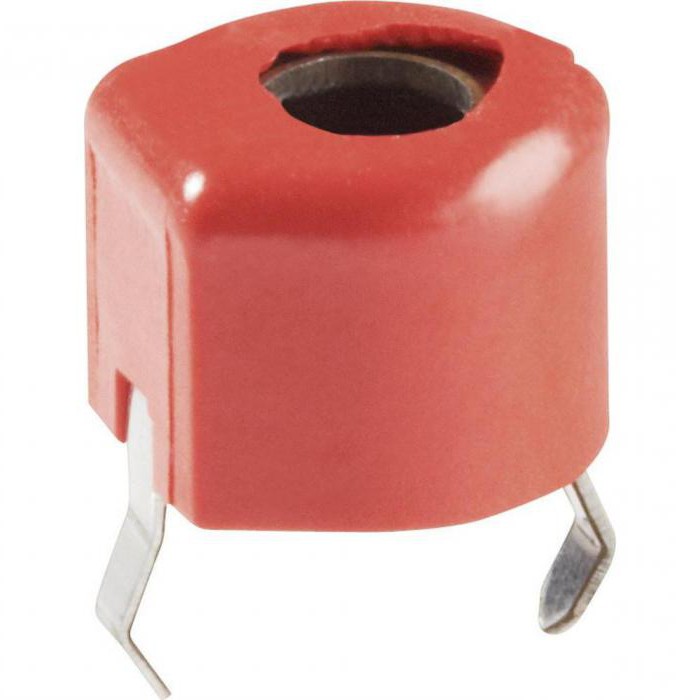

Подстроечный вид.

Самым распространенным видом являются подстроечные конденсаторы. Они относятся к переменному типу, но обладают меньшей износостойкостью, так как регулируются реже.

Типы конденсаторов этой категории в основе содержат металлизированную керамику. Металл функционирует в качестве электрода, а керамика выступает в роли изолятора.

Автор: Майя Музашвили

Это сообщение отредактировал av245 - 30.01.2018 - 00:56

[^]
BS
30.01.2018 - 00:48
23
Статус: Offline


Ярила

Регистрация: 12.12.05
Сообщений: 1436
http://fb.ru/article/245474/kakie-byivayut...-harakteristiki

и ссылку бы ещё приложил, 16 год как минимум. вернее всего статье лет 300.

и ваще, я сюда деградировать пришел!

Это сообщение отредактировал BS - 30.01.2018 - 00:49

[^]
VSkilled
30.01.2018 - 00:50
25
Статус: Offline


Хохмач

Регистрация: 19.09.14
Сообщений: 730
Цитата
1. Устройства с постоянной емкостью.
2. Приборы с переменным видом емкости.
3. Построечные модели.

Вот-вот...

С этого места поподробнее: и — чего из них строят?

Быть может — "подстроечные" ? От слова "подстраивать" ?
Цитата
Автор: Майя Музашвили

Понятно.

«Слова "белька", "стрелька" и "тарелька" — надо говорить без мягкого знака. А слова "сол", "фасол" и "свирел" — с мягким знаком! » ©

Грузинская тётенька перепечатала из грузинского справочника.

А, ТС — перепечатал у тётеньки. Бывает. В одном "букваре" слово "спектр" (везде!) по ошибке набрали как "кепстр". "Кепстральный анализ" — это звучало круто!

Вот, только — к чему ЭТО на развлекательном сайте?

Может, ещё "пособие для каменщика третьего разряда" — запостить?

Очень полезная книженция, кстати.

Это сообщение отредактировал VSkilled - 30.01.2018 - 01:00

[^]
gerad
30.01.2018 - 00:51
33
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989
аффтар. я не увидел в обзоре высоковольтные конденсаторы

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
BS
30.01.2018 - 00:51
14
Статус: Offline


Ярила

Регистрация: 12.12.05
Сообщений: 1436
бля, почитал...
Цитата
построечные конденсаторы
ебать... даже не читают, когда передирают

[^]
stasmel
30.01.2018 - 00:53
89
Статус: Offline


Шутник

Регистрация: 13.03.14
Сообщений: 29
...

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
gerad
30.01.2018 - 00:53
55
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989
слюдяные конденсаторы ксо. уже раритет

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
karas72
30.01.2018 - 00:54
53
Статус: Offline


Балагур

Регистрация: 19.11.14
Сообщений: 824
Про конденсаторы - знаю, что их усатые мужчины продают cool.gif

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
signat
30.01.2018 - 00:54
2
Статус: Offline


Приколист

Регистрация: 22.02.16
Сообщений: 323
Курсовая работа по электротехнике.

[^]
gerad
30.01.2018 - 00:55
24
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989
такие бывают

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
gerad
30.01.2018 - 00:55
6
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989
...

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
nikolas63
30.01.2018 - 00:56
42
Статус: Offline


Хохмач

Регистрация: 14.12.10
Сообщений: 776
КМки -наше ФСЁ! (кто в теме)

[^]
iurok
30.01.2018 - 00:56
40
Статус: Offline


Ярила

Регистрация: 13.11.16
Сообщений: 1894
В начале 80х ходил в радиокружок. Мало что понимал в этом, ничему особо не научился, может только паять. Помню Базу, эммитр коллектор, как контакты транзистора.
А теперь про конденсаторы. Занимался там один долбайоп, который развлекался тем, что заряжал конденсатор от розетки и подносил к кому-либо из детей. Никого не убило, но многие пугались. И был другой долбайоп, котрый решил проучить первого.

Второй взял батарею конденсаторов, размером с холодильник . и начал ее заряжать. На свое счастье это увидел Семеныч, руководитель радиокружка. Он принес какой-то тестер , измерил что-то там и изрек, что разряда этой батареи хватило бы, чтобы умертвить слона. Оба долбайопа были изгнаны из нашей радиобратии

[^]
Grosny
30.01.2018 - 00:56
2
Статус: Offline


Yukkodrocher typical

Регистрация: 11.02.16
Сообщений: 24781
Цитата (av245 @ 30.01.2018 - 00:47)
Построечный вид.


Может, блядь, поДстроечный все таки?

Это сообщение отредактировал Grosny - 30.01.2018 - 00:57

[^]
gerad
30.01.2018 - 00:56
19
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989
бумажный конденсатор

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
Yoy
30.01.2018 - 00:56
4
Статус: Offline




Регистрация: 23.03.13
Сообщений: 1090
Цитата
Самым распространенным видом являются построечные конденсаторы


в строительстве штоле применяют? popcorn.gif

[^]
gerad
30.01.2018 - 00:57
17
Статус: Offline


Ярила

Регистрация: 8.06.12
Сообщений: 1989

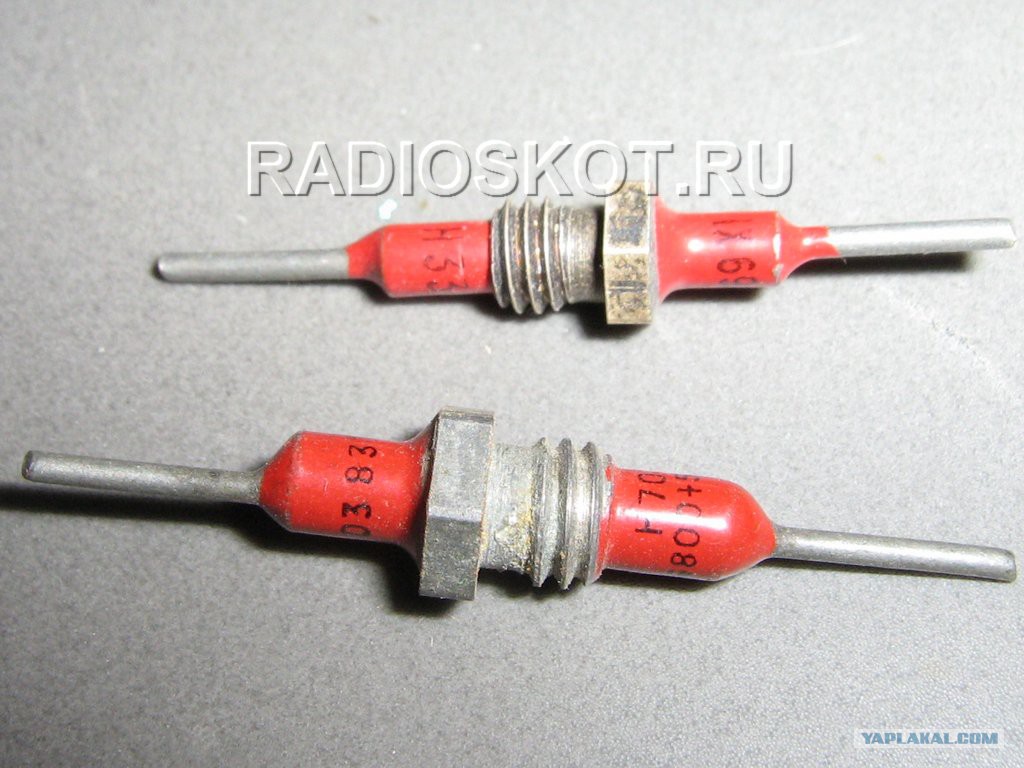

керамический проходной

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

[^]
