Ремонт мультиварки Redmond RMC-M23

[^]
Administration
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
KSB31
10.01.2018 - 20:02
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
Итак у родителей вот уже 4 года имеется мультиварка Redmond RMC-M23, три из которых у них глючил энкодер на панели управления. И если поначалу он вел себя в целом адекватно просто иногда перескакивал, то к данному моменту пользоваться мультиваркой стало очень сложно. Вот видео как оно работало к данному моменту:



Снимал видео уже в разобранном виде, пока была собрана снять не догадался ) По часовой стрелке все скачет как хочет, против часовой чуть получше.

Внутри имеется вот такая плата управления с таким вот интересным энкодером

Первым делом попытался найти такой энкодер на сайтах запчастей к мультиваркам Redmond - отдельно не продается, но есть в составе платы управления целиком. Но и сама плата к этой модели уже не выпускается, на всех сайтах либо нет в наличии, либо снято с производства. Там где есть наличие, в одно место позвонил, сказали, что на самом деле их нет, просто на сайте неправильно указано.

По картинкам нашел похожий энкодер SRGPWJ0200 от Alps. Но в наличии такого тоже нигде нет, он под заказ. Цена от 300 до 700 р и сроки от 3 до 6 недель.

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:02
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
В общем от родителей получил добро на "слегка видоизменить внешний вид мультиварки во имя ее работоспособности"

Ну думаю щас прикручу обычный энкодер типа EC11 и все заработает,отпаял ножки того, на проводках подключил ножки нового, включил и .... фиг там. Стало лучше но все равно глючит и скачет, попробовал еще парочку все тоже самое.
Посмотрел логическим анализатором моменты переключения и увидел, что даже у новеньких (но недорогих) энкодеров имеется дребезг контактов в момент переключения:

"поворот нового энкодера с одного фиксированного состояния в другое каналы А и В"

Это сообщение отредактировал KSB31 - 10.01.2018 - 20:03

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:03
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137

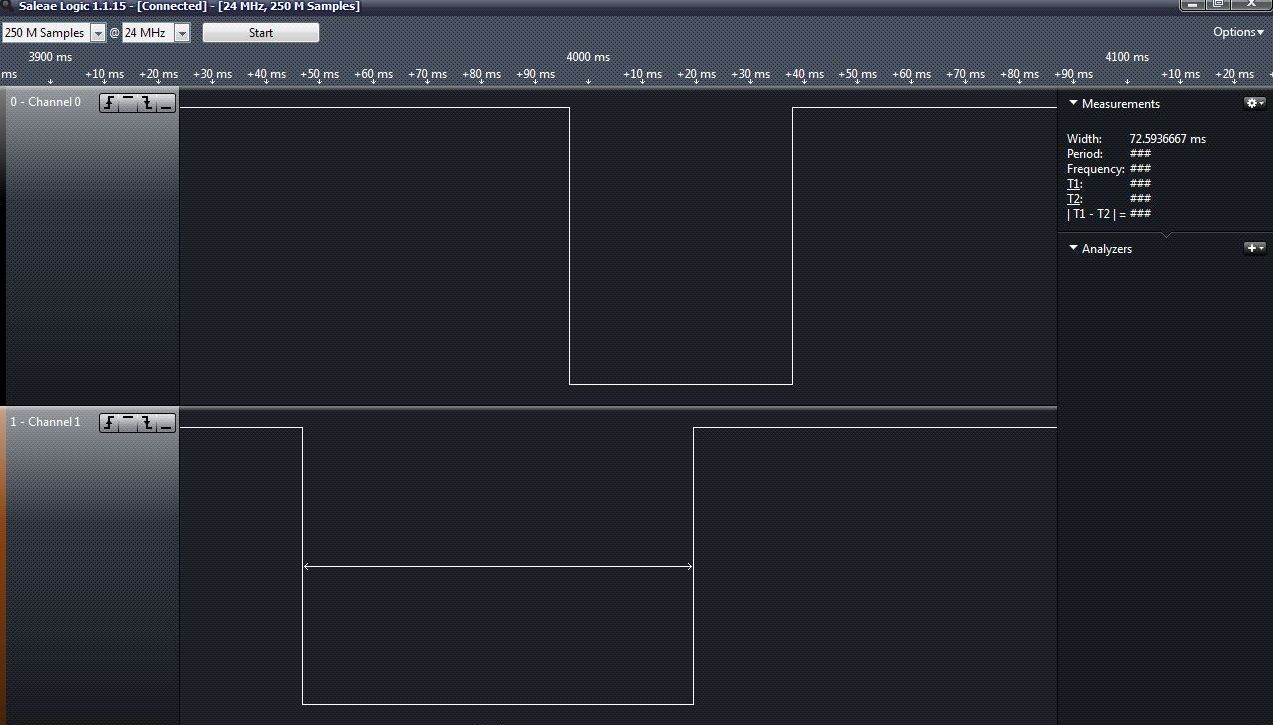

"увеличение заднего фронта канала В"

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:03
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
"еще большее увеличение заднего фронта канала В, как видно есть дребезг"

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:04
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
"увеличение переднего фронта канала А, тут тоже дребезг"

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:05
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
А вот такой треш творится у недорогого энкодера после продолжительного использования:

"кардиограмма поюзаного энкодера"

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:05
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
увеличение

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:05
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
еще

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:06
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
Снять лог с энкодера с мультиварки чтото не догадался так что фот не будет.

Раз мультиварка подглючивает от малого дребезга нового энкодера вывод один - никакой фильтрации дребезга контактов (ни программной ни аппаратной) в этой схеме нет. Т.е. она будет работать только с очень качественными энкодерами и только пока они новые и переключаются без дребезга. Это подтверждается и тем, что у родителей она меньше года проработала нормально и такая же мультиварка у сестры моей тоже быстро вышла из строя.
Вот не верю я, что разработчики из Рэдмонда не в курсе про дребезг любых механических переключателей, тут явно чувствуется, что отсутствие фильтрации сделано умышленно, чтобы как раз к окончанию гарантии люди бежали либо в ремонт, но уже за деньги, либо за новой мультиваркой.



В общем надо было фильтровать дребезг. Программно это уже не сделать (ну если только редмонд не поделится исходниками), остается аппаратно. Для этих целей есть триггер Шмидта с временной задержкой включения и выключения ( подсмотренно здесь, еще про него можно почитать тут)

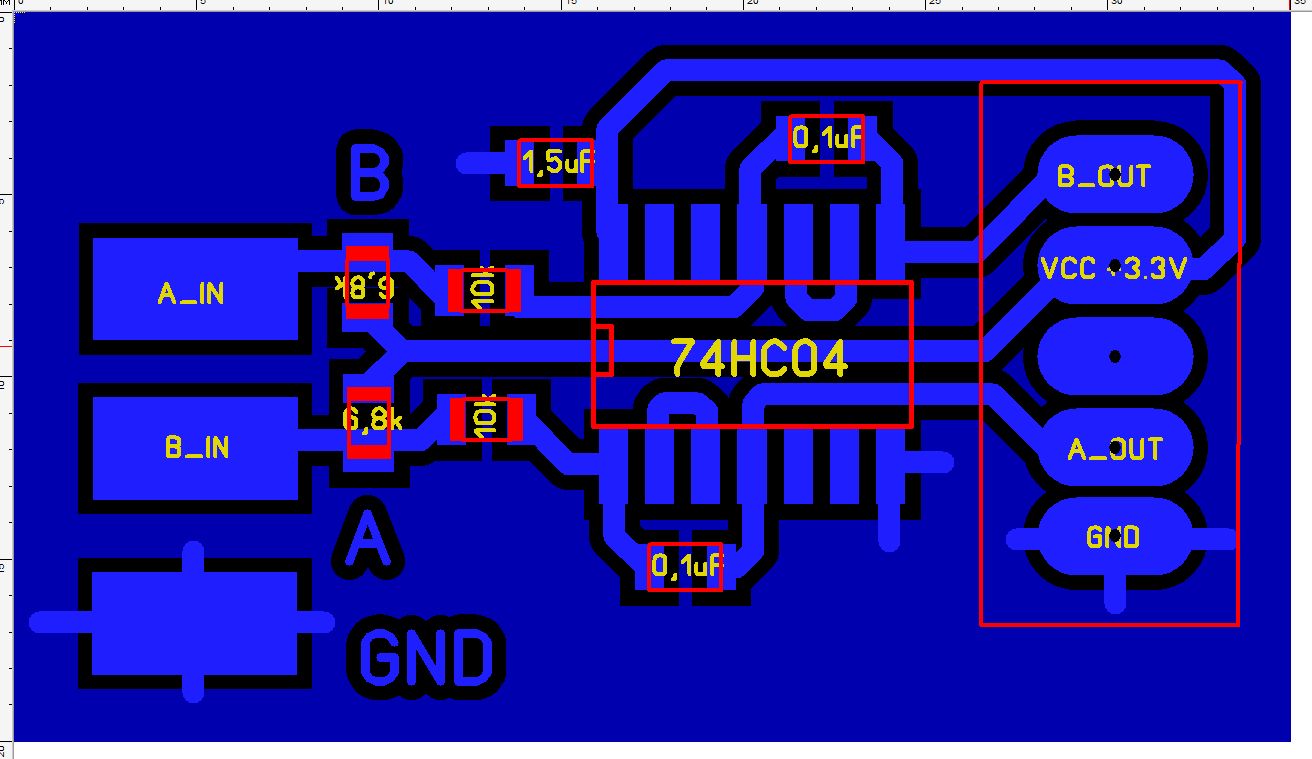

В итоге родилась вот такая платка на два канала (у энкодера два канала А и Б):

Это сообщение отредактировал KSB31 - 10.01.2018 - 20:09

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:10
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
вживую

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:10
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
"сигналы с энкодера до и после платы с триггером Шмидта"

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:11
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
как видно дребезг уходит, но есть небольшое временное смещение. Именно в ширине этого смещения и "съедаются" ложные переключения.

Далее на плате управления были найдены +3,3 вольта и земля. К 3,3 подходил красный провод, а к земле как ни странно белый, а черный это какой-то другой сигнал. На питание, землю и те места куда подключались каналы А и В штатного энкодера запаял проводки и подпаял к ним разъем с другой стороны:

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:12
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
Кстати в схеме надо использовать именно микросхему 74HC04, а не 74HCT04 так как у последней по даташиту минимальное рабочее напряжение 4,5 В. Хотя не исключаю что и она будет работать от 3,3, но не проверял.

Плату после пайки покрыл цапон лаком (был только красный )) (изначально плата тоже имела прозрачное лаковое покрытие

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:14
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
А дальше к ужасу перфикционистов было сделано отверстие в корпусе мультиварки и туда установлен новый энкодер

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:15
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
платка с тригером за неимением соответствующего размера термоусадки была замотана в черную (синей тоже увы не было) изоленту, подключена к разъему платы управления и подпаяна к энкодеру

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:15
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
Далее все собрано. получилось вот так:

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:16
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
...

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:16
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
...

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:17
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137
Ну а вот видос как оно работает теперь:




[^]
KSB31
10.01.2018 - 20:19
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137



вот файл платки

P/S/ может возникнуть вопрос почему было не подключить штатный энкодер через плату с триггером. Эта идея естественно посетила и меня, и не пришлось бы портить внешний вид. Но штатный так и не заработал, стало чуть лучше но все равно ад. Увеличение времени задержки в два и четыре раза тоже не исправило ситуацию. Видать в нем совсем уже все плохо. Я его разобрал

Ремонт мультиварки Redmond RMC-M23

[^]
KSB31
10.01.2018 - 20:19
Статус: Offline


Весельчак

Регистрация: 20.01.17
Сообщений: 137

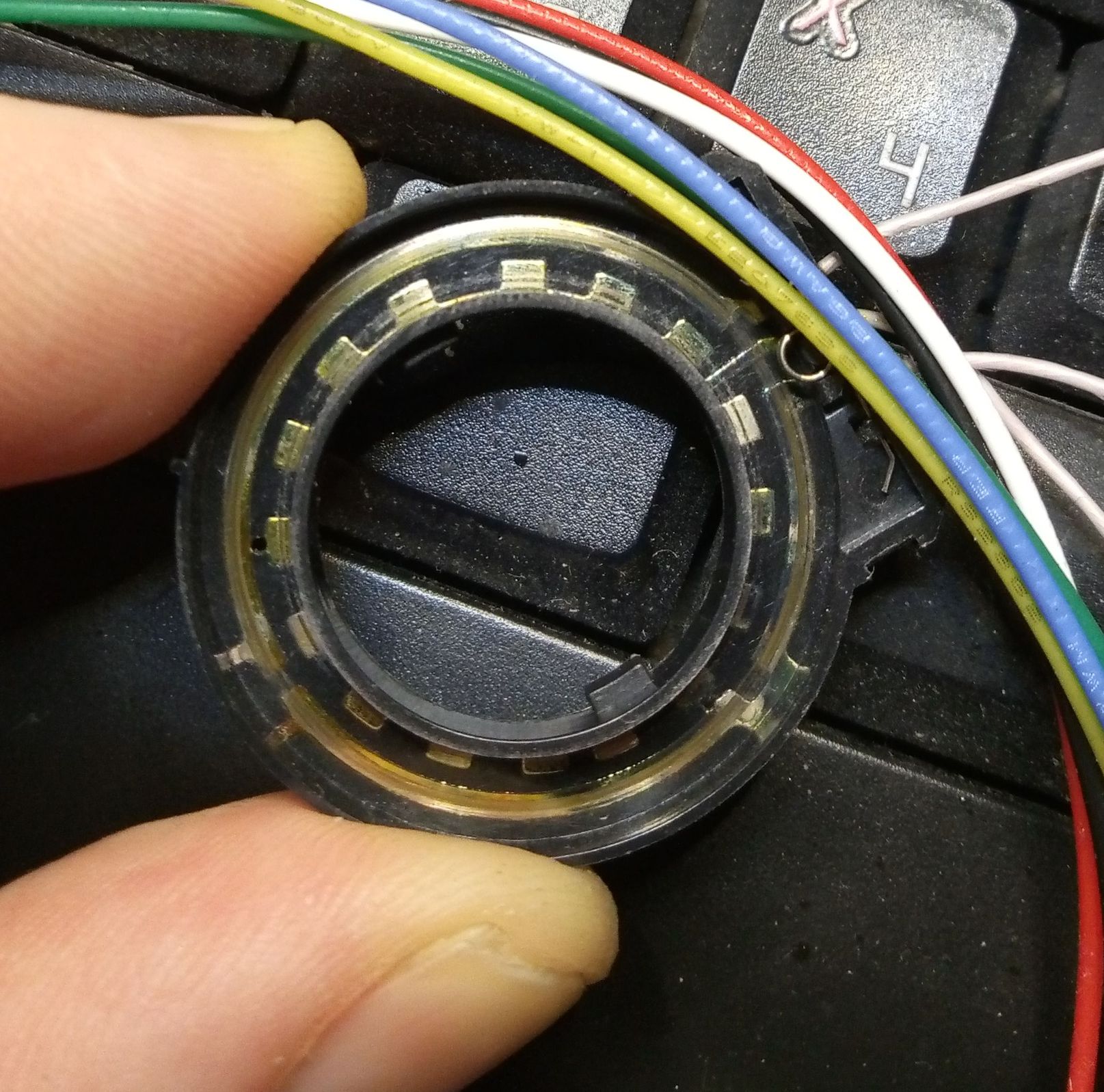

на фото видно плохо, но по факту пластик между контактами довольно сильно стерся и получается каждый раз полхунок "заскакивает" на контакт а потом спрыгивает и все время дребезжит. Можно наверное было наждаком сровнять высоту контактов и пластика, но я не стал. А привело видимо к этому полное отсутствие какой либо смазки. Если она и была то видимо от нагрева вся стекла вниз.

Всем спасибо за внимание, может быть комуто мой опыт окажется полезным.

Закончил.

[^]
