У каждого маленького человечка могу быть свои секреты и тайны, которые он хотел бы спрятать от взрослых. Когда-то и мы были маленькими и свои секреты прятали в неожиданных для родителей местах: под поднимаемыми досками пола, за отходившими плинтусами, в рамах складных велосипедов, в захламленных дедушкиных подвалах...
С тех пор многое изменилось, то ли в мире, то ли в наших головах, наших подросших детей уже не очень интересует велосипед, в зоне их обитания нет подвалов, а доски пола у нас больше не отрываются, так как умные люди изобрели хорошие двухкомпонентные клеи. Но свои маленькие секреты у детей остались, а значит у них осталась потребность их прятать. Интересно, сможем ли мы им помочь? ))) Давайте посмотрим

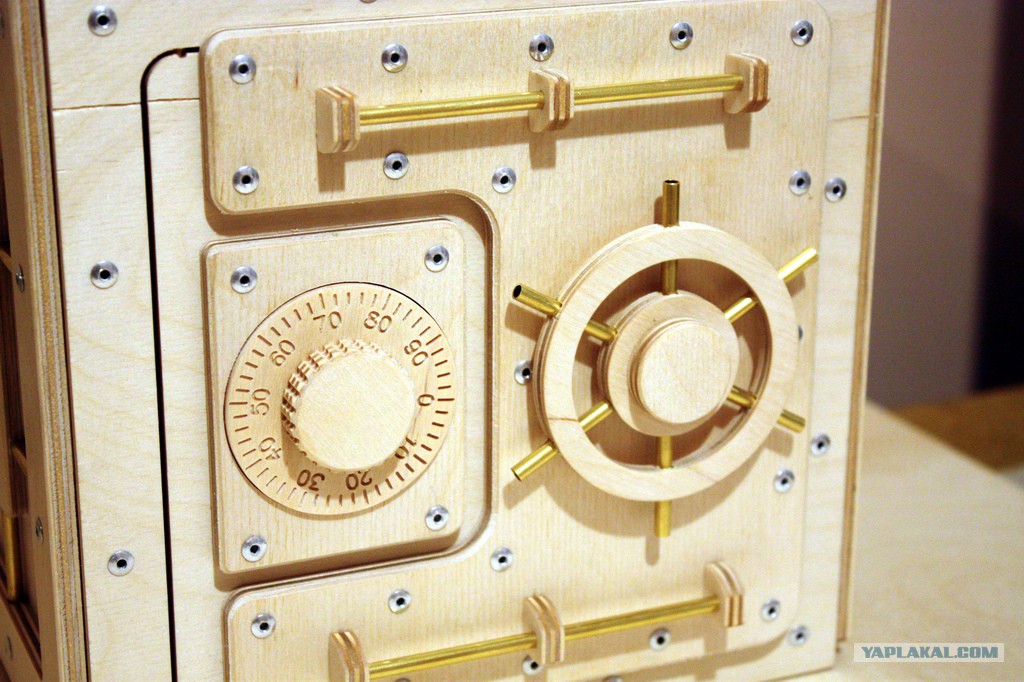

Где ребенку хранить свои секреты?

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
sks777
9.01.2018 - 22:54
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Сразу предупрежу, чукча не читатель, чукча писатель, поэтому имеющие аллергию на многобукф, скролят вниз к картинкам. Имеющим пристрастие к инженерии следующие абзацы.

Идея личного детского сейфа посетила меня еще несколько лет назад, когда я глазел на ассортимент металлических ящиков от почти игрушечных, до шакфов, размером с одежный. Прошло немного времени и у меня появился дома небольшой станочек для выпиливания всякой всячины из дерева и фанерки. И тут я вспомнил о своей давней идее иметь свой маленький личный сейф. Неделю вынашивал идею. Затем начал потихоньку собирать информацию о конструкциях, замках и механизмах. Был очень поражен, увидев на ютубе, что упрощенную копию настоящего лимбового сейфового замка можно сделать буквально из гофрокартона!

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 22:57
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Неужели имея в руках такой мощный инструмент как фрезер я не изготовлю этот замок из фанеры? Признаюсь, к тому моменту у меня уже был небольшой опыт изготовления изделей из фанерки, но очень небольшой, станок, к моменту начала создания сейфа был у меня месяца полтора. За это время я сделал на нем несложное изделие, которое я выложу на форум позже. Сейф стоял передо мной серьезной задачей, с множеством непонятных узлов и способов их соединения. Но ни что не привлекает нас так, как трудности. Итак, вперед!

Первое, что мне не нравилось в игрушечных лимбовых замках, так это совершенно примитивная ручка открывания дверцы сейфа, которая никак не вязалась с тонкой идеей самого замка (лимбовый замок это замок с вращающимся диском, который для открывания сейфа нужно повернуть на определенный угол сначала в одном направлении, потом в другом направлении, потом снова в первом до определеныых значений, ну, совсем как в фильмах про гангстеров),

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 22:58
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
То есть замок это интеллектуальный узел, а ручка открывания это кусок арматуры, загнутый под углом. Диссонанс. Стал искать более оригинальное решение, чем простой засов с ручкой. Долго искать решения не пришлось, еще свежи были воспоминания от борьбы с воротами гаража с ригельными замками по периметру после их проседания. Итак решено! Ригели в трех направлениях.

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 22:58
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Наш замок должен быть совмещен с устройством выдвигающим и втягивающим 3 ригеля. Работая по вечерам после работы я достаточно быстро, в течении недели расчертил и повыпиливал отдельно лимбу и отдельно блок управления ригелями, конструкцию которого мне подсказала вот эта картинка из тырнета.

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:00
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Оба узла были готовы, но совместить их в один блок никак не получалось. Ригели не должны открываться когда дверца закрыта и лимба не должна вращаться, пока дверь открыта. Мучился еще неделю, чертил пружинные схемы. Почему-то решил, что там должна стоять пружина, поджимающая элемент соединения этих двух механизмов. А так как у нас планируется изделие из фанерки only, то эту пружину чертил, пилил, тестировал и браковал тоже из фанеры. Может кто-то и удивиться, но фанера тонким слоем или перфорированная это отличный гибкий материал. Но габариты моего изделия исключали пространственный размах, необходимый для достаточных пружинных качеств и раз за разом варианты моих пружин ломались от недостатка гибкости. Станок уже неделю крошил фанеру в труху и работал на помойное ведро. Решение, простое и стройное как сам лимбовый замок пришло мне как Менделееву, почти во сне. Засыпая вертел в руках куски механизма, в сотый раз обдумывая способы соединения. Наверное Вселенная устала от моих потугов и сдалась. Весь следующий день не мог нормально работать, прятал под рабочими окнами Компас, в котором урывками дочерчивал сопряжение двух замков. прошло 2,5 недели с момента старта моего проекта.

[^]
sks777
9.01.2018 - 23:03
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Узел замков был изготовлен и испытан. Вот что из этого получилось. С этого момента с поверил, что я справлюсь с этой игрушкой.

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:05
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
После изготовления дверцы встал вопрос внешнего интерьера ящичка. Дизайнер из меня более слабый чем инженер, но я твердо решил пробиться и через это. Еще неделю по вечерам рисовал, придумывал, браковал идеи. Еще раз убедился, что дизайн не мой конек, ну очень тяжко мне все это давалось, инженерить в сто раз проще. В итоге то, что получилось выношу на суд общественности. Мне лично мое детище нравиться, потратив на него немногим больше месяца вечерних занятий мои дети получили увлекательную игрушку и место сохранения своих маленьких секретов )
PS И уже успели закрыть его, прежде чем я записал код открывания, пока я выходил выносить пиленную фанеру. Отрывал заднюю стенку, чтобы распотрошить замок и снова все собрать.
PPS Замок изготовлен со сменой кодовой комбинации, которую можно изменить открыв сейф и сняв крышку с замка, так что личные тайны детей надежно защищены от наших с женой посягательств )))

[^]
sks777
9.01.2018 - 23:05
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
первая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:05
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
вторая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:06
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
третья

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:06
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
четвертая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:06
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
пятая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:06
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
шестая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:07
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
седьмая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:07
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
восьмая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:07
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
девятая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:08
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
десятая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:08
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
одинадцатая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:08
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
двенадцатая

Где ребенку хранить свои секреты?

[^]
sks777
9.01.2018 - 23:10
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
Всем, кто нашел в себе силы не ломать без предварительных просьб и просто дождаться, большое спасибо!

[^]
sks777
9.01.2018 - 23:12
Статус: Offline


Шутник

Регистрация: 21.04.14
Сообщений: 81
изделие не претендует на совершенство, шип-паз собирается иначе, все это знаю, но это просто моя вторая модель, так что прошу не судить строго )

[^]
smekalof
9.01.2018 - 23:12
20
Статус: Offline


Лентяй

Регистрация: 10.01.12
Сообщений: 9360
Весьма неплохо! bravo.gif
Я бы в детстве от такого сейфа обалдел бы от радости, а остальные от зависти.

Это сообщение отредактировал smekalof - 9.01.2018 - 23:15

[^]
Steban
9.01.2018 - 23:12 [ показать ]
-21
rus2205
9.01.2018 - 23:13
2
Статус: Offline


Ярила

Регистрация: 1.02.14
Сообщений: 5082
Цитата (sks777 @ 9.01.2018 - 23:10)
Всем, кто нашел в себе силы не ломать без предварительных просьб и просто дождаться, большое спасибо!

да пожалуйста, чо там уж

[^]
