Колхозный Хай-Фай или когда выкинуть жалко, а слушать - невозможно.

Имеем акустическую стерео систему от именитого бренда Creative под именем А35 и модельным номером MF1630.

Вот эта мерзость

Та же хрень, вид с боку.

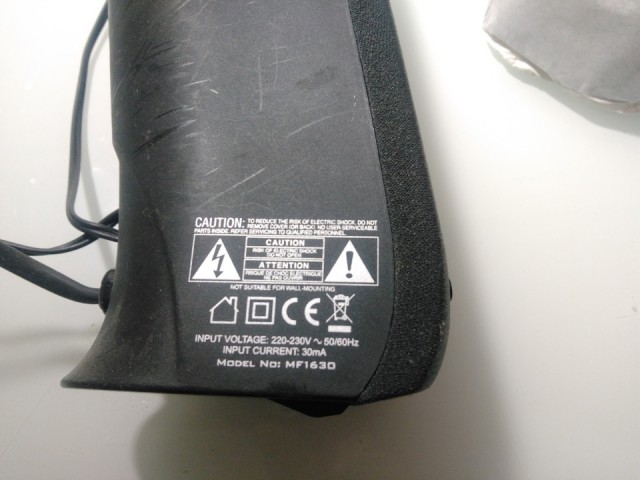

Вид снизу.

Вся эта колоссальная мощь по заверениям производителя потребляет 30ма от розетки, 230х0.03, получаем почти 7 ватт.

Мускулами акустической системы выступает усилитель мощности, выполненный по этой превосходной схеме:

Характеристики, не побоюсь этого слова - Усилителя! следующие:

Количество каналов: 2
Выходная мощность, Вт: 2x2.3
Напряжение питания, В: 15
Тип корпуса: dip16
Напряжение на нагрузке, В: 9
Сопротивление нагрузки, Ом: 4
Вид напряжения питания: однополярное

Как видим, этот монстр имеет конструктивную мощность в 5Вт и является стереофоническим!

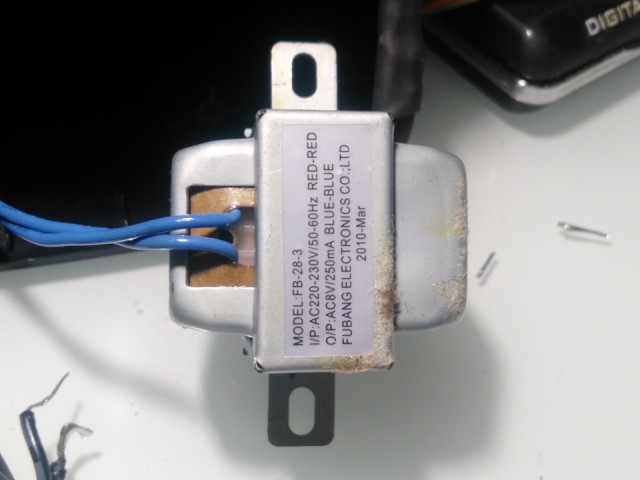

Сердце — энергетическая установка этого монстра, построена на базе силового понижающего трансформатора модели FB-28-3, что наверняка не несёт никакого смысла, с током вторичной обмотки 250ма и напряжением 8В. То есть, силовая установка мощностью целых 2Вт, при конструктивной мощности усилителя в 5Вт. Потрясающий запас!

Корпус этой хай-энд хайфай системы выполнен из особого материала толщиной около 2мм, черного цвета и расчитан таким образом, что создает бубнеж и эхо да же в отсутствии звука. Мало того, по некоторым не проверенным данным, эхо сохраняется и в вакууме при температуре -273'С.

Вот с этим чудовищем и будем работать. Далее, несколько фотографий из внутреннего мира и само повествование процесса загрубления акустических характеристик, ибо мои контуженые уши не привыкли к столь кристально-чистому акустическому ЭХО.

0.

Ламповый усилок.

Сверхмощная, динамическая головка 8 Ом.
