АГС-17 «Пламя»: рассказы об оружии

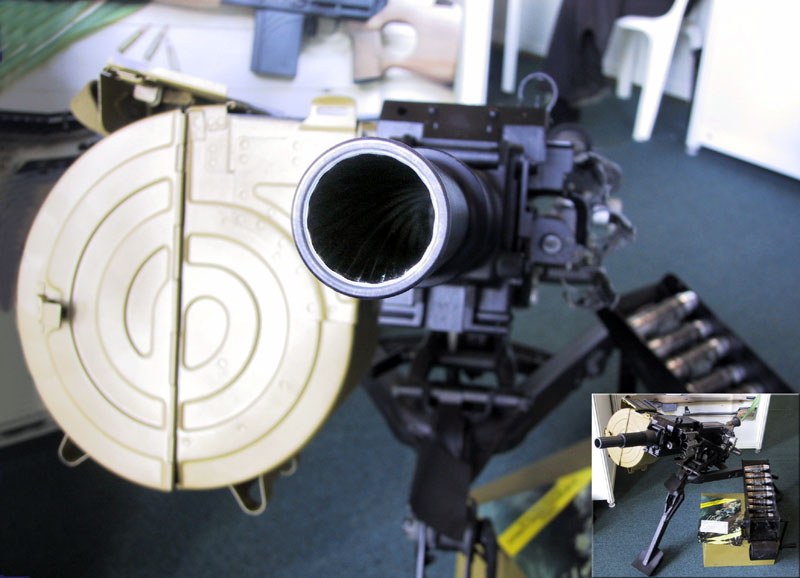

АГС-17 «Пламя» – это советский станковый автоматический гранатомет, который был разработан в ОКБ-16 (ныне это ОКБ им. Нудельмана), и принят на вооружение в 1970 году. Он предназначается для уничтожения пехоты противника, находящейся как открыто, так и за естественными складками местности (на обратных скатах высот, в оврагах, лощинах), а также в открытых полевых укреплениях (окопах, стрелковых ячейках). Калибр гранатомета АГС-17 составляет 30 мм.

30 фото+2 видео via

Станковый гранатомет АГС-17 «Пламя» — это мощное противопехотное оружие, с прекрасными тактико-техническими характеристиками. Он может поражать противника как навесным, так и настильным огнем. Гранатомет до сих пор находится на вооружении российской армии, кроме того, АГС-17 эксплуатируется в вооруженных силах еще двух десятков стран мира (бывшие советские республики, КНР, Иран, Индия, Финляндия, КНДР и другие).

Сильными сторонами АГС-17 являются его простота, надежность и универсальность — гранатомет можно использовать не только со станка, но и устанавливать на различные виды боевой техники, включая вертолеты.

АГС-17 «Пламя» — это грозное и эффективное оружие, проверенное в десятках конфликтах. Его боевым крещением стал Афганистан. Этот гранатомет прекрасно зарекомендовал себя во время боевых действий в горах. АГС-17 «уважали» не только советские бойцы, моджахеды также с большим удовольствием пользовались трофейными образцами этого оружия. АГС-17 прошел первую и вторую чеченские кампании и другие локальные конфликты, вспыхнувшие на территории бывшего Советского Союза, в настоящее время гранатомет активно применяется в Сирии.

Серийное производство автоматического гранатомета АГС-17 было налажено на машиностроительном заводе «Молот», в настоящее время существует несколько модификаций этого оружия. Кроме того, АГС-17 выпускался в Китае и в бывшей Югославии.

На фото: Застава М93 (Zastava BGA 30 mm) — сербский 30-мм гранатомёт производства компании «Застава Оружие», копия советского АГС-17.

Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.

...

...

Гранатомет АГ-ТБ даже успел поучаствовать в Зимней войне. Были планы установить новое оружие на боевые катера, самолеты, бронетехнику. Но, в конце концов, на вооружение был принят 50-мм миномет Шавырина, а работы над автоматическими гранатометами были прекращены.

Фото:Гранатомет АГ-ТБ

Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.

Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.

Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.

В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.

Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».

В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.

Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.

Описание конструкции

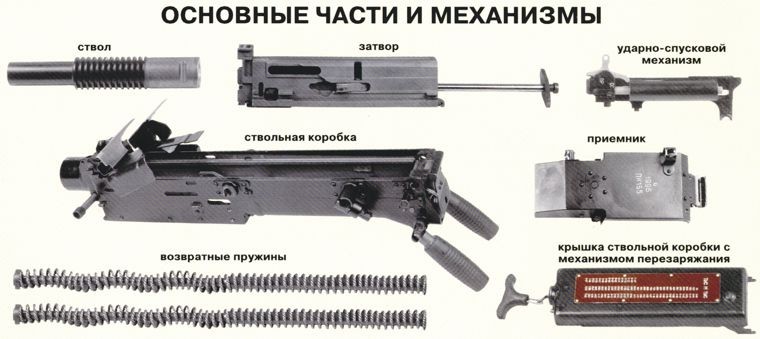

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.





Это сообщение отредактировал KROVLJ - 15.10.2017 - 14:43

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин.
Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Лента для выстрелов снаряжается либо вручную, либо при помощи специальной машинки. В коробку помещается стандартная лента с 29 выстрелами. Емкость ленты составляет 30 выстрелов, но у нее нет хвостовика, поэтому его роль выполняет крайнее звено, которое заводится в приемник.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.
