Противодиверсионные катера проекта 21980 «Грачонок»

история создания, описание и основные характеристики

30 фото via-1; via-2

Проект 21980 «Грачонок» — это серия скоростных, маневренных и многоцелевых катеров, предназначенных для защиты акваторий пунктов базирования, а также ближних подходов к ним от диверсионно-террористической угрозы. Кроме того, корабли этого проекта будут использоваться для охраны государственной границы нашей страны. Благодаря особенностям своей конструкции, а также оснащению катеров новейшим оборудованием и системами вооружения, они способны выполнять задачи, которые ранее выполняли суда гораздо большего водоизмещения. Следует отметить, что кораблей такого класса ранее не было не только в составе российского, но и советского военно-морского флота.

Катера типа «Грачонок» способны обнаруживать объекты в толще воды на дистанциях в 300 метров, проводить обследование дна на глубинах до 200 м (при волнении моря до 3 баллов и скорости движения судна до 8 узлов). Кроме того, эти корабли могут проводить изучение дна и подводных объектов с помощью телеуправляемых необитаемых подводных аппаратов. На катерах проекта есть водолазное оборудование и барокамера.

Противодиверсионный катер (ПДКТ) проекта 21980 был разработан конструкторами ОАО «КБ «Вымпел» (Нижний Новгород), серийное производство этих кораблей налажено на Зеленодольском заводе им. Горького, а затем на Восточной верфи и ССЗ «Вымпел». Первый катер этого проекта был заложен в 2008 году, уже через год он был спущен на воду.

В настоящее время в строю находится уже 12 противодиверсионных катеров проекта 21980, еще 5 строится, а один «Грачонок» проходит испытания.

История создания

Катер проекта 21980 был разработан в ОАО «Конструкторское бюро «Вымпел» по заказу ВМФ РФ, руководил работами А. С. Речицкий. Корабль изначально проектировался для выполнения широкого спектра боевых задач, но основной из них должна была стать борьба с диверсионными и террористическими угрозами.



Это сообщение отредактировал KROVLJ - 9.09.2017 - 20:43

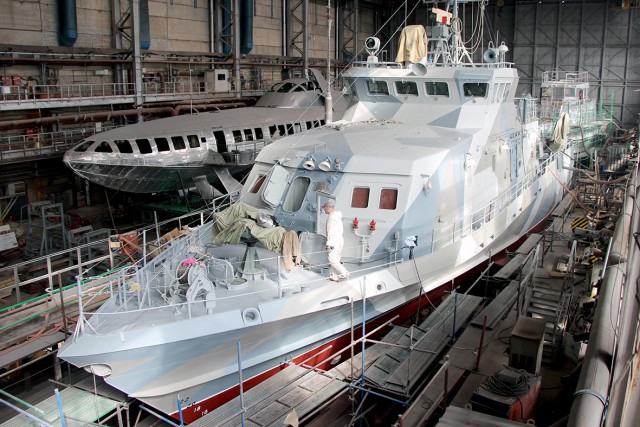

Головной корабль проекта был заложен в 2008 году на ОАО «Зеленодольский завод имени А. М. Горького», он получил номер П-104. 25 марта 2009 года катер был спущен на воду и после доработки начались его заводские испытания. После их успешного завершения П-104 был принят в состав Балтийского флота. В 2011 году П-104 принял участие в международной военно-морской выставке «Ленэкспо 2011».

В мае 2010 года в Зеленодольске был заложен второй катер проекта 21980. Он получил тактический номер П-191. На этом корабле был установлен водолазный колокол и барокамера. Катер был спущен на воду в июне 2011 года, а уже осенью начались его государственные испытания в Новороссийске.

В мае 2011 года началось строительство третьего катера проекта, он получил номер ПРДКА П-349.

В 2012 году в Зеленограде были заложены сразу два «Грачонка», кроме того, к серийному производству этих кораблей была подключена «Восточная верфь» во Владивостоке. На ней были заложены два катера проекта 21980.

Это сообщение отредактировал KROVLJ - 9.09.2017 - 20:47

В 2012 году катера под номерами П-191 и П-349 были зачислены в состав российского Черноморского флота.

В 2013 году в Зеленограде были заложены еще два катера, а П-377, изготовленный во Владивостоке, был спущен на воду. П-351 был принят в состав Каспийской флотилии.

В 2014 году к производству кораблей проекта 21980 присоединилось еще одно российское предприятие – рыбинский ССЗ «Вымпел». Российское военное ведомство подписало с заводом контракт на постройку шести кораблей проекта. В этом же году были спущены на воду несколько катеров, после испытаний они вошли в состав Черноморского и Тихоокеанского флота.

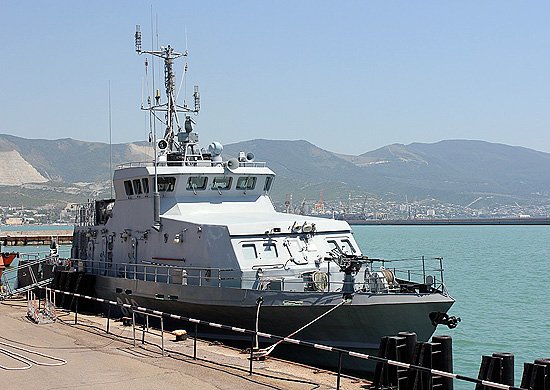

На фото: вооружение Грачёнка

Это сообщение отредактировал KROVLJ - 9.09.2017 - 21:39

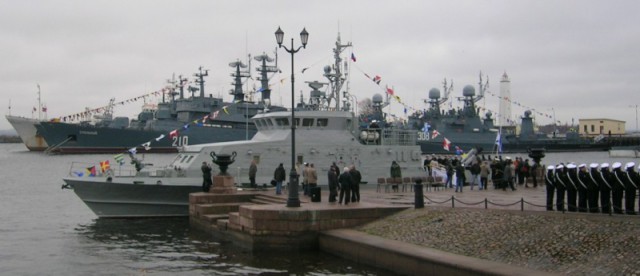

В 2015 году катера, находящиеся в составе Черноморского флота, получили собственные имена: «Суворовец», «Кадет» и «Курсант Кировец». Катер под номером П-104 принял участие в военно-морском параде, посвященном дню Победы, который состоялся в Санкт-Петербурге.

Закладки и спуски на воду катеров проекта 21980 продолжались и в 2016 году, начались работы над кораблями для Северного флота. В настоящее время (информация на конец 2016 года) в составе ВМФ РФ находится 12 катеров: пять из них входит в состав Черноморского флота, два – Северного флота, по одному ПДКТ находится на Балтике и Каспии и три входят в состав Тихоокеанского флота. Ведется работа над четырьмя катерами, еще на три «Грачонка» подписаны контракты.

Это сообщение отредактировал KROVLJ - 9.09.2017 - 21:40

///

///

///

///

Описание конструкции

Противодиверсионный катер «Грачонок» — это однопалубный корабль с довольно развитой надстройкой и транцевой кормой. Для проведения погрузочных работ он оснащен краном-манипулятором. Экипаж катеров этого проекта состоит из восьми человек. Автономность корабля составляет пять суток.

Главная энергетическая установка корабля выполнена на основе дизельных двигателей фирмы MTU Friedrichshafen (Германия). Она позволяет катерам этого проекта достигать скорости в 23 узла.

В 2014 году из-за наложенных на Россию западных санкций поставки немецких двигателей были прекращены. Их заменили китайскими аналогами, изготовленными компанией Henan Diesel Engine Industry Co.LTD. Поставки производились через российскую компанию «Морские пропульсивные системы». В состав новой ГЭУ вошли два двигателя TBD620V12, два реверс-редуктора и соединительные муфты.

В марте 2016г. в российских СМИ появилась информация, что оба китайских двигателя вышли из строя во время первого же испытания. Из-за этого на российского субподрядчика «Морские пропульсивные системы» были наложены штрафные санкции в размере 750 тыс. рублей. Правда, теперь не совсем понятно, какими двигателями будут комплектоваться новые корабли.

Это сообщение отредактировал KROVLJ - 9.09.2017 - 21:55

Катера проекта 21980 оснащены весьма совершенным комплексом вооружения, современными радиоэлектронными и радиотехническими средствами, а также водолазным оборудованием, которое позволяет проводить обследование дна и подводных объектов.

В комплекс оборудования корабля входит РЛС МР-231 «Пал», которая предназначена для безопасности судовождения и обеспечивает круговой радиолокационный обзор. Эта РЛС может осуществлять автоматическое сопровождения 50 целей на протяжении длительного времени и имеет встроенную систему опознавания государственной принадлежности цели. Информация об окружающей обстановке накладывается на цифровую карту района плавания корабля.

Также в состав оборудования катеров этого проекта входит автоматизированный комплекс связи АКС Р-779-9, многофункциональный комплекс освещения ближней воздушной и надводной обстановки МТК-201М3, интегрированная мостиковая система ИМС «Мостик-21980», гидроакустическая станция обнаружения подводных диверсионных сил и средств МГ-757 «Анапа».
