Сделал велосипед сыну

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

iiggoorrii 19 июл 2017 в 00:17

Балагур • На сайте 10 лет

Сообщений: 836

1610

Решил я тут велосипед сыну запилить. трехколесный. в тех что продаются не устраивало то, что у них педали на переднем колесе, а на тех что с цепью задние колеса связаны жестко с педалями, безо всяких трещеток. да и купить каждый может, так не интересно)

сначала были сняты размеры с трехколесного велосипеда который использовался до этого. интересовало только расстояние мажду сиденьем и педалями и сиденьем и рулем.

первую деталь сделали быстро. из найденной в куче металлолома трубы токарь за десять минут выточил мне отличную заднюю ось, с посадочными местами под подшипники.

Yap 18.05.2026 - 00:45

Продам слона • На сайте 21 год

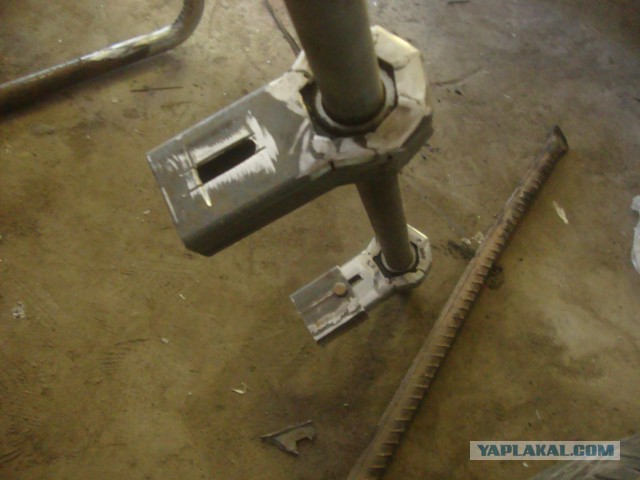

корпуса для подшипников сварил, к ним приварена профильная труба, на нее одета труба чуть большего размера, всё это с прорезями, стянуто болтами, для регулировки натяжения цепи

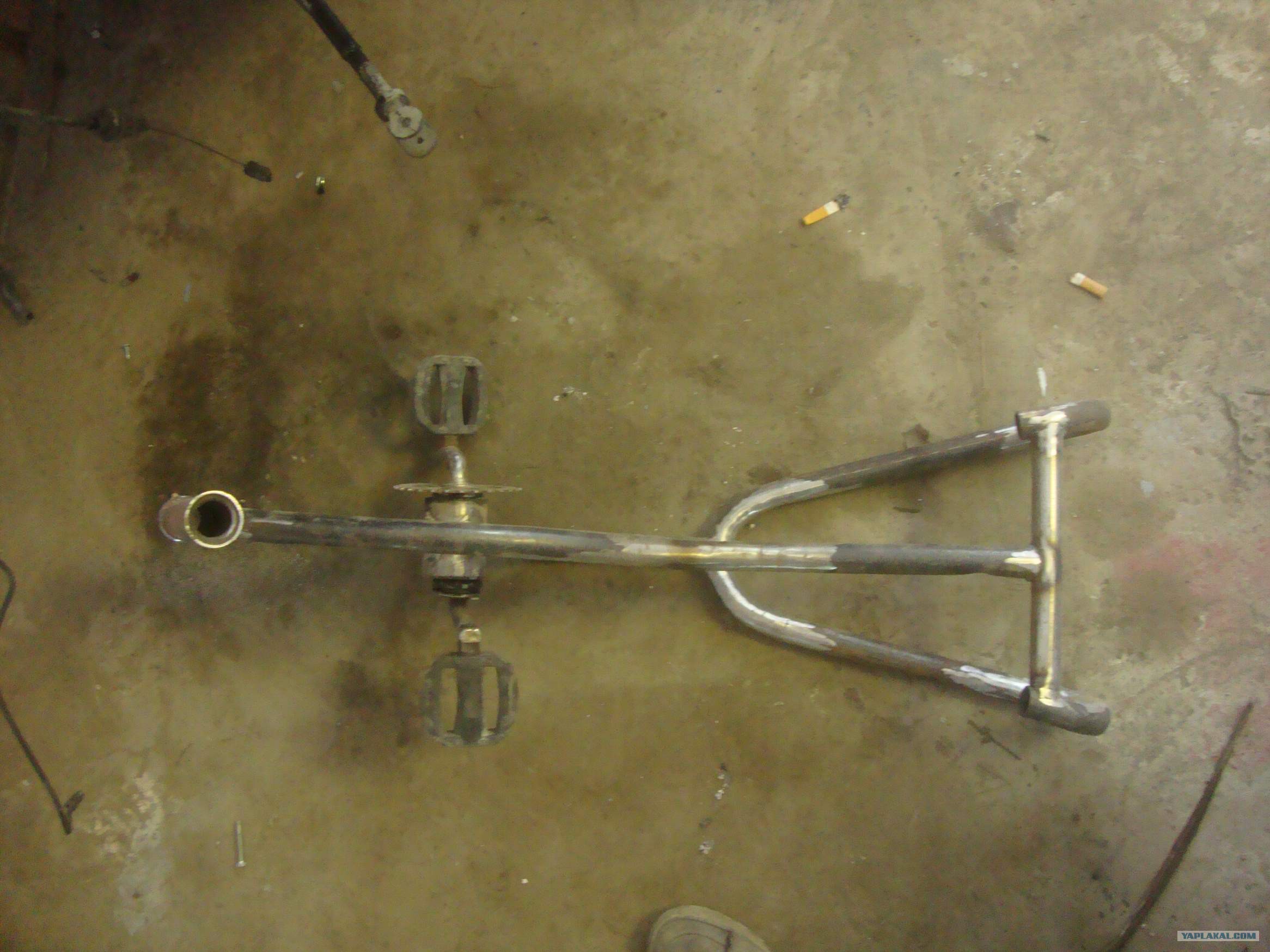

потом из тонкостенной трубы была выгнута и сварена рама.

все работы заняли около месяца, тк делались во время основной работы.

получилась легкая

педали на предидущем фото просто не привинчены, а так на самом деле всё ровно.

сварил вилку. из точно такой же трубы что и раму. до этого труба была строительными лесами)

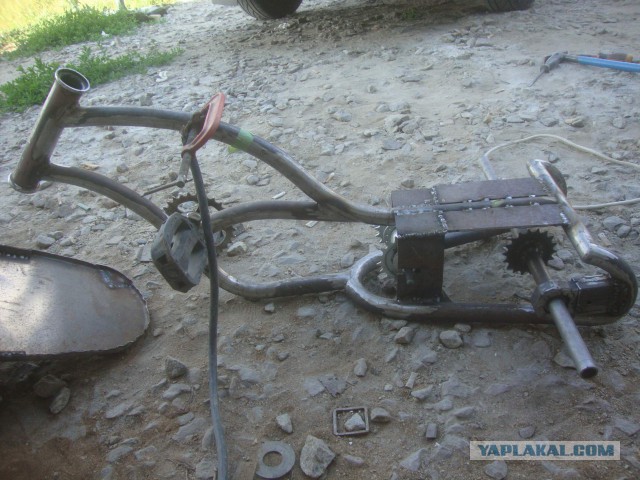

приварил к раме крепление сиденья, оно же и крепление промежуточных звездочек цепи. промежуточные звездочки понадобились для того, что бы сделать ножные тормоза. ручные, мне кажется, в 2.5 года сильно сложно. дальше будут фото всего этого механизма

сиденье пришлось делать. подходящего размера со спинкой я не нашел. можно было купить какой нибудь трехколесный велосипед в качестве донора, но на них сиденья как то не очень.

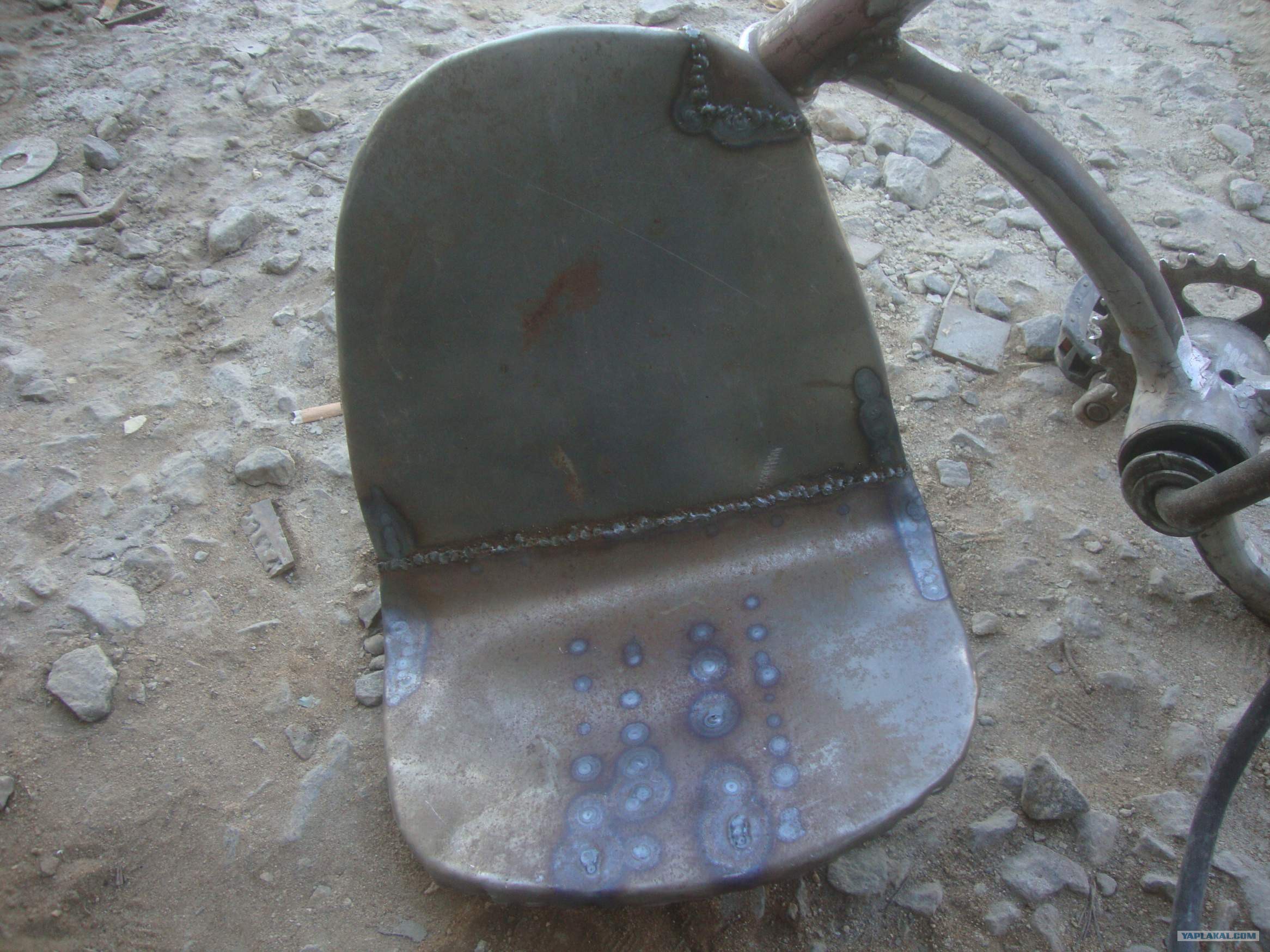

за десять минут я его выстучал. из цельного куска было бы лучше, но такого куска металла почему то не нашлось

сразу приварил крепленья

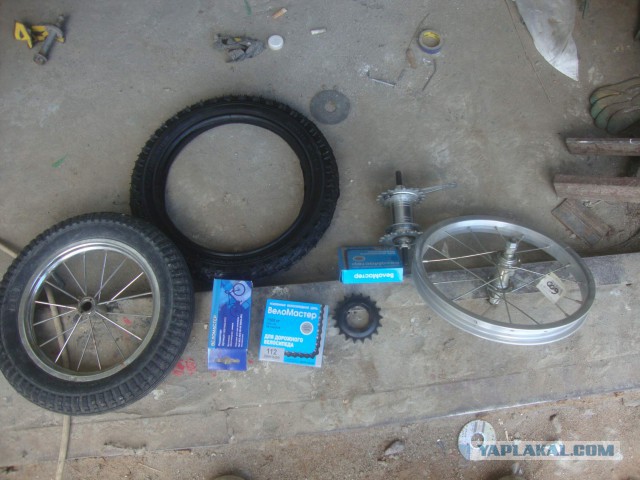

купил немного запчастей. переднее колесо 14". задние колеса 12" как оказалось купить 12" колеса тот еще квест. резины на них в магазинах валом. ни колес ни дисков нет. поэтому я купил детскую коляску и пустил ее в дербан.

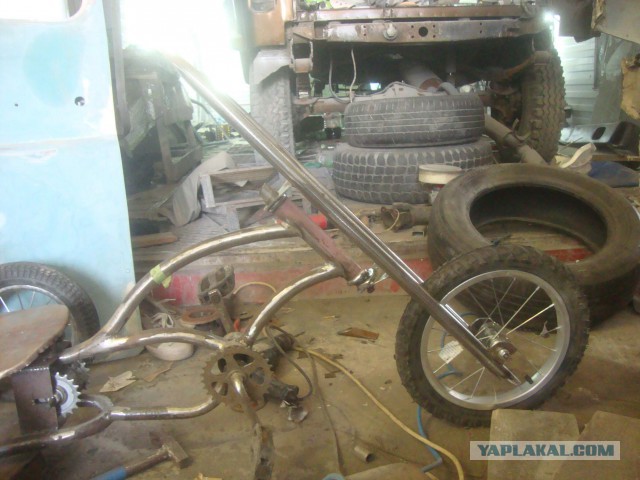

собираю всё это в кучу. 120 сантиметров длины...при том что обычный трехколесный велосипед 80. прощайте еще 40 см прихожей...

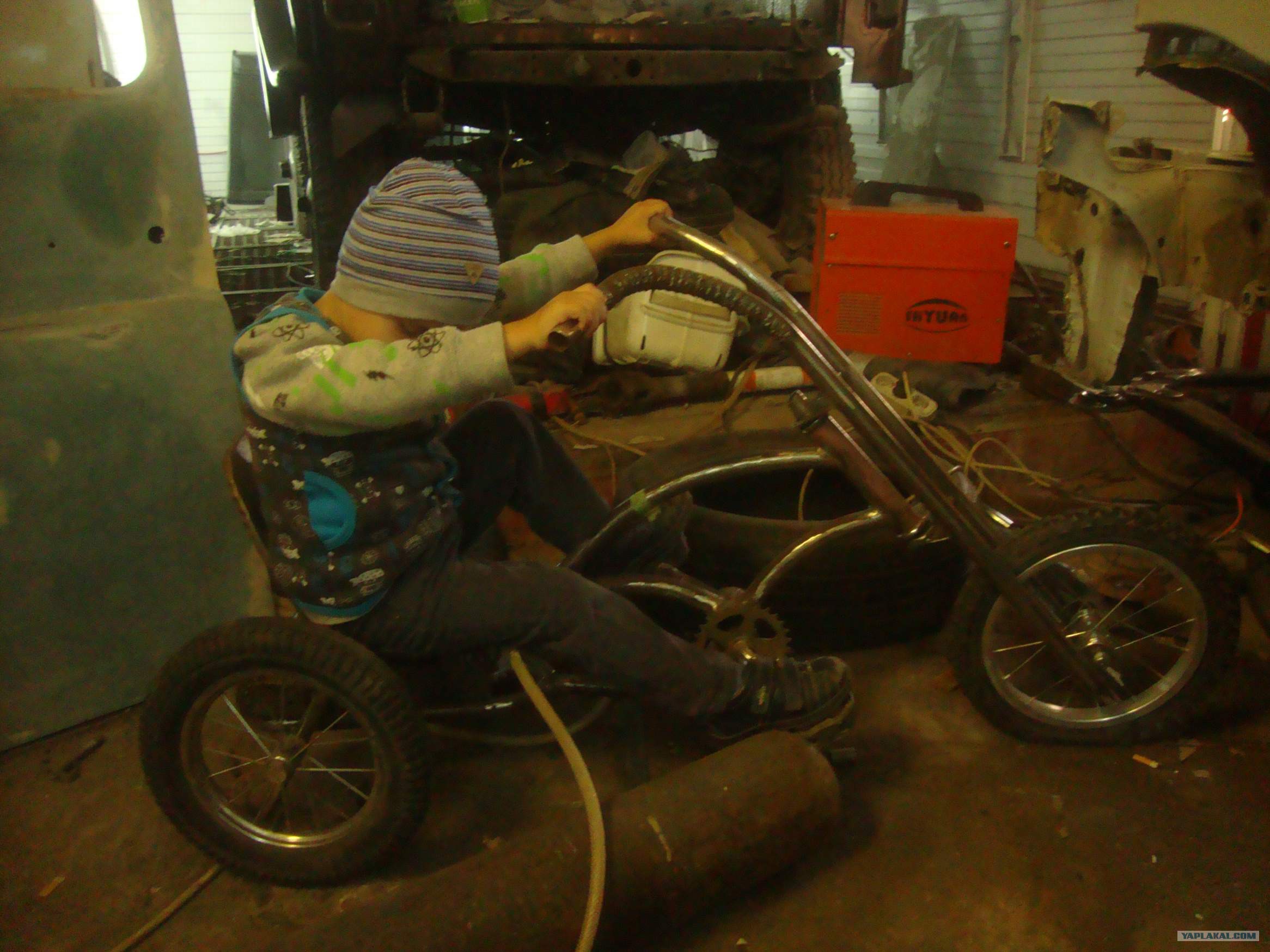

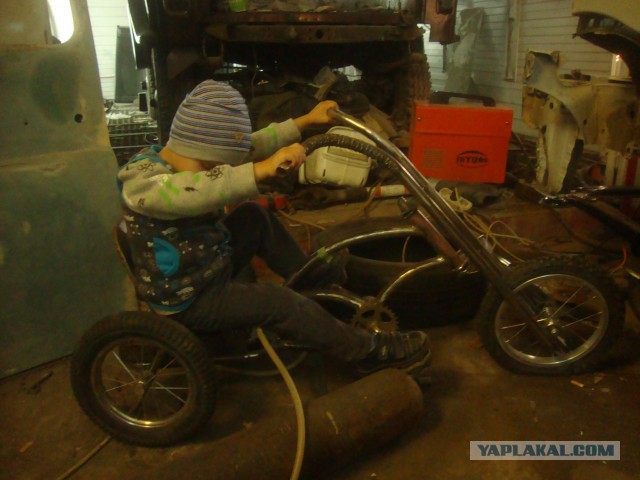

проблема таких железяк, что их надо периодически примерять. а детей в округе не наблюдается. приходится ехать за своим. вроде нравится..

я вообще не люблю когда заказчик выбирает цвет готового изделия. и велосипед я хотел покрасить в коричневый, слегка с ксераликом, добавить пинстрайпинга, красного с белым...

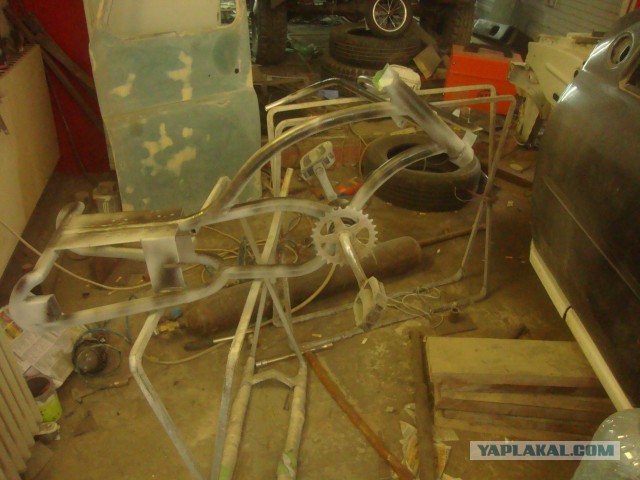

пока что грунтую. сначало эпоксидником, потом мокрым по мокрому акрилом

но с сыном особо не поспоришь...сказал надо синий. пришлось согласиться. куплена краска, субаровская, номер не помню, двести какой то, то ли атлантик, то ли адриатик блу.

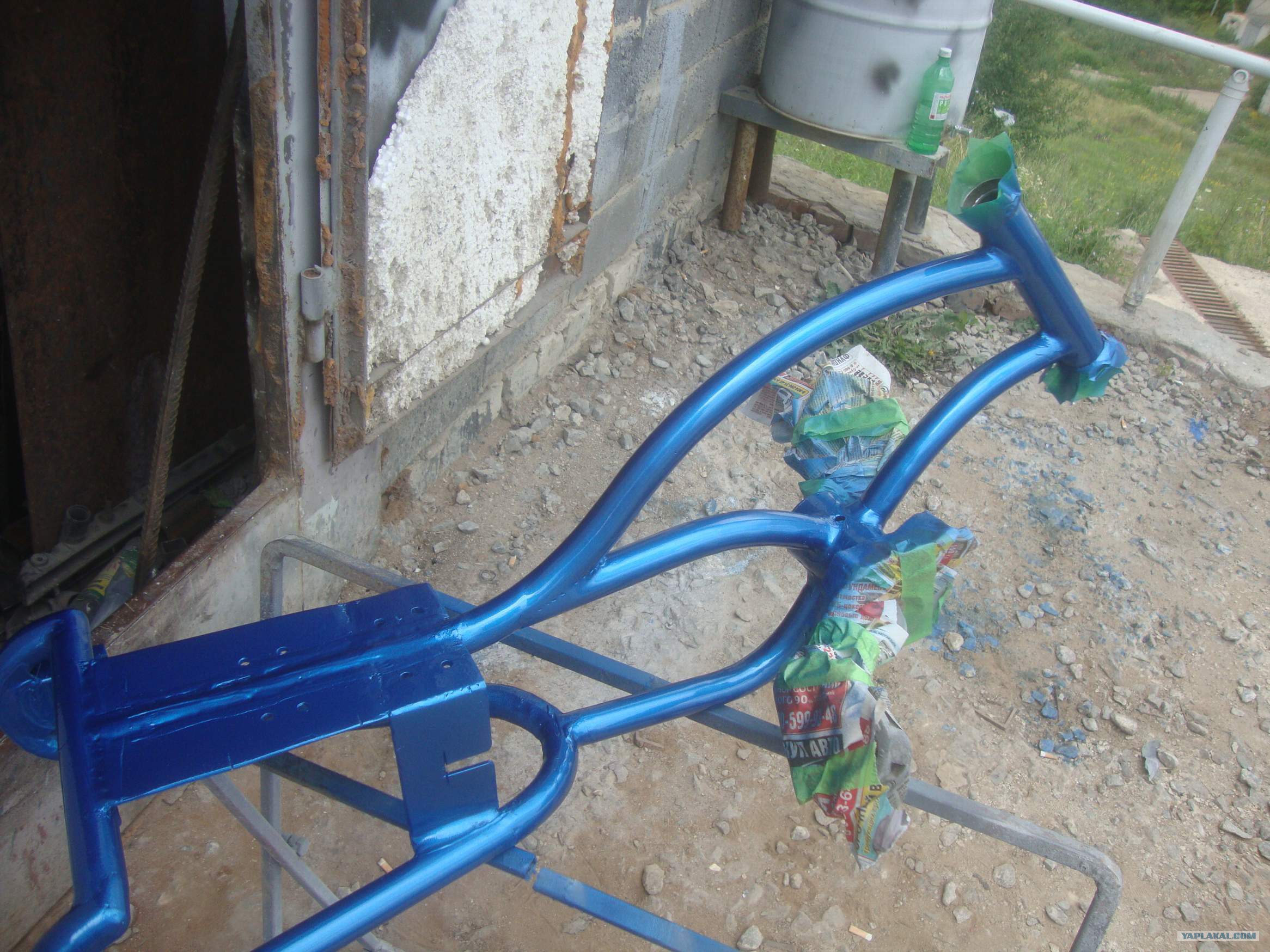

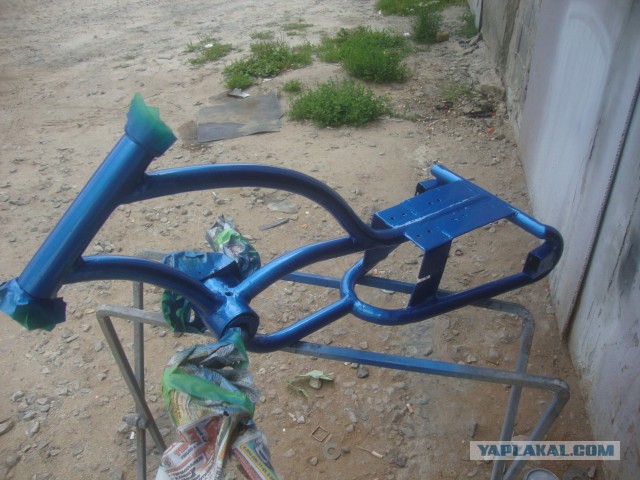

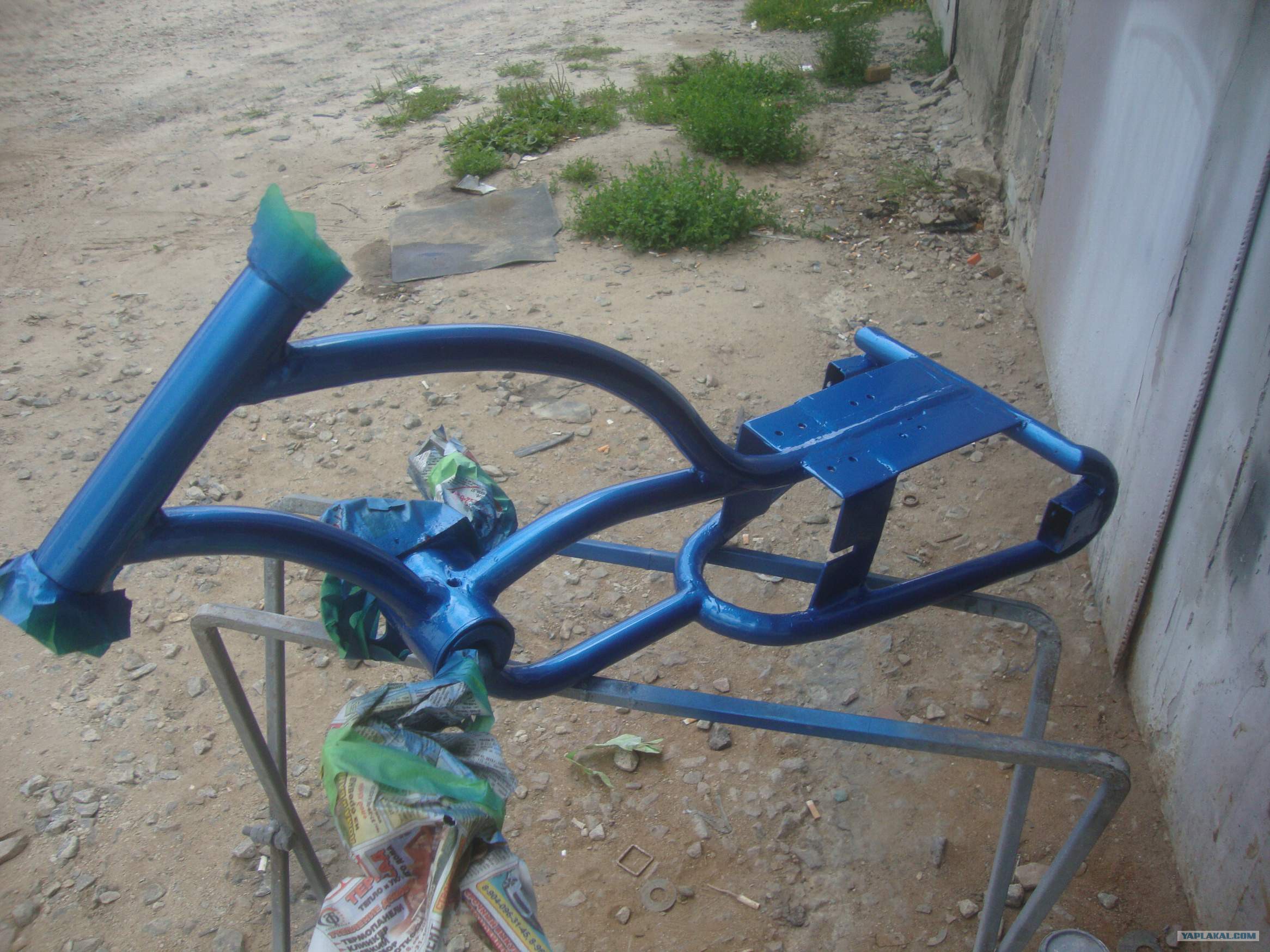

красим

вроде цвет ничего так, я думал хуже будет. хоть и выбирал я его почти час, пересмотрев каталогов тридцать

начал собирать.

да вот и механизм привода колес поближе. одна звезда на задней оси, одна на педалях. посередине втулка заднего колеса, к ней приварена еще одна звезда. работает примерно как и на простейших двухколесных велосипедаж. втулка двигается для натяжки цепи, задняя ось тоже

вроде уже на что то похоже. с прочностью перестарался. меня выдерживает. прокатился. выплыла проблема, задние колеса жестко сидят на оси, дифа естественно нет, поворачивать тяжело. одно колесо сделал проворачивающимся, теперь всё нормально.

очередная примерка показала, что ребенка очень интересует цепь и в нее обязательно надо засунуть пальцы. нога идет параллельно цепи и штанина пачкается не только снизу, как на нормальных велосипедах а до самого верха.

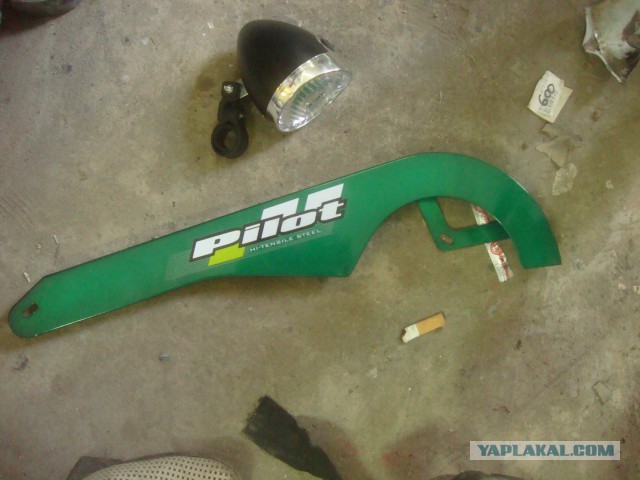

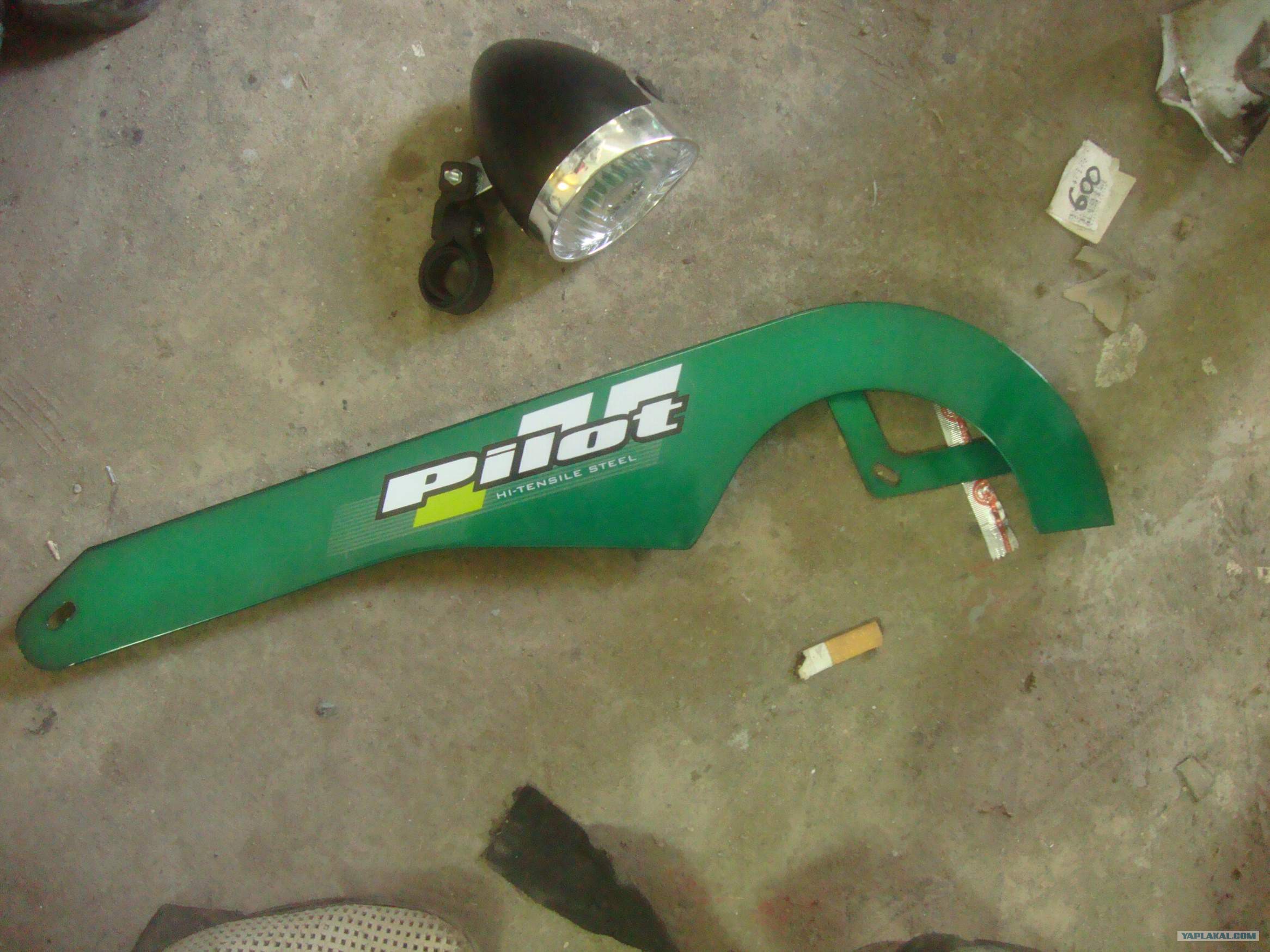

куплена защита, заодно и фара попалась подходящая

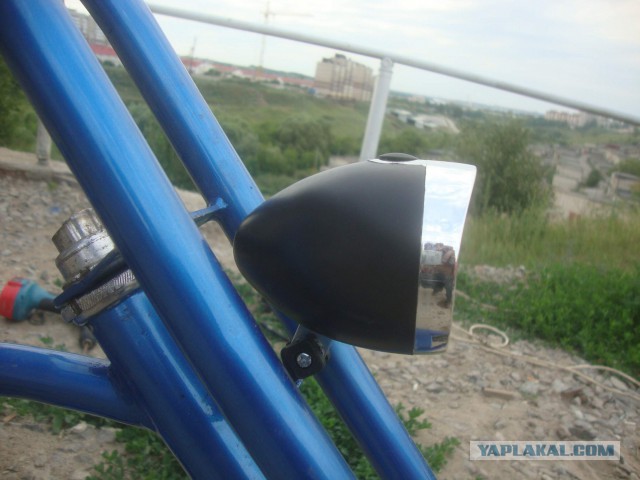

фара попалась очень удачно с батарейками в корпусе, никаких проводов не надо, а я как раз начал раздумывать, как их протянуть внутри рамы

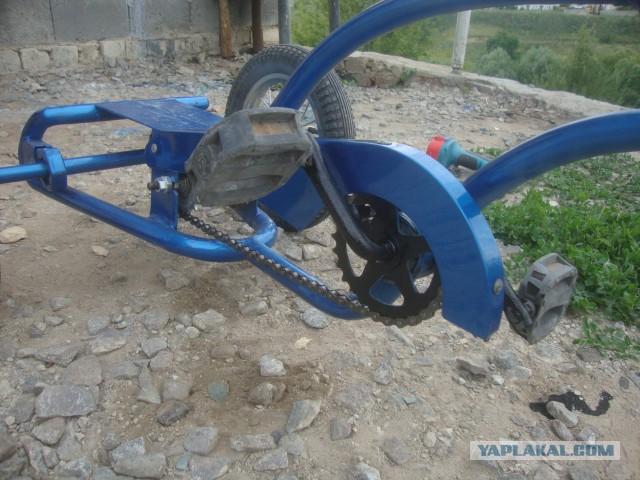

защита покрашена и установлена

Цитата (yuriyod1979 @ 19.07.2017 - 00:52)

А ты его приподнять сможешь?!
Без помощи напарника?!
А сын?...

да он легкий, сегодня дорогу переходили, нес сына на одной руке, велосипед в другой, вроде без проблем

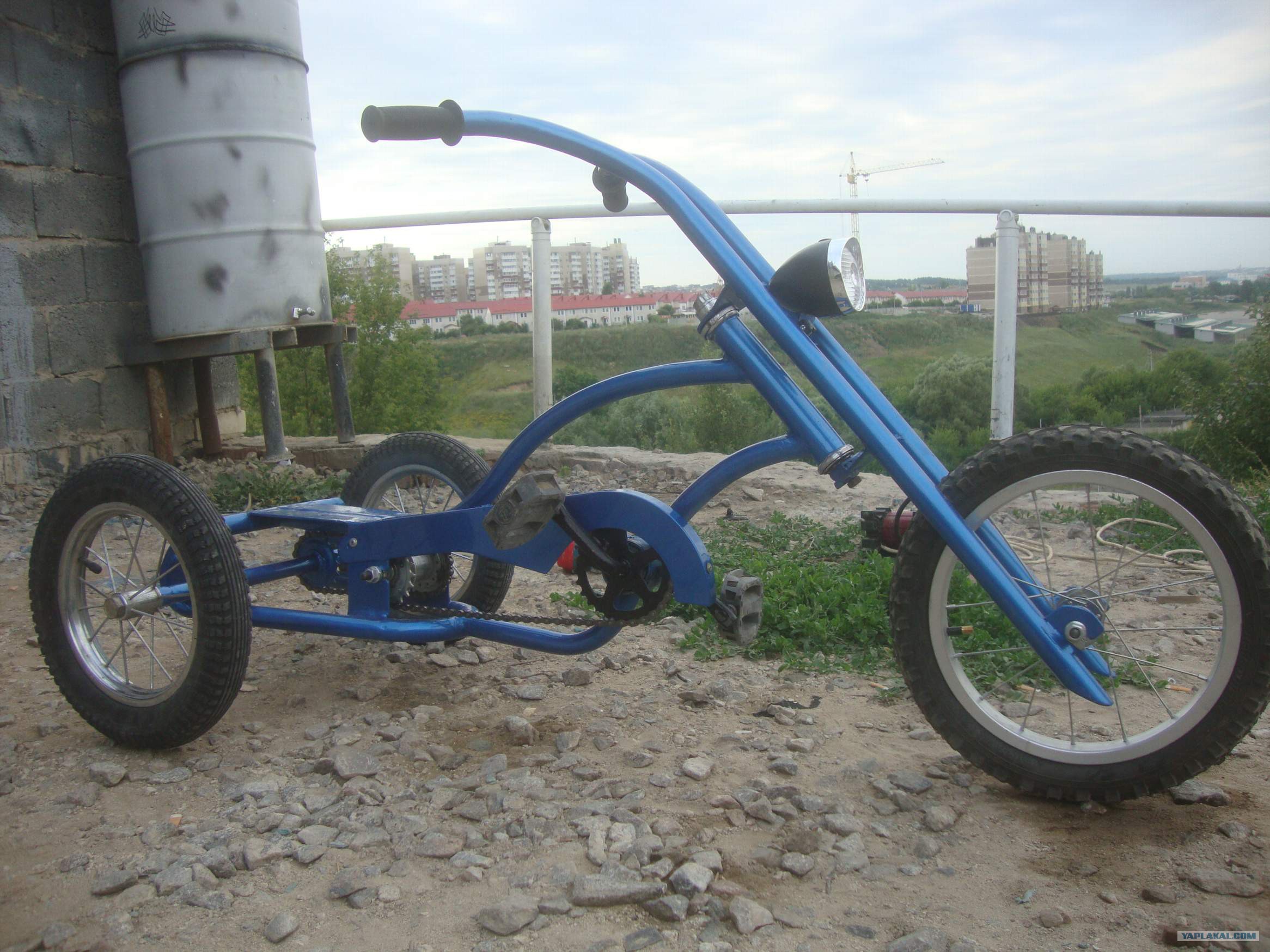

уже похоже

сиденье перетянуто в соседнем ателье
