Я часто тусуюсь в местном отделение почты (посылки с али забираю). Знаю там всех сотрудниц (молодых и не молодых) и они меня знают, можно сказать я там свой.
Поздравляю девчат всегда с 8 марта и на новый год конфеты да коньяк им презентую. За это они меня частенько без очереди обслуживают
Так же знают они, что я на досуге ремонтом телефонов да планшетов промышляю.

Захожу в очередной раз на почту ,а мне сотрудница и говорит.
Посмотри планшет, я рукожопу мастеру отдала заменить разъем, а он говорит, что тут контролер зарядки сгорел, разъем поставил взял 300 рублей, а он так и не заряжается.

Ок, не гордый, конечно посмотрю.

24 фото

Дома вскрываю...

Жуть

Да, конечно контролер заряда ,а что же еще?

Ладно снимем эту порнографию и будем смотреть, что можно сделать.

Снимаем импровизированное крепление.

Снимаем сам разъем моем все спиртом да зубной щеткой и смотрим.

Монтажных площадок нет! Но чуть дальше можно зачистить плату и чем нить закрепить разъем.

Нет контактных площадок data+ и data-

Но за то есть у нас плюс, минус и площадка OTG, уже не плохо.

Это сообщение отредактировал hoysey1990 - 26.06.2017 - 00:52

Подбираем разъем который будем монтировать.

Откусываем бортики они не к чему.

Лудим разъем. Я всегда покрываю пузо разъема оловом, что бы он не так быстро разболтался.

Просим у бати медную ленту и отрезаем подходящий кусок на глаз )

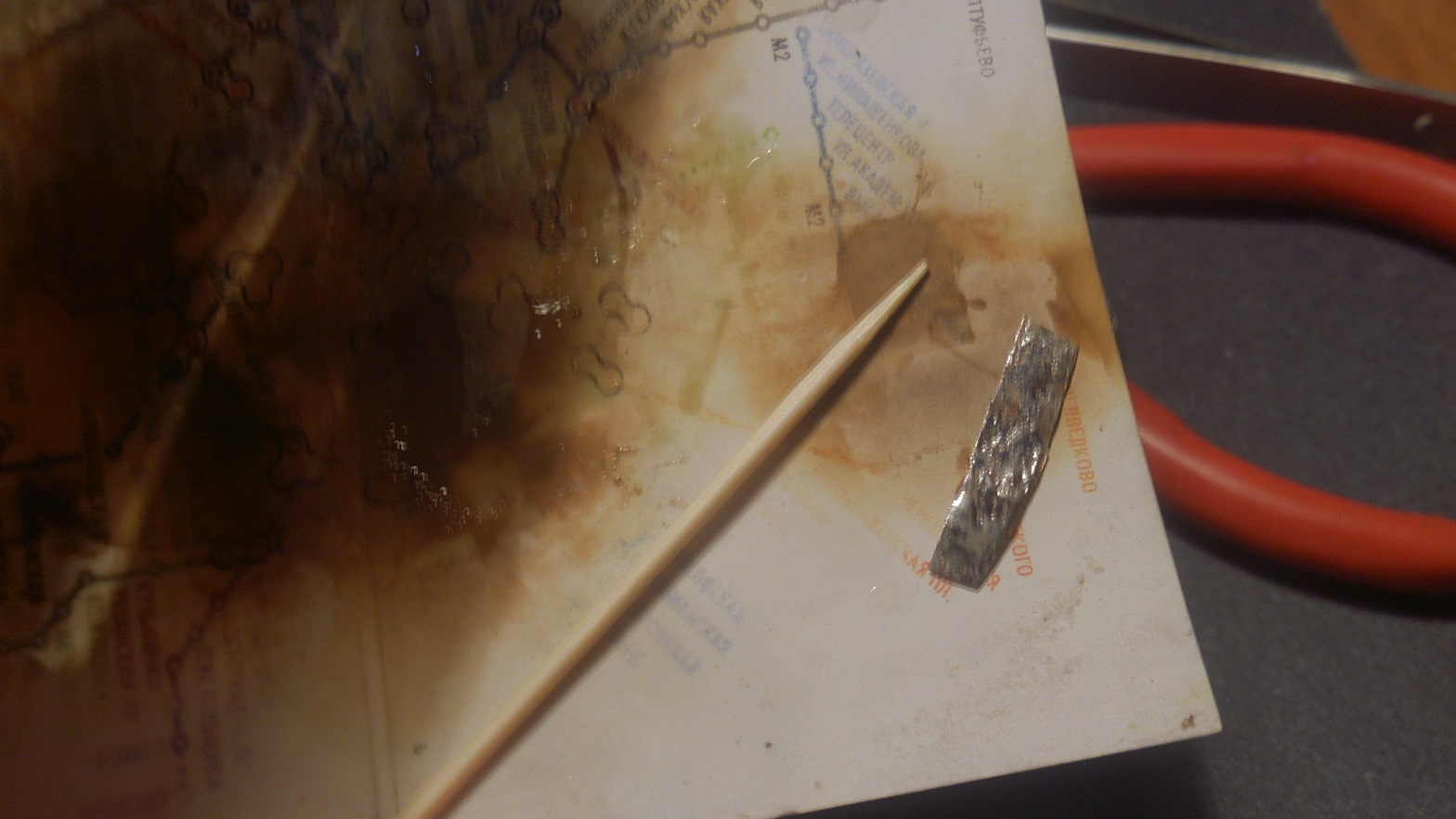

Зачищаем его и лудим с обеих сторон.

Далее паяльником с толстой лопаткой, начинаем прихватывать медную пластину вокруг разъема. Давим жалом и придаем форму пластине по контуру разъема.

Отмываем от флюса.
У меня флюс гель я его удаляю с начало ватной палочкой окуная ее предварительно в спирт, ватная палочка очень хорошо впитывает излишки флюса. Потом макаю зубную щетку старую в спирт и прохожу уже ей.

Вид в профиль, что получилось.

Вставляю кабель микро юсб и аккуратно болтаю его вверх и вниз проверяя как закреплен разъем.
Честно сказать сидит мертво, если вырвут то с мясом.

Подпаиваю контакты разъема (минус, отг и плюс). Подключаю ЗУ и о чудо, контролер заряда то живой
Замер делал на контактах батареии.

Теперь время восстановить контакты для подключения к пк.

Лудим тонкую проволку.

Тонким жалом припаиваем конец к контакту разъема, потом к резистору, хвостик обрезаем скальпелем.

Конечный результат.

Далее берем кусочек силикона и с помощью фена нагревая его заливаем рукожопство.
Раз.

Два

Прикладываем плату на место, смотрим, как ложится.
Кажется хорошо.

Подключаем модули планшета.

Вставляем ЗУ. Смотрим. Заебись.

ЗЫ: Адаптер на али

Это сообщение отредактировал hoysey1990 - 26.06.2017 - 01:25

два.

И к компу тоже подключается.

У меня все.

Цена вопроса для клиента 800 р.
