Зельераздающая машина «Наливай-ка!»

[ Версия для печати ]


Страницы: (10) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Wallery	20.06.2017 - 08:19 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	1127 Краткие технические характеристики: Насос поршневого типа Зелье раздаётся порциями для одного или двух пользователей по 25, 50 и 75 миллилитров/грамм на рыло Ёмкость расходного бака 0.7 литра Блокировка машины при отсутствии стаканов - горит красный фонарик Индикация рабочего цикла - горит зелёный фонарик 74 фотографии и видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	20.06.2017 - 08:19 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Машина оснащена насосом поршневого типа. Для его изготовления взял за основу медицинский шприц объёмом 250 миллилитров. У шприца внутри качественно отшлифованная поверхность и он подойдёт как нельзя лучше.
	[^]

Wallery	20.06.2017 - 08:20 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Отрезаю от шприца кусок трубки с таким расчётом, чтобы за один цикл накачивать дозу в 25 миллилитров. Это сообщение отредактировал Wallery - 20.06.2017 - 08:20
	[^]

Wallery	20.06.2017 - 08:20 [ показать ]

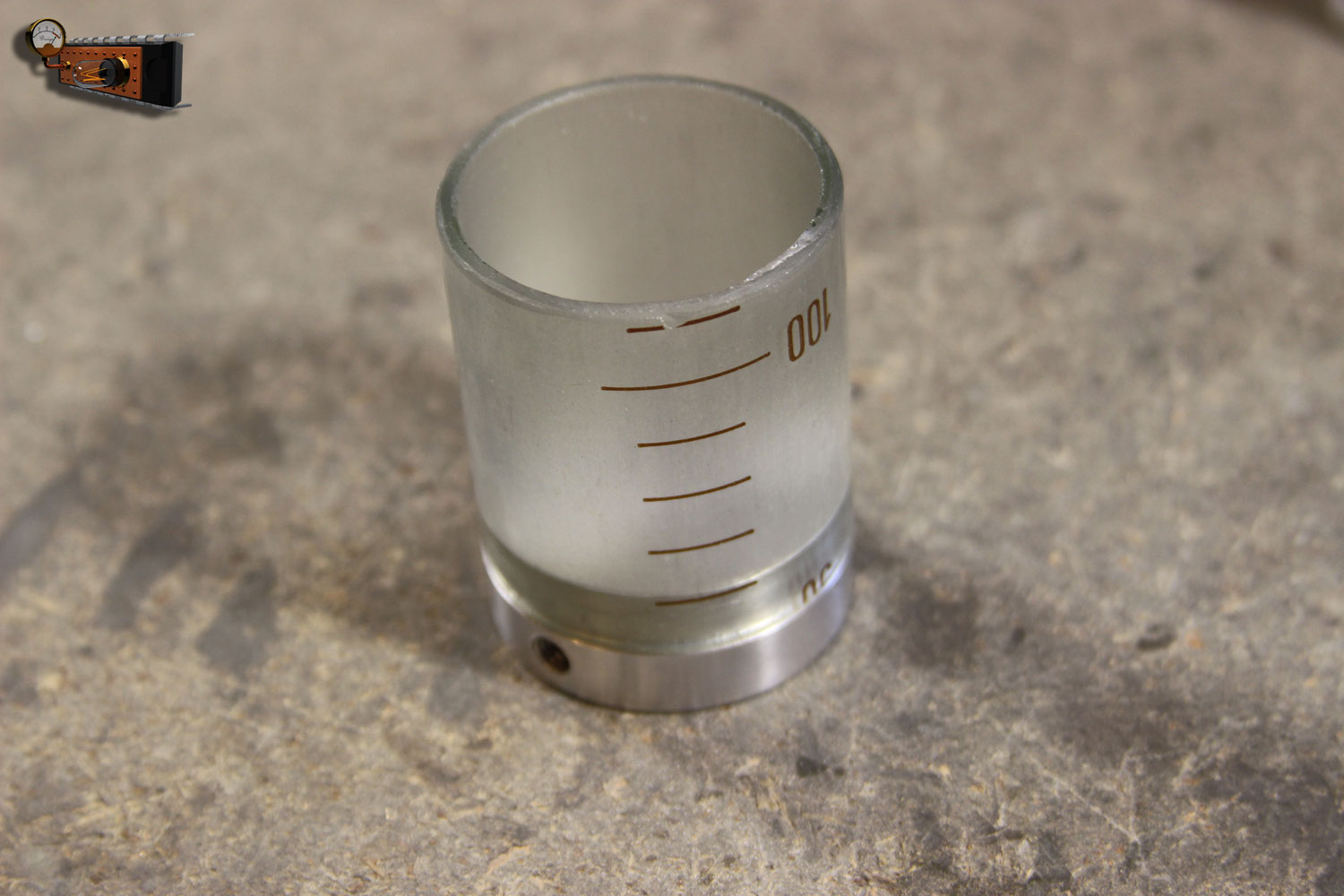

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	В нижнюю часто вклеиваю заглушку из пищевого алюминия. В ней есть отверстие для подключения клапанов.
	[^]

Wallery	20.06.2017 - 08:20 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Далее делаю латунные декоративные кольца и ввинчиваю штуцер из нержавейки.
	[^]

Wallery	20.06.2017 - 08:20 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	К нижней части прикручиваю фланец для крепления цилиндра.
	[^]

Wallery	20.06.2017 - 08:20 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Насос будет вертикального типа, для устранения перекоса поршня делаю опору штока цилиндра. Шток будет перемещаться во фторопластовой втулке для снижения трения.
	[^]

Wallery	20.06.2017 - 08:21 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Вот так это выглядит в сборе.
	[^]

Wallery	20.06.2017 - 08:21 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Коленчатый вал вытачиваю из цельного куска латуни.
	[^]

Wallery	20.06.2017 - 08:21 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Шатун разъёмный и имеет капроновые вкладыши.
	[^]

Wallery	20.06.2017 - 08:21 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	20.06.2017 - 08:21 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Клапана применил силиконовые, от аквариума. Их помещаю в декоративный корпус.
	[^]

Wallery	20.06.2017 - 08:22 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	20.06.2017 - 08:22 [ показать ]

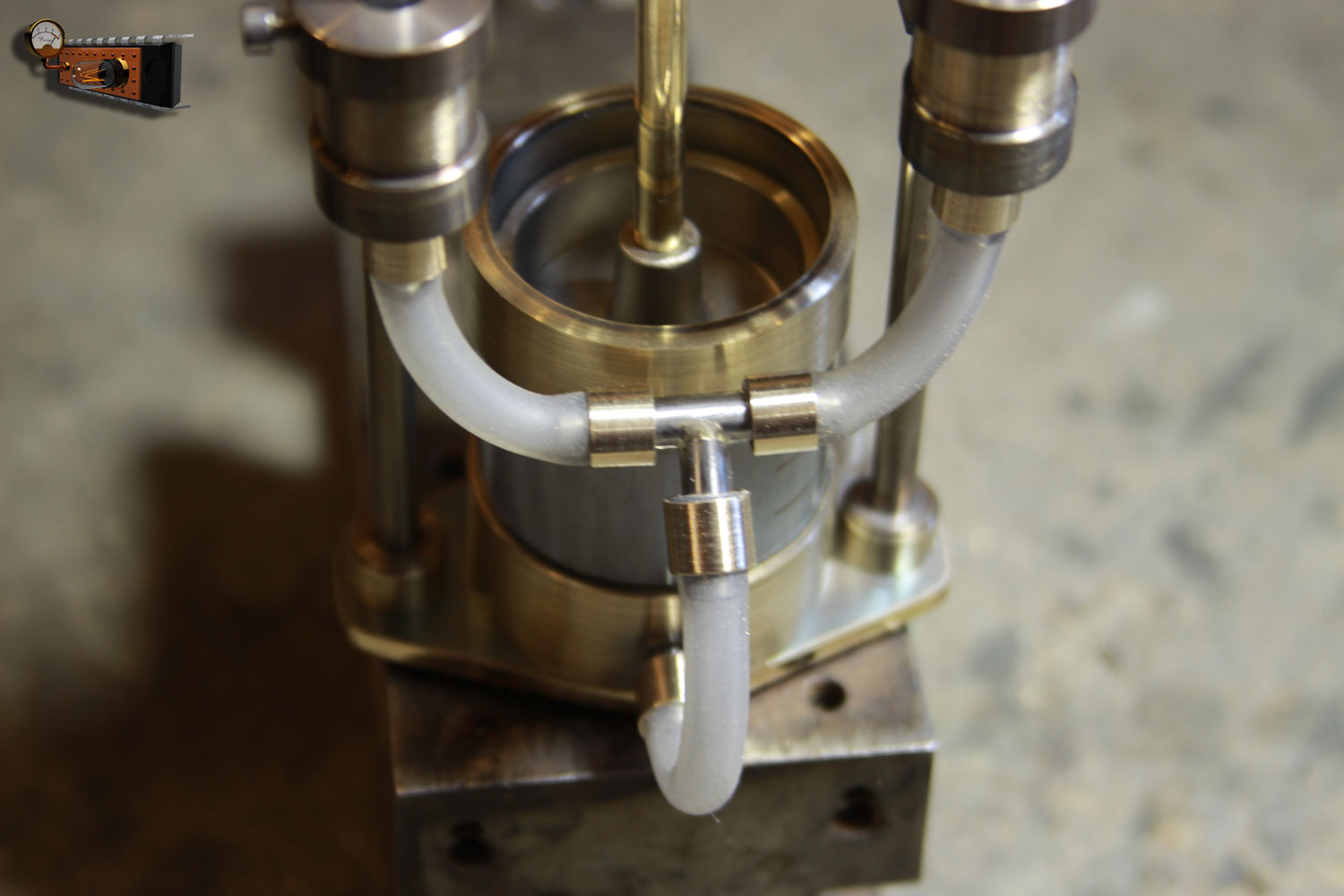

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Между собой клапана соединяются тройным штуцером из нержавейки.
	[^]

Wallery	20.06.2017 - 08:22 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Двигатель с редуктором располагается горизонтально в обойме для крепления к стойкам.
	[^]

Wallery	20.06.2017 - 08:22 [ показать ]

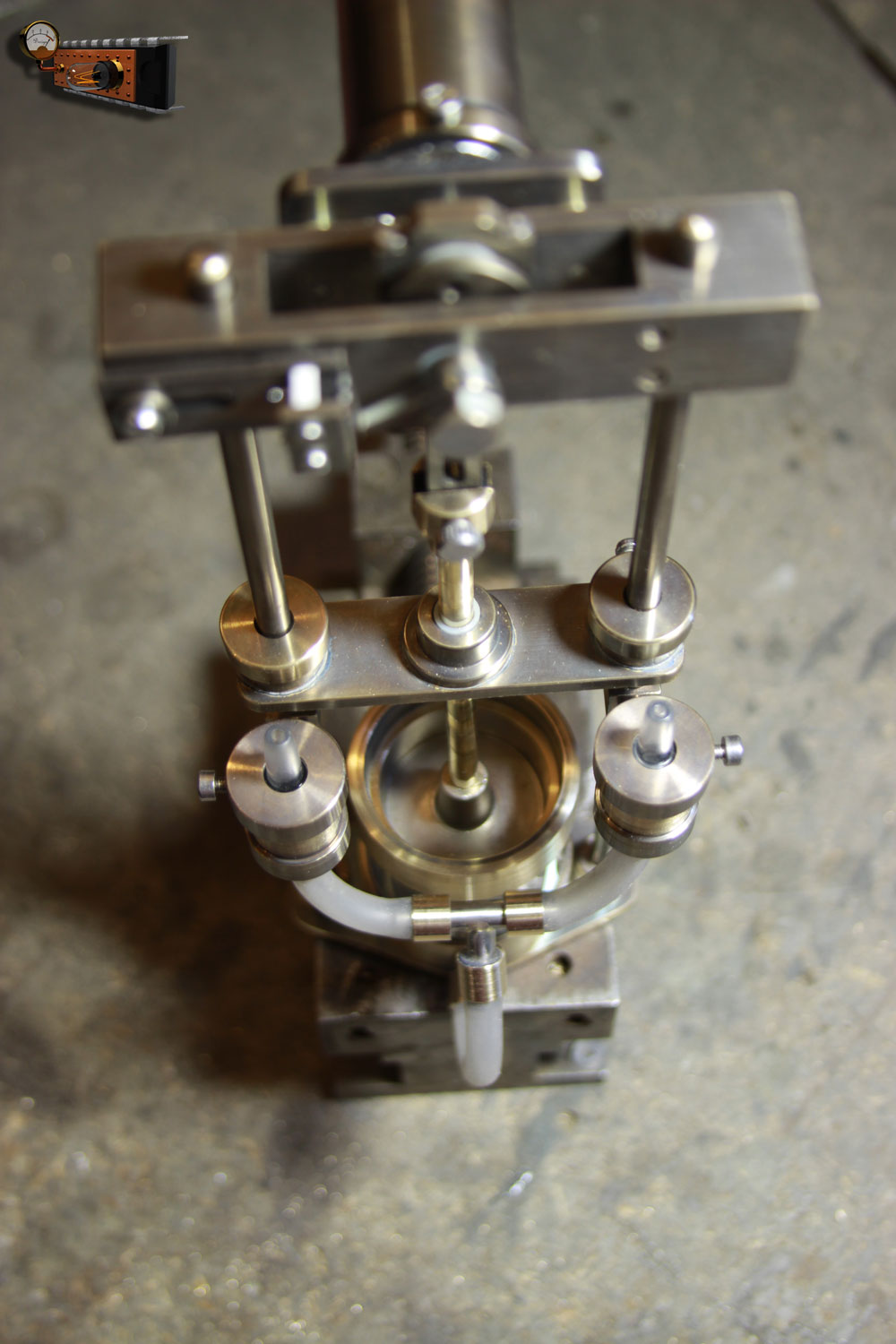

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Полностью собранный насос.
	[^]

Wallery	20.06.2017 - 08:22 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Клапана крупно.
	[^]

Wallery	20.06.2017 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Виски будут заливаться в специальную ёмкость объёмом 700 миллилитров. В качестве ёмкости применил сердцевидную трёхгорлую химическую колбу с двумя отводами.
	[^]

Wallery	20.06.2017 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Центральное горло будет заливочным, второе горло для трубки подключения насоса, а третье для дренажной трубки. Трубки пропускаю через силиконовые пробки.
	[^]

Wallery	20.06.2017 - 08:23 [ показать ]

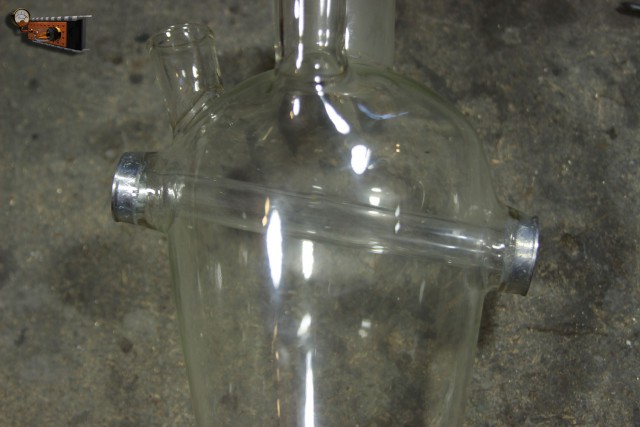

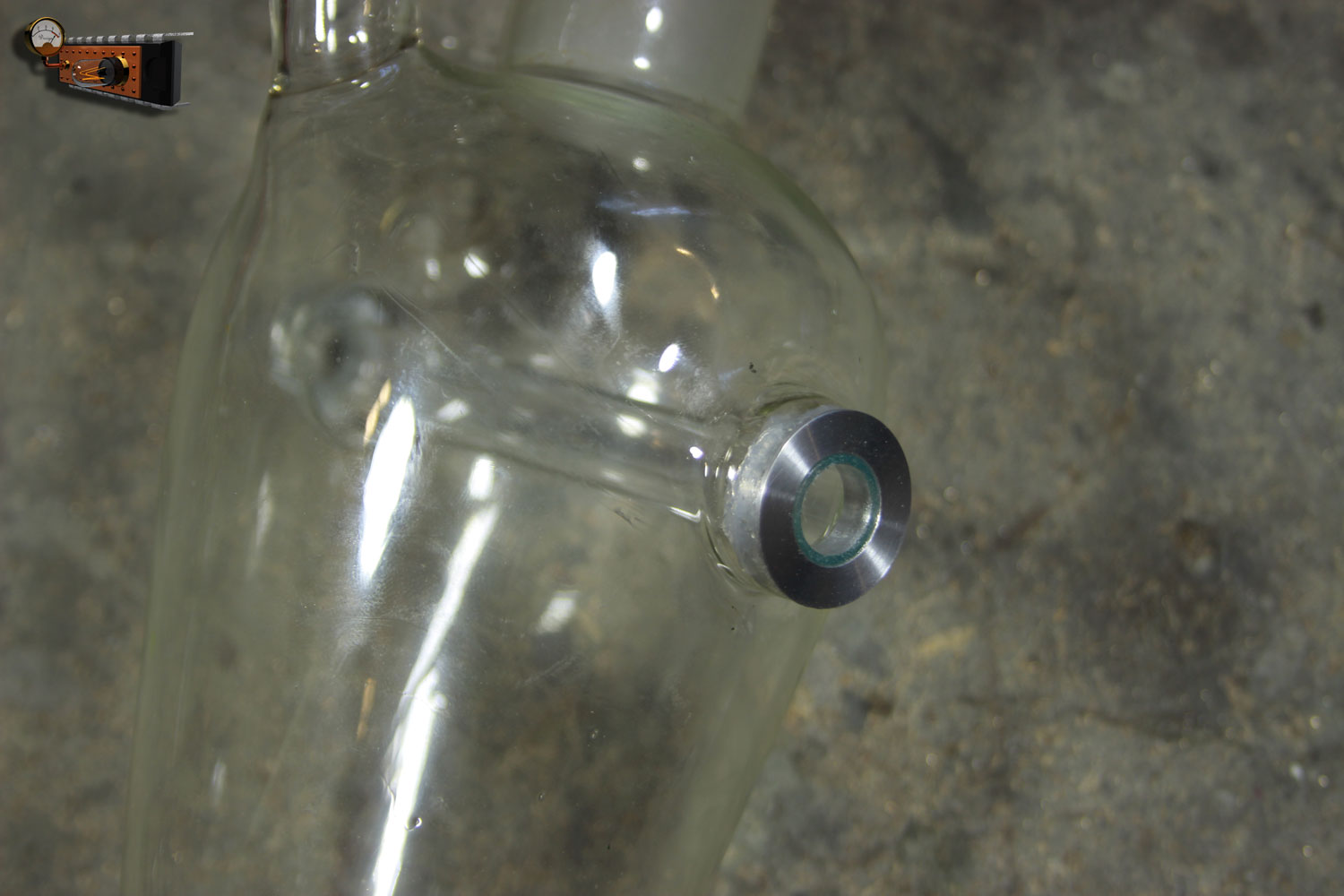

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Боковые отводы тоже придумал как использовать: я пропущу через них подсветку. Для этого обрезаю отводы до нужной длины и вклеиваю сквозную стеклянную трубку. В торцы вклеиваются алюминиевые заглушки.
	[^]

Wallery	20.06.2017 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	20.06.2017 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Для крепления колбы на подставки приклеиваю к днищу фланец. Отверстие во фланце предназначено для нижней подсветки колбы.
	[^]

Wallery	20.06.2017 - 08:24 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Подсветка колбы представляет собой рассеиватель из оргстекла в торцы которого вставлю светодиоды.
	[^]

Wallery	20.06.2017 - 08:24 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Делаю трубку для насоса, я её просто нагрел и согнул. Кончик немного вытянул для того, чтобы на трубку можно было надеть силиконовый шланг.
	[^]

Wallery	20.06.2017 - 08:24 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Некоторую сложность вызвало изготовление дренажной трубки. Проблема в том, что горло располагается ровно на одной оси с подсветкой и трубку пришлось сгибать по месту, что получилось далеко не с первого раза.
	[^]
