Ну... уважаемые, сегодня 7 Мая - день таки Радио. Всех с праздником (на у как же без поздравлений?)! Поэтому поговорим о радио я, не подумайте чего, решил поделиться своим небольшим проектом, который, к тому же, оказался вполне функционален и вполне пригодился мне не один раз.

Итак, захотелось мне в машинку фонарик. Да не просто фонарик,, а чтобы был светодиодный, с хорошим спектром, мощный и все такое. Ессно, пойти в магаз и там купить что-то похожее на желаемое — не наш метод. Да и цены не радуют ни разу — не люблю дарить бабло барыгам. Поэтому было принято решение сделать самому. И вот что получилось.

Характеристики:
- мощность 6Вт;
- угол рассеивания 120°;
- напряжение питания от 9 до 15В;
- длина кабеля — 5м.

Тем, кому интересно, добро пожаловать под кат. Постараюсь не утомлять.

14 фотографий

Фонарик в авто своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ipv4
7.05.2017 - 23:19
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Итак, начнем с начала. Было у отца три сына меня некоторое количество белых 1Вт светодиодов. Решил, что фонарик от 3 до 8 Ватт будет норм. При этом хотелось собрать схему с использованием самых дешевых компонент (в разумных пределах, ессно).Отсюда выбор: MC34063A в качестве ШИМ контроллера и LM358 (ну что было) в качестве ОС по току. Прикинув хрен к носу, внимательно покурив даташит на 34063 и посчитав все в матпакете, я пришел к выводу, что 6*1Вт будет оптимально. Больше — не вытянет 34063, меньше — не удобно с точки зрения выбранного диапазона питающего напряжения.

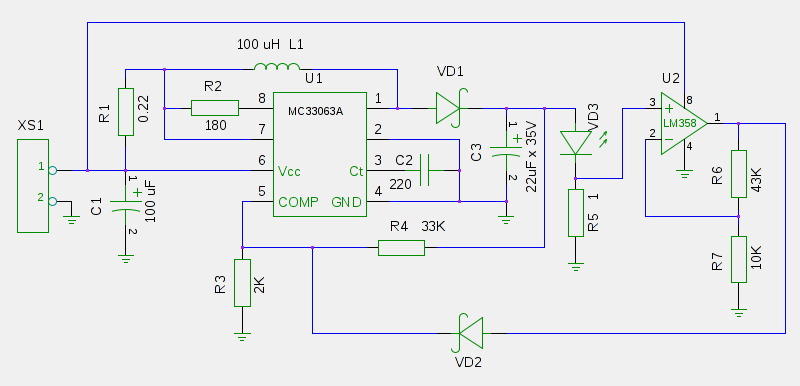

Немного поморщив лоб, родил вот это:

Это сообщение отредактировал ipv4 - 7.05.2017 - 23:24

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:19
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Как видно, не слишком сложно да и вообще. Следующий этап — проектирование и изготовление печатной платы, без нее не дофига получится сделать, ога. Опять тыкаем мышкой, морщим лоб и получаем примерно вот это:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:20
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
К слову сказать, используемая мной программа — молодец просто, может всем показать как симпатично оно должно выглядеть после изготовления (не, ну не красота ли?):

Это сообщение отредактировал ipv4 - 7.05.2017 - 23:20

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:20
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
В результате получаем вот такую небольшую платку, светодиодный драйвер на 6*1Вт, размерами ~20х37мм.

Это сообщение отредактировал ipv4 - 7.05.2017 - 23:20

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:21
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Плата спаяна, проверена работоспособность, измерены получившиеся характеристики. Теперь опять надо репу чесать, а куда ее пихать? Как и что вообще дальше будем делать?

Первое, подбираем радиатор на 6Вт диодов (рассчитанная в последствии площадь — около 70см2):

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:21
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
И да, если вы думаете, что купленный у небезызвестных барыг из ЧД радиатор будет продолжать продаваться впоследствии и ваше устройство будет повторяемо без модификаций — ХУЙ ТАМ. Не будет. Потому что барыги два раза одно и то же не привозят.

Ну ладно, продолжаем. Радиатор закуплен, диоды на него посажены. Нам, как инженерам, просто абы как — не катит. Сажаем на то, что в свое время получилось спиздить, на 0.2мм текстолит:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:21
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Что бы диодам было комфортнее, текстолит дырявим канцелярским ножом (авось, 0.2мм). С обратной стороны:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:21
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Дальше надо одно прилепить к другому:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:22
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Можно, наверно использовать термоклей… Я клеил тем, что было: кремнийорганическим герметиком, 1Вт диодам в общем-то пофиг — какой-никакой тепловой контакт есть и хорошо. Получилось так (излишки после высыхания снимаются ножом очень легко):

Это сообщение отредактировал ipv4 - 8.05.2017 - 00:11

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:22
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Продолжаем. Ну понятно, корпус будем печатать на принтере — нужна модель. Опять садимся за комп и после некоторых напряжений получаем что-то такое:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:22
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Дальше скучно: просим хороших знакомых все это барахло напечатать, вклеиваем на место радиатор с диодами, соединяем платы, ставим все на место. Проливаем все герметиком. И да радиатор я вклеивал на полиуретановый клей (MC-полимерный) — мне показалось, что будет надежнее, поскольку адгезия у него побольше будет. Ну и конечный результат:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:23
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
С обратной стороны:

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:23
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Светит, однако. 120° и 6Вт электрической мощности - это вам не хрен в стакане ))

Фонарик в авто своими руками

[^]
ipv4
7.05.2017 - 23:23
Статус: Offline


Ярила

Регистрация: 4.11.09
Сообщений: 3985
Последняя. Надеюсь, кому-то было интересно. Может, кто-нибудь реализует идею. Имхо, удобно иметь в машине такой источник света.

P.S. Себестоимость — максимум 200-300р, из них: 45р радиатор, 35р. Дроссель, 6*7.5р=45р светодиоды. Остальное, за исключением корпуса, денег, можно сказать, вообще не стоит.

P.P.S. Температурный режим - +20-25°C к окружающей среде. Думаю, что это хорошо.

В разработке я использовал только свободное ПО: GEDA schematic, GEDA PCB, OpenSCAD, wxMaxima, GIMP.
