Здравствуйте дорогие ЯПовчане, ЯПовчанки и ЯПовчата!
С вами снова ваш Старый Зубиловед и сегодня………
Зубила не будет! Вот такой вот поворот.
Сегодня будем ремонтировать часы Хонды Cr-V.

Друга моего Антона, страсть как замучали эти часы, результаты курения интернетов показали что он не одинок и часы дохнут почти у всех (все грешат на близкое расположение дефлекторов печки). Пропай помогает, но не на долго, принимаем радикальное решение, переделать часы полностью.

будет 14 слайдов и чуток текста

Ремонт Салонных Часов Honda Cr-V

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Freezer81
28.04.2017 - 13:56
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Препарируем зверька. Вот так часики выглядят изнутри.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:56
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586

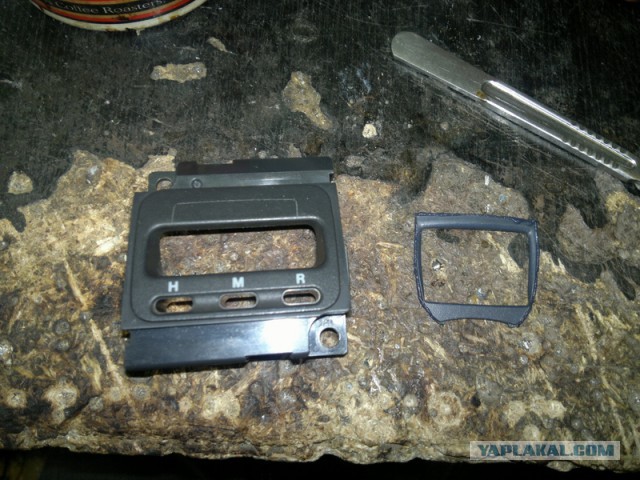

Дисплей будем ставить (по традиции smile.gif ) от Nokia 3310, соответственно от нее же будет и стекло. Отрезаем от панельки рамку стекла и по ней размечаем будущее отверстие на корпусе часов.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:57
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586

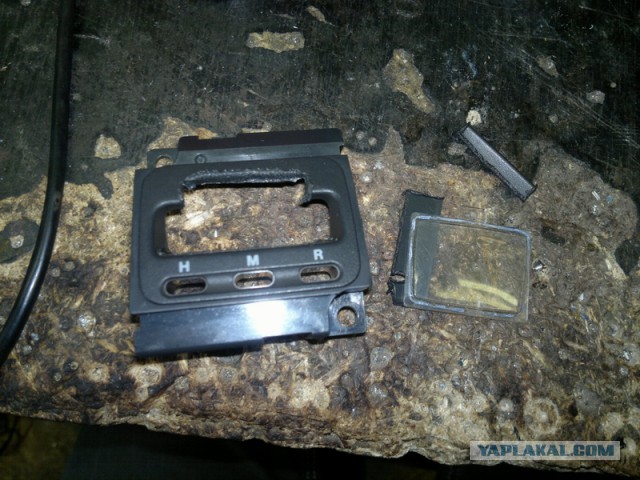

Паяльником грубо вырезаем новое отверстие под стекло.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:57
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586

Недостающие части наращиваем (опять же по традиции smile.gif ) пластиком от крышки ноутбука (ну есть их у меня) и холодной сваркой.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:57
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Подгоняем все по размеру, шлифуем, готовим к окраске.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:58
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Переходим к железу. В «спринте» рисуем плату, печатаем,

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:58
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
травим.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:58
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586

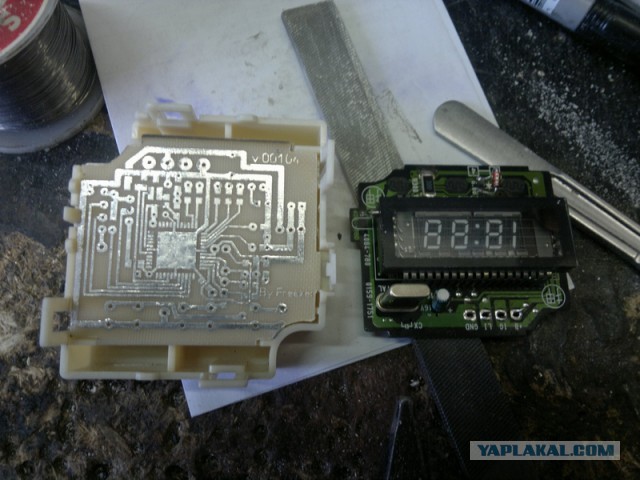

Сверлим, лудим, материмся и подгоняем плату под корпус.

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:59
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586

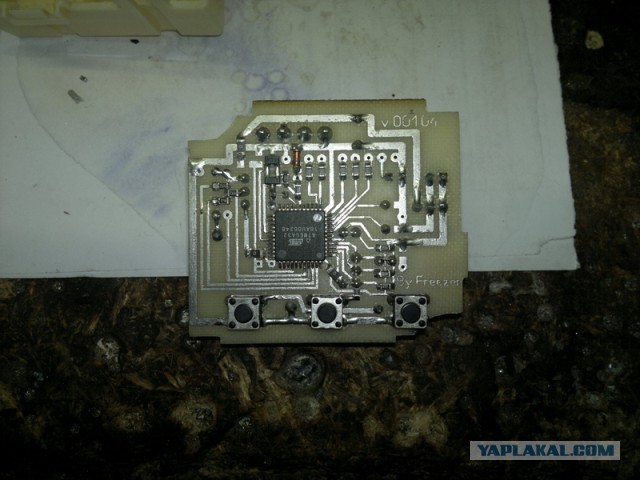

Вот так все выглядит в сборе.
Изнанка

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 13:59
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Лицо

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 14:00
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Функционал:
Первая строка – часы.
Вторая строка – температура за бортом.
Третья строка – напряжение АКБ.
Сбоку – календарь (день недели, число, месяц).
Собственно весь проект представляет из себя «лайт» версию моей приборки из прошлой темы про зубило. Соответственно начинка практически не отличается: контроллер Atmega 32, часы реального времени DS1307 с rtc батарейкой (чтобы время не сбрасывалось при отключении питания), термодатчик DS18B20, дисплей Nokia 3310 инвертированный по хитрой технологии.

Проверка

Это сообщение отредактировал Freezer81 - 28.04.2017 - 14:16

Ремонт Салонных Часов Honda Cr-V

[^]
Freezer81
28.04.2017 - 14:00
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
На выходных, снова берем пивка и идем к старому знакомому Дяде Вове в малярку и не спеша шпаклюем, грунтуем и красим корпус.
И вот все собрано воедино! Финальный тест!

Ремонт Салонных Часов Honda Cr-V

[^]
GLUC
28.04.2017 - 14:01
3
Статус: Offline


Ярила

Регистрация: 20.02.11
Сообщений: 4089
а не проще купить на Али.. три в одном, часы, градусник и вольтметр. и всего 4-6 бакс стоит и по размеру идеально подходит, уже 2 года с такими сам..

[^]
Freezer81
28.04.2017 - 14:01
34
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
Себестоимость проекта около 600р, радость товарища и приятно проведенное время бесценны!!! smile.gif

Всем спасибо за просмотр, можно пинать, хвалить и спрашивать.
С уважением ваш старый зубиловед Холодильник.
Ну и собственно фотка на законном месте.

Ремонт Салонных Часов Honda Cr-V

[^]
zolotnik
28.04.2017 - 14:02
23
Статус: Online


ʞинɯоvоε

Регистрация: 30.03.08
Сообщений: 72214
всё это конечно интересно, но вот с этого момента
Цитата
Сверлим, лудим, материмся и подгоняем плату под корпус.
началось рисование совы sad.gif
я так понимаю подробностей по внутренностям часов не будет

Это сообщение отредактировал zolotnik - 28.04.2017 - 14:05

[^]
Yngwie7777
28.04.2017 - 14:02
7
Статус: Offline


Ярила

Регистрация: 10.07.14
Сообщений: 1197
Жалко что без функции "Минет водителю"...
А так зачетно smile.gif

[^]
Creon
28.04.2017 - 14:02
0
Статус: Offline


Юморист

Регистрация: 8.01.17
Сообщений: 455
молоток, чо!

[^]
АгентИнглиш
28.04.2017 - 14:03
44
Статус: Offline


Хохмач

Регистрация: 10.03.13
Сообщений: 702
Х.з, на любителя. Но по моему, до этого лучше было. Еще и белая подсветка ни к чему.

[^]
steslia
28.04.2017 - 14:03
3
Статус: Offline


Made in USSR

Регистрация: 22.04.11
Сообщений: 1141
ТС, яркость будет регулироваться? Ибо светит не слабо.
Функционал хороший.
От меня другу электронщику - зелени пучок.

[^]
tungus1980
28.04.2017 - 14:03
12
Статус: Offline


Злобный тунгусёныш

Регистрация: 16.02.12
Сообщений: 1168
Цитата (GLUC @ 28.04.2017 - 15:01)
а не проще купить на Али.. три в одном, часы, градусник и вольтметр. и всего 4-6 бакс стоит и по размеру идеально подходит, уже 2 года с такими сам..

Ну идиотам, которые не в состоянии посчитать количество фото и не не ломать пост - проще с али! moderator.gif а так знатное рукжопство. bravo.gif

[^]
xDefendeRx
28.04.2017 - 14:04
3
Статус: Offline


Приколист

Регистрация: 20.12.16
Сообщений: 208
кнопки настройки теперь декорации? к примеру чтобы перевести время, надо снять,разобрать,перепрошить и обратно? а так конечно супер, и еще непонятно проживет ли долго сие чудо рядом с воздухводом

[^]
tungus1980
28.04.2017 - 14:04
2
Статус: Offline


Злобный тунгусёныш

Регистрация: 16.02.12
Сообщений: 1168
Цитата (Yngwie7777 @ 28.04.2017 - 15:02)
Жалко что без функции "Минет водителю"...
А так зачетно smile.gif

а чего, 3310 и так могла? blink.gif blink.gif

[^]
Батарейкин
28.04.2017 - 14:05
5
Статус: Online


Ярила

Регистрация: 26.06.12
Сообщений: 3833
Да ну,уныло.Можно было родной люминесцентный индикатор заюзать с тем же функционалом

Это сообщение отредактировал Батарейкин - 28.04.2017 - 14:05

[^]
besedkin
28.04.2017 - 14:05
28
Статус: Offline


Ярила

Регистрация: 17.01.11
Сообщений: 4148
Мммм,как-то не очень... для хонды.

Ремонт Салонных Часов Honda Cr-V

[^]
