Привет, всем ЯПовчанам!) Решил поделиться увлекательным процессом изготовления крутого брелОка с логотипом этого замечательного источника позитива)

58 фото и немного комментариев

Брелок с логотипом ЯП. Процесс изготовления. ЧПУ +

Yap 12.06.2026 - 08:52

Продам слона • На сайте 21 год

01

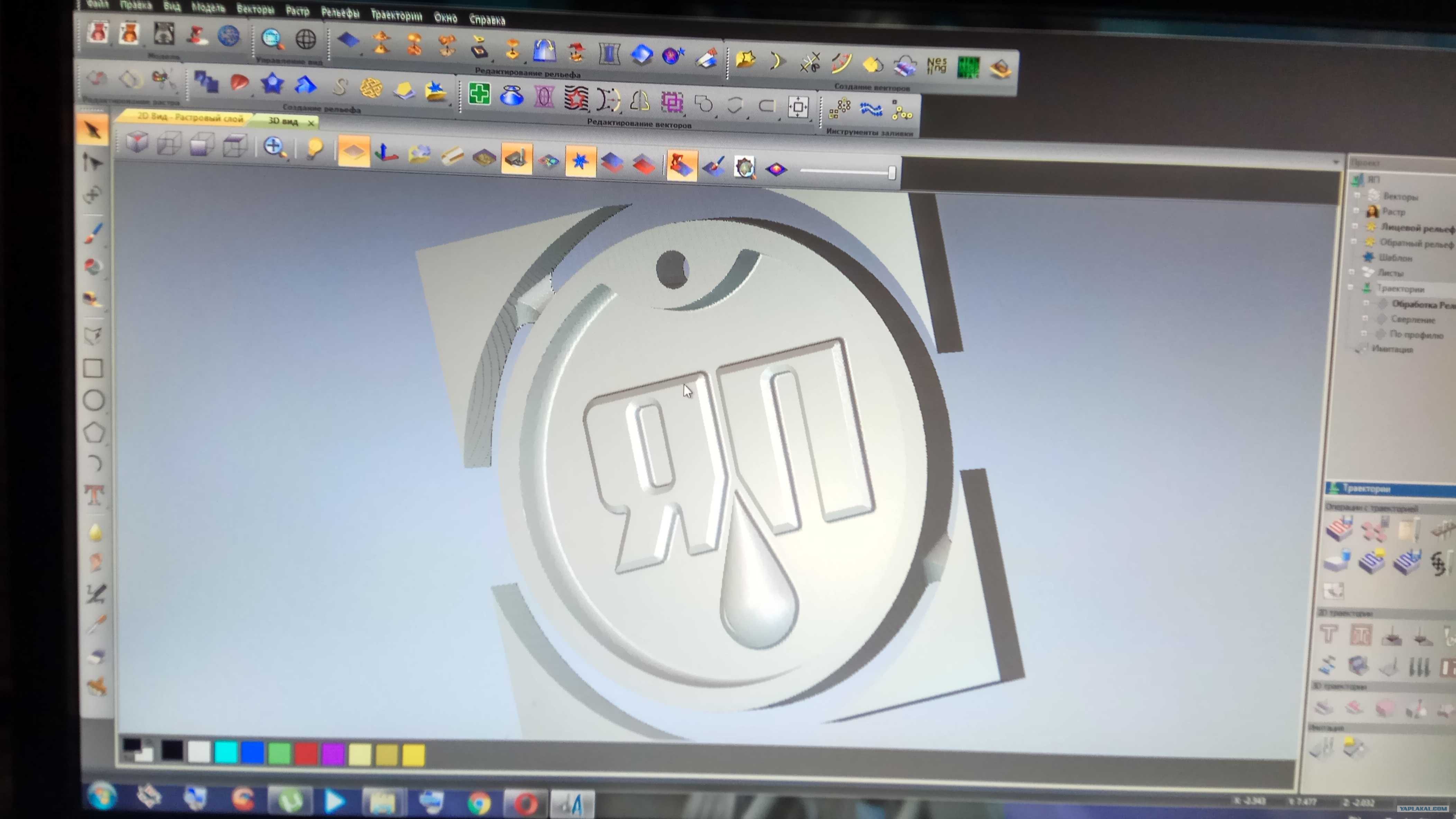

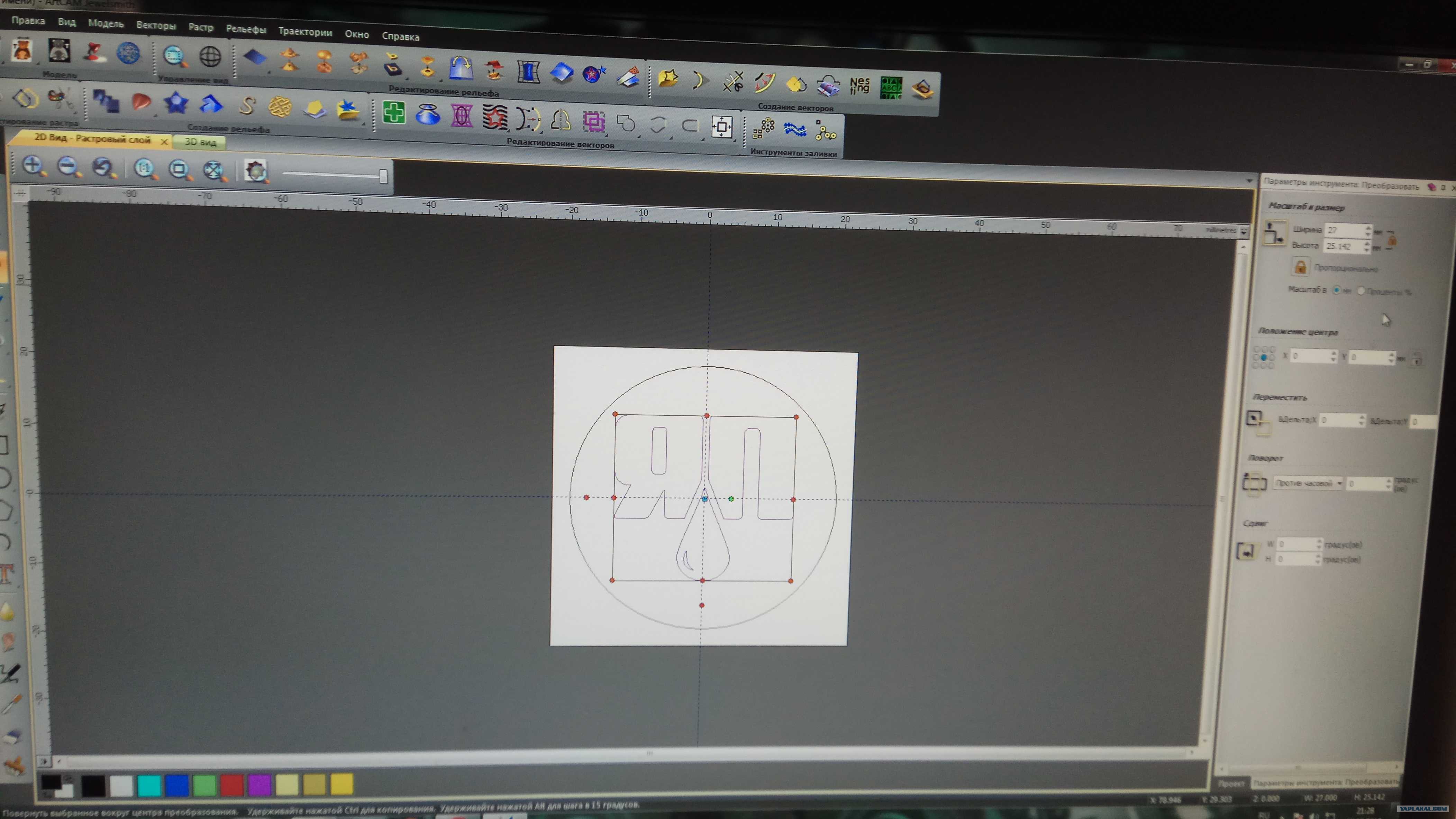

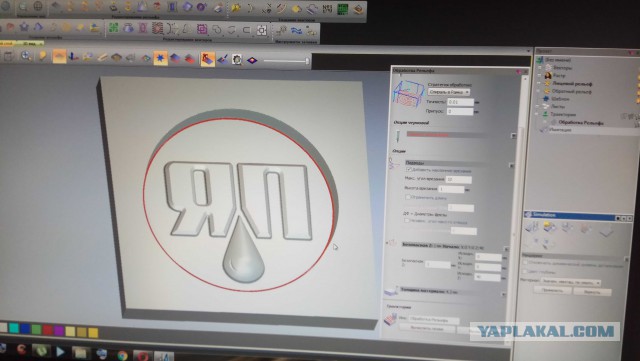

В АртКаме загружаем векторный логотип ЯПа. И создаем нужный рельеф

02

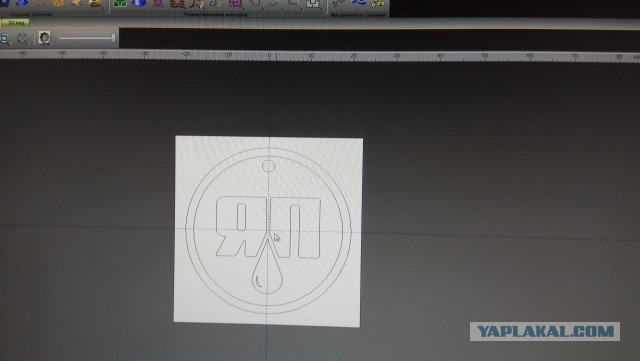

Решил сделать брелок диаметром 40мм

06

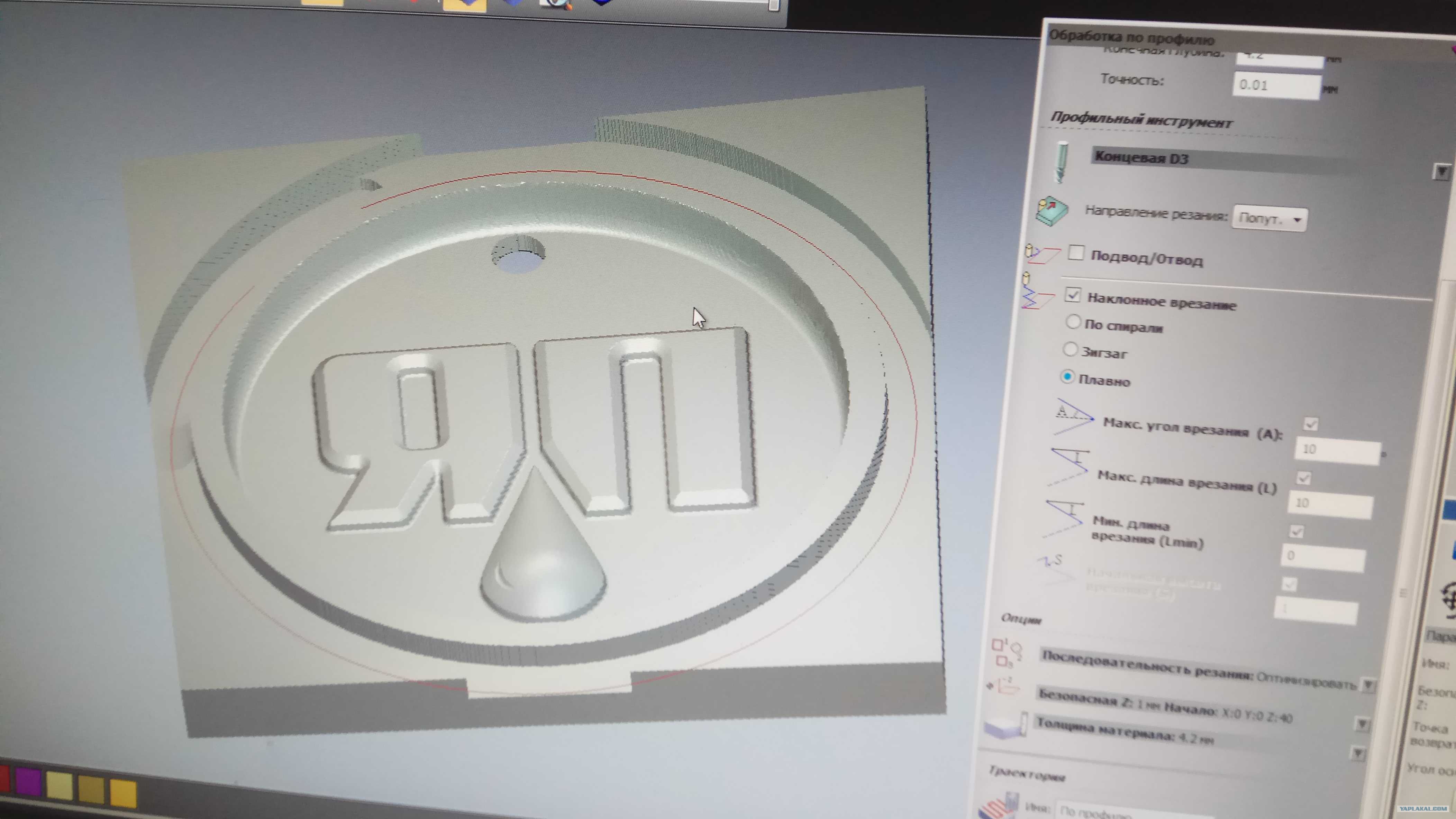

Когда нужный рельеф получен создаем траектории обработки и просматриваем визуализацию обработки

10
Стратегия обработки по спирали

11

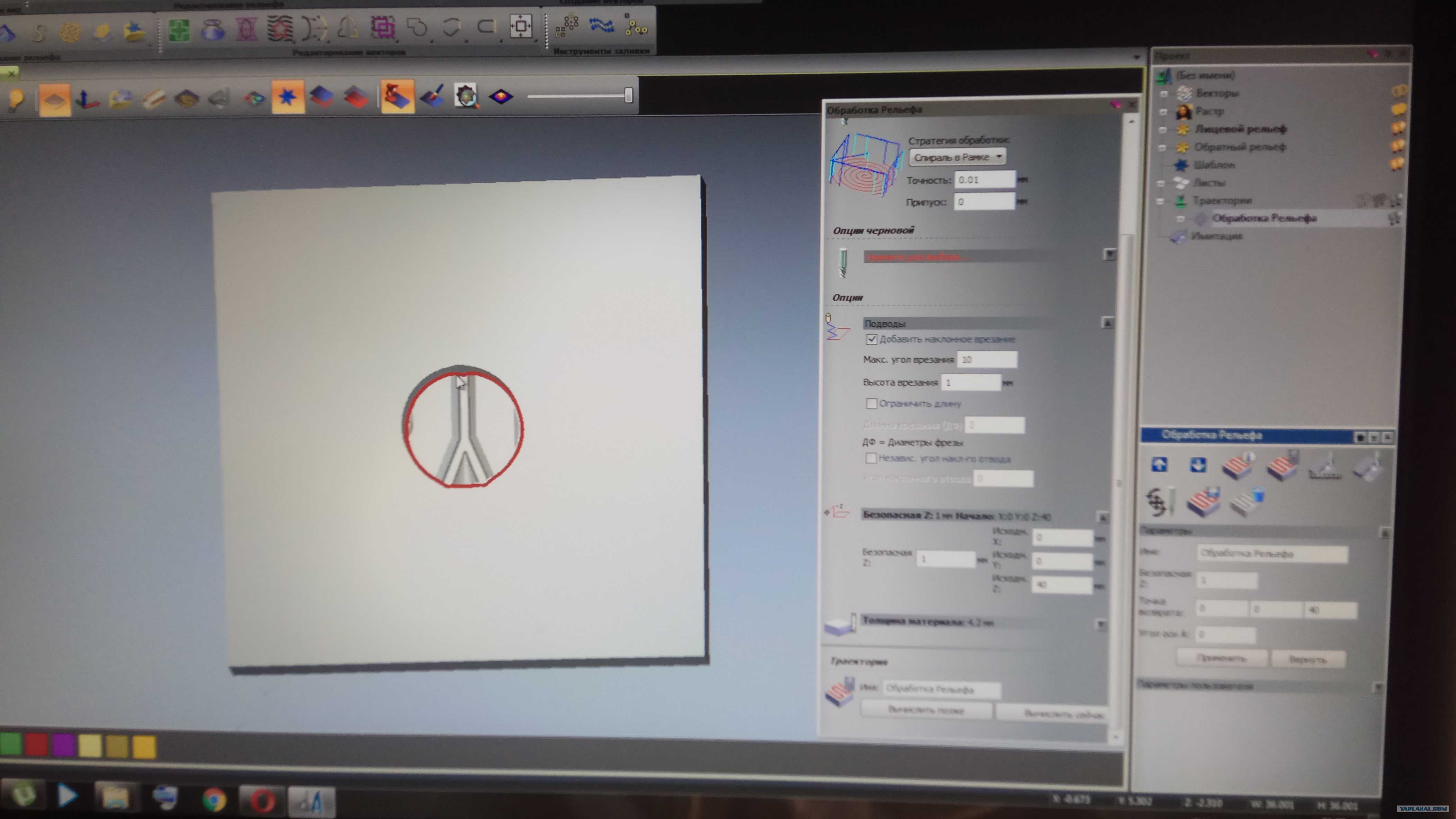

Фреза Конус R0.25мм

14
Решил немного подправить форму

15
Визуализация показала что все хорошо и можно работать)

16

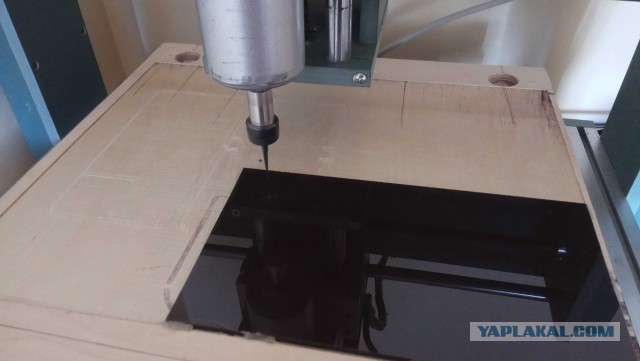

Заряжаем фрезу

17

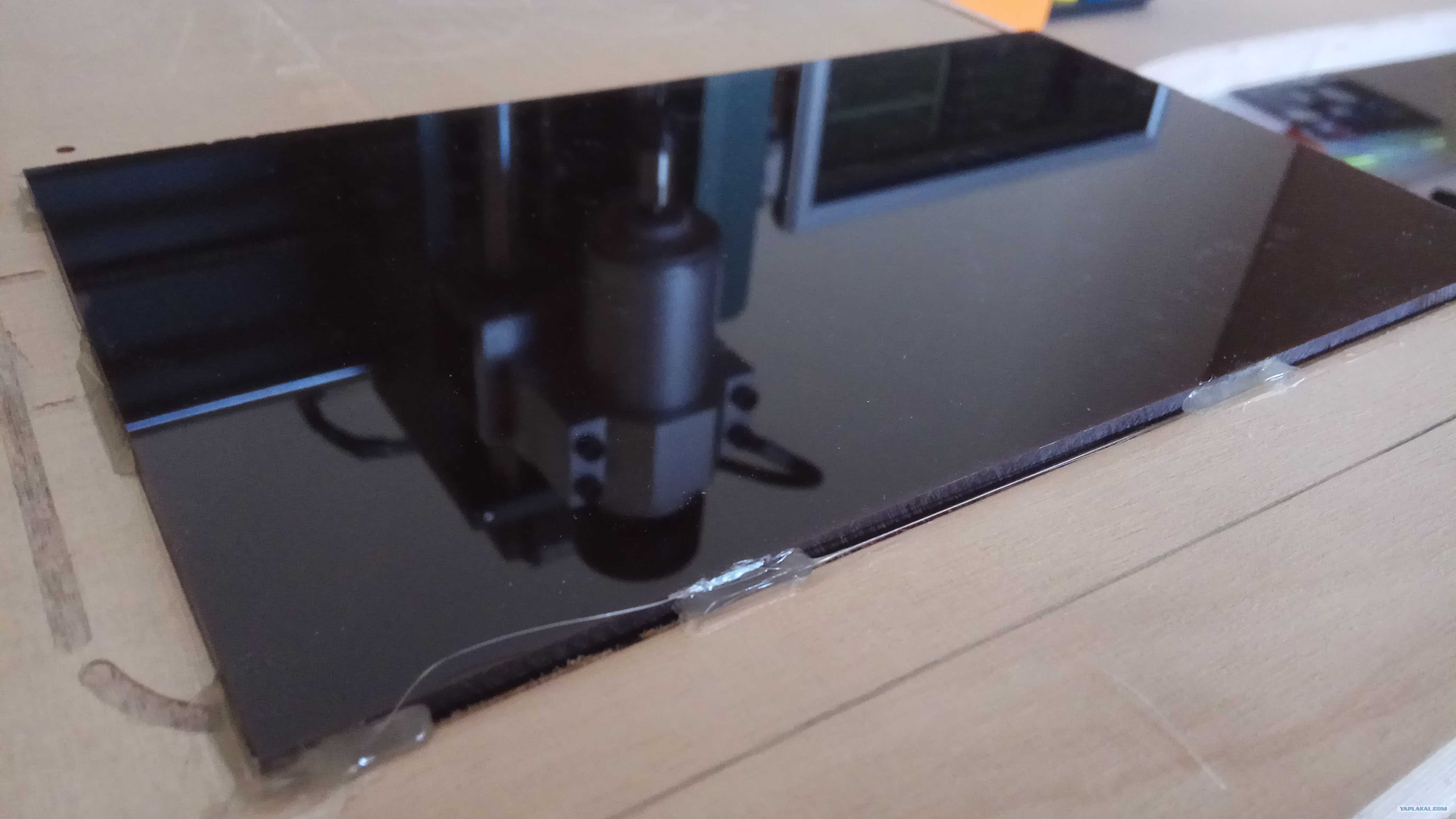

Материал заготовки акрил 4мм

18

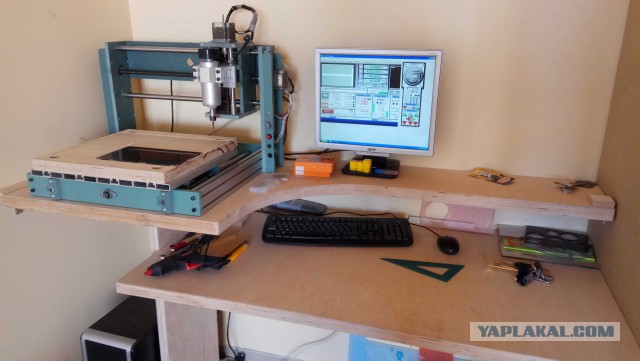

А это- Мистер Фрезер) 3 оси., рабочее поле 285*385мм, Шпиндель 600Вт., подвижный стол. Станина из пвх 12мм.

19
Управление Маш3

20

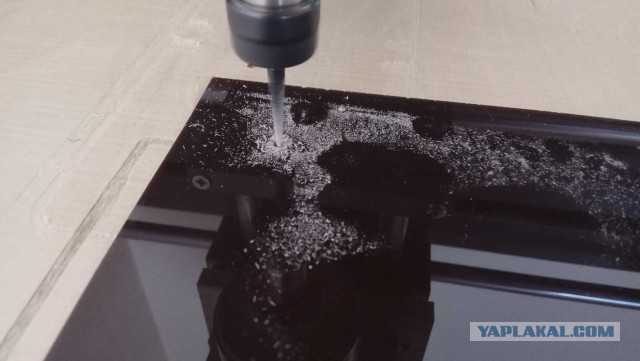

Погнали!

24
Теперь концевая фреза 3мм
