Махачкалинский Форт Байяр

Очень интересное сооружение с еще более интересной историей. Жаль, что сейчас все вот так разрушено, заброшено, но были времена ...

17 фото и 1 видео

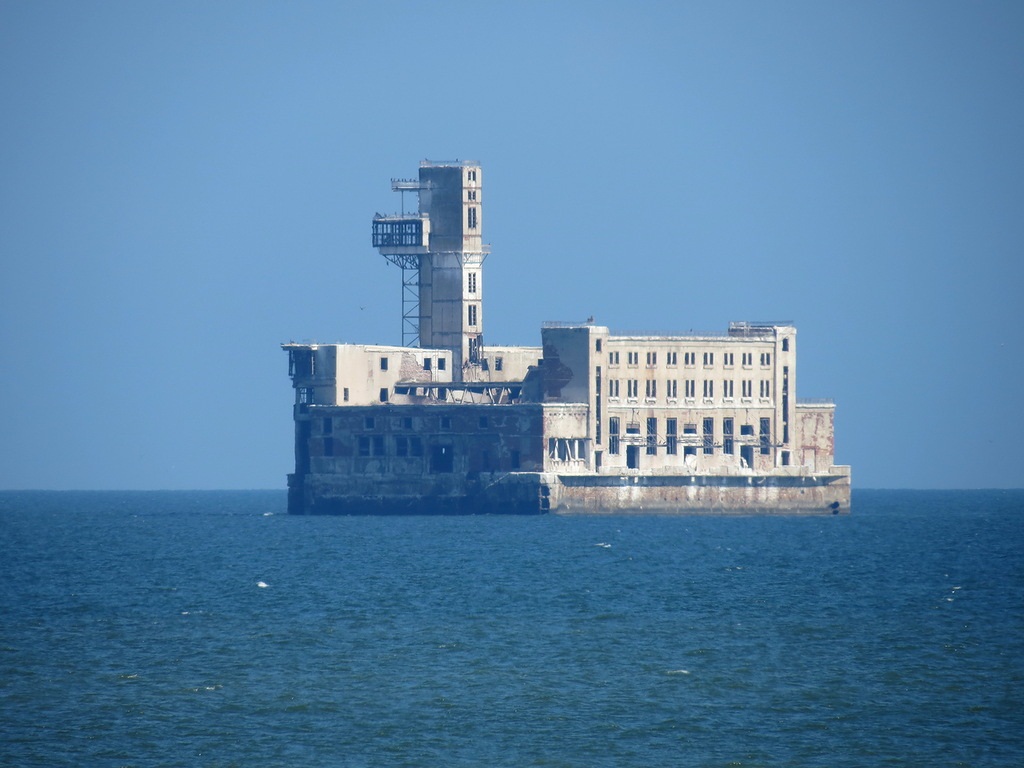

Испытательная станция морского оружия сданная в эксплуатацию в 1939 году находится на расстоянии 2,7 км от берега и давно уже не эксплуатируется. Еще часто это место называют бывшим 8 цехом "Дагдизеля". Здание ее окончательно разрушено бурными волнами неспокойного седого Каспия. Достаточно сказать, что наблюдательная вышка станции находится на высоте 42 метров над уровнем моря, и в шторм до вышки долетают пенистые закрученные волны.

Вся подводная часть гигантского павильона, получившая название «Массив», строилась на побережье в котловане емкостью пятьсот тридцать тысяч кубометров, вырытом с помощью земснарядов, (а порой вручную).

Первые упоминания о «павильоне» (так это здание именовалось в официальной переписке) в архивных документах относятся к январю 1934 года. Начальник Специального проектного бюро при Двигательстрое Можуго в письме начальнику строительства Н.А.Фетисову и секретарю парткома З.Г.Феодаеву детально, с точностью до одного дня сообщает сроки возведения фундамента будущего здания или, как его называли, «массива-гиганта», и вывода его в море.

Как гениально совершенна была конструкция самого здания, так же гениально прост был план его строительства: предлагалось на берегу моря вырыть огромный котлован, уплотнить его дно грунтощебенистой подсыпкой и уложить по ней брусчатый настил. Установить изготовленную заранее опалубку и забетонировать «массив».

Выдержав 28 дней в опалубке, вывести его в море. К этому времени в определенной морской точке уже должно быть подготовлено основание каменной наброски для установки на нем «массива-гиганта». После установки и подводного бетонирования осень-зиму 1934 года и весну 1935 года отвести для естественной усадки сооружения. Затем в течение трех месяцев к августу возвести надводную часть.

В ходе строительства завода «Дагдизель» было осуществлено предусмотренное проектом сооружение испытательной станции в море для испытания будущих изделий предприятия. Строительство этого уникального и единственного в нашей стране сооружения началось в июне 1934 года и завершилось в 1936 году. Станция площадью более 5 тысяч кв. метров с наблюдательной вышкой высотой 42 метра была воздвигнута в море на расстоянии 2,7 км от берега.

04

Вся подводная часть гигантского павильона, получившая название «Массив», строилась на побережье в котловане емкостью 530000 кубометров, вырытом с помощью земснарядов.

На дне котлована был построен огромный железобетонный «ящик» высотой 14 метров, после чего искусственная перемычка, отделявшая котлован от моря, была разрушена, и всплывший «ящик» отбуксировали на место строительства станции в феврале 1935 года. Там «ящик» наполнили водой и «посадили» на заранее подготовленную площадку из бутового камня.

Дальше строительство станции велось обычным способом с доставкой людей и материалов морскими судами. В отчете о состоянии строительства на 10 октября 1936 года отмечалось: «Выведен и установлен на море, на подготовленное основание железобетонный массив-гигант, на котором будет построено основное здание. Строительные работы и монтаж оборудования будут закончены в 1937 году».

В январе 1937 года строящийся цех «А» был переименован в цех № 8. Чертежи планировки надводной части здания восьмого цеха были разработаны главным инженером А. Дезорцевым, начальником проекта Г. Ахтенштейном, старшим инженером М. Матевосяном и проектировщиком П. Парфеновым. Этот цех был сдан в эксплуатацию в 1939 году.

В инвентарной карточке значилось: здание площадью 5189 кв. м, общим объемом 26000 куб. м установлено на железобетонном фундаменте, стены кирпичные, перекрытия железобетонные, полы паркетные.

Функционировал лифт, который поднимал на смотровую вышку, находящуюся на девятом этаже. Так как погода на Каспии чаще неспокойная и испытатели из-за шторма могли задержаться на длительное время, для них в правом крыле цеха на верхних этажах были столовая, гостиница и даже библиотеке.

А в середине подвального помещения в большом спортивном зале рабочие играли в баскетбол и волейбол. Для осуществления связи с восьмым цехом и его обслуживанием на берегу были сооружены северный и южный молы порта, пристань и судоремонтный цех. Строительство всех гидротехнических сооружений велось под руководством опытных специалистов П. И. Климова и М. Я. Соколова.

Подводными работами при сооружении станции руководил Н. А. Балабайченко. В 1942 году в связи с эвакуацией завода в Казахстан эксплуатация цеха прекратилась, после войны восстановилась и была окончательно прекращена в начале 1960-х в связи с выпуском новых торпед, требующих больших глубин для испытаний.

Помимо строительства морского цеха, перед Двигательстроем стояли и другие гидро-технические задачи: сооружение юго-восточного мола и причала для водного транспорта, который будет эксплуатироваться с момента вывода «массива» в море.

Однако жизнь ставила свои преграды, и столь тщательно продуманный план рухнул в первые же дни. Прежде всего затянулось рытье котлована. Иначе и быть не могло, если на 25 марта 1934 г. там работало всего 35 человек, трактор «Коммунар» да пара лошадей.

В дальнейшем этому строительному участку было уделено большое внимание, и численность рабочих здесь стала самой большой на Двигательстрое. Уже через 4 месяца здесь работало около ста плотников, 46 чернорабочих, 36 пильщиков 2 моториста, слесарь-водопровод.

9 апреля 1935 года в предмайском обращении к коллективу администрация по поручению производственной конференции призвала закончить рытье котлована к 1 июня, вынуть 140 тыс. кубометров земли. С 12 апреля был объявлен ударный штурм. Ежесуточную выемку земли с 500 кубометров довели до 3000. Каждый рабочий и служащий должен был в течение апреля отработать не менее 30 часов сверхурочного времени в котловане.

Уже 20 ноября 1935 г. секретарь парткома Феодаев сообщает в Северо-Кавказский краевой комитет ВКП(б): «Сооружение массива окончено. Остались штукатурные работы внутри массива, которые по намеченному плану должны быть окончены к 5-10 декабря. Вывод массива в море к его месту назначения в данное время за неподготовленностью «постели» и неокончания морских работ задерживается».

Что же такое «постель и основание каменной наброски? Почему эти работы выбились из графика и затянули строительство.

Дело в том, что глубина моря в месте возведения цеха достигала 12 метров. Нужна была каменная наброска, на которую и собирались водрузить массив. Но, если камни бросать непосредственно на дно, подводные течения будут вымывать из-под них песок, лишая тем самым здание устойчивости. Поэтому предполагалось за 10-15 дней до вывода массива в море в условленном месте начать дноуглубительные работы.

Обследование дна бурением заставило строителей предусмотреть его углубление до 19 метров от ординара. Объем работ предположительно определили в 530 тысяч кубометров выемки песчаного фунта. Для их выполнения были арендованы земснаряды «Степан Разин», находящиеся в ведении Южно-Каспийской базы в Баку, и «Волго-Каспий N 6″ из Астрахани.

Но ни один земснаряд не мог работать на больших глубинах, поэтому «Волго-Каспий» пришлось переоборудовать. Кроме выемки котлована, земснарядам предстояло провести и другие дноуглубительные работы, в том числе прорыть подводный канал, чтобы в свое время по нему через мелководье вывести в море массив.

К моменту окончания строительства массива-гиганта работы в море были выполнены только на 30 процентов. Оставалось произвести тщательное равнение «постели» укладкой 3000 кубометров камня. Вот что пишет об этом инженер Двигательстроя и автор проекта А.С.Дезорцев в Дагобком Н.Самурскому: «Железобетонный понтон, подлежащий выводу полностью закончен.

Канал тоже прорыт на всем протяжении. Не закончено разравнивание водолазами каменной «постели» в море, на которую должно быть поставлено сооружение после его вывода. Еще полтора месяца назад водолазных работ оставалось на 10 рабочих дней. Учет метеорологических условий позволял предположить, что в течение одного-двух месяцев мы будем иметь 10-12 штилевых дней, которые используем для окончания «постели», и в конце ноября сможем вывести массив-гигант в море.

Штилевые дни действительно были и работа была бы закончена, ели бы не одно обстоятельство, которое я не учел и которое делает нереальным мои планы. Дело в том, что в штилевые дни, чередующиеся со штормовыми, возможен выход водолазного флота в море и спуск водолазов под воду, но их работа совершенно исключается, так как в этих слоях воды происходит такое помутнение, что водолаз не может ориентироваться и выполнять работу.

Только в сентябре 1936 года массив был выведен и установлен в море на железобетонное основание. Теперь предстояло возведение на нем основного здания. Но еще не существующий цех «А5″ уже переименовали в цех N 8. Проектировали надводную часть уникального сооружения управление строительства механического завода N 182 и Юго-восточное Ростовское отделение Промстройпроекта НКТП СССР. На чертежах — подписи главного инженера А.СДезорцева, начальника проекта двадцатипятилетнего Г.И. Ахенштейна, старшего инженера Матевосяна, проектировщика и чертежника П.П.Парфенова.

В 1939 году цех был сдан в эксплуатацию. В инвентарной карточке значится: «Здание площадью 5185 кв. м, общим объемом 26000 куб. м. установлено на железобетонном фундаменте, стены кирпичные, крыша рубероидная, перекрытия железобетонные, полы паркетные».

Самая верхняя из четырех смотровых площадок возвышается над уровнем моря на 41,7 метра.

Из намеченных работ по строительству порта были сделаны только молы, волнорез и под бухту облагорожен котлован, в котором строили массив-гигант. К этим работам больше не возвращались и пользовались только теми причалами, которые были построены для катеров и барж, возивших строителей и стройматериалы в морской цех.

К сожалению, цех прослужил заводу недолго. И не от того, что был плохо построен. Поменялись требования к проводимой в цехе работе, и в апреле 1966 года это грандиозное сооружение было списано с заводского баланса.

Вот уже 60 лет стойко сопротивляется стихии это уникальное здание — памятник трудовому подвигу первостроителей-двигательстроевцев.

Что его ждет? Найдется ли ему хозяин?

Завершающая
Отсюда

На этих фотография изображена испытательная станция морского оружия, которая была сдана в эксплуатацию ещё перед самым началом Второй Мировой войны, в 1939 году. Сейчас, конечно, никакой эксплуатации нет. Расстояние между берегом и башней составляет чуть менее 3 км (2,7 км). Само здание с каждым годом разрушается всё сильнее, так на него влияет неспокойный Каспий. Для большей наглядности: наблюдательная вышка располагается на высоте почти 42-ух метров, и во время среднего шторма волны долетают до неё, ударяясь с огромной силой…
