Копилка-сортировщик монет


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

SYMvlz	23.01.2017 - 07:15 [ показать ]
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	185 Начитавшись на ЯПе тем про различные копилки, и сколько кто накопил в бутылках и банках, захотелось сделать себе копилку. Но не просто какую-то ёмкость под монеты, а чтобы она их сортировала по номиналам. Фоток много не будет, эта тема из цикла "как нарисовать сову". Итак, в одной широко известной программе создаём 3D-модель того, что мне взбрело в голову после просмотра нескольких роликов на youtube.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

SYMvlz	23.01.2017 - 07:15 [ показать ]
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	После этого, отдаём контуры всех деталей на лазер, и режем детали из фанеры. После вырезки, вспоминаем про ТБ после получения занозы.
	[^]

SYMvlz	23.01.2017 - 07:18 [ показать ]
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	После этого все детали вышкуриваем по краям, дабы не получить ещё заноз. Сборка идёт с установки на заднюю стенку направляющей и сбрасывателей монет.
	[^]

SYMvlz	23.01.2017 - 07:20 [ показать ]
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	Потом идёт установка перегородок, днища и финально приклеиваем боковины. Эти этапы я не стал фотографировать, по 3D-модели всё предельно понятно. Во всех деталях есть выступы, благодаря которым неправильная сборка исключена. В самом конце вклеиваем переднюю стенку из оргстекла и крышку копилки. Вот и видео работы копилки. Это сообщение отредактировал SYMvlz - 23.01.2017 - 07:21
	[^]

Maconn

23.01.2017 - 07:23

Статус: Offline

Чернухокнижник

Регистрация: 22.10.15
Сообщений: 55

За рукожопство зелень, надо такую же копилку сделать :)
неплохой валидатор для монет :) ждем появления во всех автоматах страны вместо этого

З.Ы

Цитата

Будет 3 фото и 1 видео. НЕ ЛОМАЙТЕ, я быстро!

~~автор балабол, еще и минусит, якобы за слом~~

поправил :)

Это сообщение отредактировал Maconn - 23.01.2017 - 08:00

[^]

HuoKpuH	23.01.2017 - 07:24 [ показать ] 3
Статус: Online Шутник Регистрация: 5.06.07 Сообщений: 66	Комрад молодец, можно на поток ставить такого рода копилки, ЯП взял Если сломал то извиняюсь, количество фото и видео указано в первом посте. Это сообщение отредактировал HuoKpuH - 23.01.2017 - 07:45
	[^]

~~Kiwa2Йети~~	23.01.2017 - 07:25 [ показать ] 6
Статус: Offline Ярила Регистрация: 6.04.16 Сообщений: 1232	А мы как дураки. По старинке.))))
	[^]

SYMvlz	23.01.2017 - 07:25 [ показать ] 14

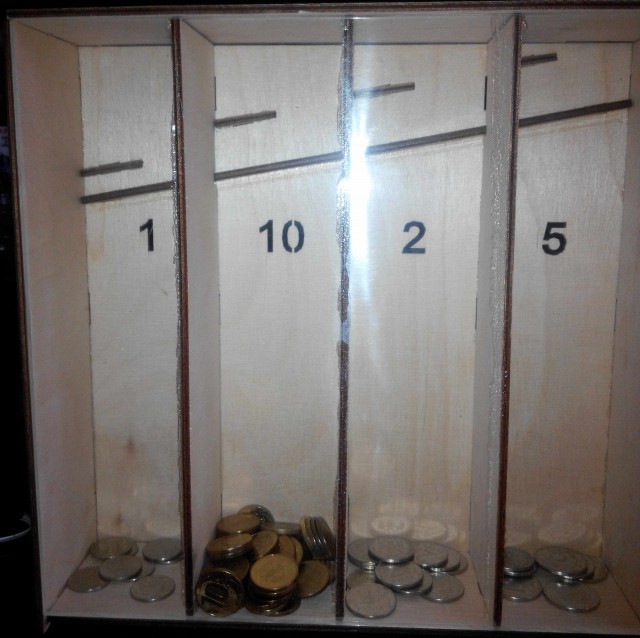

Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	При проектировании был допущен косяк - в перегородках не сделал пазы для прохождения монет В следствие чего пришлось заниматься напилингом, точнее - надфилингом. В модели потом эти косяки исправил. Копилка получилась великовата - 25х26х6см. Но меня устраивает. Вот то, что в неё накидалось за январь.
	[^]

амадин	23.01.2017 - 07:27 [ показать ] 13
Статус: Offline Шутник Регистрация: 21.03.16 Сообщений: 690	Что то напомнило фильм менялы.
	[^]

ponych	23.01.2017 - 07:31 [ показать ] 0
Статус: Offline Балагур Регистрация: 4.02.10 Сообщений: 997	доработай до круглого формата с 4 секциями, такая плоская хренотень не совсем удобна, я вот в 3х литровую банку складирую,потом 20 минут на сортировку и в банк чо нить ими оплатить, в последний раз нужно было по безналу оплатить железку за 20 тыщ так вот 11 тыщ выдал монетками, тетя без слов приняла и автопересчётчик сунула и сосчитала
	[^]

voko	23.01.2017 - 07:32 [ показать ] 1
Статус: Offline Юморист Регистрация: 23.12.11 Сообщений: 480	когда она наполнится её не разопрёт? перед * заканчиванием копилки* вес монеток будет не хилым... а так зачётно Это сообщение отредактировал voko - 23.01.2017 - 07:33
	[^]

~~ra9mli~~	23.01.2017 - 07:36 [ показать ] 0
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Класс. А можно чертежик с размерами? )
	[^]

~~Gdialex~~

23.01.2017 - 07:45

Статус: Offline

Ярила

Регистрация: 12.09.15
Сообщений: 8145

Цитата (voko @ 23.01.2017 - 08:32)

когда она наполнится её не разопрёт? перед * заканчиванием копилки* вес монеток будет не хилым... а так зачётно

Думаю нет. Монеты друг с другом в расклин ложатся. Давить сильно не будут на стенки.

[^]

SYMvlz	23.01.2017 - 07:48 [ показать ] 3
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	ra9mli, запросто! Вот архив с моими размерами. Контура в полилиниях. https://cloud.mail.ru/public/2k13/7LXU5sayG
	[^]

voko	23.01.2017 - 07:50 [ показать ] 0
Статус: Offline Юморист Регистрация: 23.12.11 Сообщений: 480	и эта... а как их доставать? только молоток?
	[^]

SYMvlz

23.01.2017 - 07:52

Статус: Online

Ярила

Регистрация: 17.10.14
Сообщений: 1017

Цитата (Maconn @ 23.01.2017 - 07:23)

автор балабол, еще и минусит, якобы за слом

Я никого не минусил! Не надо тень на плетень наводить!

Я написал 3 фото и 1 видео. Дальше пошли комментарии. Всё верно и правильно.

Потом вспомнил, что есть фото с кучей монет, добавил отдельно, как комментарий, а не продолжение топика.

[^]

SYMvlz

23.01.2017 - 07:53

Статус: Online

Ярила

Регистрация: 17.10.14
Сообщений: 1017

Цитата (voko @ 23.01.2017 - 07:50)

и эта... а как их доставать? только молоток?

Крышка крепится на мелких и тонких саморезах или на тонких гвоздиках.
Потом откручиваешь/вытаскиваешь их и всё.

[^]

Dmi3y55	23.01.2017 - 07:54 [ показать ] 9
Статус: Offline АВАНГАРД-ЧЕМПИОН!!! Регистрация: 25.01.14 Сообщений: 708	счетчик монет вкорячь еще туда... если заморочиться то к компу ее подключить и табло с суммой можно еще вывести а так молодец, прикольно
	[^]

SYMvlz	23.01.2017 - 07:56 [ показать ] 7
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	Dmi3y55 Так и до самодельного банкомата для монет можно дойти...
	[^]

Destiny13	23.01.2017 - 07:59 [ показать ] 7
Статус: Offline Эро Снегурочка ЯПа Регистрация: 13.04.12 Сообщений: 2621	Поставила бы у себя на работе. Много народу за день проходит, игрались бы кидая монетки, пока я их оформляю. И им не скучно, и мне интересно
	[^]

Maconn

23.01.2017 - 08:00

Статус: Offline

Чернухокнижник

Регистрация: 22.10.15
Сообщений: 55

Цитата (SYMvlz @ 23.01.2017 - 09:52)

Цитата (Maconn @ 23.01.2017 - 07:23)

автор балабол, еще и минусит, якобы за слом

Тогда примите извинения, подумал на вас :)

По сабжу - в копилку под уклоном надо монетки закатывать? иначе все могут в первую ячейку сразу попадать?

[^]

~~ra9mli~~

23.01.2017 - 08:03

Статус: Offline

Хохмач

Регистрация: 7.05.14
Сообщений: 766

Цитата (SYMvlz @ 23.01.2017 - 10:48)

ra9mli, запросто!

Вот архив с моими размерами. Контура в полилиниях.
https://cloud.mail.ru/public/2k13/7LXU5sayG

Благодарствую.
Сейчас файлы конвертну, гляну Ваше устройство. ))

[^]

SYMvlz

23.01.2017 - 08:09

Статус: Online

Ярила

Регистрация: 17.10.14
Сообщений: 1017

Цитата (Maconn @ 23.01.2017 - 08:00)

По сабжу - в копилку под уклоном надо монетки закатывать? иначе все могут в первую ячейку сразу попадать?

Торцевые стенки как раз сделаны так, чтобы задняя стенка была под уклоном.
Таким образом монеты сразу опираются на заднюю стенку и катятся до соответствующих сбрасывателей.

Еслиб не было уклона задней стенки - то да, вероятность попадания в 1 секцию почти 100%.

Это сообщение отредактировал SYMvlz - 23.01.2017 - 08:11

[^]

ByBus	23.01.2017 - 08:12 [ показать ] 2
Статус: Offline Ярила Регистрация: 12.01.12 Сообщений: 1456	Видел где-то пластиковые поддончики в которых выштамповано куча ручьев. Засыпаешь сверху кучу разных монет и они по этим ручьям катятся вниз и укладываются в ровные столбики монет различного номинала. Купить бы где такй.
	[^]

SYMvlz	23.01.2017 - 08:18 [ показать ] 33
Статус: Online Ярила Регистрация: 17.10.14 Сообщений: 1017	ByBus Такой можно и самому сделать. Вводишь в гугле "сортировщик монет" и вот, сразу видео:
	[^]
