Коллайдер в Протвино

Мы как то с вами обсуждали и рассматривали, Что такое синхрофазотрон и изучали удивительные Башни Тесла, скрывающиеся в дебрях лесов Подмосковья

А вот оказывается, в ста километрах от Москвы, рядом с наукоградом Протвино, в лесах Подмосковья закопан клад в десятки миллиардов рублей. Выкопать и украсть его нельзя — навечно упрятанный в землю, он несет ценность только для истории науки. Речь идет об ускорительно-накопительном комплексе (УНК) Института физики высоких энергий Протвино — законсервированном подземном объекте размером почти с Большой адронный коллайдер.

Длина подземного кольца ускорителя — 21 км. Основной тоннель диаметром 5 метров проложен на глубине от 20 до 60 метров (в зависимости от рельефа местности). Кроме того, было построено множество вспомогательных помещений, связанных с поверхностью вертикальными шахтами. Если бы протонный коллайдер в Протвино удалось сдать в срок раньше БАК, в мире фундаментальной физики появилась бы новая точка притяжения.

43 фото и 1 видео Отсюда

Далее — об истории главного советского коллайдера, на котором могла бы коваться физика будущего.

Самый большой проект



Протвино с высоты 325 метров

Перефразируя анекдот «А я тебе говорил — место проклятое!» можно сказать, что коллайдеры на пустом месте не возникают — должны быть подходящие условия. За много лет до принятия стратегического решения о постройке крупнейшего в СССР научного объекта, в 1960 году, в качестве базы для Института физики высоких энергий (ИФВЭ) был основан секретный поселок Серпухов-7. Место выбрали по геологическим соображениям — в этой части Московской области грунт, являющийся дном древнего моря, позволяет размещать крупные подземные объекты, защищенные от сейсмической активности.

В 1965 году получен статус поселка городского типа и новое название — Протвино — производное от названия местной речушки Протвы. В 1967 году в Протвино запущен крупнейший ускоритель своего времени — протонный синхротрон на энергию 70 ГэВ (109 электронвольт) У-70. Он до сих пор действует и остается самым высокоэнергетичным ускорителем России.


Строительство У-70

Вскоре начали разрабатывать проект нового ускорителя — протон-протонного коллайдера на энергию 3 ТэВ (1012 эВ), который стал бы самым мощным в мире. Работы по теоретическому обоснованию УНК возглавлял академик Анатолий Логунов — физик-теоретик, научный руководитель Института физики высоких энергий. Синхротрон У-70 планировалось использовать в качестве первой «разгонной ступени» для ускорителя УНК.

В проекте УНК предполагались две ступени: одна должна была принять из У-70 пучок протонов с энергией 70 ГэВ и поднять ее до промежуточного значения 400–600 ГэВ. Во втором кольце (вторая ступень) энергия протонов поднималась бы до максимальной величины. Обе ступени УНК должны были разместиться в одном кольцевом тоннеле размерами превосходящем кольцевую линию Московского метрополитена. Сходства с метро добавляет и тот факт, что строительством занимались метростроевцы Москвы и Алма-Аты.


План экспериментов

1. Ускоритель У-70. 2. Канал инжекции — ввода пучка протонов в кольцо ускорителя УНК. 3. Канал антипротонов. 4. Криогенный корпус. 5. Тоннели к адронному и нейтронному комплексам

Десятилетняя работа

В начале восьмидесятых в мире не было сравнимых по размерам и энергиям ускорителей. Ни Тэватрон в США (длина кольца 6,4 км, энергия в начале 1980-х — 500 ГэВ), ни Суперколлайдер лаборатории ЦЕРН (длина кольца 6,9 км, энергия столкновения 400 ГэВ) не могли дать физике необходимый инструмент для проведения новых экспериментов.

Наша страна имела большой опыт в области разработки и строительства ускорителей. Построенный в Дубне в 1956 году синхрофазотрон стал самым мощным в мире на тот момент: энергия 10 ГэВ, длина около 200 метров. На построенном в Протвино синхротроне У-70 физики сделали несколько открытий: впервые зарегистрировали ядра антивещества, обнаружили так называемый «серпуховский эффект» — возрастание полных сечений адронных взаимодействий (величин, определяющих ход реакции двух сталкивающихся частиц) и многое другое.

Полномасштабный макет тоннеля УНК

В 1983 году горным способом, используя 26 вертикальных шахт, начались строительные работы на объекте.

Несколько лет стройка велись в вялотекущем режиме — прошли всего полтора километра. В 1987 году вышло постановление правительства об активизации работ, и в 1988-м, впервые с 1935 года, Советский Союз закупил за границей два современных тоннелепроходческих комплекса компании Lovat, с помощью которых Протонтоннельстрой начал прокладывать тоннели.

Зачем понадобилось покупать проходческий щит, если до этого пятьдесят лет в стране успешно строили метро? Дело в том, что 150-тонные машины Lovat не только бурили с очень высокой точностью проходки до 2,5 сантиметров, но и выстилали свод тоннеля 30-сантиметровым слоем бетона с металлоизоляцией (обычные бетонные блоки, с приваренным с внутренней стороны листом металлической изоляции). Гораздо позже в Московском метрополитене из блоков с металлоизоляцией сделают небольшой участок на перегоне «Трубная» — «Сретенский бульвар».

Канал инжекции. В бетонный пол утоплены рельсы для электровоза

В конце 1989 года было пройдено около 70% тоннеля основного кольца и 95% канала инжекции — тоннеля длиной более 2,5 км, предназначенного для перевода пучка из У-70 в УНК. Построили три здания (из запланированных 12) инженерного обеспечения, развернули строительство наземных объектов по всему периметру: более 20 промышленных площадок с многоэтажными производственными зданиями, к которым были проложены трассы водоснабжения, отопления, сжатого воздуха, высоковольтные линии электропередач.

В этот же период у проекта начались проблемы с финансированием. В 1991 году, с развалом СССР, УНК мог быть брошен сразу же, однако стоимость консервации недостроенного тоннеля оказалась бы слишком высока. Разрушенный, затопленный грунтовыми водами он мог бы представлять опасность для экологии всего региона.

Потребовалось еще четыре года, чтобы замкнуть подземное кольцо тоннеля, но ускорительная часть безнадежно отстала — всего было изготовлено лишь около ¾ ускоряющей структуры для первой ступени УНК, и лишь несколько десятков магнитов сверхпроводящей структуры (а требовалось 2500, каждый из них весом около 10 тонн).

Стенд для испытания магнитов

Вот прогулка по этому объекту с блогером samnamos (ссылка на оригинальный пост)

Нашу прогулку мы начнем с участка где щитовая проходка была осуществлена в самою последнюю очередь.

Здесь много грязи, местами встречаются изрядно подтопленные места.

Ответвление к стволу

13

14

Это сообщение отредактировал SESHOK - 19.01.2017 - 19:34

16

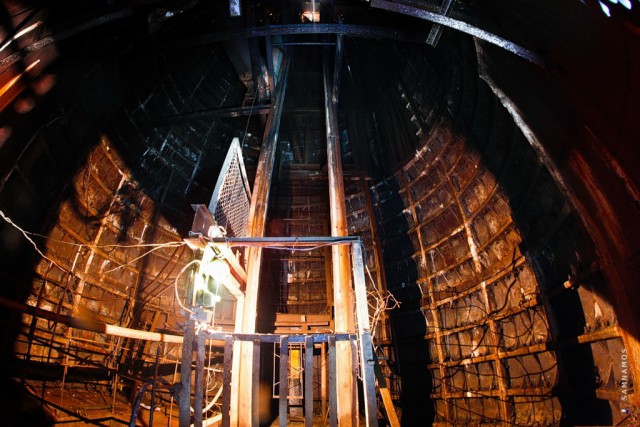

Шахтная клеть

Местами встречаются сбойки с закрытыми аварийными выработками

19

Зал для оборудования

Тюбинго- укладчик

22

Это сообщение отредактировал SESHOK - 19.01.2017 - 19:37

23

А дальше рельсы втоплены в бетон

24
