Как подковать micro USB разъем?


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

RAYN3	12.01.2017 - 08:44 [ показать ]

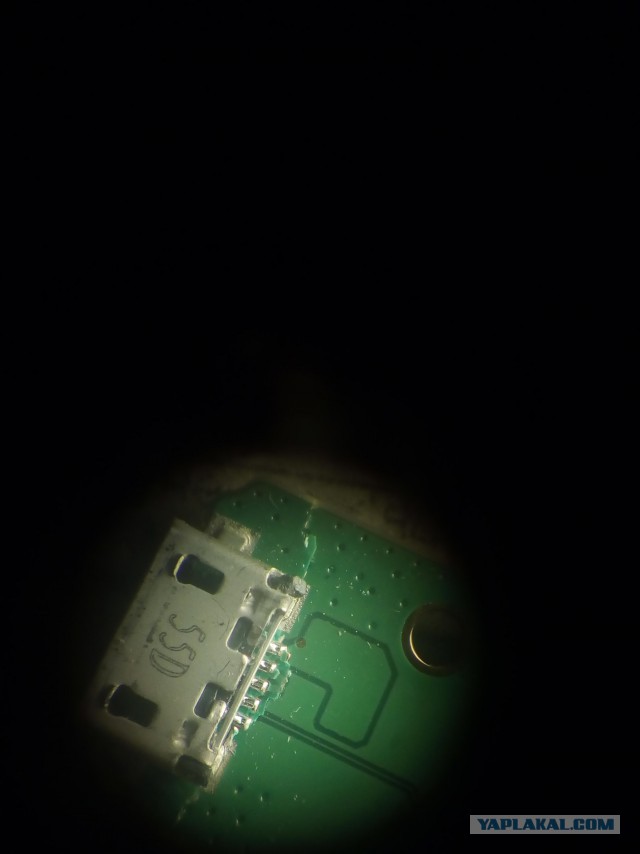

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	183 Много видел здесь различных вещей сделаных своими руками. Такого поста не видел - решил запилить. Попал мне в руки планшет - упал во время зарядки на разъем. Как правило в таких случаях отлетают контакты вместе с разьемом. Но в этом случае куда все более печально. Далее 18 фото восстановления За качество фото не ругать, фоткалось во время рабочего процесса) На первом фото(оно сделано размытым специально) С виду целая плата, и разьем целый. Но нет зарядки. Совсем нет.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

RAYN3	12.01.2017 - 08:45 [ показать ]

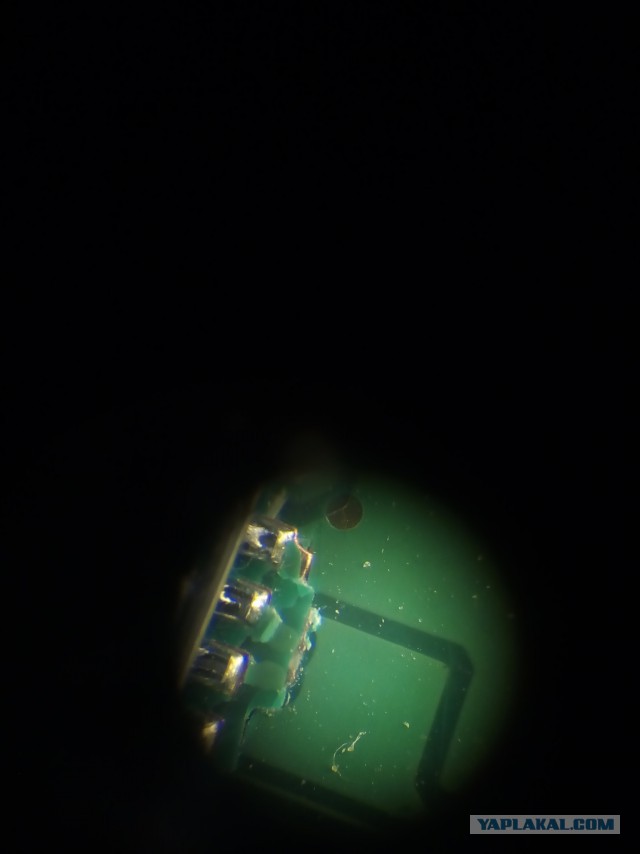

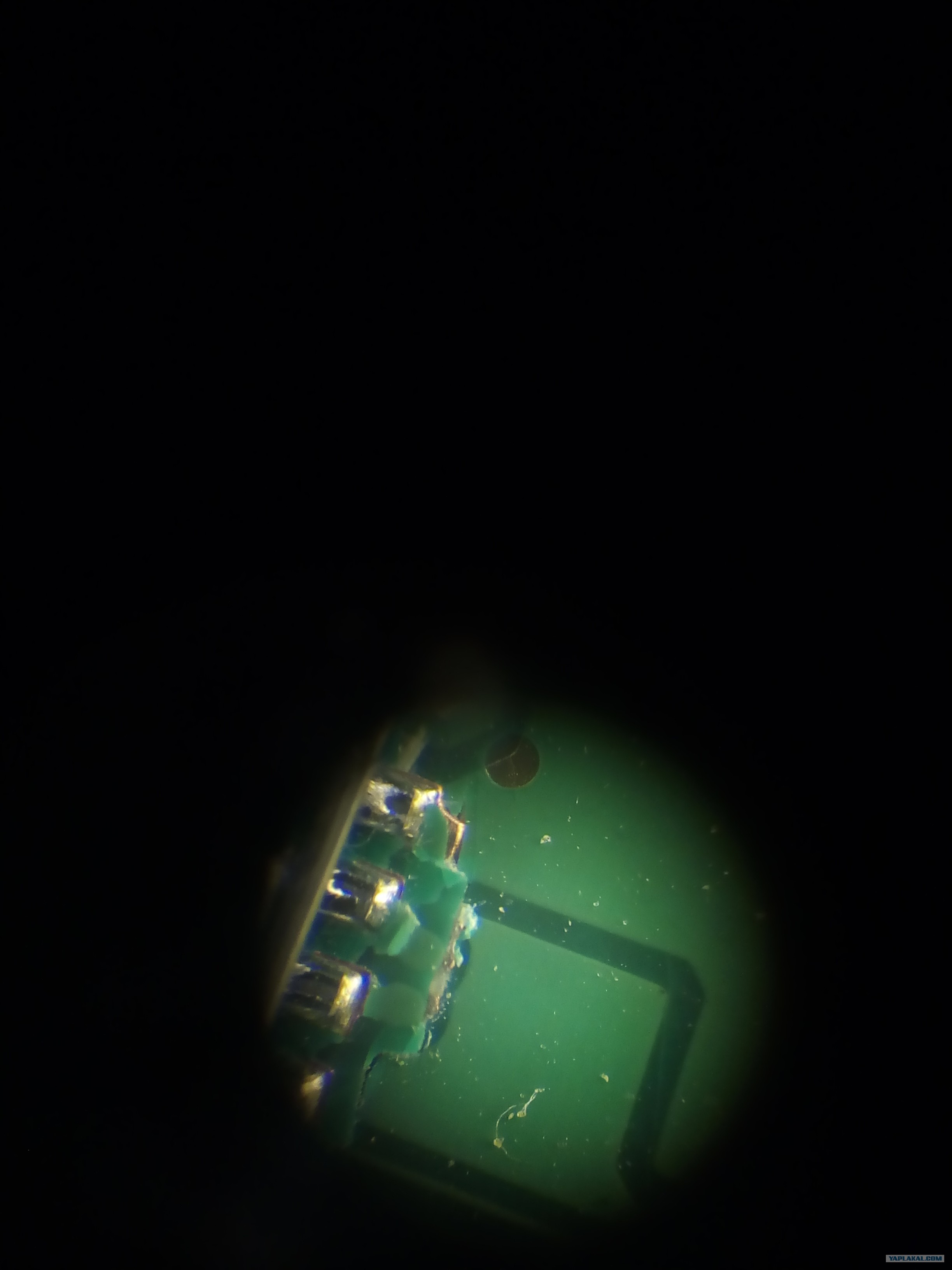

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Смотрим внимательно в микроскоп - плата от удара треснула, оборвало все дорожки, держится на честном слове и одной сопле
	[^]

RAYN3	12.01.2017 - 08:46 [ показать ]

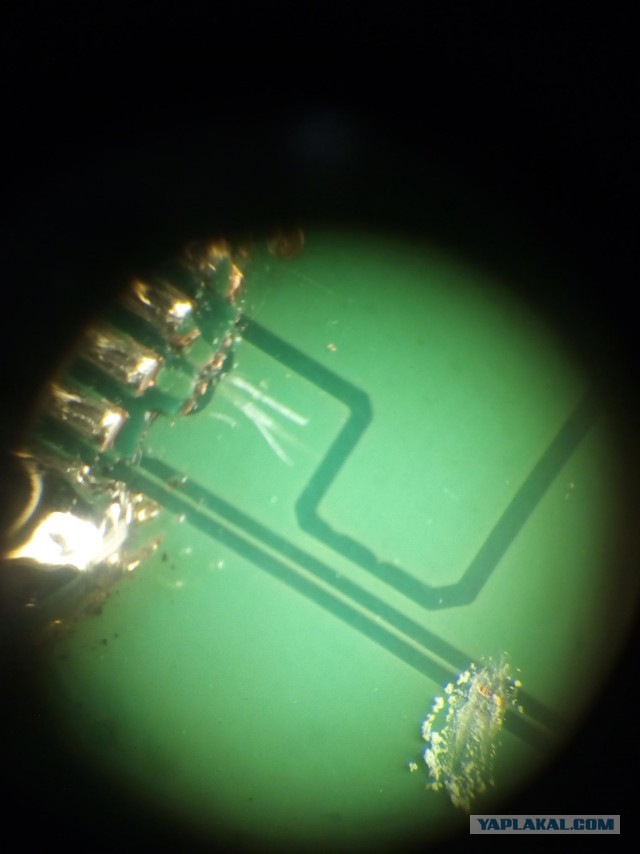

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Оборвало шину данных D+/D-
	[^]

RAYN3	12.01.2017 - 08:48 [ показать ]
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Для успешного восстановления необходимо жестко закрепить трещину(чтобы не оторвало плату до конца при втыкании шнура зарядки) Зачищаем на несколько мм вокруг трещин.
	[^]

RAYN3	12.01.2017 - 08:49 [ показать ]
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Наносим хороший безотмывной флюс(например efd 412) и аккуратно все пропаиваем. Результат на фото - трещина надежно зафиксирована
	[^]

RAYN3	12.01.2017 - 08:52 [ показать ]
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Теперь начинается собственно сам процесс - восстанавливаем оборванные дорожки. Почти все дорожки на поверхности и сам процесс много времени не займет, контакт GND(земля) подключаем к полигону. Далее зачищаем вторую дорожку
	[^]

RAYN3	12.01.2017 - 08:53 [ показать ]
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Припаиваем перемычку
	[^]

RAYN3	12.01.2017 - 08:54 [ показать ]

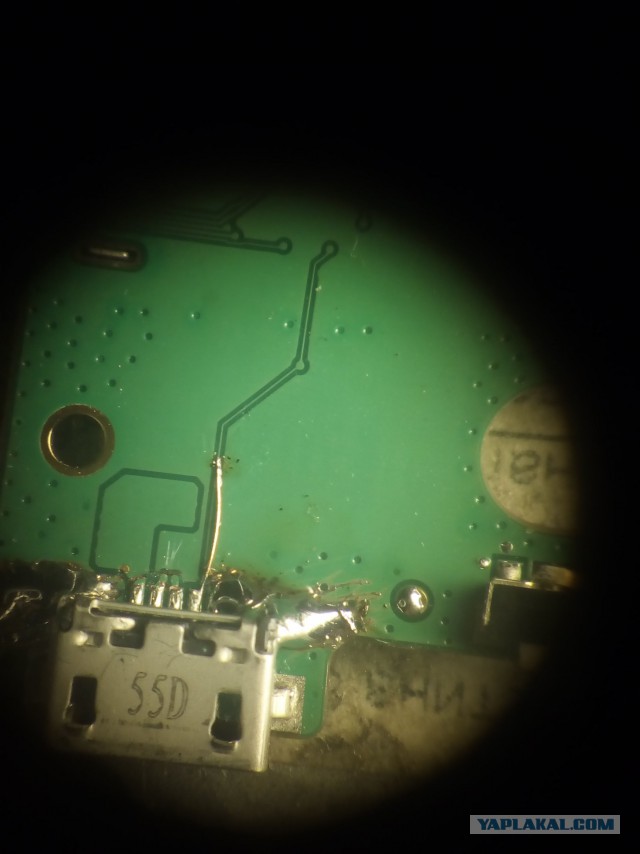

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Вид с увеличением поменьше, пока все идет достаточно просто
	[^]

Bobo4ek777	12.01.2017 - 08:54 [ показать ] -123
Статус: Offline Шутник Регистрация: 31.07.14 Сообщений: 6	Эта я так могу
	[^]

RAYN3	12.01.2017 - 08:57 [ показать ] 6

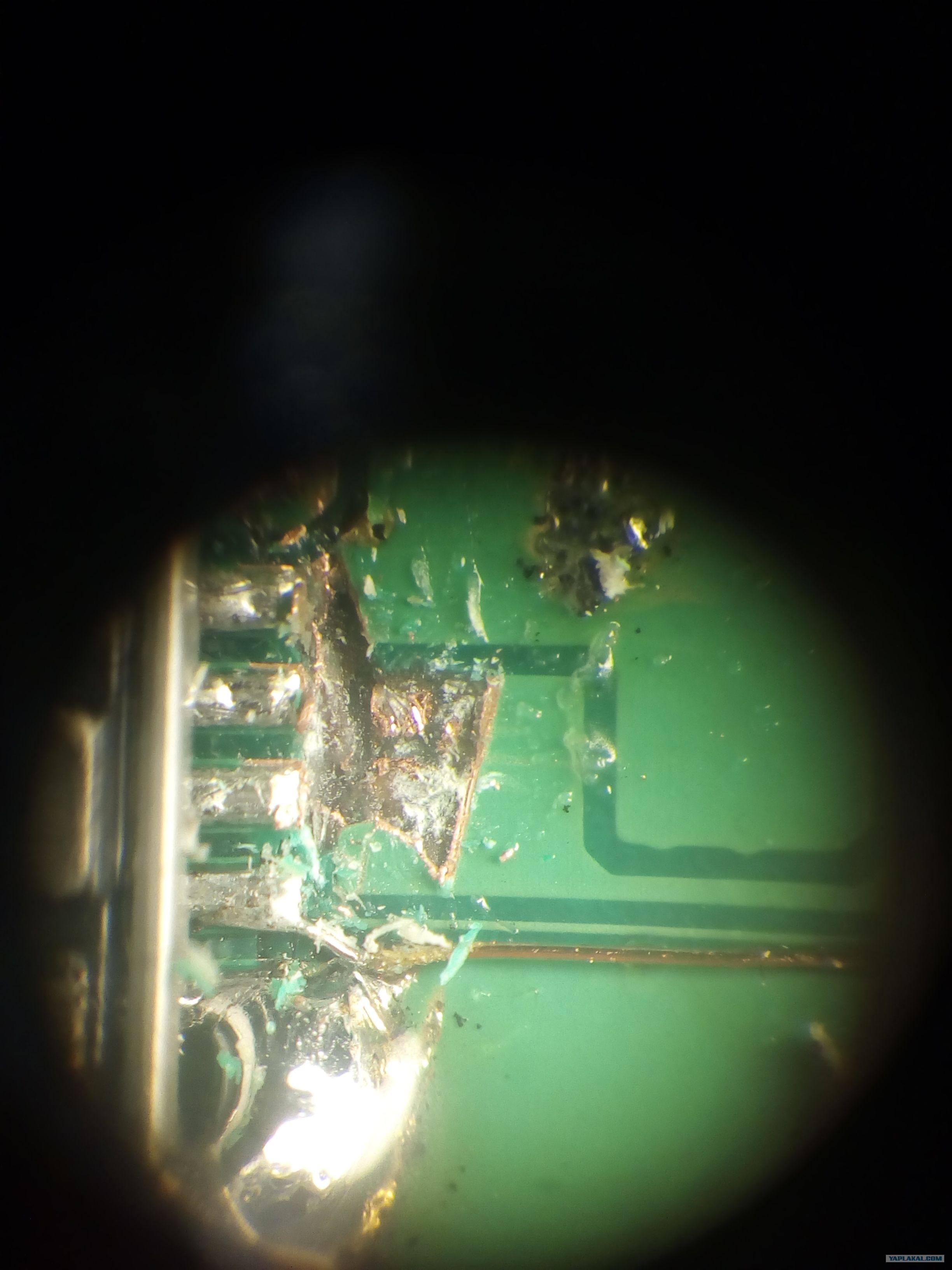

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Теперь начинается самое сложное - шины данных D+/D- идут на другой слой платы - и прозвонить возможности где они выходят на другой стороне нет. Значит придется разрезать верхний полигон (он земляной, заодно его отключаем) далее аккуратно начинаем углублятся вглубь МПП. Вот они, родимые оторванные дорожки, зачищаем вокруг них пространство, для подпайки.
	[^]

RAYN3	12.01.2017 - 08:59 [ показать ] 1
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Припаиваем первый проводок к найденому в глубине платы проводнику
	[^]

RegressoR	12.01.2017 - 09:01 [ показать ] -40
Статус: Offline Юморист Регистрация: 25.02.14 Сообщений: 504	А если плата многослойная тогда вообще интересно ))) Друг притащил робо пылесос у которого датчик приближения отвалился, так я тоже думал максимум дорожки восстановлю, хрен там пришлось дремелем плату на слои кроить, ну ничего сделал ))) Тут главное наличие желания и свободного времени. За рукожопство зелень.
	[^]

RAYN3	12.01.2017 - 09:02 [ показать ] 4
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Восстановление оборванных связей делаю вот таким вот проводком(от наушников тоже подходит) диаметр 0,09 мм
	[^]

RAYN3	12.01.2017 - 09:04 [ показать ] 3
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Запаиваю второй проводок - вуаля самое сложное окончено. П.с. повторюсь, шина уходит внутрь платы - посему пришлось до неё копать
	[^]

RAYN3	12.01.2017 - 09:05 [ показать ] 4
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Т.к. как у нас планшет - посему сила тока порядочная - +5 вольт делаю потолще
	[^]

RAYN3	12.01.2017 - 09:07 [ показать ] 5

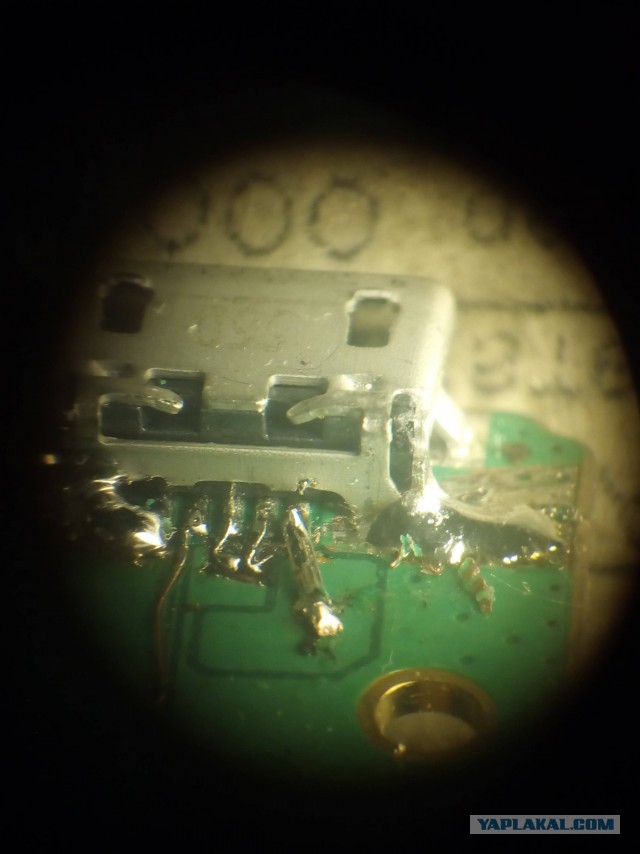

Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	Осматриваю в микроскоп на предмет замыканий со всех сторон, поправляю припаяные проводки, далее проверяю на отсутствие КЗ с помощью мультиметра, и отправляю пациента на зарядку. Вот и весь процесс восстановления. У меня всё!
	[^]

Whitening	12.01.2017 - 09:09 [ показать ] -5
Статус: Offline _/¯(ツ)¯\_ Регистрация: 1.06.07 Сообщений: 1979	так итог каков? починил? где фото собранного и работающего изделия?
	[^]

RAYN3	12.01.2017 - 09:11 [ показать ] 5
Статус: Offline Хохмач Регистрация: 11.04.16 Сообщений: 769	фотки делал давно, так сказать накопилось, решил запилить пост
	[^]

чувачог	12.01.2017 - 09:16 [ показать ] 6
Статус: Offline Хохмач Регистрация: 17.08.13 Сообщений: 673	Ну а чо, в мастерской за такой ремонт рублей 800 бы взяли...
	[^]

AlexanderSH	12.01.2017 - 09:18 [ показать ] 23
Статус: Offline Юморист Регистрация: 16.11.16 Сообщений: 569	Всегда по белому завидовал людям, умеющим обращаться с паяльником! Когда я паяльник в руках держу, то окружающие узнают очень много новых слов, а я покупаю новые джинсы, новые детали (которые паять пытался). И ведь сука каждый раз так, поломается электроника, думаешь надо отнести в мастерскую и мастер за 200-300 рублей сделает как надо, а нет, у меня же есть пару пива и паяльник....
	[^]

paskl	12.01.2017 - 09:18 [ показать ] 7
Статус: Offline щасвирнус Регистрация: 18.10.16 Сообщений: 179	Молодец... но вопросы по эстетике... очень уж неаккуратно... хотя, это может только под мелкоскопом так смотрится.. позеленил ) Это сообщение отредактировал paskl - 12.01.2017 - 09:19
	[^]

~~1Ыыы~~	12.01.2017 - 09:21 [ показать ] 47
Статус: Offline Приколист Регистрация: 9.11.13 Сообщений: 269	если ты занимаешься ремонтом, то прекрасно знаешь- через неделю всё, что ты зафиксировал, вырвут нахер. Если не занимаешься ремонтом, то считай , что я тебе как ремонтник подсказал
	[^]

Bdemon	12.01.2017 - 09:21 [ показать ] 6
Статус: Offline Юморист Регистрация: 18.01.11 Сообщений: 568	Ленова 7600 вроде? почти мои фото Кстати, дата быстро отвалится так как сопли короткие, я соплю обычно кидаю на другую сторону платы, там пятаки есть тестовые ну и ниже написали что разъем бы снять и привести в порядок текстолит, я бы и сам разъем заменил, они копеечные Это сообщение отредактировал Bdemon - 12.01.2017 - 09:24
	[^]

swell84

12.01.2017 - 09:21

Статус: Online

Ярила

Регистрация: 24.09.15
Сообщений: 1769

Цитата (чувачог @ 12.01.2017 - 09:16)

Ну а чо, в мастерской за такой ремонт рублей 800 бы взяли...

Если не больше, так как плата там треснула на сколько я вижу, по этому работа пиздец не лёгкая. Хотя выглядит не красиво, но за-то работает...
Зелени тебе.

Это сообщение отредактировал swell84 - 12.01.2017 - 09:22

[^]

~~Alchmist~~	12.01.2017 - 09:22 [ показать ] 22
Статус: Offline Почетный морковевед. Регистрация: 28.01.14 Сообщений: 2744	в идеале надо было феном погреть снизу и снять разъем, убрать порванные дороги и припаять его по новой. а тут получается пайка первых креплений ( те что втыкаются в плату) уже повреждена и скоро все по новой оторвется. но если фена нет то норм.
	[^]
