Эти часы я сделал для одного нашего ЯПовца, не буду говорить для кого, захочет - сам назовётся.
Он купил готовые платы и попросил сделать корпус.
22 фотографии.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
19.12.2016 - 11:53
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Вот сама плата.
[
^
]
Wallery
19.12.2016 - 11:54
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Сначала делаю верхнюю крышку из листовой латуни толщиной 4 мм.
[
^
]
Wallery
19.12.2016 - 11:54
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Потом в ней предварительно прорезаю отверстия под лампы.
[
^
]
Wallery
19.12.2016 - 11:54
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Окончательно отверстия растачиваю расточной головкой.
[
^
]
Wallery
19.12.2016 - 11:54
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Лампы расположены на плате так близко, что между отверстиями получается тонкая перемычка.
Отверстия пришлось делать несколько больше потому, что разброс диаметра ламп и расположение их штырьков колеблется в довольно широких пределах.
[
^
]
Wallery
19.12.2016 - 11:55
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Плата крепится на стойках с обратной стороны
[
^
]
Wallery
19.12.2016 - 11:55
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
После шлифовки этот узел готов.
[
^
]
Wallery
19.12.2016 - 11:55
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Далее беру полено из красного дерева, это будет корпусом.
[
^
]
Wallery
19.12.2016 - 11:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Из полена сначала фрезерую прямоугольник.
[
^
]
Wallery
19.12.2016 - 11:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Потом на передней стороне прорезаю два паза и вклеиваю в них латунные прутки квадрантного сечения 5Х5 мм.
После отвердения клея фрезерую лицевую сторону, латунные вставки получаются заподлицо с деревом.
[
^
]
Wallery
19.12.2016 - 11:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Над лампами делаю П-образное ограждение из прутка диаметром 6 мм.
Кгла спаиваю серебром под 45 градусов.
[
^
]
Wallery
19.12.2016 - 11:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
В корпусе сверлятся отверстия для крепления крышки с лампами, в отверстия вклеиваются резьбовые втулки.
[
^
]
Wallery
19.12.2016 - 11:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Корпус пропитываю специальным маслом.
[
^
]
Wallery
19.12.2016 - 11:57
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

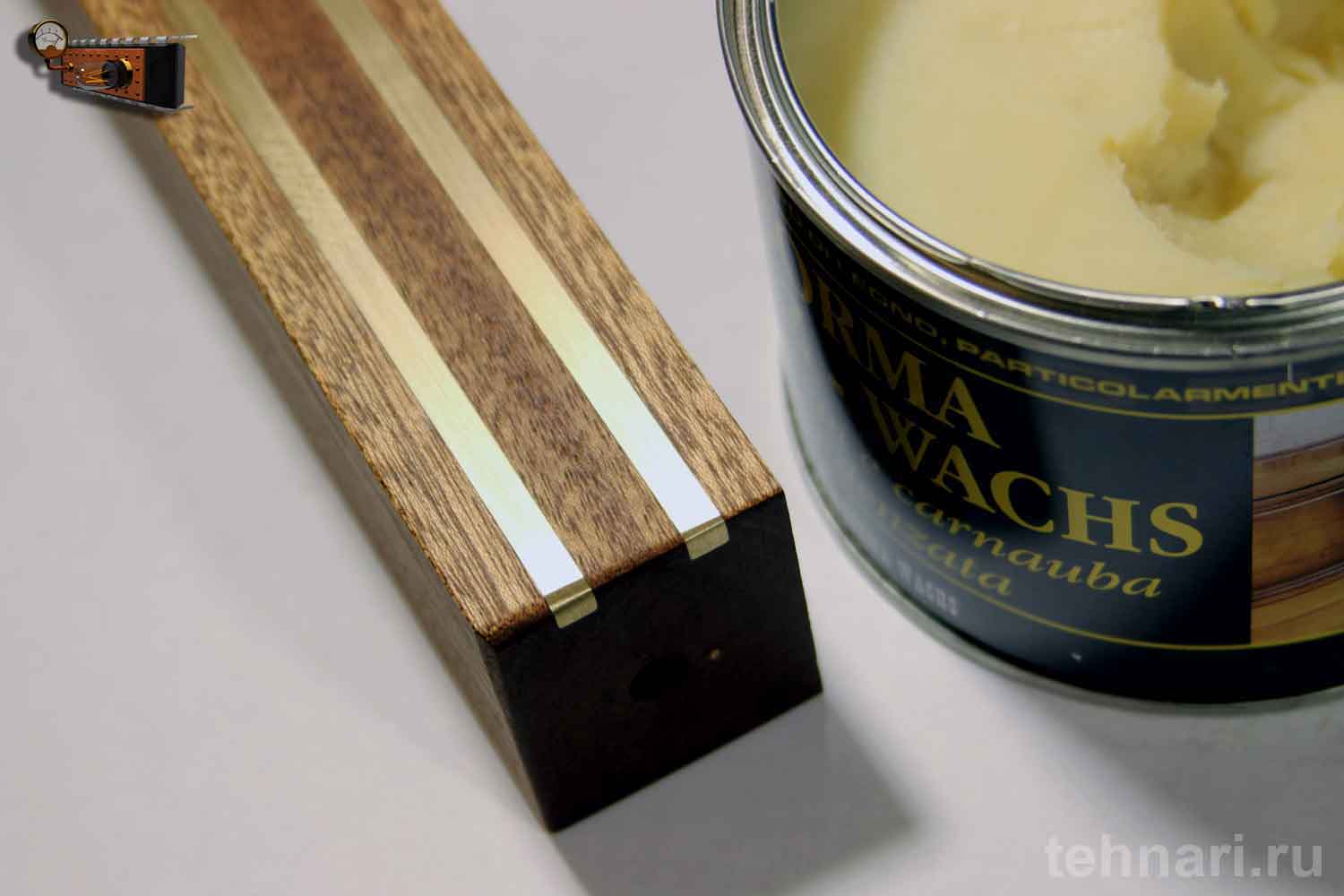

После застывания масла натираю поверхность пчелиным воском.
[
^
]
Wallery
19.12.2016 - 11:57
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
По бокам вклеиваю элементы крепления защитной дуги.
[
^
]
Wallery
19.12.2016 - 11:57
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
На задней стороне имеются вентиляционные отверстия закрытые латунной сеткой.
[
^
]
Wallery
19.12.2016 - 11:57
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Толкатели кнопок вставляются изнутри в специальные втулки.
[
^
]
Wallery
19.12.2016 - 11:57
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
На дно корпуса приклеил фетровые кружочки.
[
^
]
Wallery
19.12.2016 - 11:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979

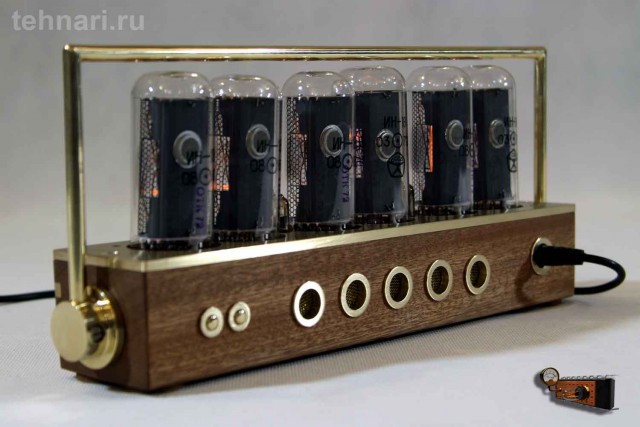

Вот то, что получилось в итоге.
Общий вид.
[
^
]
Wallery
19.12.2016 - 11:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
02.
[
^
]
Wallery
19.12.2016 - 11:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Вид сзади.
[
^
]
Wallery
19.12.2016 - 11:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1979
Благодарю за внимание!
[
^
]
