Как я часы «голографические» пилил
[
Версия для печати
]
Страницы:
(7)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
BFG5000
3.12.2016 - 16:16
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
875
39
фото +
1
видео
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
BFG5000
3.12.2016 - 16:16
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Так как часы питаются бесконтактно, т.е. энергия передается по воздуху, то начал с приемной катушки.
Взял вентилятор 120мм компьютерный. Уже и не помню, чем занимался, что ему так лопасть снесло. Не выбросил его, вот и пригодился.
[
^
]
BFG5000
3.12.2016 - 16:17
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Снял ротор и снёс ему остальные лопасти руками, остальное допилил напильником. Дальше беру медный лакированный провод диаметром 0.12 мм (снял со старого электросчетчика) и мотаю виток к витку на ротор:
[
^
]
BFG5000
3.12.2016 - 16:17
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

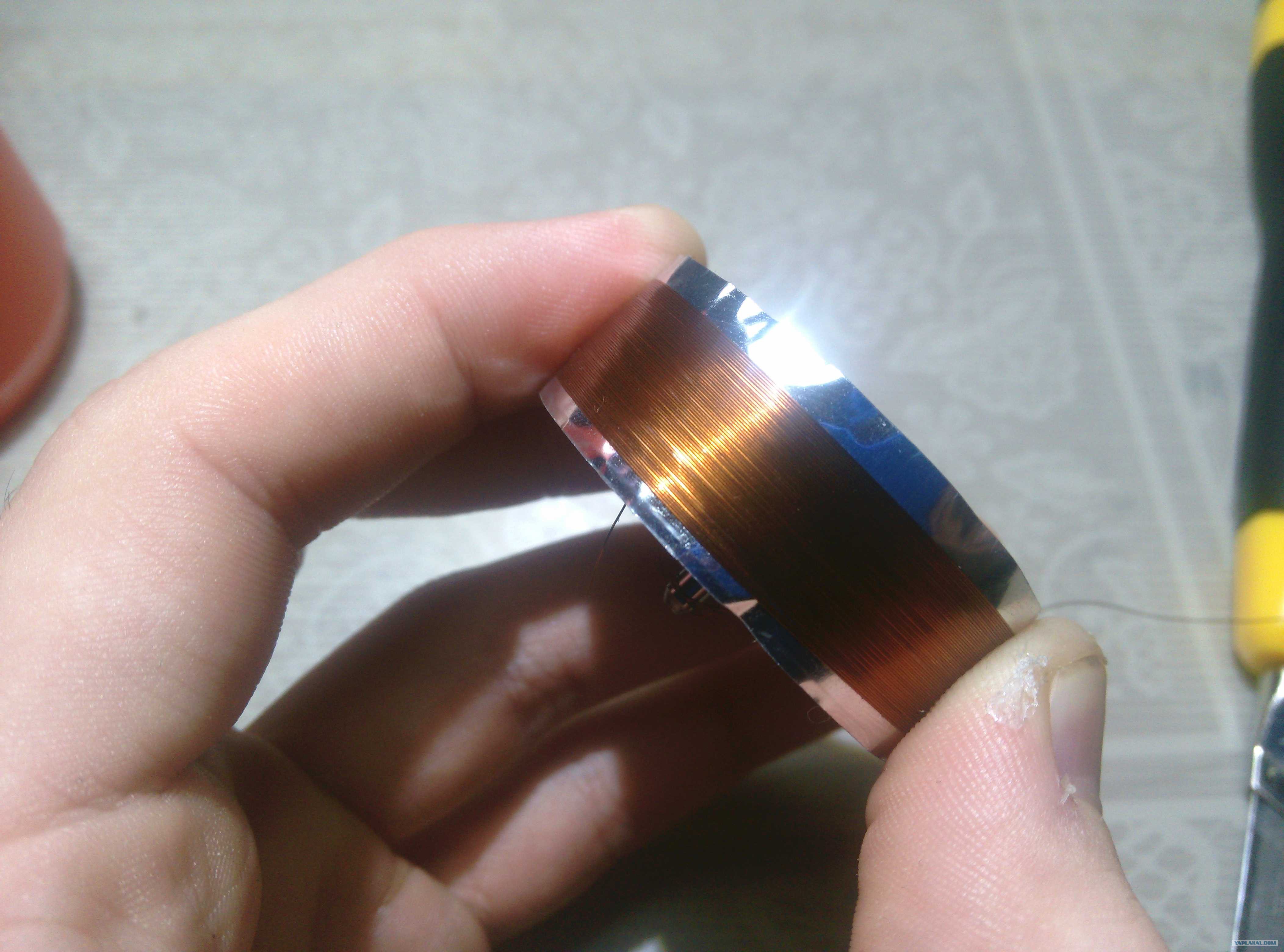

Изолирую и мотаю опять. Так 4 слоя. Намотал половину и заепся. Бросил все до нового вдохновения. Вдохновение пришло на следующий вечер. В конце концов, более 150 витков получилось точно. Изолировал скотчем слои, изолентой получается толсто (и даже синей).
[
^
]
BFG5000
3.12.2016 - 16:18
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Закрепил отводы провода скотчем и внешнюю часть пропитал клеем. Приемная катушка готова. Она будет вращаться внутри катушки побольше - передающей. Беру цилиндр (я взял колпачок от освежителя воздуха) и опять мотаю, но уже проводом 0.45мм диаметром. Тут с таким проводом уже легче. Также все с изоляций в 3 слоя.
[
^
]
BFG5000
3.12.2016 - 16:18
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Снял с цилиндра обмотки и обрезал лишнюю изоляцию. Получился бублик (справа).
[
^
]
BFG5000
3.12.2016 - 16:19
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Катушки готовы и теперь подключаю их к генератору с частотой более 25кГц, чтобы уши свист не слышали.
[
^
]
BFG5000
3.12.2016 - 16:19
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

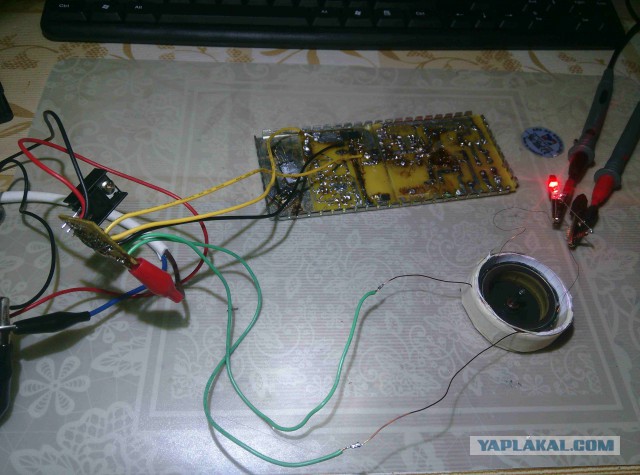

Подаю питание и проверяю передачу энергии.
[
^
]
BFG5000
3.12.2016 - 16:20
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

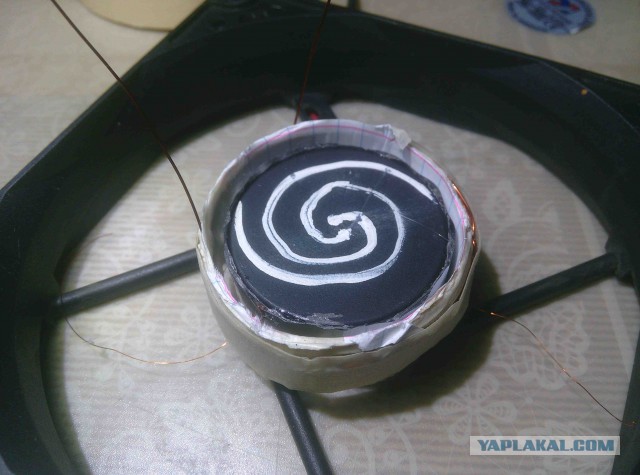

Ничего не взорвалось – уже хорошо. Все работает. Перехожу к оформлению. Примерил, как будет стоять передающая катушка.
[
^
]
BFG5000
3.12.2016 - 16:21
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

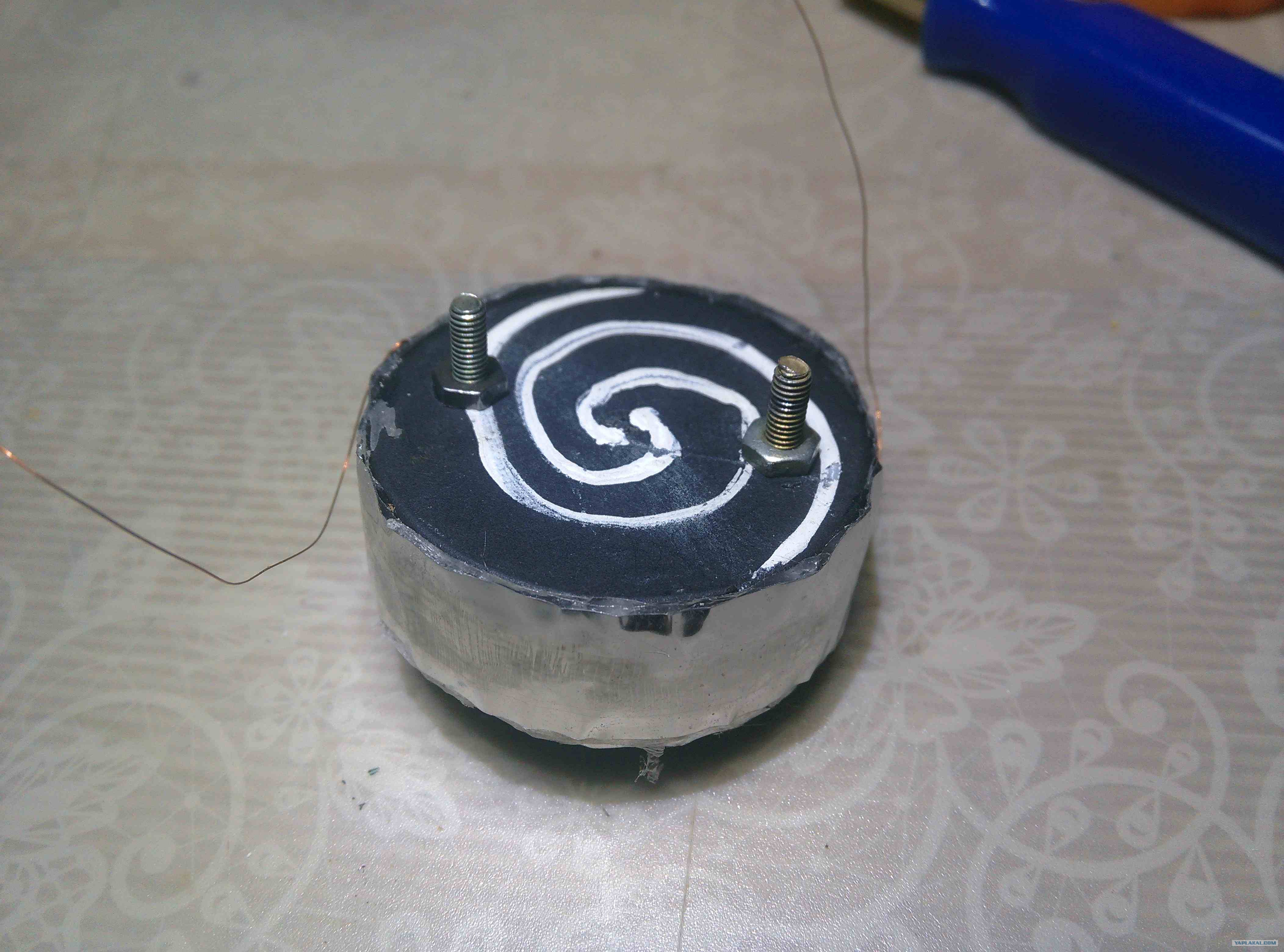

В приемной части делаю 2 отверстия и леплю крепеж в виде 2х винтов для основной платы.
[
^
]
BFG5000
3.12.2016 - 16:21
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

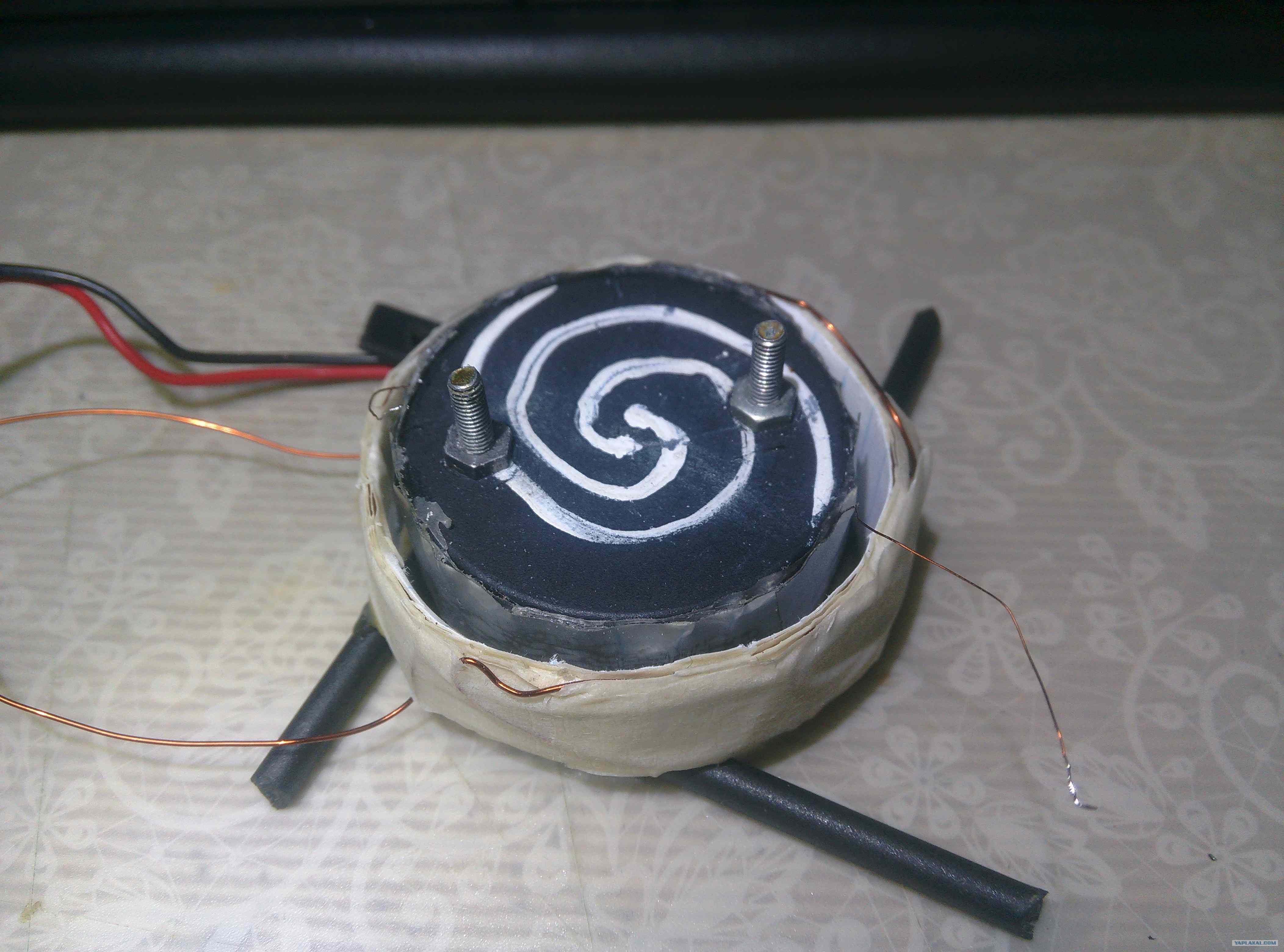

Все нормально, выламываю статор из корпуса, оставив только ребра жесткости.
[
^
]
BFG5000
3.12.2016 - 16:21
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
На компутере прикидываю плату и развожу дорожки в программе. Печатаю лазерным принтером на глянцевом журнале плату с дорожками и перевожу ее на фольгированный стеклотекстолит при помощи утюга.
[
^
]
BFG5000
3.12.2016 - 16:22
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Кидаю платку с шаблоном дорожек в жижу для травления. Она смоет медь, которая не покрыта шаблоном.
[
^
]
BFG5000
3.12.2016 - 16:22
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Фото в процессе травления. Уже видно, что медь смылась немного:
[
^
]
BFG5000
3.12.2016 - 16:23
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Спилил напильником лишнее по контуру и смыл краску от принтера.
[
^
]
BFG5000
3.12.2016 - 16:23
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Дорожки в самой узкой части пришлось сделать около 0.5 мм. Ну и так сойдет.
[
^
]
BFG5000
3.12.2016 - 16:24
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Разогретым паяльником, нюхнув канифоли, покрываю плату припоем. Делается это чтобы плевки от восторга и возможных неудач не расплавили медь к херам.
[
^
]
BFG5000
3.12.2016 - 16:24
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Нюхнув канифоли еще разок, приступаю к пайке мелких деталей. Кнопки, резисторы и прочее.
[
^
]
BFG5000
3.12.2016 - 16:25
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

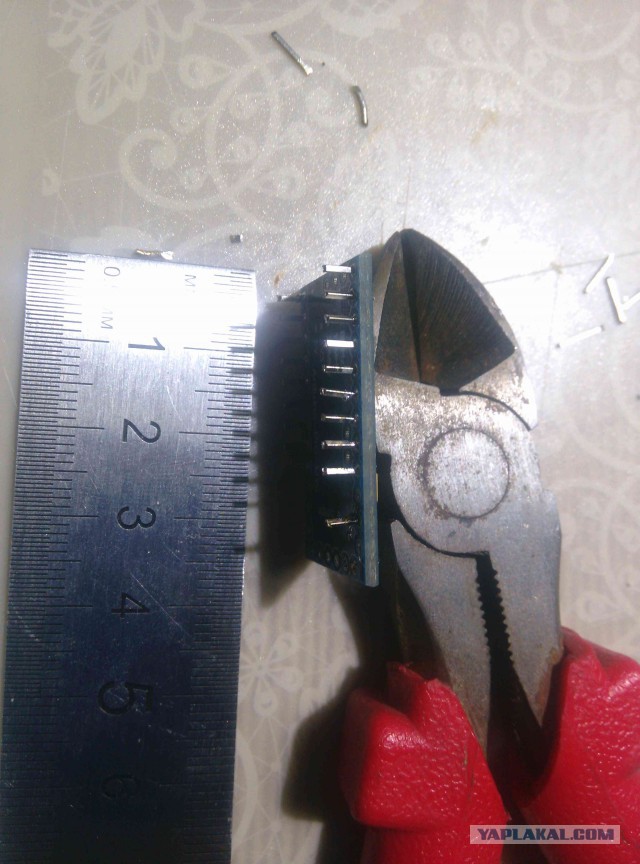

Плату контроллера надо было как-то крепить. Вот тут пришлось извратиться и сделать штырки для подьема платы контроллера над основной. Зачем я это сделал? Чтобы как-то припаять ее. (не, просто канифоли нанюхался)
[
^
]
BFG5000
3.12.2016 - 16:25
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

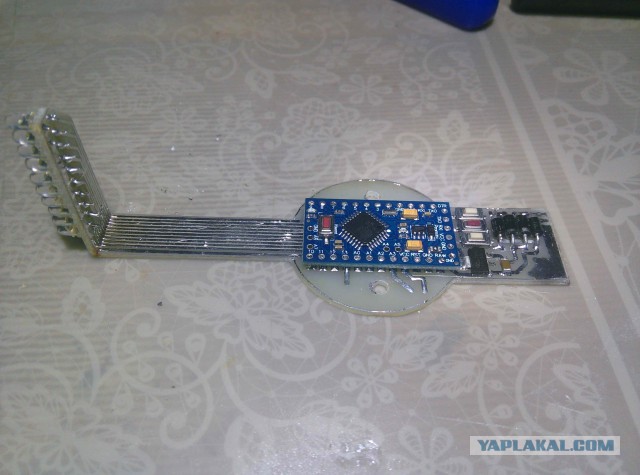

Проветрил помещение и продолжил. Развел плату индикатора со светодиодами и припаял все.
[
^
]
BFG5000
3.12.2016 - 16:25
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Вся установка
[
^
]
BFG5000
3.12.2016 - 16:26
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

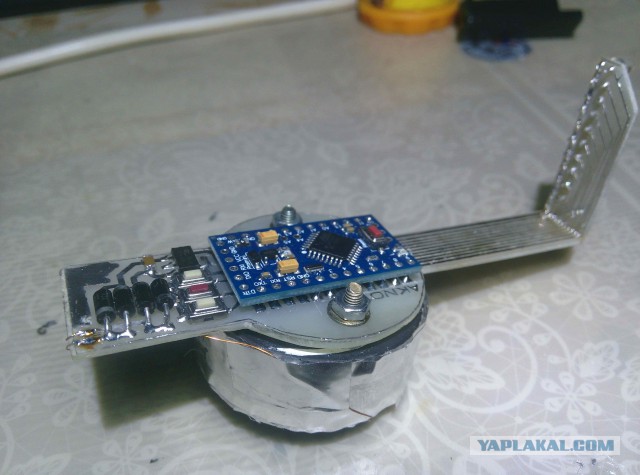

После прикрутил плату к ротору и припаял отводы катушки к диодному мосту на плате.
[
^
]
BFG5000
3.12.2016 - 16:27
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

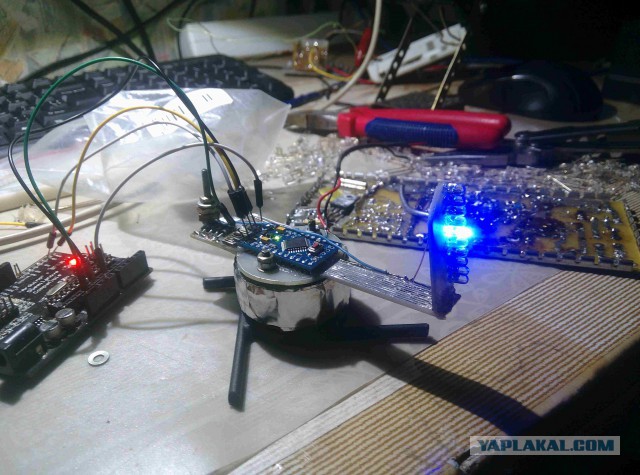

Теперь заливаю проверочную прошивку в контроллер и проверяю индикатор
[
^
]
BFG5000
3.12.2016 - 16:27
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95

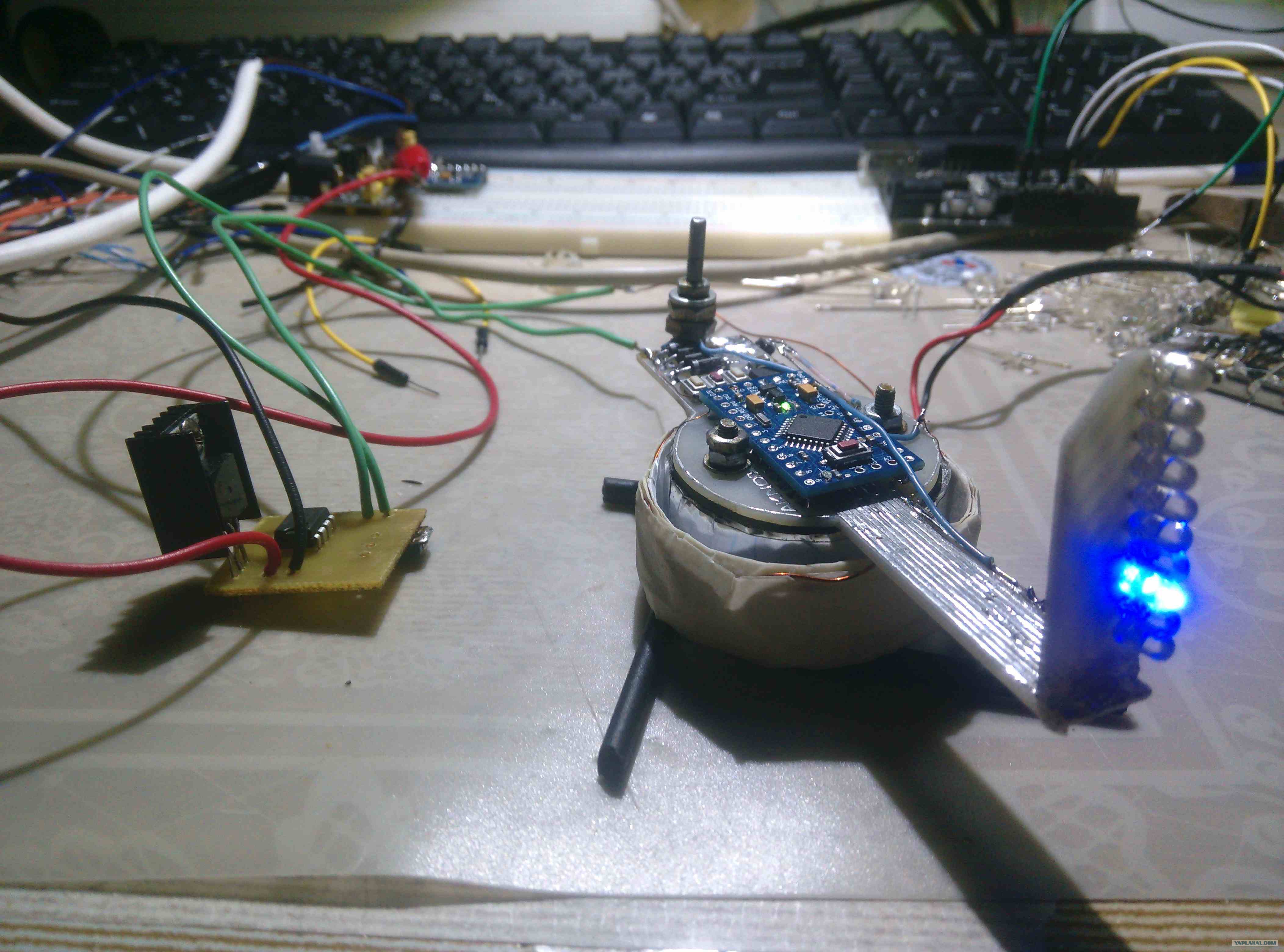

После прошивки контроллера подключаю генератор для питания и проверяю работу
[
^
]
BFG5000
3.12.2016 - 16:28
[
показать
]
Статус:
Offline
Шутник
Регистрация: 20.01.15
Сообщений: 95
Теперь подключается питание к движку и начинается баловство:
[
^
]
