Старый секатор и ненайденные нанотехнологии.

Доброго дня вам, уважаемые ЯПовцы!

21 фото

Предыстория:
Был у тёщи хороший секатор, старый очень, ещё дедушкин, и резал он все ветки очень чудесно, от самых тоненьких, до толстых, сантиметра 2 толщиной. И всё бы ничего, да как-то осенью супруга его потеряла, будучи у тёщи, и очень сожалела – такой был хороший, ни один современный рядом не стоял. Да и не сомневался я в этом, умели раньше делать. И вот к концу лета (прошло около 9 месяцев) она его находит, забытым на краю крыши времянки, где и вода, и воздух его неслабо подпортили.
И спросила супруга: Можно ли с ним что-то сделать?
Я, конечно, академиев по секаторам не кончал, сказал, что попробую, т.к. самому интересно, да и что-нибудь да получится, другой вопрос что?

01.

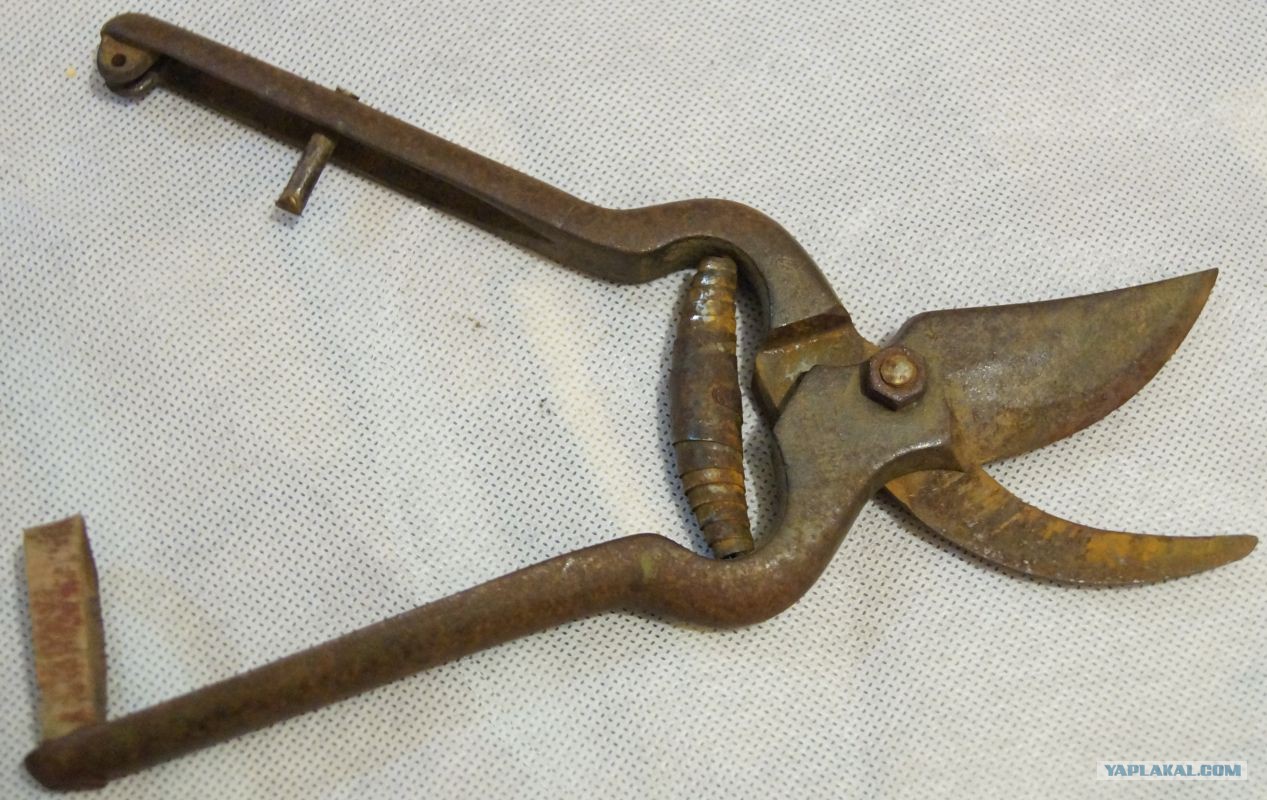

Мне всегда нравились старые инструменты и прочие вещи, что-то в них есть, с душой сделаны, а может и с пи$@юлинами вставленными отделом контроля качества, но главное, добротные такие.
© maximusumixa

02.
Насмотревшись видеороликов про лазерные очистители ржавчины – помчался я на рынок покупать себе такой. А не тут то было, никто и не слышал про них, тырнет чтоле не читают. Ну да ладно к старьёвщикам метнусь - и там нет. Ещё разок рынок весь оббежал – кое-что нашёл, классное, Сколково отдыхает, но об этом гораздо позже.
А вот вам вторая сторона секатора, вид не радует.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:04

03.
Состояние режущих частей тоже весьма ужасное.
Кстати о Сколково, для информации великим инноваторам, скажу, что экономическая целесообразность проекта стремится к нулю, если не к минусу и ничего распилить не получится, только шлифанёте.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:04

04.
Т.е. если нет желания повозиться, то смысла нет никакого, купите какой-нибудь фискарс или ещё что-нибудь наподобие, и дешевле обойдётся, и будет вам качество, и всё остальное, по крайней мере на первых порах.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

05.
Итак, поднимаем жопу с дивана, расправляем из-под неё ручки, и приступаем.

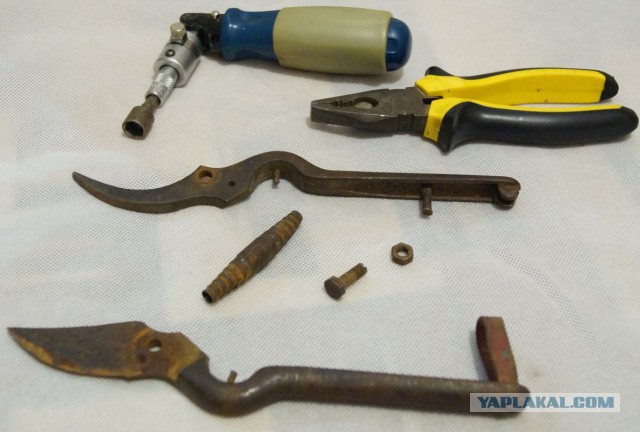

Для начала разберемс всё это бобро.
Обратите внимание, что обе половинки секатора цельнометаллические, хрен кто щас так делает. Скоро, наверное, и лезвия начнут из пластика делать.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

06.

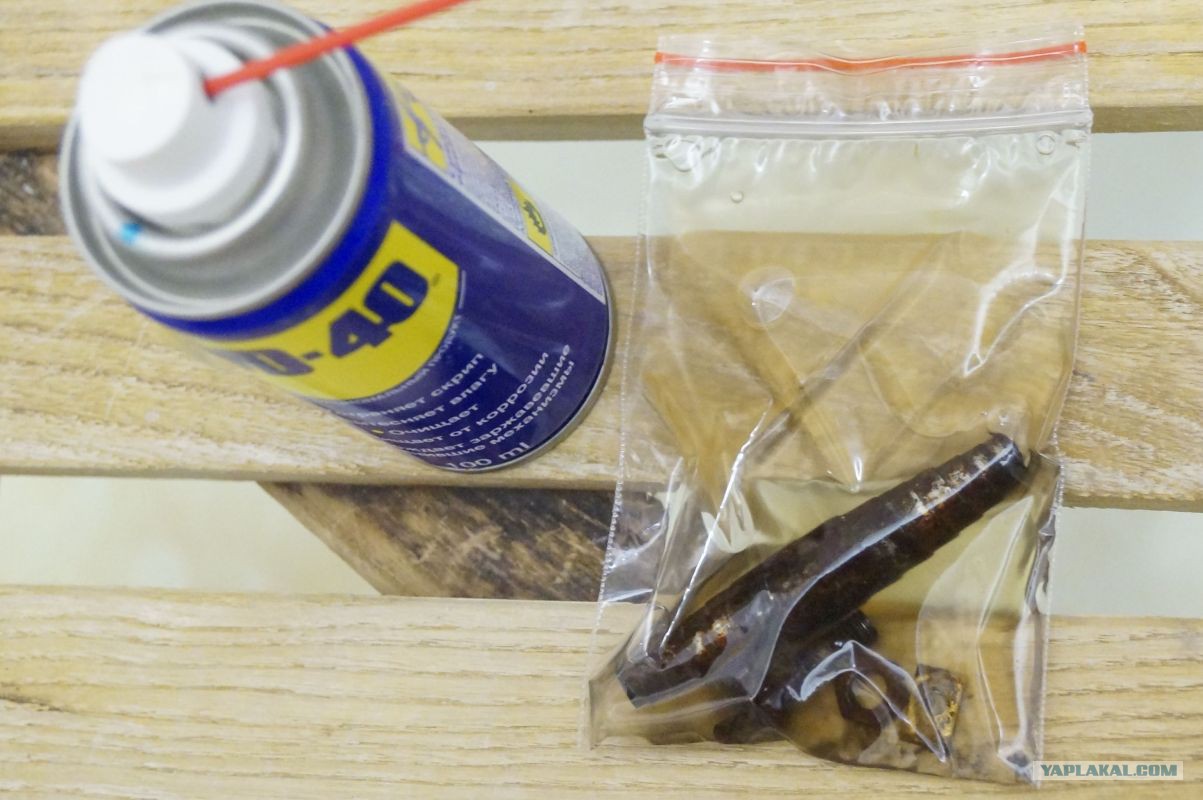

Пружину и мелкие детали кидаем в пакетик, заливаем WэDэшкой и кладём куда-нибудь подальше отдыхать на пару дней.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

07.
Берём бормашину (гравёр, прямошлифовальную машину, кто как ещё это дело называет?) и насадкой с цилиндром из наждачной бумаги предварительно обрабатываем поверхность.
Если у вас нет электроинструмента такого или ещё какого, просто берём в руки наждачную бумагу обыкновенную, и вперёд, просто дольше будет, но результата добьётесь.
Не забываем защищать глаза и органы дыхания.
Да, фотки снимал на гравёр, вы уж простите, это не основная его функция.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

08.
Видим вражеские надписи, вот уж интересно стало не военный ли трофей это был у дедушки?
На этом месте немного поясню тем, кто не очень понимает принцип резания секатора, например, совсем нихрена. Очень похож на тот же принцип, что и у ножниц.
Соприкасающиеся плоскости режущих частей должны быть: как вы думаете, чем? - плоскостями. И чем идеальнее будут эти плоскости, тем лучше он будет резать, в совокупности с односторонней заточкой лезвия (того что справа на фото).
С внутренней стороны лезвие ни в коем случае не точите, иначе соприкосновение с ответной частью (та что слева) будет происходить не у самых кромок, а чуть глубже. При этом острое (или нет) лезвие, при работе, уже будет врезаться в древесину, а до ответной части будет небольшое расстояние. Часть древесных волокон будет просто застревать между соприкасающимися частями секатора, разбалтывая его, и резать ветки он не будет, максимум ломать.
Поэтому никакими бормашинами эти части не трогаем, и так неровностей тут хватает, оставляем на потом.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

09.
Т.к. ржавчина местами въелась и снимать наждачками большой слой металла было бы долго, то пустил в ход каменные шарошки. В районе рукояток так и оставил поверхности, думаю чуть более цепко в руке должны сидеть, а выше снова наждачными цилиндриками прошёлся разной зернистости (80, 320, 600) и получилась такая вот штука:

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

10.
Крацовкой зачищаем внутренние стороны режущих частей от ржавчины, дабы не снять лишний металл там где не надо. Так же проходимся по труднодоступным местам (внутренние части рукояток).
Видим, что в районе оси соединения металл прилично выработался, и какие-то царапины нехилые на ответной части, вот это всё нам предстоит убрать.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:05

11.
Но прежде, я подумал, красота то такая у инструмента продержится недолго, сталь высокоуглеродистая, и ржаветь начнёт даже просто на воздухе, поэтому приступим к оксидированию инструмента. Для этого кипятим 3 литра воды, а пока она кипятится – тихонечко ищем у жены в кухонных шкафчиках лимонную кислоту, и высыпаем её туда в банку. Я 50 граммов насыпал, для ускорения процесса, но можно и 10 если на целый день растянуть хотите. Заливаем это дело кипятком и окунаем туда наш секатор. Каждые минут 10 доставал и усиленно протирал тряпочкой под проточной водой, для обеспечения равномерности оксидного слоя. При меньшей дозировке было ещё лучше, но целый день на это тратить не могу, а так часа за 1,5 управился.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

12.

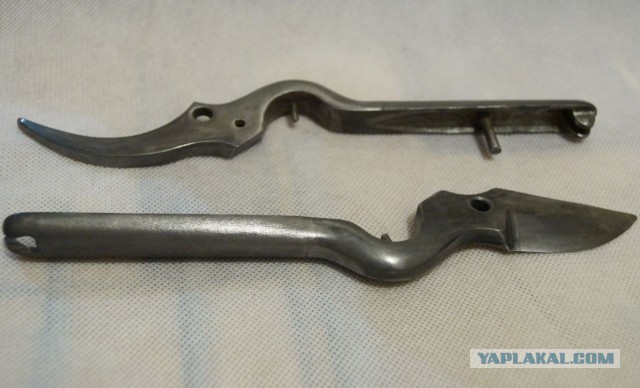

Получилось как-то так.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

13.
Приступаем к выравниванию режущих плоскостей.

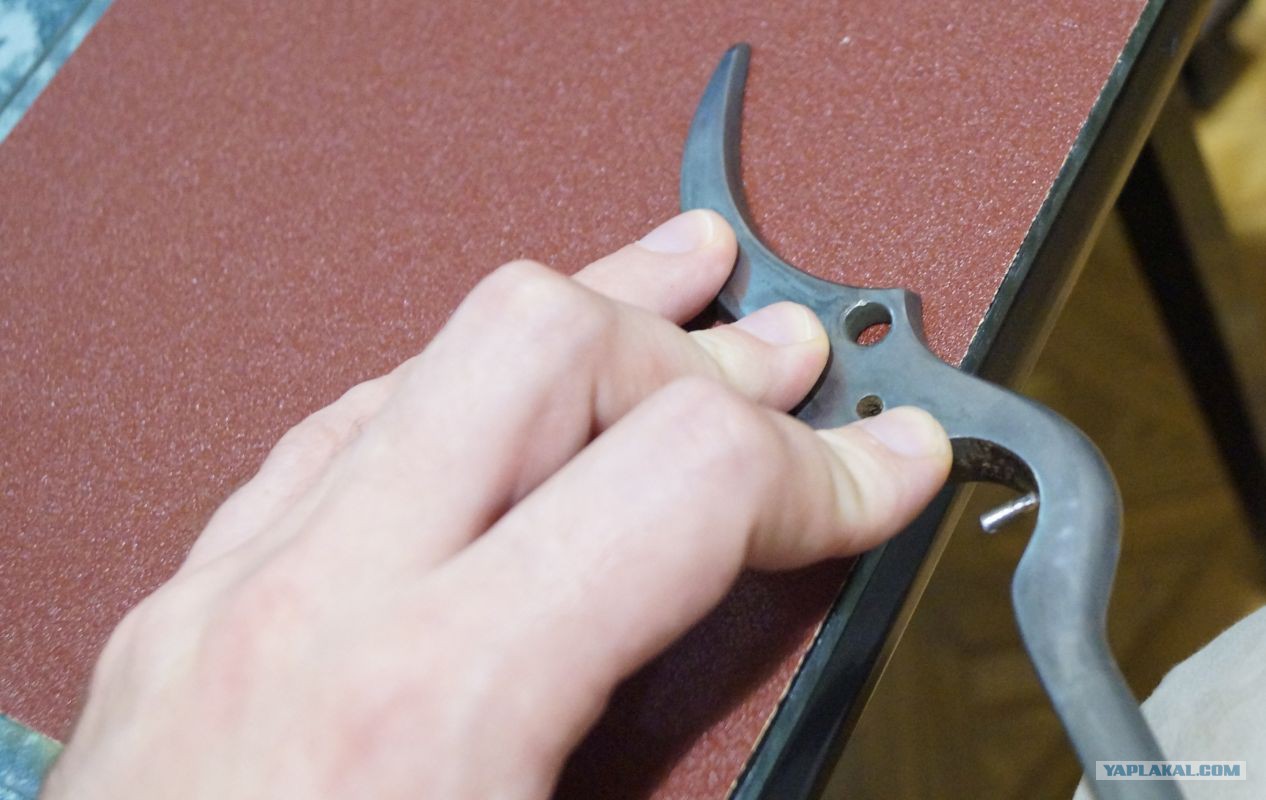

Кладём наждачную бумагу на стекло и равномерно прижимая начинаем водить по ней.
Использовал наждачки зернистости 100, 180, 320, 500, 800.
Важно понимать, что если хотите избавиться от неровностей, то делайте это сперва на большой зернистости, т.к., если будете думать, что задолбавшись на 100-й, и переходя к 180-й уберёте неубранные риски и царапины уже на ней, то люто себя на@&ете, т.к. съём металла будет гораздо меньший и вам в разы больше времени придётся на это потратить.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

14.

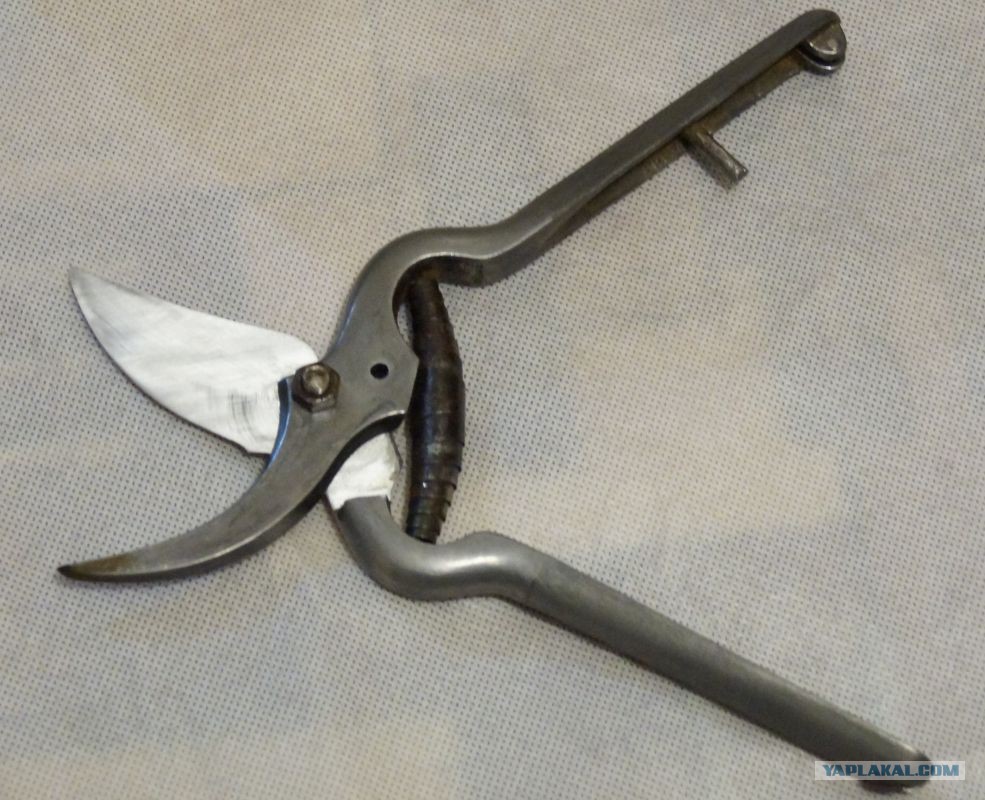

После долгих мучений получаем это.
По верхним правым краям, видно, что не все неровности убраны, но и так слишком много металла ушло, поэтому оставляем как есть. По отблеску режущей кромки лезвия, видим, что и там тоже неровности, но это мы уже при заточке снимем, т.к. при осмотре кромки с торца было видно, что очень криво всё и хлипко.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

15.

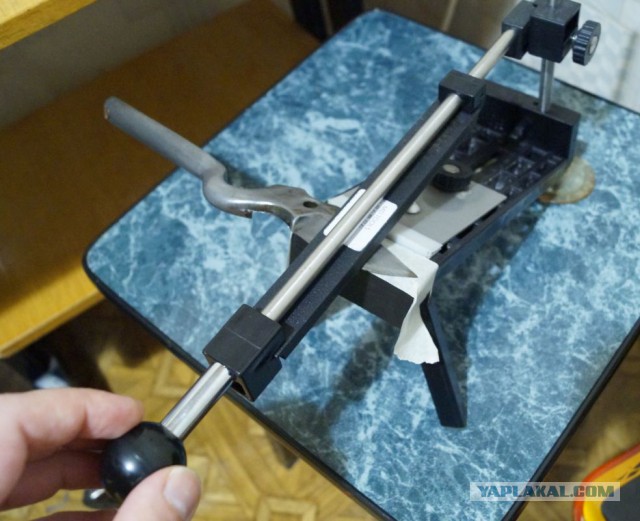

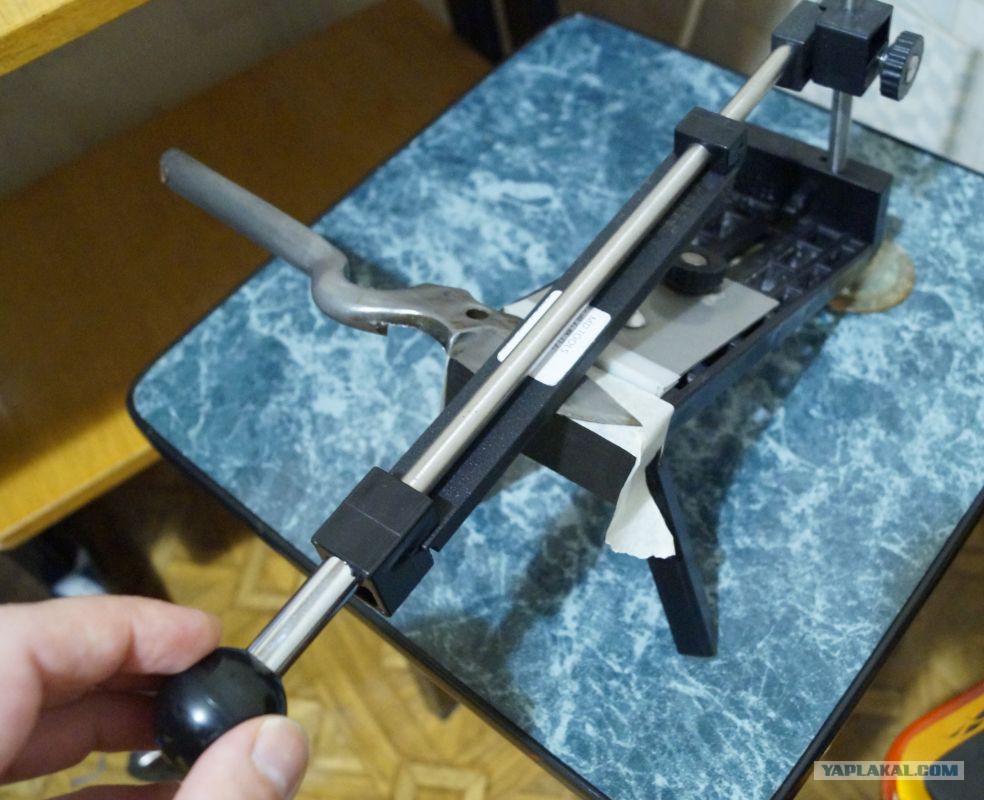

Затачиваем режущую кромку лезвия, под углом 30 градусов относительно плоскости. Где-то подсмотрел, что это хороший угол для секатора. Для этого надо взять и купить у америкосов точилку apex edge pro за 300 баксов. Но мы ещё не совсем е%@нулись, поэтому купили у китайцев за 20 баксов такую же копию, практически ничем не хуже, да ещё и когда бакс был чуть больше 30 деревянных. Если же у вас нет такой точилки, то на той же наждачке, положенной на стекло, можно очень даже хорошо всё это дело наточить.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

16.

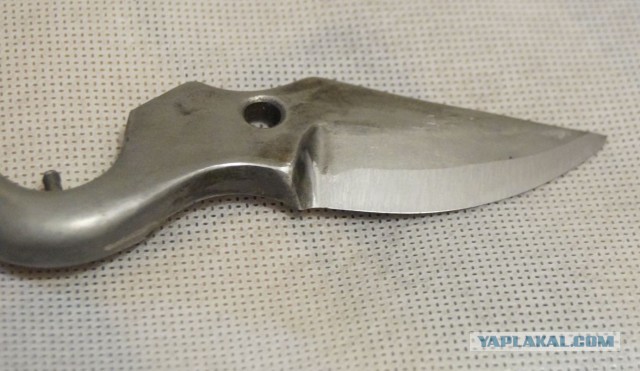

Получилось вот так.
Тоже помучался, благо алмазных брусков прикупил в своё время, ибо на водных камнях было бы очень тяжко такой слой снимать.
На 1000 наждачке на стекле периодически водил плоскостью, чтобы снимать заусенец, образовывавшийся в процессе заточки.
Кромочку дополнительно подправил на керамическом мусате.
Лист газеты на весу режет, волосы на руке бреет. Для секатора такая острота более чем избыточна.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

17.
Достаём пружинки, винтики-шпунтики, также крацовкой их очищаем от того что осталось на них.
Предварительно смазав тем что под руку попалось, а это Литол 24 (если я идиот, то поправьте) собираем наш инструмент.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:06

18. Смотрим на него со всех сторон и понимаем, что чего-то не хватает.

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:07

19.
Кричим супруге “Куда понесла?” заметив краем глаза, что сапоги старые выкидывать собралась.
Вырезаем кусочек кожи на ремешок.

20.

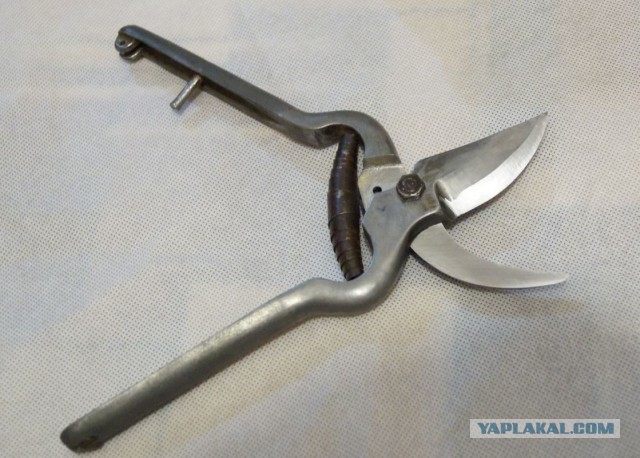

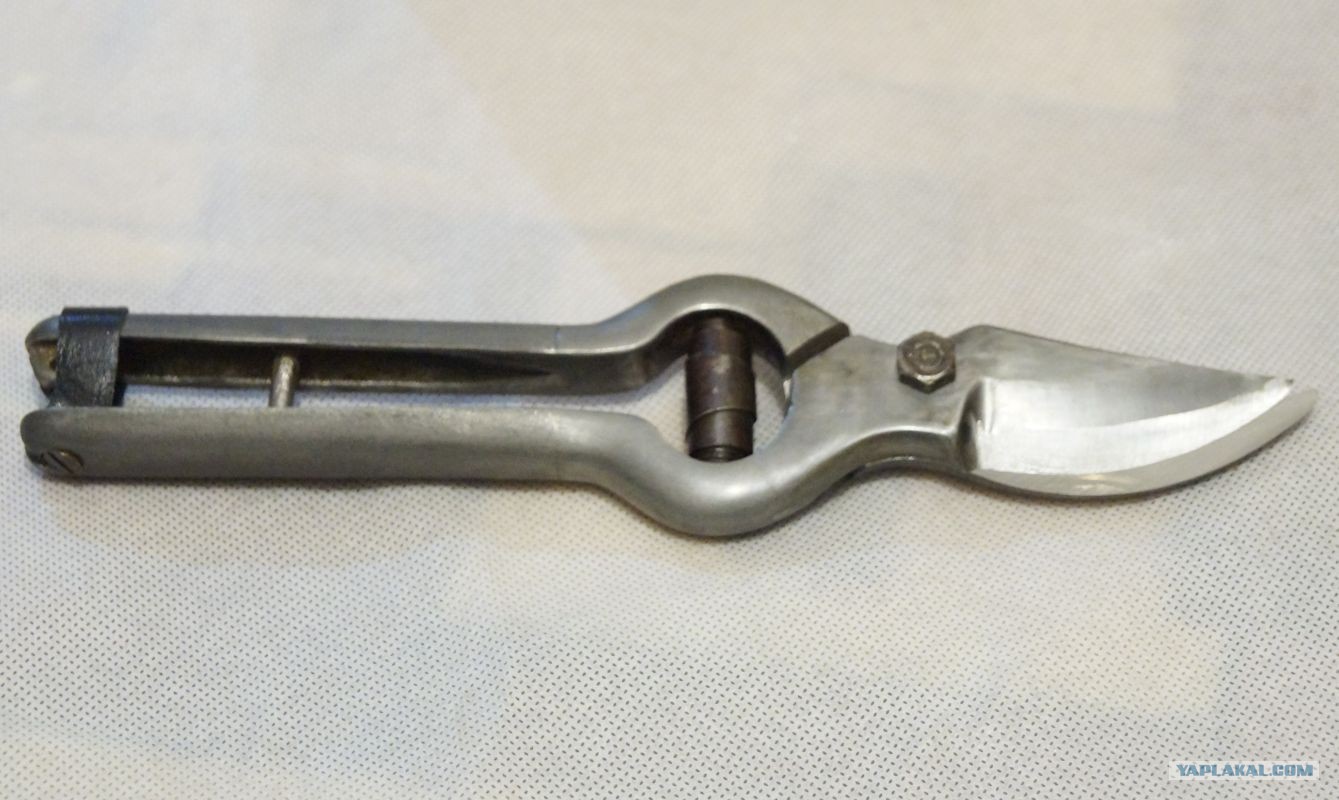

Ух, теперь, похоже всё!

21.
И да, самое главное то забыл!

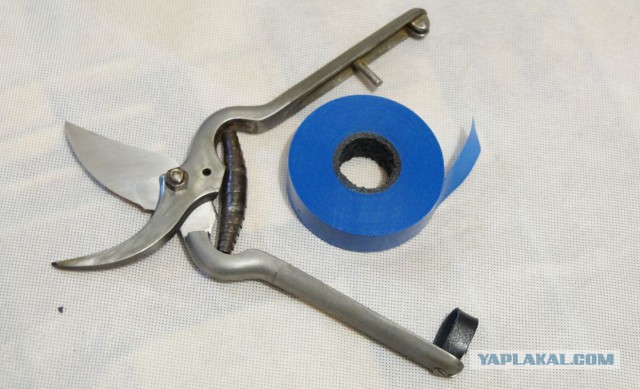

Вот что я на рынке, то нашёл. Синяя, намотано много, как в старые добрые времена, и по качеству такая же, ну или почти, такое редко сейчас можно найти, по крайней мере у нас. Тут конечно, на редкость, обошлось без неё, но это скорее исключение.
У меня всё, пинайте.

© maximusumixa

Это сообщение отредактировал maximusumixa - 3.10.2016 - 04:07
