Сейчас многие такое делают. Я тоже хотел привнести свою лепту. Таким образом уже починил ряд мониторов. Вдруг кому-нибудь понадобится данный опыт. Акцентируемся на подключении подсветки к монитору. Нам потребуется метр светодиодной ленты, транзистор и резистор

11 фото, взятых с двух разных эквивалентных мониторов

Итак имеем 19-ти дюймового пациента с умершей подсветкой. Для начала желательно определить, действительно ли виновата подсветка. Обычно это проявляется просто погасшим монитором. Либо выключающимся дисплеем через несколько секунд после включения. Один монитор у меня даже озон при работе излучал. Т.е. изображение есть, но оно не подсвечивается

Замена подсветки монитора на светодиодную

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
MichLomonos
31.08.2016 - 07:00
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Разбираем монитор. Сам процесс разбора описывать нет никакого смысла, каждый монитор собран по-своему, хотя принцип у всех примерно одинаков.
Дойдя до непосредственно ламп (по 2 сверху и снизу), мы их аккуратно вынимаем. И на одно из мест ставим любой маленький кусочек светодиодной ленты в несколько сантиметров с припаянными проводами. У меня, например, такой.


Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:00
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Собираем монитор обратно, но не до конца. Только чтобы подключить все ключевые элементы оборудования. Выходы светодиодного куска подключаем к аккумулятору 12В. Видим примерно такую картину:

Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:00
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25

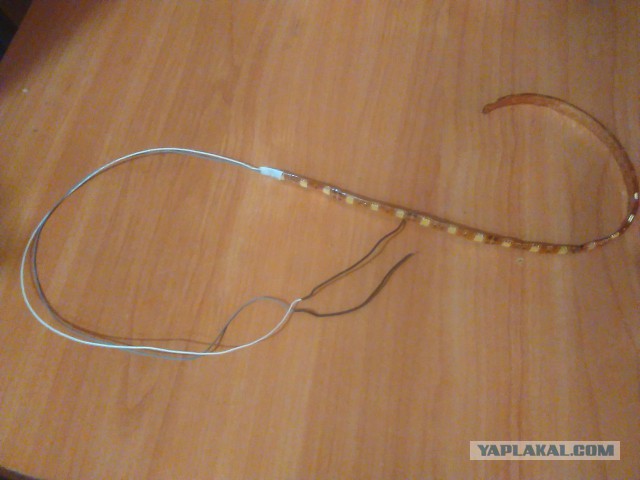

Идем в магазин и покупаем 1 метр светодиодной открытой ленты на 120 холодных светодиодов. У нас в городе такая лента стоит около 270р/м. (Пермь) Хотя где-то можно поискать и за 150р. Для замены подсветки в 19-ти дюймовом широкоформатном мониторе требуется по 16 элементов ленты сверху и снизу. Итого 80см ленты (элементы по 2,5см). Но лучше на всякий случай взять с запасом.
Отрезаем 2 куска по 40см, припаиваем к ним провода и приклеиваем на места ламп. Где-то придется вставлять в специальные пеналы. Возможно, придётся ленту чуток с боков аккуратно подрезать. Где-то, как здесь – просто приклеиваем к основанию. У меня в данной модели изначально были приклеены картонные бортики. Я их выкинул. Лента ничего не коротит.


Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:00
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Вообще можно запихать и 17 элементов, как здесь. Но это излишне, 16-ти вполне хватает. Лента будет светить не на ЖК матрицу, а на стекло, которое «разглаживает» подсветку. К тому же при сборке и укладке проводов, пайку можно изогнуть и отломать. Поэтому потом я переклеил на 16 штук.

Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:01
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Теперь самое интересное. Можно найти на плате где-нибудь выход 12В и подключить подсветку к нему. Но 12В я ни разу найти на платах мониторов ЖК не смог, к тому же если так сделать, то подсветка будет всегда работать при подключенном кабеле питания. Тут либо выключать каждый раз монитор из розетки, либо врезать дополнительный выключатель подсветки. Ни то, ни другое неудобно.
Поэтому мы пойдем другим путем. Нам надо, чтобы подсветка монитора включалась одновременно с синим (обычно) индикатором на передней панели. Для этого используем транзистор. Получим примерно такую картину. Описание будет ниже.


Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:01
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Находим на основной плате подключение нужного индикатора. На данной модели к основной плате припаиваться было очень неудобно, поэтому пришлось лезть на непосредственно плату передней панели. Найти очень просто. При подключенном мониторе к компьютеру включаем и выключаем кнопку включения монитора и рано и поздно находим, где появляется примерно 2.7 Вольта. Это и есть наш будущий управляющий ток. У меня получилось здесь.

Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:01
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Дальше идем к транзистору. Я использовал биполярный составной NPN транзистор «2SD1825». В Яндексе можно найти даташит на него. Тут важен коэффициент усиления по току 2000. Т.е. чтобы открыться, например, на 2А, достаточно подать 1мА. К тому же он мало греется.
Делаем подключение с общим эмиттером. Контакты:
Сверху база. Её подключаем через сопротивление в 1,2 КОм к плюсу, найденному нами 2.7В индикатора. Если резистор не впаять, то транзистор заберет весь ток с индикатора. Монитор работать будет, но без синей индикации.
Посередине Коллектор. Его припаиваем к минусу светодиодной ленты.
Снизу Эмиттер. Его кидаем на минус платы. Контакт чуть левее транзистора.


Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:02
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Нам надо найти на плате выход примерно 15-16В. Обычно такое найти не проблема. К нему припаиваем плюс светодиодной ленты.
Дополнительно я использовал китайский понижающий регулятор напряжения. На Aliexpress его можно найти по поиску «регулятор напряжения», здесь он в качестве небольшой стабилизации.
На самом деле он не нужен. Дело в том, что транзистор «заберет» около 2В. К тому же при нагрузке само напряжение ещё просядет где-то на 1В. В итоге на выходе мы получим где-то как раз нужные 12-13В. Поэтому нам и нужно было напряжение повыше – 15-16В.
Но у меня был этот регулятор и я по приколу его впаял, выставив красивые 11.99В на выходе. (Крепящий винт ничего не коротит)


Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:02
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Собираем всё обратно и в итоге получаем такую чудную картинку равномерной подсветки.

Замена подсветки монитора на светодиодную

[^]
MichLomonos
31.08.2016 - 07:02
Статус: Offline


Шутник

Регистрация: 5.11.14
Сообщений: 25
Эти 2 монитора я починил таким способом.
Цена вопроса: метр ленты 270р. Транзистор 30р. Стабилизатор 60р. (Опционально).
