причина создания поста- эта тема

далее текст и фото не мое..

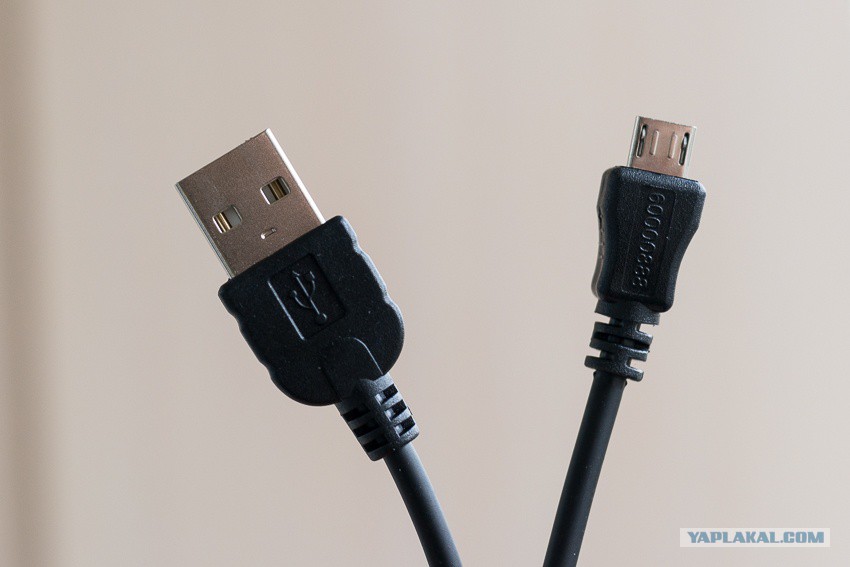

Все ли micro-USB кабели одинаковые? Почему цены могут отличаться в несколько раз? Какой кабель лучше купить? Я попробую ответить на эти вопросы практическими примерами и экспериментами. Добро пожаловать в шапито!

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
pvvpvv
28.08.2016 - 14:58
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Эта статья посвящена обычным потребителям, которые знакомы с физикой в рамках школьной программы. Но результаты тестов могут быть интересны и продвинутым пользователям.


Если у вас есть устройство от Apple, и вы думаете, что это вас не касается, и шапито не для вас, то вы очень сильно ошибаетесь. В конце вы прочтёте почему.

Скорость передачи данных по micro-USB кабелю в большинстве случаев нареканий не вызывает. А вот с зарядкой устройств ситуация немного сложнее.

Давайте сначала ознакомимся на пальцах, как устроен процесс зарядки мобильных устройств.

Есть зарядное устройство, которое может выдавать ток с определённым напряжением и определённой силой. Обычно это USB-зарядка, которая выдаёт ток с напряжением 5 В (есть ещё технологии быстрой зарядки с увеличенным напряжением, но их мы затрагивать не будем). Сила тока (иногда указывают просто мощность зарядки) может быть разной для каждого ЗУ. Например, с одним устройством в комплекте будет ЗУ с максимальной силой тока 1 А, а с другим 2,5 А. Естественно, если устройство не может потреблять ток силой больше 1 А, то какую бы вы зарядку не подключили — 1 А или 100 А, разницы не будет.

Есть мобильное устройство: смартфон, планшет, часы и пр., которые нужно зарядить. В мобильном устройстве есть батарея и контроллер заряда. Контроллер заряда регулирует, используя свои алгоритмы, силу потребляемого тока.

ЗУ и мобильное устройство соединяются между собой кабелем. В нашем случае micro-USB. На рынке присутствует огромное количество предложений. Тысячи моделей от известных и неизвестных брендов. Кабели можно купить в ларьке около дома, в салоне связи, в крупном торговом центре, в Интернете, просто везде. С кабелями возникает странная ситуация. С одним кабелем устройство заряжается быстрее, чем с другим, при равных условиях. В некоторых случаях различия могут быть в несколько раз. В основном дело в сопротивление линий питания кабеля.

Чтобы стало понятнее, сразу приступим к практическому тесту.

Нашими инструментами будут:

Резистор с сопротивлением 2,5 Ом (5 В, 2 А)
USB тестер Keweisi
Переходник micro-USB (мама) — USB A (мама)
Батарейный блок Xiaomi 5000 мА·ч и смартфон Samsung Galaxy S5, которые позаимствовал у жены
Зарядное устройство Tronsmart TS-UC5PC. Хочу отдельно отметить это устройство. На профильных сайтах есть разборки этого устройства. Это просто потрясающее ЗУ. Я его купил пару месяцев назад по акции со скидкой, заменил своё отличное ЗУ ORICO (у них тоже великолепные ЗУ), т.к. мне понадобился порт с поддержкой Quick Charge 2.0. TS-UC5PC имеет 5 независимых каналов. 4 из которых с технологией VoltIQ (на самом деле это просто «умная обвязка» контактов Data для активации быстрой зарядки любых устройств с такой поддержкой, в том числе Apple, ряда Samsung и пр.), а 1 с поддержкой Qualcomm Quick Charge 2.0. Этот порт способен выдавать напряжение 5 В, 9 В и 12 В. ЗУ легко выдерживает нагрузку 2 А одновременно на всех 5 портах, это я проверял лично резисторами, с очень незначительной просадкой напряжения. По спецификации устройство выдерживает 2,4 А на каждый канал.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 14:58
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
еще


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 14:58
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Тестировать будем в два этапа. Первый этап — проверим падение мощности на конце кабеля с помощью резистора. Второй этап — проверим силу тока, который будет потреблять смартфон Samsung Galaxy S5 и батарейный блок Xiaomi при зарядке.

Наши артисты:

Кабель LG, 120 см — будем обозначать его LG1. Идёт в комплекте со многими одноимёнными устройствами и продаётся отдельно. Имеет маркировку на кабеле 20 AWG для линий питания. Толстый и очень тугой. Стоит от 2$ до 3$ на eBay и Aliexpress, у нас в оффлайн встречал и за 300, и за 500 рублей.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 14:59
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель Tronsmart, 180 см — будем обозначать его TR1. Идёт в комплекте с некоторыми одноимёнными ЗУ, также, продаётся отдельно в упаковках по несколько штук. Толстый и очень тугой. Стоит около 2$ (в пересчёте на один кабель) на Aliexpress и подобных площадках.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 14:59
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель Sony EC803, 100 см — будем обозначать его SO1. Идёт в комплекте с некоторыми одноимёнными устройствами и продаётся отдельно. Средняя толщина, тугой. Стоит около 2$.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:00
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель Sony EC801, 100 см — будем обозначать его SO2. Идёт в комплекте с некоторыми одноимёнными устройствами и продаётся отдельно. Средняя толщина, тугой. Стоит около 2$.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:00
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель Sony EC450, 100 см — будем обозначать его SO3. Шёл когда-то в комплекте с некоторыми одноимёнными устройствами. Толстый и тугой, с ферритовыми кольцами. Встречается в продаже редко.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:01
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель от батарейного блока Xiaomi, 22 см — будем обозначать его XI1. Идёт в комплекте с батарейными блоками. Плоский, гибкий. Внешний вид не очень впечатляет, т.к. ему уже полтора года.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:01
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его QC1, 200 см. Именно такой кабель продаётся только у одного продавца YourCharger на eBay (он же YourCable). Возможно, им и производится. Контакты Data уже замкнуты, кабель предназначен только для зарядки. Средняя толщина, гибкий. Это универсальный кабель для активации быстрой зарядки (если она поддерживается устройством) на любых ЗУ. У этого же продавца есть аналогичные кабель на 3 и 5 метров, как micro-USB, так и Lightning (для устройств Apple). Цены выше среднего.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:02
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его QC2, 65-180 см, «пружинка». Продавец и производитель тот же, что и у предыдущего кабеля. Контакты Data уже замкнуты, кабель предназначен только для зарядки. Средняя толщина, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:02
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель ASUS — будем называть его AS1, 100 см. Идёт в комплекте с некоторыми устройствами ASUS (в конкретном случае Nexus 7 2013), продаётся отдельно. Средняя толщина, гибкий.


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:03
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его QC3, 40 см. Продаются в магазине Fasttech. Есть маркировка 18 AWG на кабеле. Средняя толщина. Контакты Data уже замкнуты, кабель предназначен только для зарядки. Стоит неприлично дёшево — около 1$.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:03
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
А теперь чистокровные приблуды (или кабели из подвалов дядюшки Ляо). Их просто сотни разных видов. Продаются они везде, и онлайн, и оффлайн. И даже в магазинах авторитетных ритейлеров их можно найти. Часто стоят очень дешево. Для теста возьму 8 разных штук. У меня дома есть коробка, где лежит штук 50 разных micro-USB кабелей, которые я заказывал в разное время (забегая вперед, эта коробка с «мусорными» по тестам кабелями). Очень часто продаются под брендом (конечно, контрафакт) Samsung и пр.

Кабель noname — будем называть его CN1, 23 см. Тройной — microUSB, Lightning, Apple 30-pin. Тканевая оплётка. Толщина средняя, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:03
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN2, 300 см. Тканевая оплётка. Толщина средняя, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:04
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN3, 100 см. Тонкий, гибкий.


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:04
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN4, 100 см. Плоский, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:04
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN5, 80 см. Упругий.


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:05
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN6, 200 см. Тканевая оплётка. Плоский, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:05
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN7, 100 см. Толстый, гибкий.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:06
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Кабель noname — будем называть его CN8, 100 см. Маркировка на кабеле 26 AWG / 28 AWG.

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:06
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Падение мощности


Подключим резистор и замерим мощность сразу на выходе из ЗУ — 10,2 Вт. Напряжение 5,17 В, сила тока 1,97 А.


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:06
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Теперь замерим мощность на конце кабелей и сведём все результаты в диаграмму.

LG1 8,82 Вт (4,82 В, 1,83 А)
TR1 8,34 Вт (4,69 В, 1,78 А)
QC1 8,33 Вт (4,71 В, 1,77 А)
SO1 7,97 Вт (4,58 В, 1,74 А)
SO2 8,19 Вт (4,63 В, 1,77 А)
SO3 7,42 Вт (4,62 В, 1,68 А)
QC3 8,87 Вт (4,85 В, 1,83 А)
QC2 8,22 Вт (4,68 В, 1,78 А)
AS1 8,19 Вт (4,63 В, 1,77 А)
XI1 8,27 Вт (4,75 В, 1,74 А)
CN1 8,9 Вт (4,84 В, 1,84 А)
CN2 4,56 Вт (3,48 В, 1,31 А)
CN3 5,42 Вт (3,79 В, 1,43 А)
CN4 5,34 Вт (3,76 В, 1,42 А)
CN5 5,73 Вт (3,90 В, 1,47 А)
CN6 5,84 Вт (3,92 В, 1,49 А)
CN7 5,18 Вт (3,7 В, 1,4 А)
CN8 7,83 Вт (4,55 В, 1,72 А)

Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:07
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Итак, мы видим плохой результат у подавляющего большинства дешевых и безымянных кабелей. Только кабель CN1 удивил. Я им никогда не пользовался после покупки, просто заказал до кучи.

Теперь замерим, с какой силой тока будет заряжаться смартфон Samsung Galaxy S5 (уровень заряда 50%). Конечно, это не лабораторное исследование, но какую-то информацию даст. Контроллер заряда в устройствах работает по своему алгоритму. Тестер во всех случаях показывал выходное напряжение около 5,2 В, так что будет рассматривать только силу тока.


Цирк-шапито с micro-USB кабелями уже в вашем городе!

[^]
pvvpvv
28.08.2016 - 15:07
Статус: Offline


Ярила

Регистрация: 7.08.13
Сообщений: 2421
Результат соотносится с предыдущим тестом. Фирменные кабели показывают достойный результат. Дешевые и безымянные кабели показывают невероятно низкий результат. Например, сила тока с кабелем LG в 4,5 (!) раза больше, чем с самых плохим безымянным кабелем. Фирменные кабели Sony демонстрируют посредственный результат.

Для уточнения результата возьмём другое устройство — батарейный блок Xiaomi (практически разряжен). Посмотрим, какие результаты кабели покажут с ним.
