nemetss	4.08.2016 - 07:14 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	306 или как убить 2 месяца лета на изготовление настольного вентилятора идиотской формы. Будет очень много фото и чуть меньше текста. О завершении сообщу.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

nemetss	4.08.2016 - 07:14 [ показать ]

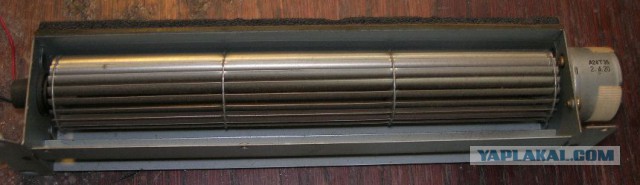

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Попался мне как-то чудесный роторный вентилятор от какого-то копира. Вот такой.
	[^]

nemetss	4.08.2016 - 07:14 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Посмотрел я на него, и тут на меня воспоминания накатили о счастливом своем детстве. Но я сейчас не о газировке по 3 копейки, а про "Ну, погоди!". Помните такое?
	[^]

nemetss	4.08.2016 - 07:15 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	И решил я, что зайцу быть! Вентилятор рассчитан на 20 вольт, нашел подходящий блок питания, правда переменного тока. Ну да ерунда, щас схемку намастырим.
	[^]

nemetss	4.08.2016 - 07:15 [ показать ]

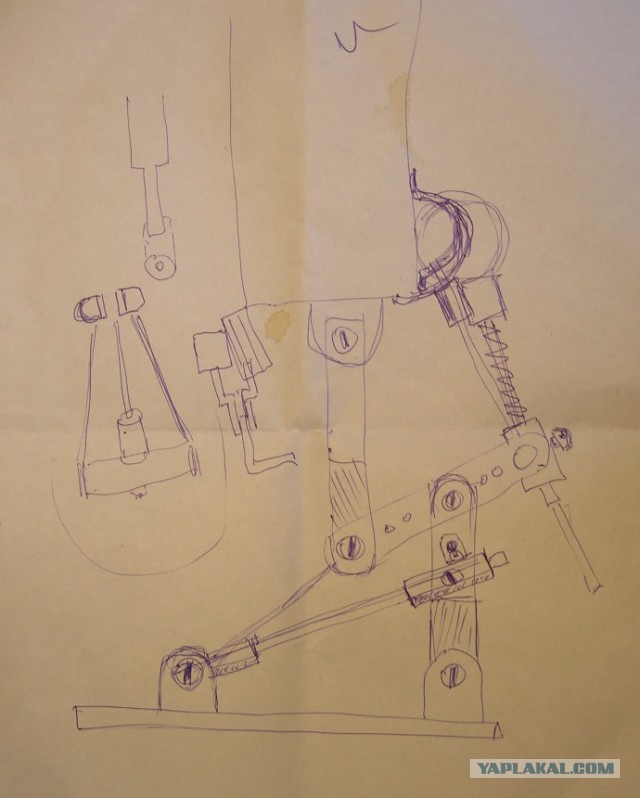

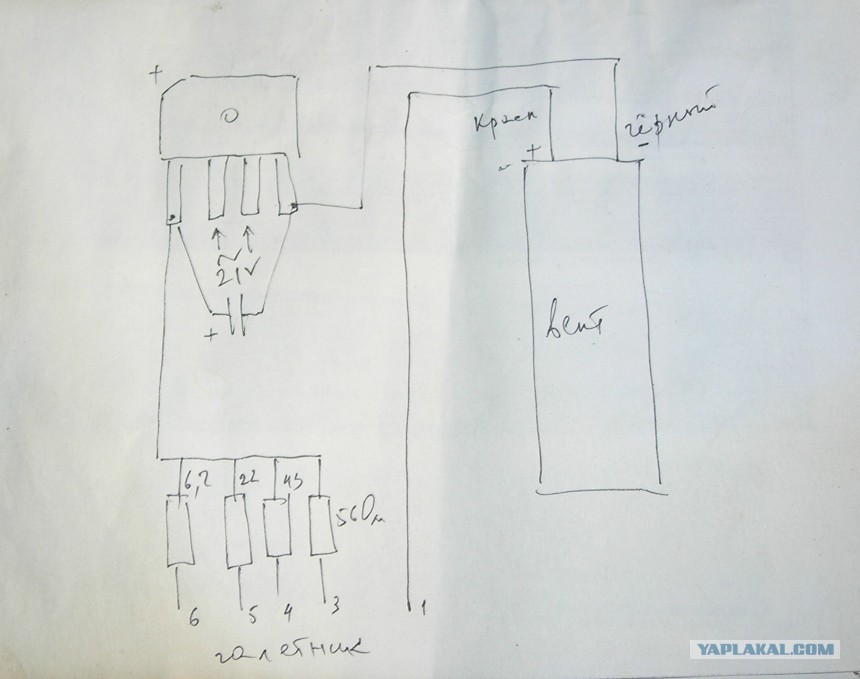

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Тихо! Слышите топот? Это несется табун перфекционистов от электроники, щас начнут в меня навозом швырять, гыгыг. Ну между тем, схему я спаял и она работает. Сопротивление подбиралось методом научного тыка, и таки подобралось. Вентилятор откладываем пока в сторону и начинаем делать ноги. Почему ноги? А потому что я примерно представляю, из чего и как их буду делать. Но чертеж все же сделать надо. Достаем кульман, ватман, карандаши разной твердости... об чем это я? 21-й же век, открывает Autocad, или на худой конец Visio и рисуем. Вот такой вот охренительный чертеж у меня получился.
	[^]

nemetss	4.08.2016 - 07:15 [ показать ]

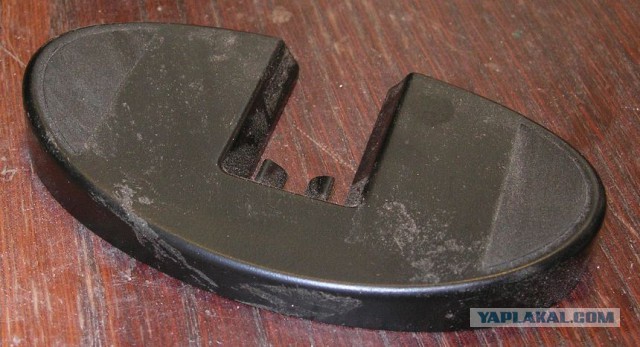

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Ну ептить, теперь все понятно! Приступаем. Начнем со ступней. Для них у меня есть пластиковые подставки от какого-то модема. Длина этого лаптя 10 см, большая площадь соприкосновения, это хорошо, конструкция должна быть устойчива. Не хочется, чтобы при включении вентилятора заяц падал мордой мне на клавиатуру.
	[^]

nemetss	4.08.2016 - 07:16 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	А еще у меня есть отличные бронзовые уголки и клеммы. Я их свинтил с древнего электросчетчика.
	[^]

nemetss	4.08.2016 - 07:16 [ показать ]

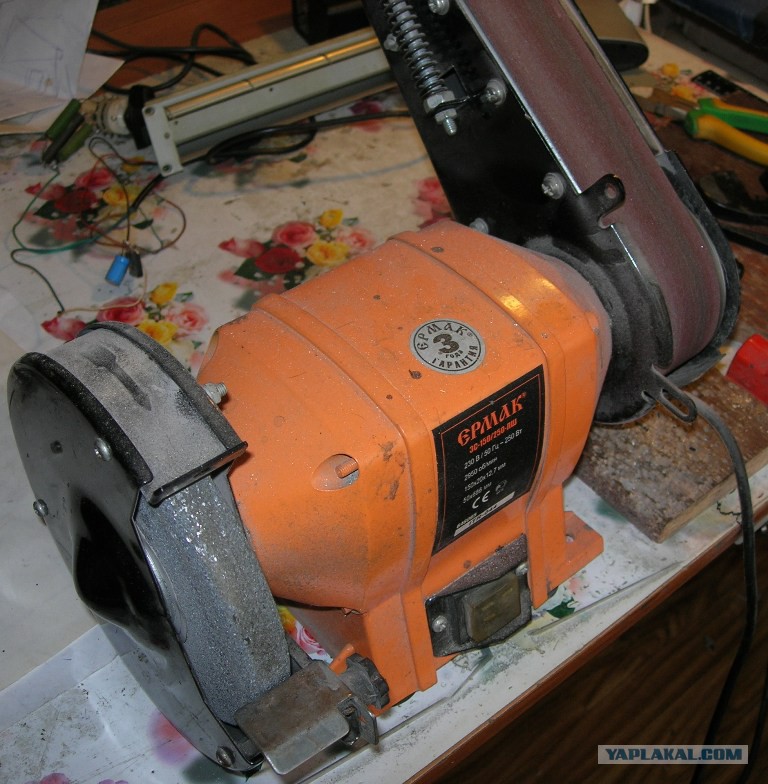

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Достаем любимый электро-напильник...
	[^]

nemetss	4.08.2016 - 07:16 [ показать ]

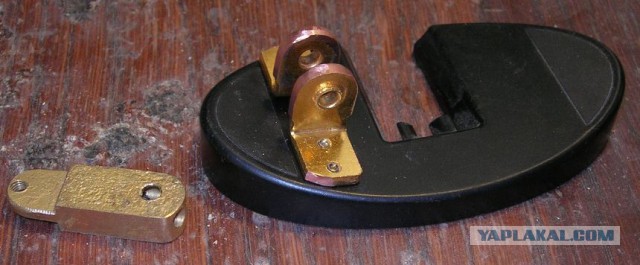

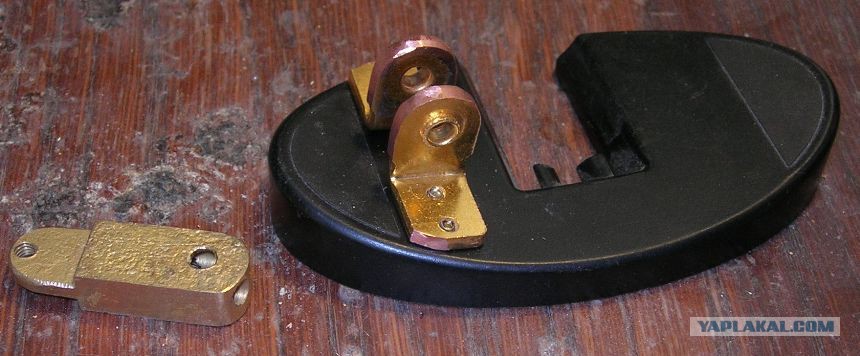

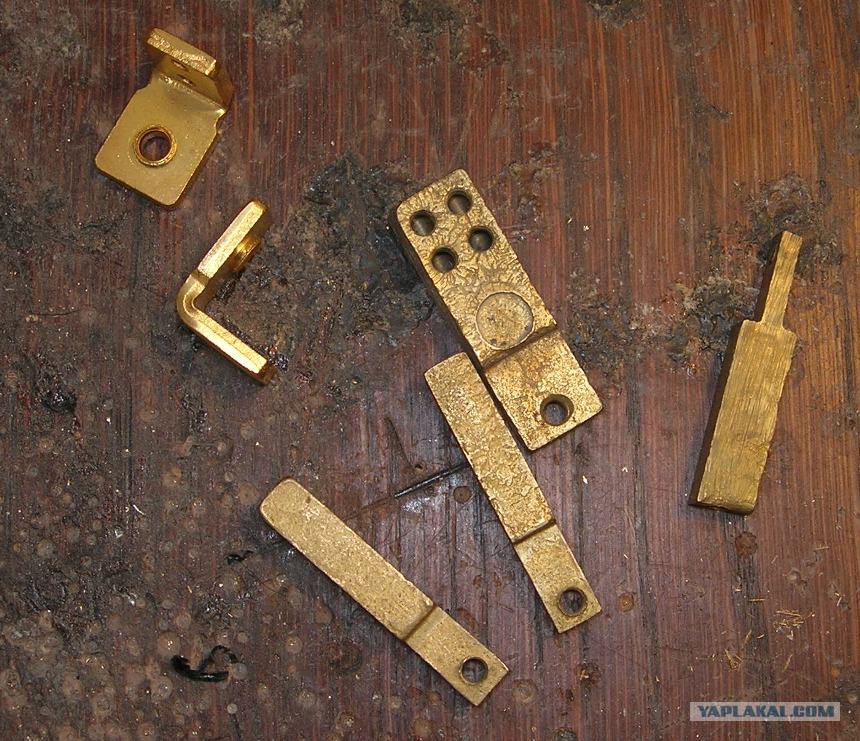

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	...и придаем бронзовым клеммам эротические очертания. Собираем пятку.
	[^]

nemetss	4.08.2016 - 07:16 [ показать ]

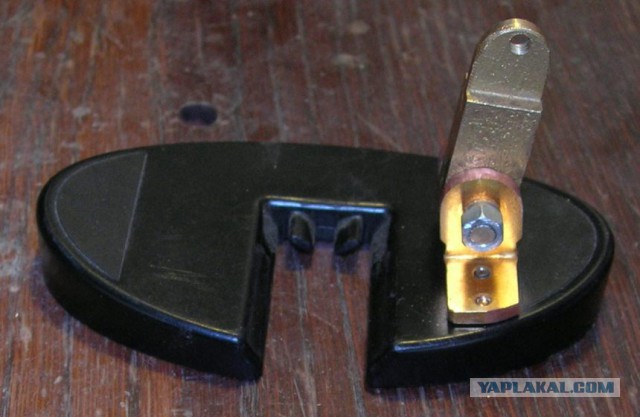

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Вставляем голень.
	[^]

nemetss	4.08.2016 - 07:17 [ показать ]

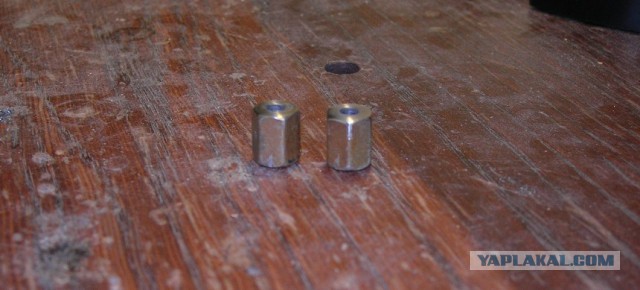

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Роемся в барахле и обнаруживаем пару таких вот стоек. Каждую из них требуется распилить пополам.
	[^]

nemetss	4.08.2016 - 07:17 [ показать ]

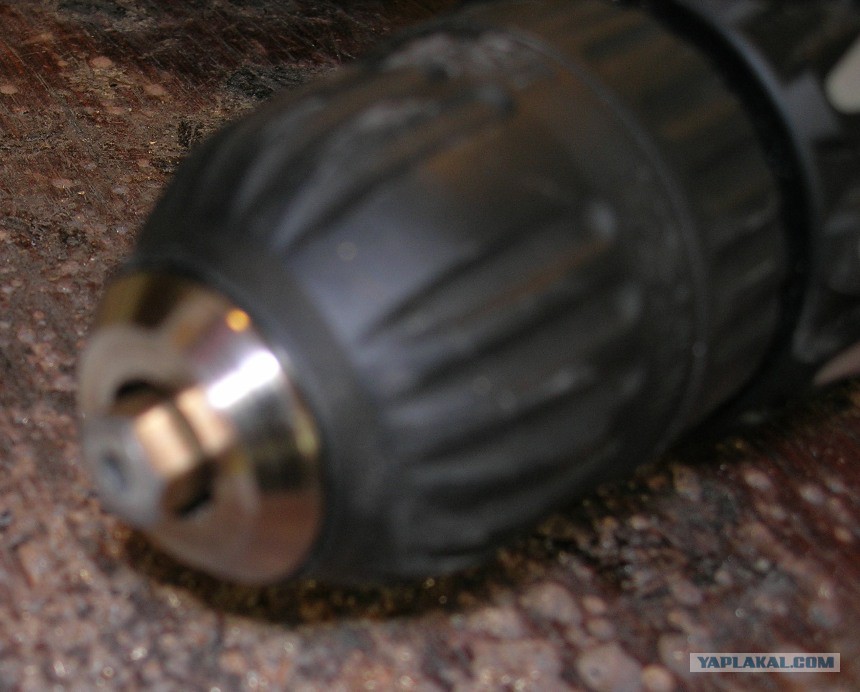

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Станков у меня нет, поэтому распилы, разумеется, получились кривые. Не беда. Зажимаем стоечку в патрон шуруповерта. Сорри, фото получилось не в фокусе, но понять можно.
	[^]

nemetss	4.08.2016 - 07:17 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Затем в деревяшке делаем углубление нужного радиуса (в данном случае 10 мм). Это сообщение отредактировал nemetss - 4.08.2016 - 07:17
	[^]

nemetss	4.08.2016 - 07:18 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Накрываем углубление наждачной бумагой, дальше засовываем в углубление требующий обработки торец стойки и давим на гашетку шуруповерта. Получаем вот такой результат.
	[^]

nemetss	4.08.2016 - 07:18 [ показать ]

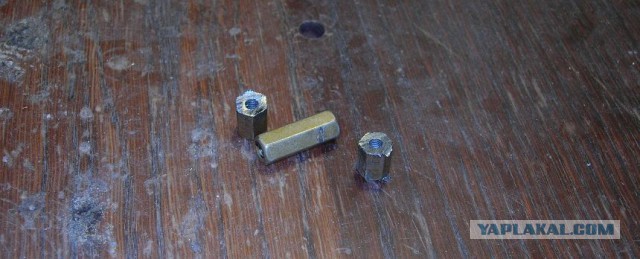

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	А еще я шуруповертом коктейли мешаю. В отличие от блендера, который крутит так, словно последний день живет, шуроповерт не расшвыривает драгоценную жидкость по всей кухне, у него регулируемая скорость вращения. Лайфхак, однако, пользуйтесь на здоровье. Сверлим наши стойки насквозь и нарезаем резьбу 3 м с боков и 4 м внутри (это чтобы снизу их прикрутить). Собираем носок.
	[^]

nemetss	4.08.2016 - 07:18 [ показать ]

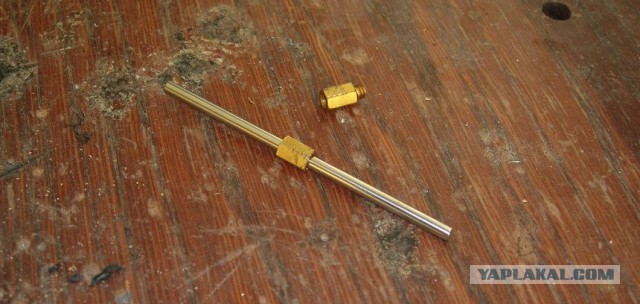

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Бронзовая втулка между стойками не затянута, она свободно вращается вокруг оси. Это важно для подвижности голени, дальше станет понятно почему. Теперь нам понадобятся железные спицы (они у меня от старых CD-ROM-ов) и маленькие бронзовые стоечки (на таких материнские платы в пк часто крепятся). У бронзовой стойки откусываем резьбу и рассверливаем под диаметр спицы. Полученная втулка должна ходить по спице с небольшим натягом.
	[^]

nemetss	4.08.2016 - 07:19 [ показать ]

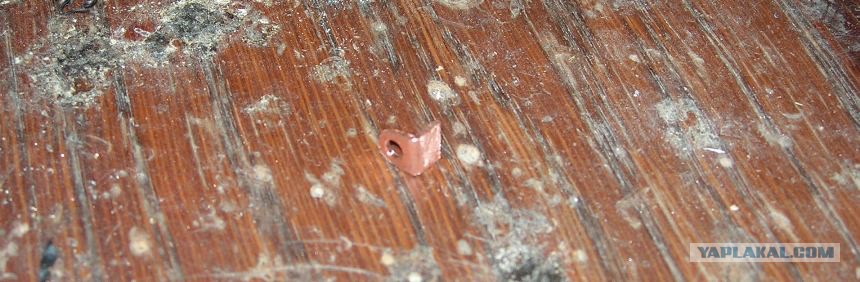

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Завалялись у меня медные обрезки, делаем из них уголки. Что, на фото ниже не видно медный уголок? А он там есть.
	[^]

nemetss	4.08.2016 - 07:19 [ показать ]

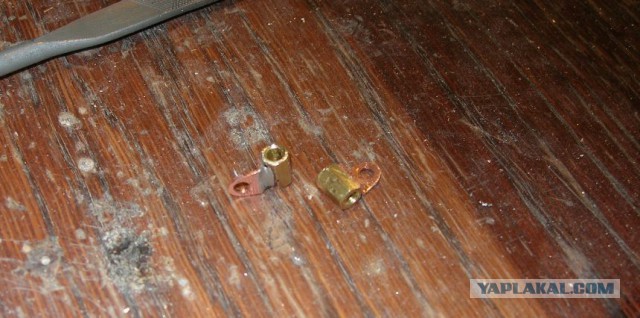

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Припаиваем уголки к бронзовым втулкам.
	[^]

nemetss	4.08.2016 - 07:19 [ показать ]

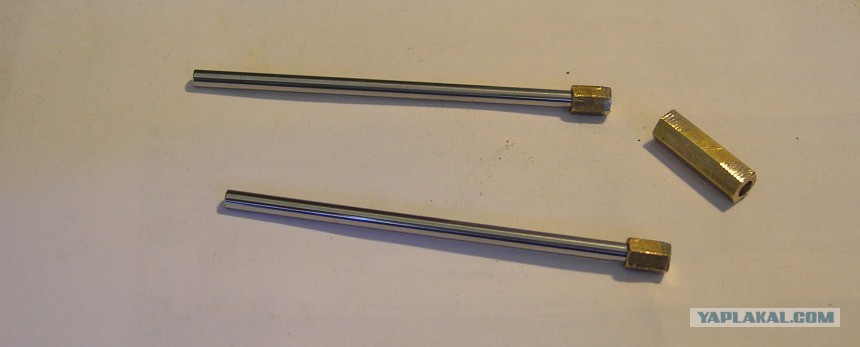

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Берем еще пару бронзовых стоек, откусываем резьбу и торец затачиваем под стакан. Или, стаканчик. Затем берем молоток и запрессовываем эти стаканы на концы спиц. Диаметр этих спиц таков, что в бронзовую резьбу он входит достаточно легко, но сидят они там мертво, хрен вытащишь.
	[^]

nemetss	4.08.2016 - 07:19 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Теперь бронзовые наконечники надо припаять в бронзовой втулке, то есть сделать вилку. Казалось бы, ничего сложного! Ага, пока припаиваешь один конец, второй отпаивается. Призываем на помощь смекалку! Делаем так, как показано на фото ниже.
	[^]

nemetss	4.08.2016 - 07:20 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	И нихрена не выходит... Ладно, городим такую конструкцию. Принцип простой: надо одновременно зажать три детали.
	[^]

nemetss	4.08.2016 - 07:20 [ показать ]

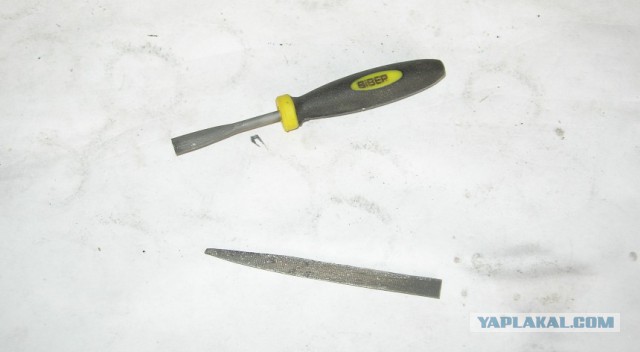

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Теперь все получается. Убираем лишний припой, и... твою ж мать! Минус надфиль. Месяц назад только набор купил. Ладно, заточу обломышь, получится маленькая стамесочка. Мало ли где поковыряться придется.
	[^]

nemetss	4.08.2016 - 07:20 [ показать ]
Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Ну да вернемся к нашей вилке, вот что получилось.
	[^]

nemetss	4.08.2016 - 07:20 [ показать ]

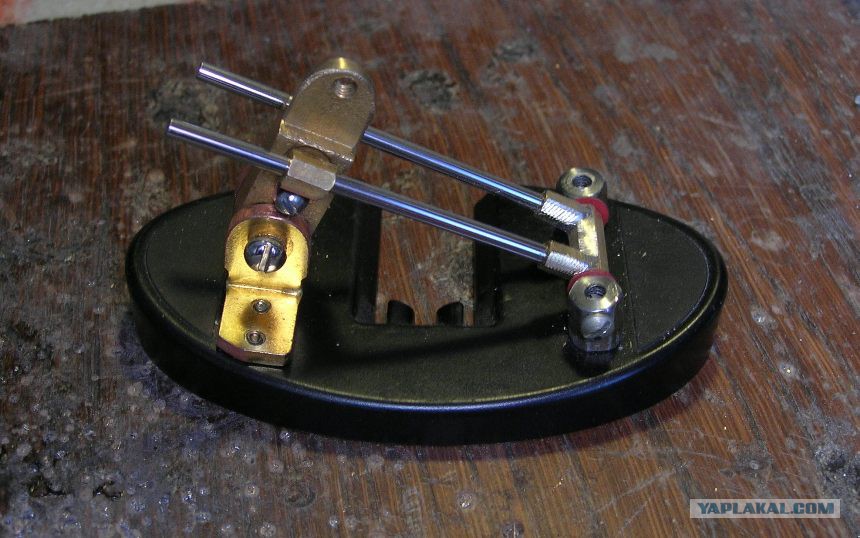

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Собираем ступню.
	[^]

nemetss	4.08.2016 - 07:21 [ показать ]

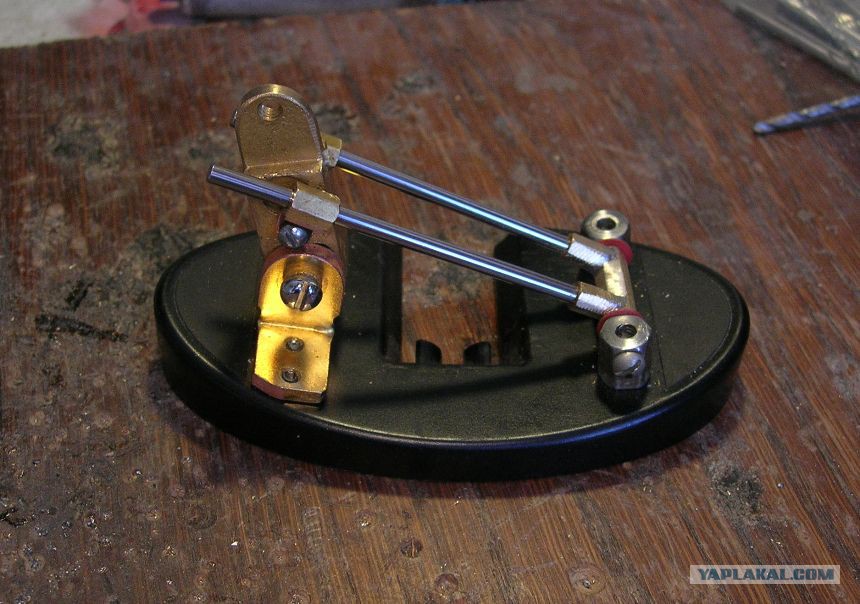

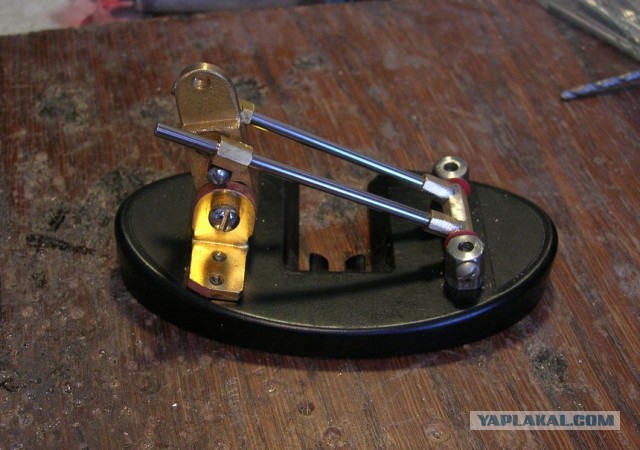

Статус: Offline Хохмач Регистрация: 13.09.09 Сообщений: 620	Теперь смотрите, голень должна наклоняться вперед и назад, а это значит, что спицы будут немного крутить вокруг оси втулки носка. Проверяем, то есть наклоняем голень вперед.
	[^]
