Постройка террариума

Строим террариум вертикальной ориентации вот для этого жильца.
43 фото

Поступил ко мне заказ от сына на постройку террариума. Сын окончил один из столичных сельскохозяйственных вузов, ну и как водится у биологов, накопил приличный зоопарк всякой живности. А зверьё нужно в чём- то содержать.
«Госзаказ» был принят в работу и выполнен. Один террариум горизонтальный, другой- вертикальный. Террариумы построены из оргстекла и отправлены заказчику, НО….
Всегда всё начинается с этого «НО». Дело изготовления ящиков из акрила для меня было новым, опыта содержания животных нет. Поэтому в ходе работ были выявлены различные недочёты и ошибки. В частности жесткость конструкции получилась недостаточной. Появился опыт сборки и понимание, какая фурнитура нужна и т.д. и т.п.
Делаем работу над ошибками.

Итак, техзадание: террариум вертикальной ориентации, размеры 250х250х500 мм. Фронтальная и вертикальная дверцы. Вентиляционные отверстия на передней панели- внизу, на задней- сверху. Дополнительный люк в боковой стенке для монтажа в будущем коммуникаций от установки климат контроля (температура, влажность, освещение). Верхняя дверка должна иметь возможность установки ультра- фиолетовой лампы. Вроде всё….
Рисуем чертёжик а AutoCADе.
ФОТО чертежа

Приготовил лист оргстекла, толщина 6 мм. Ну да, пилить буду на ЧПУ. Тут необходимо пояснить: ЧПУ-станок самоделка из фанеры. Ещё находится на этапе доработки и отладки, уже больше года. А вы считали, что это быстро и просто? Наивные….

Параллельно изучаю необходимые программные комплексы. Станок сейчас всё ещё имеет проблемы с жесткостью конструкции. А это значит режет ПОЧТИ точно и ПОЧТИ перпендикулярно. Просто прошу отметить это, ибо далее будет «доработка напильником» после сборки. ))

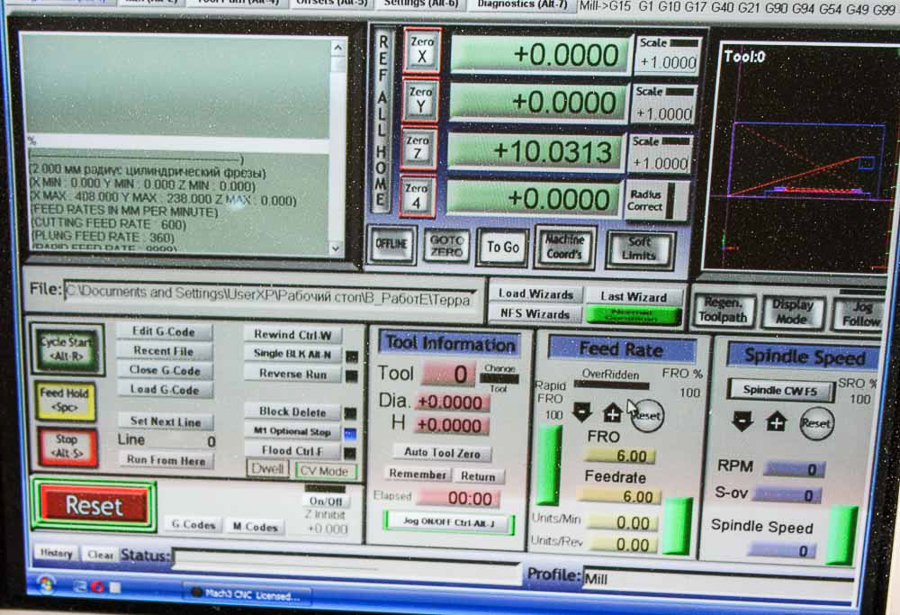

На фотографии интерфейс управляющей программы станка.

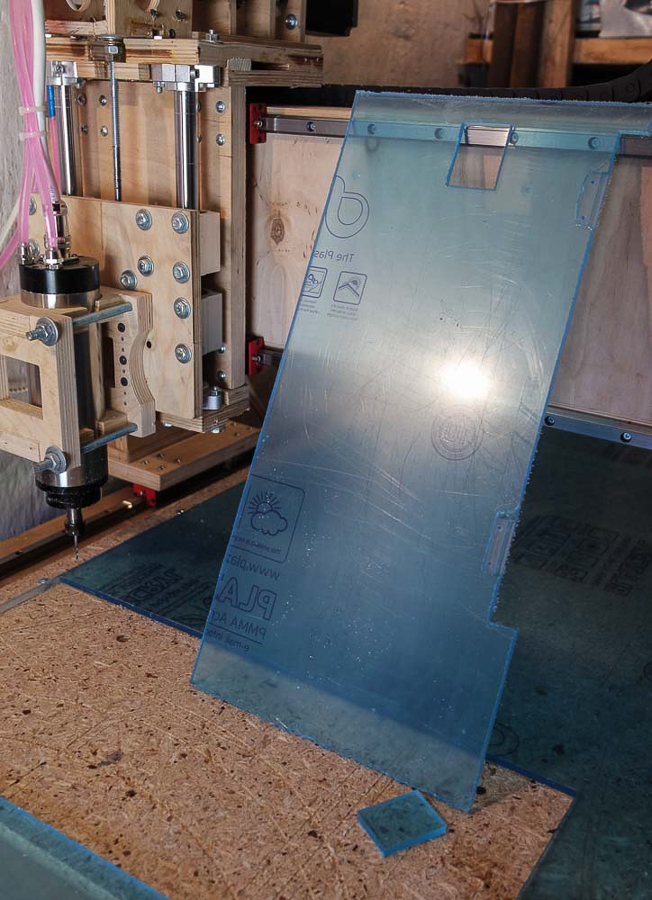

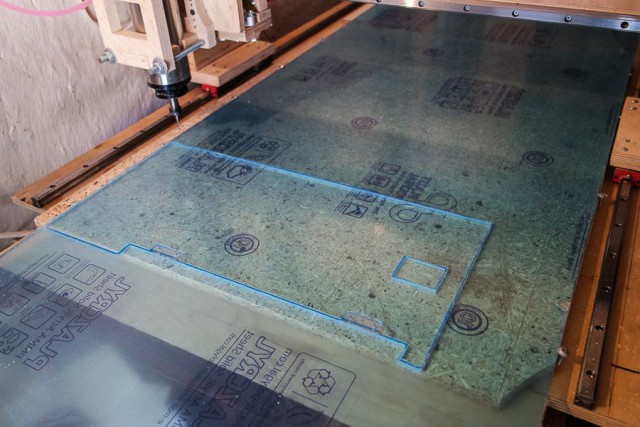

Первая деталь есть.

Вот что остаётся на листе материала после раскроя.

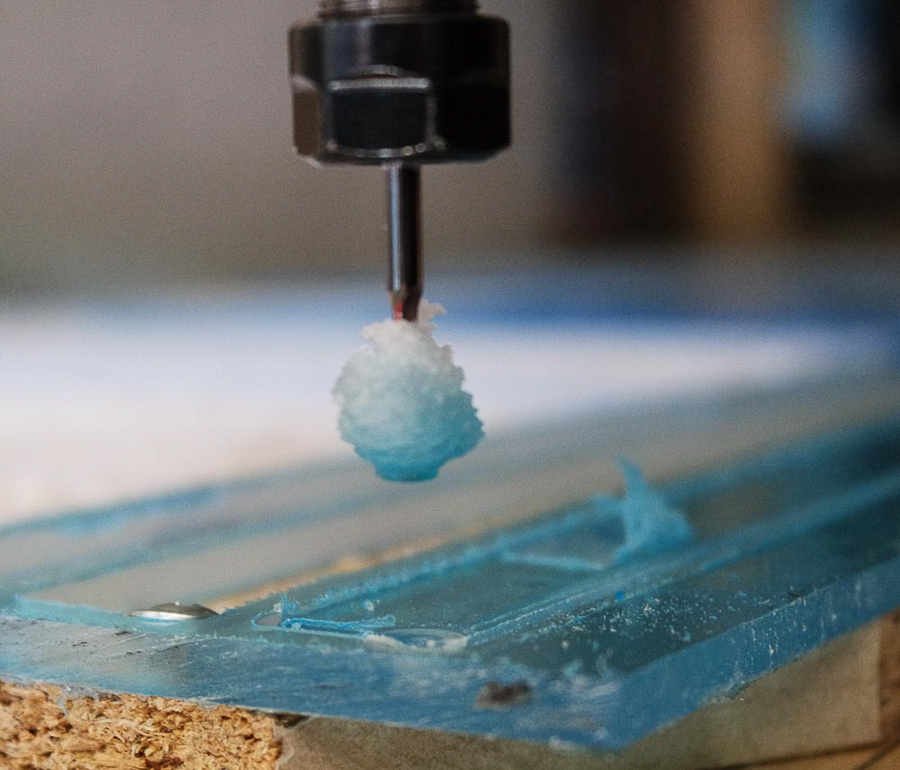

Оргстекло, на самом деле, отвратительная вещь для фрезеровки. Он очень мягкий и плавится при невысоких температурах. Небольшие ошибки в режиме обработки и получаю вот такой красивый «Чупа- чупс» на фрезе. Прозеваешь- фреза увязнет и сломается (сломал две). Поликорбанат намного лучше фрезеруется, но он и дороже.

Ну вот, все детали вырезаны.

Что бы убрать заусенцы и сгладить рез применяю такой девайс.

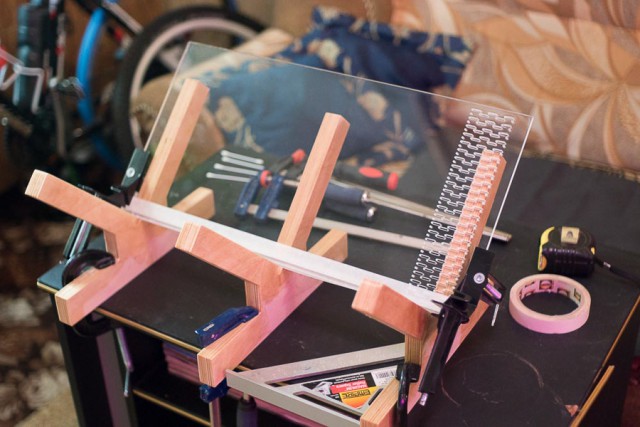

Начинаю сборку. Прошлый раз намучался собирая «на коленках». Поэтому заранее изготовил стапель.

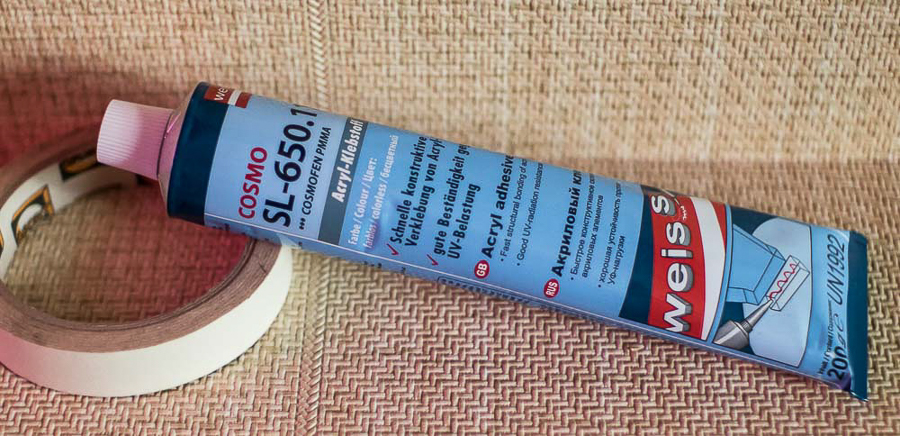

Клей. Как оказалось работать с ним удобно, держит хорошо. Первые террариумы склеивал дихлорэтаном. Неудобно. Дихлорэтан ну о-очень текуч. При большой длине склеиваемых поверхностей работать сложно. Хотя склейка получается красивая.

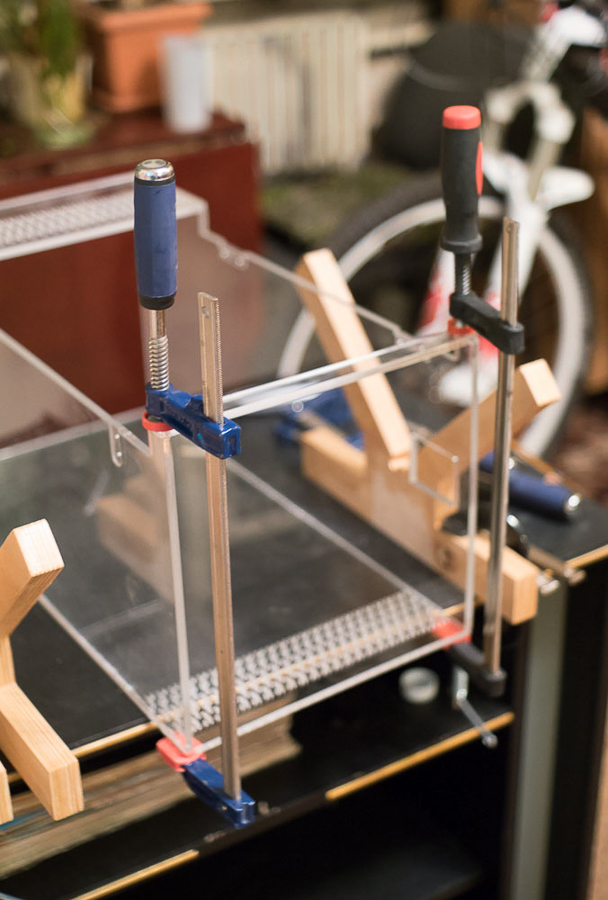

Процесс пошёл.

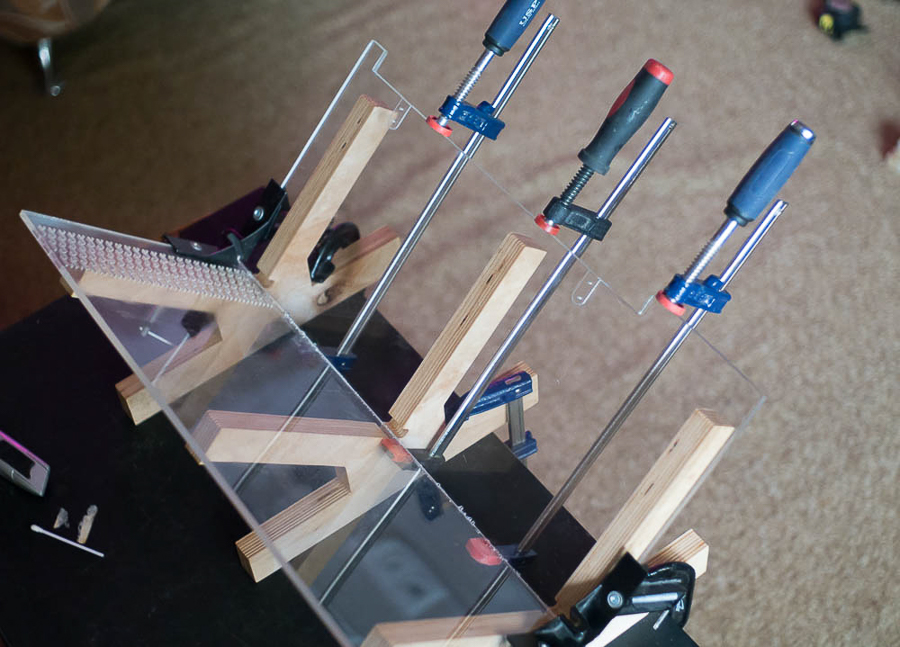

Продолжаем.

Передняя стенка.

Верхняя планка.

Вклеиваю донышко.

А это верхняя рамка.

В процессе сборки из- за неточностей работы станка (помните, да?) кое- где на стыках появились ступеньки. На фотографии видно о чём я. Отверстия должны были быть строго по осевой выборки.

Беру шлифмашинку (ну не напильником же в самом деле) и убираю косяки.

После подгонки и шлифовка всё выглядит не очень аккуратно.

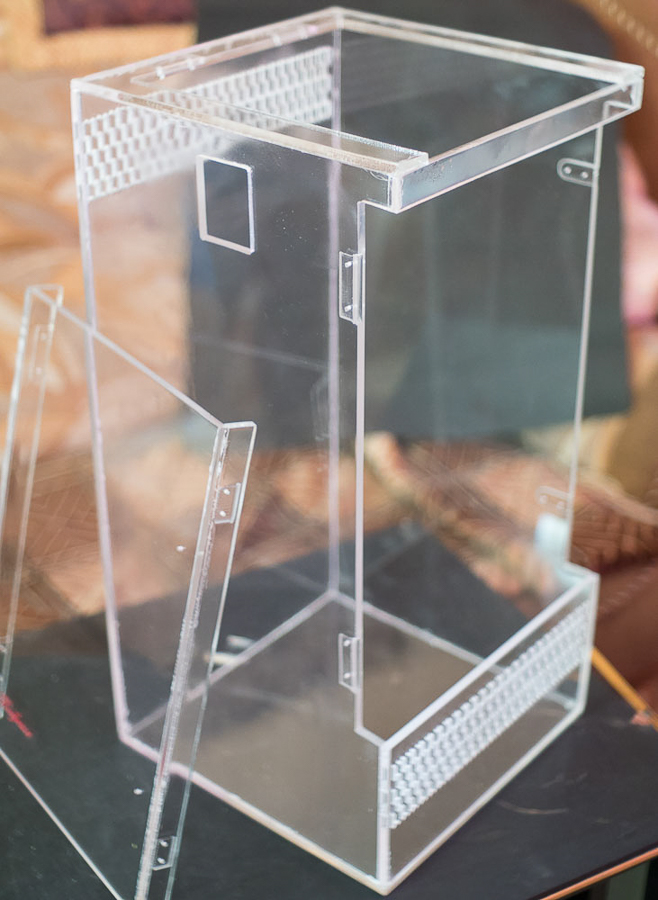

После мойки будущий террариум выглядит уже лучше.

Ну полировка газовой горелкой.

Монтирую петли. Винты из акрила, М4. Вроде симпатично, не «давят».

Защёлки сажаю на винтики М3. У прозрачных акриловых слишком большая головка.
