Перечницы Мариэтта в середине 19 века получили в Европе огромную популярность. Пепербоксы или бундельревольверы ценились за простоту устройства и удобство пользования. Оружие Мариэтта было более дешевым и безопасным по сравнению с ранними револьверами. В пепербоксах не нужно было думать о соосности камор барабана и ствола. При случайном воспламенении соседних зарядов стрелок не опасался быть травмированным фрагментированными частями пули или осколком рамки оружия. Из за высокого спроса перечниц Мариэтта было изготовлено довольно много и они могли различаться как по внешнему виду, так и по конструкции.

Основные разновидности пепербоксов Мариэтта

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
vzapoe
3.07.2016 - 16:04
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Основным отличием многоствольных пистолетов Мариэтта между собой является количество установленных в оружии стволов. Выпускались пистолеты не только четырехствольные, но и с пятью стволами, как на данном фото. В литературе есть упоминание даже о трехствольном пепербоксе.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:05
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Пожалуй самыми распространенными в 19 веке были шестиствольные перечницы Мариэтта. Чаще всего это оружие с гладкими каналами стволов калибра 9 мм и длиной стволов примерно 45-70 мм. Как правило рамки оружия покрыты гравировкой. Щечки рукояток изготовлены из древесины ценных пород деревьев.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:05
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Особенно качественные бундельревольверы Мариэтта (Bundelrevolver Marietta) имеют стволы, изготовленные из дамасской стали

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:05
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Стволы шестиствольных пистолетов располагаются симметрично по кругу. Внутри стволов у дульного среза прорезаны крестообразные пропилы для фиксации ключа, которым откручиваются стволы.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:06
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
У пистолетов Мариэтта с количеством стволов не превышающих шесть, наружные края стволов значительно выступают над основанием казенной части.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:06
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Восьмиствольные перечницы имеют более массивную казенную часть, края которой находятся на уровне наружных поверхностей стволов.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:06
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278

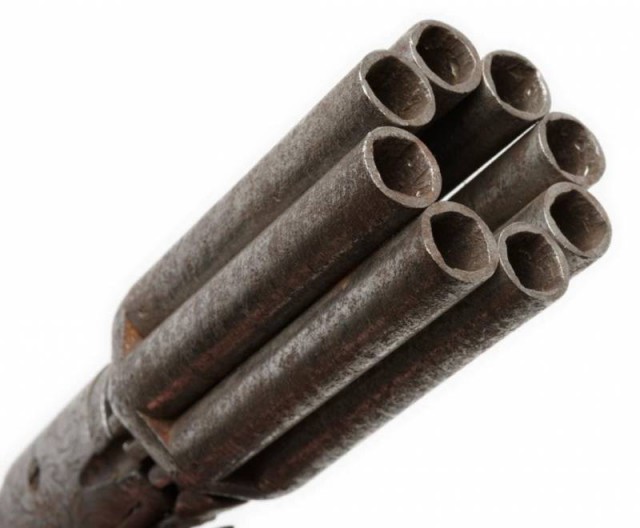

Стволы в восьмиствольных перечницах Мариэтта так же как и в шестиствольных располагаются по кругу в один ряд

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:06
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Блок стволов закреплен в рамке оружия с помощью винта, который выполняет роль оси вращения.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:07
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
У данного оружия с левой стороны рамки так же есть паз, позволяющий устанавливать капсюля на брандтрубки. Установленные капсюля удерживается от выпадения передним краем рамки. Стволы длиной 82 мм.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:07
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
В двенадцатизарядных перечницах Мариээта брантрубки значительно удалены от края рамки. Капсюля в этом оружии могут быть одеты на брантрубки не поочередно через специальный вырез, как на оружии с меньшим количество стволов, а сразу почти на все брандтрубки.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:08
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Стволы у двенадцати ствольного пистолета располагаются по двум окружностям, по шесть на каждой окружности. На данном фото видно, что длина пазов под ключ внутри канала стволов не превышает 10 мм.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:08
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Так как стволы у двенадцатиствольного пепербокса Мариэтта располагаются по двум окружностям, конструктору необходимо было решить проблему с надежным воспламенением всех стволов и правильной установкой сосков брандтрубок.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:08
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Аналогичная проблема стояла и при проектировании пистолета Мариэтта с 18 стволами.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:09
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Для этой цели брандрубки расположили по кольцу. Каналы брандтрубок, которые поджигали заряды в стволах, расположенных по внутренней окружности пришлось делать не прямыми, а немного изогнутыми. Это лишь незначительно ухудшило качество воспламенения порохового заряда от инициирующего заряда капсюля.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:09
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
У 18 зарядной перечницы Мариэтта на внутренней окружности размещено 6 стволов, а на наружной 12. В военном музее Мадрида находится 24 зарядный капсюльный пистолет Мариэтта. Пожалуй это один из самых многоствольных перечниц.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:09
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Стоит усомнится в эффективности перечниц с количеством стволов больше восьми. Большое количество стволов делает оружие массивным и габаритным. Это сводит на нет преимущество в виде многозарядности. Вероятно именно по этой причине 12-зарядных, 18-зарядных и 24 зарядных пепербоксов Мариэтта изготовлено крайне мало.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:10
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278

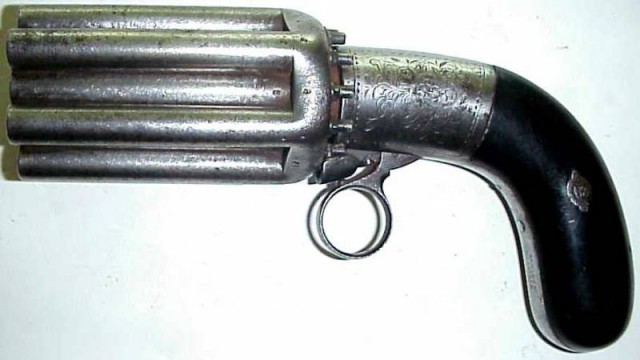

Помимо количества стволов пепербоксы Мариэтта отличаются формой рукоятки. Вот оружие с самой распространенной рукояткой, имеющей закругленный наконечник и щечки из древесины.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:11
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Mariette pepperbox встречаются и с фигурной рукояткой, наконечник которой может быть плоским или сложной формы.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:11
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Угол наклона рукоятки мог незначительно меняться в попытках добиться лучшей эргономики оружия

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:11
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Щечки рукоятки пистолетов Мариэтта помимо древесины иногда изготавливались из твердой резины. Самые простые щечки были гладкими. В оружии класса люкс на щечки наносили узор.


Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:12
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278

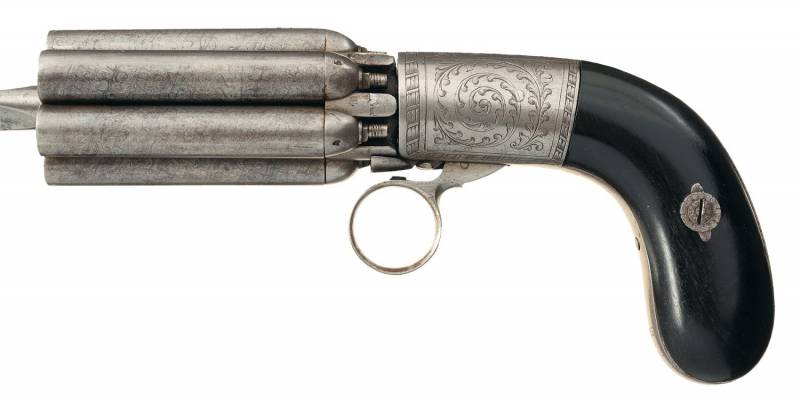

Пожалуй одним из самых интересных вариантов перечниц Мариэтта являются пистолеты, комбинированные с холодным оружием. В центральной части шестиствольного пепербокса, показанного на фото, между стволами установлен клинок трехгранного стилета длиной 127 мм. Общая длина оружия с клинком 368 мм.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:12
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Клинок является осью вращения блока стволов и винтом фиксации стволов в рамке. На рамке нанесена гравировка в виде закрученного в спираль растительного узора.

Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:12
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Рукоятка закругленная с щечками из черного эбенового дерева. С правой стороны в рамке сделан паз для установки капсюлей на брандтрубки. Стволы из дамасской стали и соответствующие им казенные части пронумерованы.



Основные разновидности пепербоксов Мариэтта

[^]
vzapoe
3.07.2016 - 16:13
Статус: Offline


Ярила

Регистрация: 24.08.15
Сообщений: 1278
Пистолет Мариээта со стилетом (Mariette System Pepperbox with Dagger Bayonet) предназначен для переноски в специальных ножнах, напоминающих ножны кинжала. Ножны отделаны кожей и имеют металлические устье и наконечник. В устье ножен сделана специальная прорезь для размещения кольцевого спуска пистолета. с обратной стороны устья установлен крюк для крепления на поясе.
