Карманные часы на газоразрядных индикаторах "Саратов"

[ Версия для печати ]


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Wallery	29.06.2016 - 11:49 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	272 По заказу одного друга из Саратова сделал карманные часы на газоразрядных индикаторах. 24 фото и видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	29.06.2016 - 11:49 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Плата и прошивка разрабатывались Тимофеем Носовым специально для этой конструкции.
	[^]

Wallery	29.06.2016 - 11:50 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	29.06.2016 - 11:50 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Крепление платы осуществляется винтами через специальные отверстия. Поэтому пришлось делать корпус с приливами. Трудность оказалась ещё в том, что на обратной стороне платы имеются детали и они не должны касаться корпуса. Делаю корпус с выступом в виде кольца и сверлю в кольце отверстия. В отверстиях нарезаю резьбу.
	[^]

Wallery	29.06.2016 - 11:50 [ показать ]

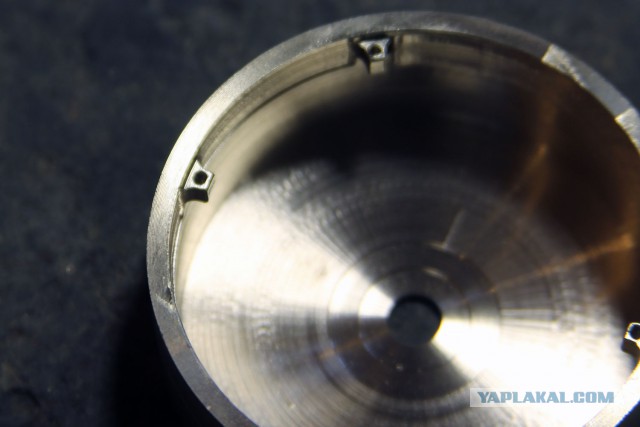

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Потом на поворотном столе срезаю большую часть выступа так, чтобы остались небольшие выступы.
	[^]

Wallery	29.06.2016 - 11:51 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	29.06.2016 - 11:51 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Теперь припаиваю дно в специальную выточку в корпусе.
	[^]

Wallery	29.06.2016 - 11:51 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Эта технология помогла избежать нарезания резьбы в глухих отверстиях.
	[^]

Wallery	29.06.2016 - 11:51 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Далее примеряю плату.
	[^]

Wallery	29.06.2016 - 11:51 [ показать ]

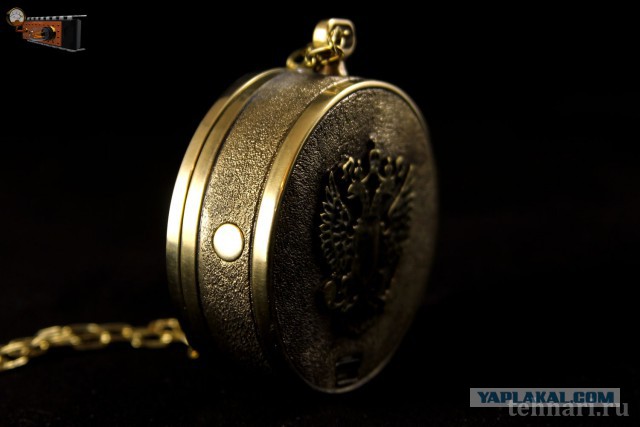

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	На обратной стороне решил разместить выпиленного из латуни двуглавого орла.
	[^]

Wallery	29.06.2016 - 11:52 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Боковая сторона имеет две кольцевые канавки, а пространство между ними заматовано.
	[^]

Wallery	29.06.2016 - 11:52 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Лицевой шильдик выпиливается из листовой латуни, на которой предварительно вытравлен рисунок.
	[^]

Wallery	29.06.2016 - 11:52 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Стекло вклеено с помощью клея с ультрафиолетовой кристаллизацией.
	[^]

Wallery	29.06.2016 - 11:52 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	Всё готово, осталось только собрать всё воедино.
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	01
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	02
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	03
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	04
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	05
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	06
	[^]

Wallery	29.06.2016 - 11:53 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	07
	[^]

Wallery	29.06.2016 - 11:54 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	08
	[^]

Wallery	29.06.2016 - 11:54 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1979	09 Добавлено в 11:54 Небольшое видео. Благодарю за просмотр! Это сообщение отредактировал Wallery - 29.06.2016 - 11:55
	[^]

~~31ak~~	29.06.2016 - 11:56 [ показать ] 14
Статус: Offline Ярила Регистрация: 27.11.13 Сообщений: 5312	прикольно, аля стимпак, ток наверно аккумулятор на тележке прилагается
	[^]

hitriy62	29.06.2016 - 11:56 [ показать ] 12
Статус: Offline Шутник Регистрация: 25.05.12 Сообщений: 40	Шикарно. А как часто заряжать надо?
	[^]
