Немецкий тяжелый танк «Пантера»

[ Версия для печати ]


Страницы: (9) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

SESHOK	8.06.2016 - 17:06 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	307 «Пантера» PzKpfw V "Panther", Sd Kfz 171. 36 фото via Именно на таких стендах и стапелях сваривали корпус танка. Немецкий тяжелый танк «Пантера» PzKpfw V "Panther", Sd Kfz 171. Сборка танка на заводе.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

SESHOK	8.06.2016 - 17:06 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Начиная с 1945 года танки "Пантера" массово производились на четырех немецких заводах (пока их не уничтожила авиация союзников). На снимке конвейер по производству танков "Пантера". Завод "MAN".
	[^]

SESHOK	8.06.2016 - 17:06 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Корпус танка "Пантера" с установленной на нее ходовой частью. Теперь очередь катков.
	[^]

SESHOK	8.06.2016 - 17:06 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Катки на ходовую часть установлены (без ведущих катков).
	[^]

SESHOK	8.06.2016 - 17:07 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	05 Это сообщение отредактировал SESHOK - 8.06.2016 - 17:07
	[^]

SESHOK	8.06.2016 - 17:07 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Безусловно, это был одним из самых трудоемких процессов. Установка гусениц всегда сопровождалась большими приложениями усилий. Существовала специальная технология надевания гусениц. Конечно, в заводских условиях надеть гусеницы было намного легче. На снимке: экипаж танка "Пантера" одевают гусеницы в полевых условиях.
	[^]

SESHOK	8.06.2016 - 17:07 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Корпус танка с готовой ходовой частью и одетыми гусеницами. Примечательно, что последние версиии танков "Пантера" выходили с заводов с уже нанесенной на корпус пастой циммерита.
	[^]

SESHOK	8.06.2016 - 17:08 [ показать ]

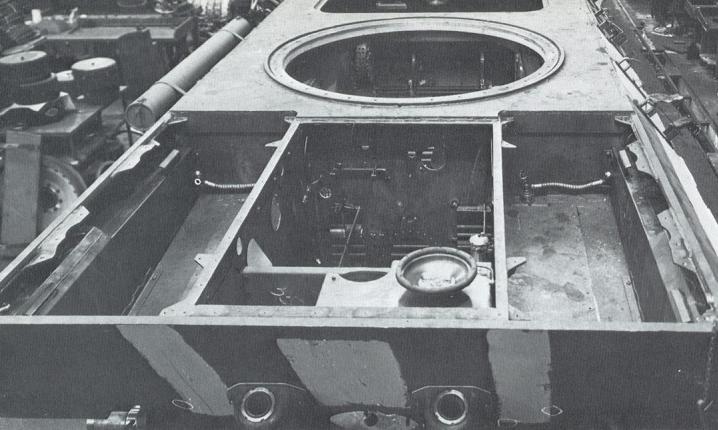

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Корма танка "Пантера". Видно посадочное место двигателя "Майбах" и два отдела по сторонам для радиаторов. Хорошо видна горловина заливки топливного бака.
	[^]

SESHOK	8.06.2016 - 17:08 [ показать ]

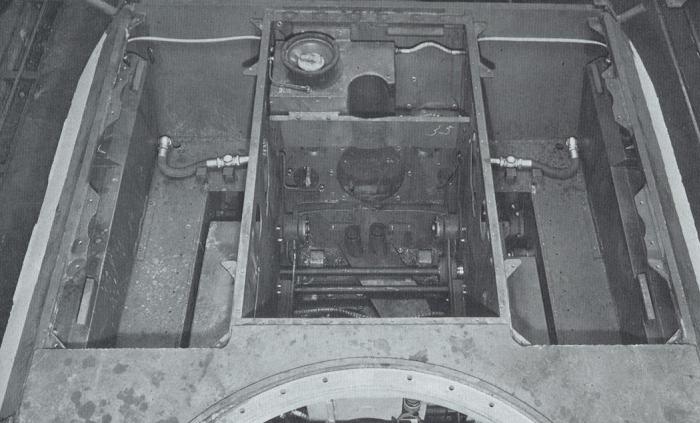

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид сверху на корму танка спустыми отделами для двигателя и радиаторов. Топливные баки находятся по бокам от двигательного отеления ( места установки баков немецкие танкисты обычно закрывали дополнительной броней в виде траков).
	[^]

SESHOK	8.06.2016 - 17:08 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Установлены радиаторы.
	[^]

SESHOK	8.06.2016 - 17:08 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Двигатель Майбах "Maybaсh" HL210 (на "Пантеру" устанавливали либо HL210 или HL230)
	[^]

SESHOK	8.06.2016 - 17:08 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Корма танка "Пантера". На снимке показаны основные детали кормы: двигатель "Майбах" HL210; радиаторы; горловина для залива топлива; емкость для охлаждающей жидкости.
	[^]

SESHOK	8.06.2016 - 17:09 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Корма танка "Пантера" с закрытыми крышками двигательного отсека. На решетках установлена сетка, которая предотвращала попадание гранат внуть корпуса (хотя, против Коктейля Молотова это не спасало).
	[^]

SESHOK	8.06.2016 - 17:09 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Передняя внутренняя часть "Пантеры" без установленной трансмиссии.
	[^]

SESHOK	8.06.2016 - 17:09 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Трансмиссия танка "Пантера" совмещенная с коробкой передач. Трансмисмия была одним из самых сложных элементов танка. Вид на трансмиссию с трех ракурсов.
	[^]

SESHOK	8.06.2016 - 17:09 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на установленную трансмиссию танка. На переднем плане кардан от двигателя "Майбах".
	[^]

SESHOK	8.06.2016 - 17:10 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на место стрелка из пулемета MG34. Хорошо виден прицел-монокуляр и полукруглый упор в голову.
	[^]

SESHOK	8.06.2016 - 17:10 [ показать ]

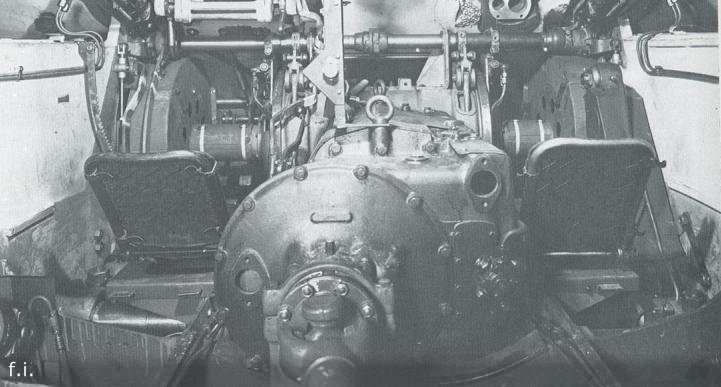

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Установленная трансмиссия в танке "Пантера". Слева и справа установлены сиденья водителя и стрелка.
	[^]

SESHOK	8.06.2016 - 17:10 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на торсионную подвеску изнутри танка. Хорошо виден кардан от танка, проходящий через весь танк.
	[^]

SESHOK	8.06.2016 - 17:10 [ показать ]

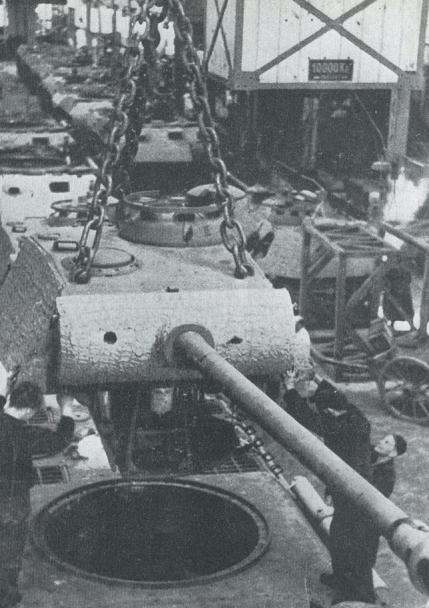

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Рабочие завода устанавливают башню на танк "Пантера".
	[^]

SESHOK	8.06.2016 - 17:10 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Именно в таком виде башня танка "Пантера" устанавливалась в корпус. НА снимке два вида башни с корзиной и двумя посадочными местами.
	[^]

SESHOK	8.06.2016 - 17:11 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на казенную часть пушки KwK42 L/70. Слева от пушки виден монокуляр прицела. Снизу под казенной частью располоагается корзина, принимавшая отработанные гильзы снарядов.
	[^]

SESHOK	8.06.2016 - 17:11 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на боевое отделение танка "Пантера". Слева показано место наводчика, внизу видны рули управления горизонтальной и вертикальной наводки пушки. Руль горизонтальной доставки работал от трансмиссии танка а руль вертикальной навоки был чисто механическим.
	[^]

SESHOK	8.06.2016 - 17:11 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Вид на корзину боевого отделения башни. Место наводчика.
	[^]

SESHOK	8.06.2016 - 17:11 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Место наводчика. Вид сзади.
	[^]
