«Булл-папы» как они есть

Двадцать моделей оружия, сконструированных по схеме «булл-пап»

Схема «булл-пап» позволяет решать одну из ключевых задач при проектировании оружия – совместить длинный ствол и компактные размеры в одной модели. Компоновка «булл-пап» зачастую применяется в автоматах, но также можно встретить снайперские винтовки и дробовики, выполненные по этой схеме.

21 фото via

Под компоновкой «булл-пап» подразумевается схема, когда спусковой крючок вынесен вперёд и расположен перед магазином и ударным механизмом. Первым оружием, выполненным по этой схеме, принято считать противотанковое ружьё PzB M.SS.41, созданное чехословацкими оружейниками в 1937 году и состоявшее на вооружении немецкой армии с 1941 года. Однако история «булл-папа» берёт своё начало ещё в XVII веке – 1665 годом датируется ружьё немецкого мастера Каспара Кальтхофа, который разместил в прикладе две полые трубки, в которых помещались 15 пуль и пороховые заряды, последовательно подаваемые в казённик. Широкую популярность «булл-пап» приобрёл в 1977 году, когда австрийская компания Steyr-Daimler-Puch презентовала армейскую винтовку Steyr AUG с необычным для своего времени дизайном.

Несмотря на очевидные преимущества (компактность, очень малое плечо отдачи, удобство перезарядки при стрельбе из амбразуры), оружие «булл-пап» уступает в распространённости классическим моделям. На сегодняшний день «булл-папы» состоят на вооружении армий всего нескольких стран (Австрии, Великобритании, Австралии и некоторых других), но пользуются высокой популярностью среди армейских и полицейских спецподразделений.

В данной подборке мы представляем наиболее известные модели оружия, сконструированные по схеме «булл-пап». В описаниях моделей, которые продаются на гражданском рынке США, указаны розничные цены, заявленные производителями.

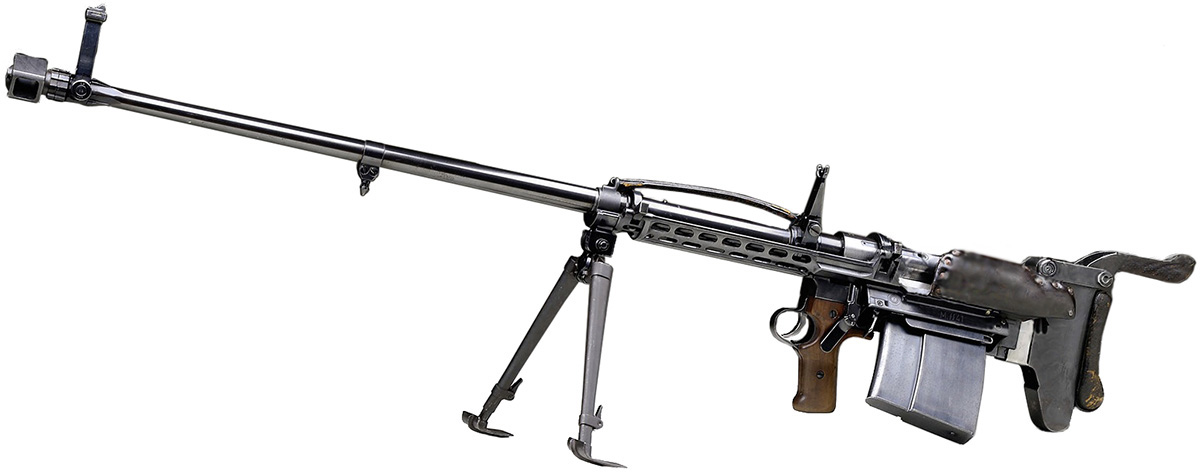

1. PzB M.SS.41.
Это противотанковое ружьё выпускалось в калибре 7,92×94 мм и состояло на вооружении войск СС. При общей длине 136 см длина ствола составляла 110 см

Это сообщение отредактировал KROVLJ - 20.04.2016 - 18:42

2. Автомат Коробова ТКБ-408.
Был разработан в Туле в 1946 году для участия в конкурсе на 7,62-мм автомат для Советской Армии, но по многим параметрам уступил автомату Калашникова

Это сообщение отредактировал KROVLJ - 20.04.2016 - 18:42

3. Barrett Model 95.
Крупнокалиберная снайперская винтовка (.50 BMG). При общей длине 114,3 см длина ствола составляет 73,6 см. Питание от пятизарядных магазинов, перезарядка ручная движением продольно-скользящего затвора.
Цена – $6500

Это сообщение отредактировал KROVLJ - 20.04.2016 - 18:42

4. Bluegrass Armory Moonshiner.
Выпускается в калибрах 7,62×51 мм NATO, .300 Winchester Magnum и .338 Lapua Magnum. При общей длине 91,5 см длина ствола составляет 53,3 см. Питание от трёхзарядных магазинов, перезарядка ручная движением продольно-скользящего затвора.
Цена – $3000

5. FN FS2000.
Гражданский вариант армейской винтовки F2000. Калибр – 5,56×45 мм, вес – 3,5 кг, общая длина – 74,4 см, длина ствола – 44,3 см.
Цена – $2779

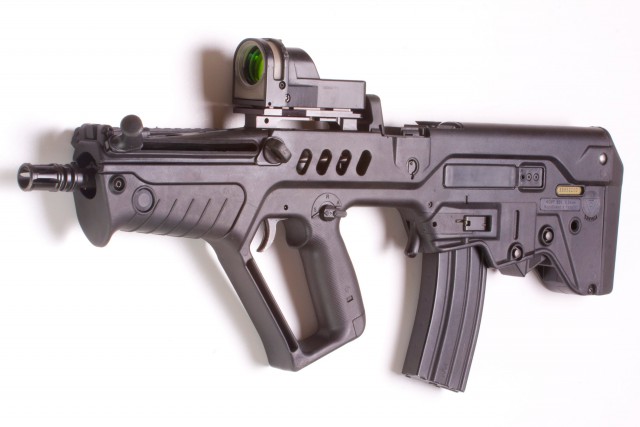

6. IWI Tavor SAR.
Израильская разработка, предназначенная для замены M16 в ЦАХАЛ. Калибр – 5,56×45 мм, вес – 3,6 кг, общая длина – 66 см, длина ствола – 45 см.
Цена – $2000

Это сообщение отредактировал KROVLJ - 20.04.2016 - 18:45

7. Kel-Tec RFB.
Одна из немногих винтовок компоновки «булл-пап» под калибр 7,62×51 мм. Питается от магазинов винтовки FN FAL. Вес – 3,7 кг, общая длина – 66 см, длина ствола – 46 см.
Цена – $1888

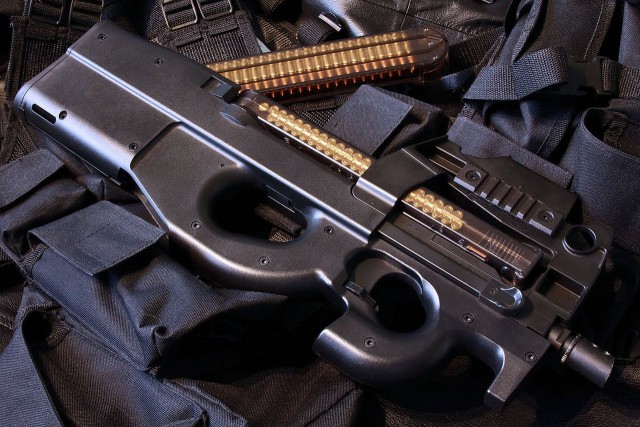

8. FN PS90.
Пистолет-пулемёт с расположенным на верхней части оружия съёмным 50-зарядным магазином (гражданские варианты с 10- и 30-зарядными магазинами). Калибр – 5,7×28 мм, общая длина – 50,5 см, длина ствола – 26,4 см.
Цена – $1500

9. Kel-Tec KSG.
Гладкоствольное помповое ружьё 12-го калибра с двумя подствольными магазинами суммарной вместимостью 12 патронов. Общая длина – 66,3 см, длина ствола – 47 см.
Цена – $1000

10. MSAR STG-E4.
Американский клон австрийской винтовки Steyr AUG под унифицированные магазины для AR-15. Калибр – 5,56 мм NATO, общая длина – 67,3 см, длина ствола – 42 см.
Цена – $2000

11. SRM 1216 Gen 2.
Один из самых необычных полуавтоматических дробовиков. Имеет 16-зарядный подствольный магазин, состоящий из четырёх трубок, вмещающих по 4 патрона 12-го калибра. Общая длина – 82,5 см, длина ствола – 46 см.
Цена – $2400

12. Steyr AUG/A3 SA.
Новое поколение легендарной винтовки Steyr AUG. От базовой модели отличается наличием планки Пикатинни. Калибр – 5,56 мм NATO, общая длина – 69 см, длина ствола – 41 см.
Цена – $2100

13. Tanfoglio Appeal.
Полимерная малокалиберная винтовка под патроны .22 LR и .22 WMR. Общая длина – 75 см, длина ствола – 46 см.
Цена – $450

14. UTAS UTS-15.
Гладкоствольное помповое ружьё 12-го калибра с двумя надствольными магазинами суммарной вместимостью 14 патронов. Общая длина – 75 см, длина ствола – 52 см.
Цена – $1200

15. Lithgow Arms F90.
Автомат, разработанный для замены винтовок Steyr AUG, состоящих на вооружении австралийской армии. Калибр – 5,56 мм NATO, общая длина – 70 см, длина ствола – 41 см. Пока не поступил в розничную продажу

16. XM-25 CDTE.
Ручное оружие принципиально нового типа. По сути, является гранатомётом с баллистическими возможностями стрелкового оружия. Стреляет программируемыми гранатами калибра 25 мм

17. HS Produkt VHS-2
(Višenamjenska Hrvatska Strojnica – «многофункциональный хорватский пулемёт»). Доработанная версия автомата VHS, принятого на вооружение хорватской армии в 2009 году

18. «Малюк».
Создан в Украине для замены АК-74. Разработчики заявляют, что автомат питается магазинами для АК, при этом превосходя его по всем характеристикам???

19. Standard Manufacturing DP-12.
Первый в мире двуствольный помповый дробовик. Ружьё 12-го калибра имеет два подствольных магазина суммарной вместимостью 14 патронов. Общая длина – 75 см, длина стволов – 48 см.
Цена – $1400

20. Форт-221.
Лицензионная копия израильской винтовки Tavor, производимая в Украине. Калибры – 5,56 мм NATO и 5,45×39 мм, общая длина – 64,5/68,4/72,5 см, длина ствола – 38/42/47 см

У меня всё...

Это сообщение отредактировал KROVLJ - 20.04.2016 - 18:55

где ОЦ-14...

У такого оружия спусковая тяга в УСМ длинная, спуск неудобен. Приходиться придумывать механизм излечения гильз, чтобы в лицо стрелка не летели, баланс оружия нарушен. Поэтому не так распространено, поскольку ничего кроме компактности не дает. Как "Малюк" может превосходить АК, если он из него полностью сделан и в Украине не выпускается?
У нас выпускался и в серию шел как ОЦ-14 "Гроза"

Это сообщение отредактировал IgorVC - 20.04.2016 - 18:58

Вот такую, хотя бы, заиметь Cricket 5.5 но цена...
