mblshkoblud	11.04.2016 - 03:09 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	168 В завершение цикла моих постов о раритетах отечественной электроники, хотел бы поставить точку коротким обзором рекордсменов (в своем роде).
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

mblshkoblud	11.04.2016 - 03:11 [ показать ]

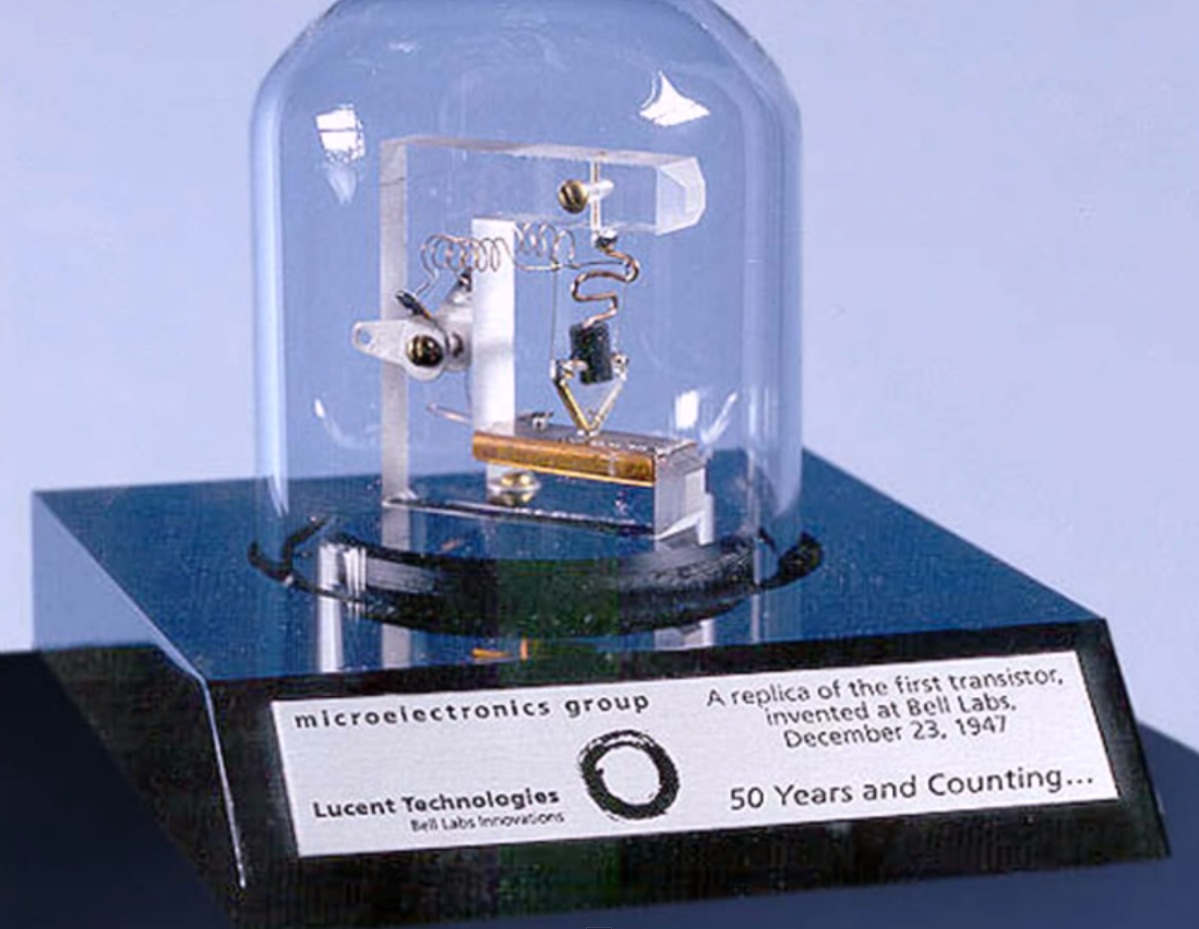

Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	16 декабря 1947 года физик-экспериментатор Уолтер Браттейн, работавший с теоретиком Джоном Бардином, собрал первый работоспособный точечный транзистор . Спустя полгода, но до обнародования работ Бардина и Браттейна, немецкие физики Герберт Матаре и Генрих Велькер представили разработанный во Франции точечный транзистор («транзистрон») . Так из безуспешных попыток создать сначала твердотельный аналог вакуумного триода , а затем полевой транзистор, родился первый несовершенный точечный биполярный транзистор.
	[^]

mblshkoblud	11.04.2016 - 03:12 [ показать ]

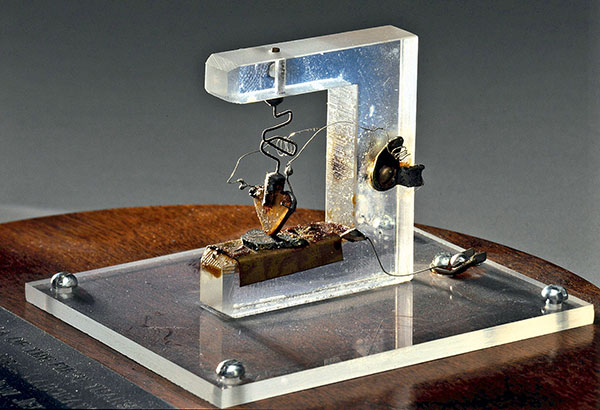

Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Макет точечного транзистора Бардина и Браттейна. Треугольник в центре — прозрачная призма, по рёбрам которой приклеены полоски фольги — выводы коллектора и эмиттера. Базой служит металлическое основание, на котором закреплён германиевый кристалл.
	[^]

mblshkoblud	11.04.2016 - 03:16 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Ну, это знает любой мало-мальский электронщик. Теперь перейдем в наши дни. Что мы имеем. А имеем мы биполярные транзисторы ТК265-125-8 и ТК265-250-7
	[^]

mblshkoblud	11.04.2016 - 03:17 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Это силовые ключевые n-p-n транзисторы, макс. импульсный ток 125 (250) А, макс. импульсное напряжение 800 (700) В. Двухсотпятидесятиамперный вариант - самый мощный транзистор, выпускавшийся в Советском Союзе, насколько мне известно. Производитель - НПО "Транзистор", Ереван (Армения).
	[^]

mblshkoblud	11.04.2016 - 03:17 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Транзисторы производят прямо-таки брутальное впечатление.
	[^]

mblshkoblud	11.04.2016 - 03:18 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	В том числе и своим исполнением - кажется что их собирали при помощи лома, кувалды и такой-то матери...
	[^]

mblshkoblud	11.04.2016 - 03:19 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Идем далее. Нет, это не то что вы подумали! Это... Полевой транзистор 6П20.10П-80-0,6
	[^]

mblshkoblud	11.04.2016 - 03:20 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Электрические параметры - 60 Вольт, 80 Ампер (!).
	[^]

mblshkoblud	11.04.2016 - 03:21 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Применялись, в частности, в преобразователях частоты управления высокомоментными двигателями (типа "Размер-2М", к примеру).
	[^]

mblshkoblud	11.04.2016 - 03:22 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Теперь логика. В прямом смысле этого слова. Хотя.. где логика?
	[^]

mblshkoblud	11.04.2016 - 03:23 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Логика Т-405У2
	[^]

mblshkoblud	11.04.2016 - 03:23 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Применялась в станках.
	[^]

mblshkoblud	11.04.2016 - 03:24 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Честно говоря, когда-то я предполагал что название "Логика" - это просто обозначение серии. Но оказалось, что это действительно набор логических элементов! Транзисторная, кстати. Сон разума какой-то...
	[^]

mblshkoblud	11.04.2016 - 03:25 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Конкретно взятый этот элемент (Т-405) - "выходной усилитель мощности, предназначен для включения электромагнитных исполнительных механизмов". Параметры невольно вызывают уважение - ток нагрузки 4,2 А, коммутируемая мощность до 100 Вт
	[^]

mblshkoblud	11.04.2016 - 03:25 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Что интересно, есть другой элемент, тоже Т-405 У2, но в другом исполнении - с одним радиатором! Вот что значит современная электронная база, гораздо более компактная конструкция получается! :)
	[^]

mblshkoblud	11.04.2016 - 03:26 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Некоторая техническая информация содержится в паспорте. Судя по нему, элементы, оказывается, поставлялись на экспорт! Паспорт Это сообщение отредактировал mblshkoblud - 11.04.2016 - 03:28
	[^]

mblshkoblud	11.04.2016 - 03:29 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Гибридная микросхема К2ПН321 (К232ПН1)
	[^]

mblshkoblud	11.04.2016 - 03:30 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Вот реальный претендент на звание "самая большая гибридная микросхема"... Производитель - "Тор", г.Томилино, ныне Томилинский электронный завод (НПП "ТЭЗ"). Назначение - электронный ключ для ламп дневного света. Это сообщение отредактировал mblshkoblud - 11.04.2016 - 03:30
	[^]

mblshkoblud	11.04.2016 - 03:31 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Самые большие DIP-корпуса В качестве основного претендента в этой номинации выступает 64-ногий металлокерамический 2136.64-1, знакомый многим по К1107ПВ2
	[^]

mblshkoblud	11.04.2016 - 03:31 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Впрочем, это не единственная микросхема в таком корпусе:
	[^]

mblshkoblud	11.04.2016 - 03:32 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Однако, недавно я обнаружил достойного противника в борьбе - 64-ногий корпус с радиатором (К1107ПВ6):
	[^]

mblshkoblud	11.04.2016 - 03:33 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Чип-резистор С6-1-12 Это сообщение отредактировал mblshkoblud - 11.04.2016 - 03:35
	[^]

mblshkoblud	11.04.2016 - 03:33 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Ну, строго говоря, это и не самый большой - есть еще С6-1-16, размером 45х41 мм, но я таких не смог достать... И, строго говоря, даже не ЧИП - этот резистор для навесного монтажа. Но уж больно монструозная штучка! :)))
	[^]

mblshkoblud	11.04.2016 - 03:34 [ показать ]
Статус: Offline Ярила Регистрация: 16.12.15 Сообщений: 3868	Производитель - НПО "Эркон", г. Нижний Новгород.
	[^]
