Музыкальные системы уже давно стали неотъемлемым аксессуаром автомобиля. Да что там автомобиль? Акустика уже далеко не редкость на мотоциклах и квадроциклах. И лишь только велосипед это новшество как-то обходит стороной. Можно конечно одеть (или вставить, кому как нравится) наушники и взять с собой плеер, но... помню я порядка километра ехал за одним таким "меломаном" пытаясь обогнать его на узкой велодорожке, а он не слышал даже визжащую сирену! (каюсь, стоит у меня такая вещица для отпугивания любителей пеших прогулок по велодорожкам) И уж тем более недопустимо разъезжать в наушниках по одной дороге с авто- мототранспортом.

Итак. Специально для установки на велосипед мной была приобретена вот такая вот колоночка. (с радио и возможностью воспроизведения с SD-карты) Можно выбрать любую другую, лишь-бы подходила по габаритам и массе. А так-же имела свободное место для размещения крепления.

Акустическая система на велосипеде

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Stellapolare
31.03.2016 - 22:08
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Синяя изолента, не наш метод. Поэтому для установки колонки было решено изготовить специальное разъёмное крепление. Разъёмное, это для того чтоб быстро и без применения какого-либо инструмента снимать колонку для зарядки аккумулятора.

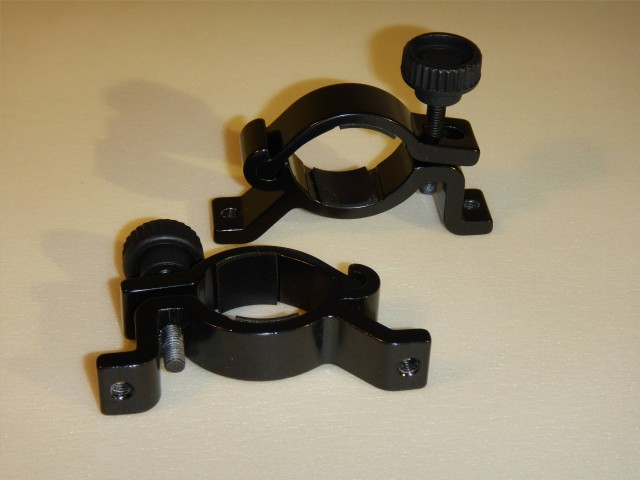

Для начала мной были приобретены два кронштейна для крепления флягодержателя. Так называется данная деталь. Выглядят конечно несколько грубовато, но ничего более изящного и по сходной цене я не нашёл.



Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:09
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Далее, я аккуратно вскрыл колонку с целью найти свободное место для установки крепежа и снятия соответствующих размеров.
В нижней части корпуса просверлил пару отверстий диаметром 3 мм.

Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:09
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935

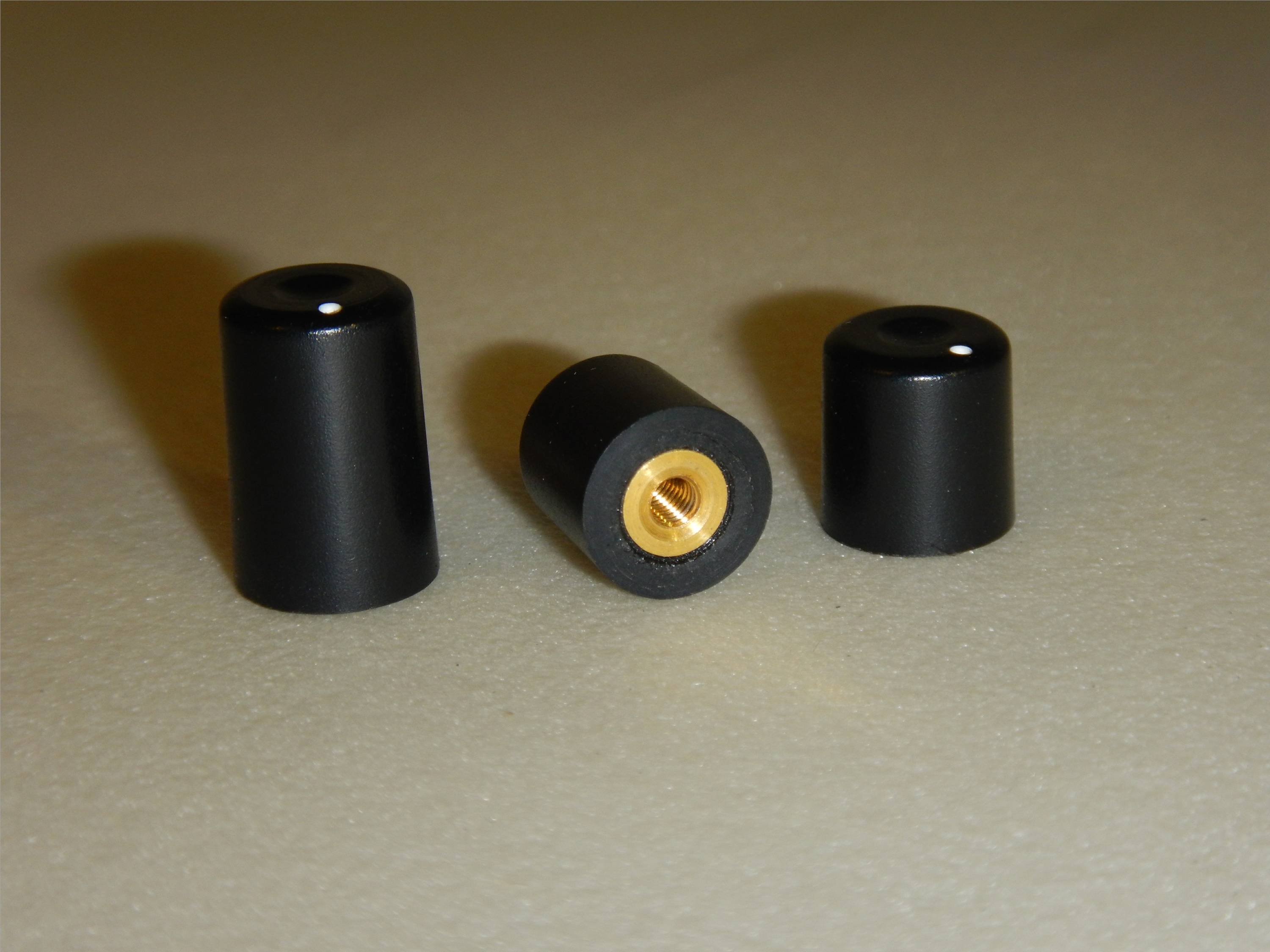

Что-бы не нарушать герметичности корпуса, резьбовые втулки - бонки было решено разместить внутри пластмассовых колпачков. Которые были изготовлены путём обрезки и рассверливания обычных ручек для радиоэлектронной аппаратуры.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:10
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Колпачки с бонками были приклеены дихлорэтаном внутри корпуса над просверленными ранее отверстиями.

Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:10
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Из листа дюралюминия была отфрезерована направляющая с Т-образным пазом.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:11
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Это ответная часть. Рейка имеющая соответствующий Т-образный выступ.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:11
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Детали должны свободно входить друг в друга.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:12
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Далее фрезеруем эксцентрик, запорный ригель и упор эксцентрика. Вытачиваем ось.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:12
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Так выглядят изготовленные детали.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:13
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Собираем всё воедино.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:13
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Проверяем работу эксцентрикового зажима.
Изначально планировалось сделать просто подпружиненную защёлку. Без каких-бы то ни было эксцентриков. Но поскольку детали имеют небольшой люфт, и при езде это неизбежно вызвало-бы дребезг, от этой затеи я отказался.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:18
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Рейку привинчиваем к корпусу колонки.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:20
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Из листа резины вырезаем проставку-амортизатор.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:21
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Из трубки режем втулки.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:21
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
И вставляем их в отверстия амортизатора.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:21
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Закрепляем направляющую с эксцентриковым зажимом на амортизаторе.

Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:22
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
А амортизатор, соответственно на кронштейнах.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:23
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
Устанавливаем собранную конструкцию на руль велосипеда.


Акустическая система на велосипеде

[^]
Stellapolare
31.03.2016 - 22:24
Статус: Offline


Ярила

Регистрация: 6.09.13
Сообщений: 1935
И вот что у нас получилось.
Осталось дождаться хорошей погоды, и опробовать всё в деле!


Добавлено в 22:24
И, небольшое примечание. Фрезерного станка у меня нет. Все детали фрезеровались с помощью электродрели. Как, тема для отдельного поста.

Всё!
