Ноутбук 1991-го года

Здравствуйте, любители электронной некрофилии :)

Учитывая, что прошлый пост, вроде как населению ЯПа понравился, решил продолжить. И вот вчера выдалось пара относительно свободных часов для вскрытия.
В этот раз разберу и покажу вам ноутбук марки Aztech модель AZN 386 SX/20. Экран монохромный. Инфы по этому ноутбуку в интернете вообще никакой не нашел, а жаль - но об этом позже.

Итак: как следует из модели имеем ноутбук с процессором 80386SX на 20 MHz (при вскрытии оказалось, что это AMD-шный Am386sx/sxl-25 на 25Mhz ). По маркировке батареи и плат получается 1991-й год выпуска.
Ноутбук попал ко мне в неизвестном состоянии - визуально цел, но без блока питания и с, естественно, дохлой батареей. Так как в инете никакой информации о таком ноутбуке я не нашел, понять нужен внешний БП или просто специальный кабель (я думаю, что нужен именно он) не получилось. Да и вольтаж непонятен (110 или 220В). Решил вскрыть ноутбук и посмотреть что к чему.

Общий вид.

фото 2

фото 3

фото4

фото5

фото6

Отсек под сопроцессор. Есть уменя сопроцессор с мертвой материнки с таким же порцессором, попробую поставить.

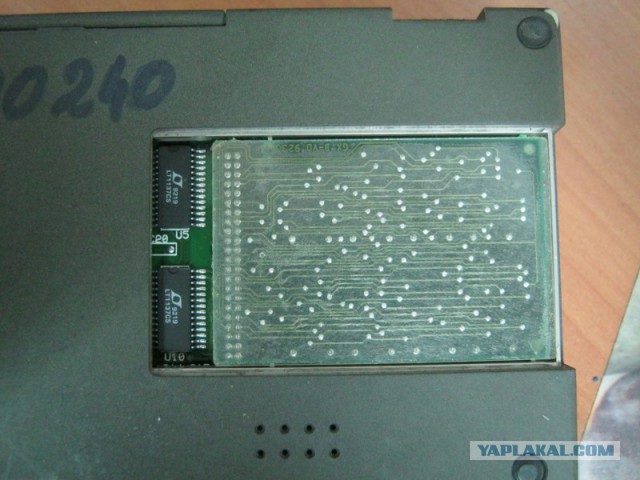

Отсек под оперативку. Встроенной память 640kb, но ноут "прокачан" - стоит планка на 1Mb, итого 1664kb оперативной памяти.

фото 9

Разбираю:

Сначала снимаю клавиатуру (тяжелая, весит грамм 300.). Подключена, как и у предидущего ноута 2-мя шлейфами.

фото 11

Далее снизу откручиваю 9 винтов и снимаю верхнюю часть ноута ("палмрест" и экран)

Видим общую картину - верхний правый угол - плата с индикаторами, верхний левый угол - жесткий диск, нижний правый угол - флоппик, нижний левый угол - плата ввода-вывода как я понял. Между платой индикации и HDD - блок питания.
Жесткий диск объемом 81Mb. Модель Seagate ST9096A

фото 13

Плата ввода-вывода. На ней расположены видеочип? Cirrus Logic (могу ощибаться) , контроллер клавиатуры chicony

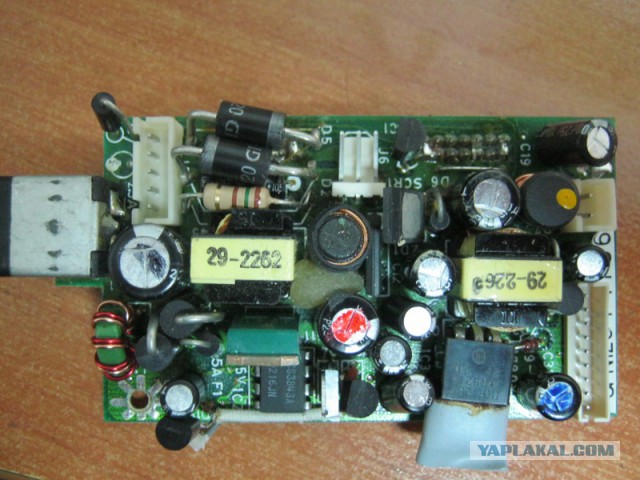

Блок питания со следами ремонта. Судя по маркировкам на плате - под американский стандарт. (в кадр не попали маркировки)

фото 16

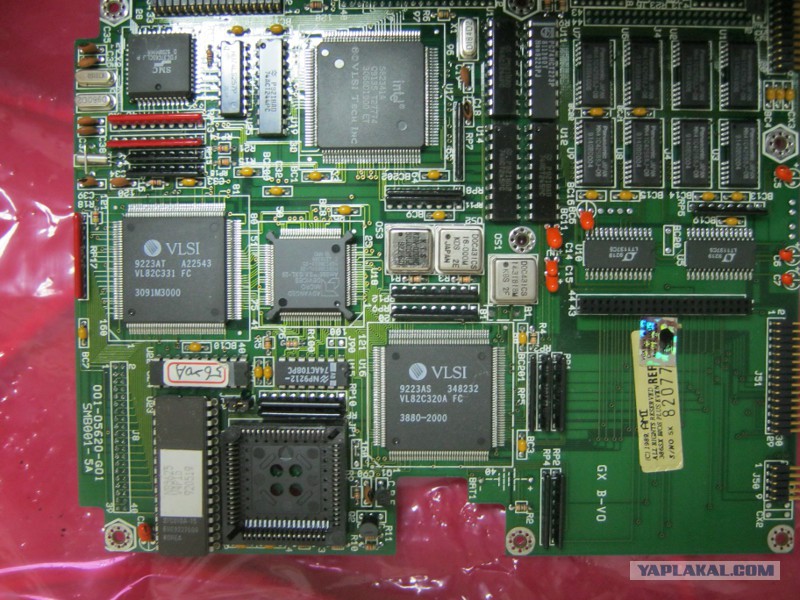

Ну и системная плата

Ноутбук построен по принципу бутерброда - снизу материнка, на нее сверху устанавливаются плата ввода-вывода, блок питания и торцевая часть с портами COM, VGA, LPT. Детально ее забыл сфотографировать.

Итог разбора - посмотрел, как устроен ноут и выяснил стандарт питания. Решил сделать переходник из разъема батареи под MOLEX, чтобы можно было к любому компьютерному БП подключить.

Вот такой разъем имеет батарея (саму батарею не фотографировал)

Подскажите, что это. Я не понял.

Общий вид готового девайса. Использовал правильную синию изоленту - успех гарантирован!

Подключение

И... ура! Он завелся. И огорчил меня частично неработающей клавиатурой и паролем на загрузку. Но в BIOS зайти можно. Но нет сброса настроек :(

фото 23

Т.к. документации не нашел решил отпаять батарейку и тем самым сбросить настройки BIOS. Разобрал все снова, отпаял, чай попил, припаял, собрал. Не прокатило. BIOS энергонезависимый - настройки остались на моменте отпайки батареи. (после обратной сборки время отставало на 15 минут). На свой страх и риск переключил джампик у гнезда сопроцессора и настройки сбросились! До этого предполагал, что этот джампик отвечает на наличие/отсутствие сопроцессора.

После этого пришлось переформатировать HDD, благо есть встроенная софтина. Сегодня постараюсь DOS поставить, с флопиком тут все ок! :)

ВСЁ

Термопредохранитель.
