Японские танки периода Второй мировой войны

В отношении японских танков времен Второй Мировой существует распространенное мнение об их полной отсталости от зарубежных конкурентов. Оно является верным, но лишь отчасти Дело в том, что японские военные и инженеры, видя бронетехнику противника, в том числе и потенциального, все же предпринимали попытки сделать танк с соответствующими характеристиками.
Смогли ли японцы создать что то конкурентоспособное советской и американской технике, посмотрим в этой статье.

28 фото via-1, via-2

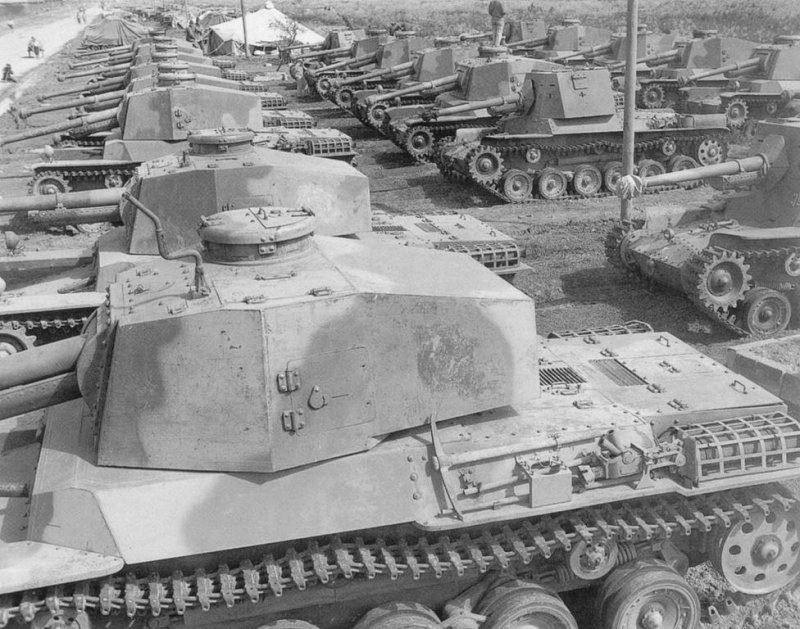

На фото: средний танк «Чи-Ну»

За двадцать лет до начала войны с Китаем и последовавшего за этим наступления на всю Юго-Восточную Азию, Японская империя начала формирование своих бронетанковых войск. Опыт Первой Мировой войны показал перспективы танков и японцы приняли его к сведению. Создание японской танковой отрасли началось с тщательного изучения зарубежных машин. Для этого, начиная с 1919 года, Япония закупала у европейских стран небольшие партии танков различных моделей. В середине двадцатых наилучшими были признаны французский Renault FT-18 и английский Mk.A Whippet. В апреле 1925 года из этих бронемашин была сформирована первая японская танковая группа. В дальнейшем закупка зарубежных образцов продолжилась, но особо крупных размеров не имела. Японские конструкторы уже подготовили несколько собственных проектов.

На фото: Renault FT-17/18 (The 17 had an MG, the 18 had a 37mm gun)

Это сообщение отредактировал KROVLJ - 26.03.2016 - 20:30

Танки Mk.A Whippet Императорской армии Японии

В 1927 году Осакский арсенал явил миру первый японский танк собственной разработки. Машина имела боевую массу 18 тонн и вооружалась 57-мм пушкой и двумя пулеметами. Вооружение монтировалось в двух самостоятельных башнях. Вполне очевидно, что первый опыт самостоятельного создания бронетехники не увенчался особым успехом. Танк «Чи-И» был, в целом, неплох. Но не обошлось без т.н. детских болезней, что было простительно для самой первой конструкции. Учтя опыт испытаний и пробной эксплуатации в войсках, через четыре года был создан еще один танк той же массы. «Тип 91» оснащался тремя башнями, в которых находились 70-миллиметровая и 37-миллиметровая пушки, а также пулеметы. Примечательно, что пулеметная башня, будучи предназначенной для обороны машины с тыла, располагалась за моторным отсеком. Другие две башни располагались в передней и средней части танка. Самое мощное орудие устанавливалось на крупной средней башне. Эту схему вооружения и компоновки японцы применили на следующем своем среднем танке. «Тип 95» появился в 1935 году и даже строился небольшой серией. Однако ряд конструктивных и эксплуатационных особенностей в итоге привел к отказу от многобашенных систем. Все дальнейшие японские бронемашины либо оснащались одной башней, либо обходились рубкой или бронещитком пулеметчика.

На фото: Первый японский средний танк, который именовался как 2587 “Чи-и” (иногда его называли "средний танк №1")

«Специальный трактор»

После отказа от идеи танка с несколькими башнями японские военные и конструкторы начали развивать другое направление бронетехники, которое в итоге стало основой для целого семейства боевых машин. В 1935 году на вооружение японской армии был принят легкий/малый танк «Тип 94», также известный под названием «ТК» (сокращение от «Токубецу Кенинся» – дословно «Специальный трактор»). Изначально этот танк с боевой массой в три с половиной тонны – из-за этого в европейской классификации бронетехники он числится танкеткой – разрабатывался как специальное транспортное средство для перевозки грузов и сопровождения автоколонн. Тем не менее, со временем проект развился в полноценную легкую боевую машину. Конструкция и компоновка танка «Тип 94» впоследствии стала классической для японских бронемашин. Корпус «ТК» собирался на каркасе из уголков из катаных листов, максимальная толщина брони равнялась 12 миллиметрам верхней детали лба. Днище и крыша были в три раза тоньше. В передней части корпуса размещалось моторно-трансмиссионное отделение с бензиновым двигателем Mitsubishi «Тип 94» мощностью 35 лошадиных сил. Столь слабого мотора хватало на скорость всего в 40 км/ч по шоссе. Подвеска танка была сконструирована по схеме майора Т. Хары. Четыре опорных катка на гусеницу попарно крепились на концах балансира, который, в свою очередь, монтировался на корпусе. Амортизирующим элементом подвески была спиральная пружина, установленная вдоль корпуса и прикрытая цилиндрическим кожухом. С каждого борта ходовая часть оснащалась двумя такими блоками, при этом зафиксированные концы пружин находились в центре ходовой. Вооружение «Специального трактора» состояло из одного пулемета «Тип 91» калибра 6,5 миллиметра. Проект «Тип 94» в целом был удачным, хотя и имел ряд недостатков. Прежде всего, претензии вызывала слабая защита и недостаточное вооружение. Всего один пулемет винтовочного калибра был действенным оружием только против слабого противника.

Фото: «Тип 94» «ТК» захваченный американцами

«Тип 97»/«Те-Ке»

Техническое задание на следующую бронемашину подразумевало более высокие уровни защиты и огневой мощи. Поскольку конструкция «Типа 94» имела определенный потенциал в отношении развития, то новый «Тип 97», он же «Те-Ке», по факту стал его глубокой модернизацией. По этой причине подвеска и конструкция корпуса «Те-Ке» почти полностью была аналогична соответствующим агрегатам «Типа 94». В то же время, были и отличия. Боевая масса нового танка выросла до 4,75 тонны, что в сочетании с новым более мощным двигателем могло повлечь за собой серьезные изменения в балансировке. Во избежание слишком большой нагрузки на передние опорные катки двигатель OHV был размещен в корме танка. Двухтактный дизель развивал мощность до 60 л.с. При этом увеличение мощности мотора не повлекло за собой улучшения ходовых качеств. Скорость «Типа 97» осталась на уровне предыдущего танка «ТК». Перенос двигателя в корму потребовал изменения компоновки и формы передней части корпуса. Так, благодаря увеличению свободных объемов в носу танка, удалось сделать более эргономичное рабочее место механика-водителя с более удобной «рубкой», выступающей над лобовым и верхним листами корпуса. Уровень защиты «Типа 97» был немного выше, чем у «Типа 94». Теперь весь корпус собирался из 12-миллиметровых листов. Кроме того, верхняя часть бортов корпуса имела толщину в 16 миллиметров. Такая интересная особенность была обусловлена углами наклона листов. Поскольку лобовой располагался под большим углом к горизонтали, чем бортовые, разная толщина позволила обеспечить одинаковый уровень защиты со всех ракурсов. Экипаж танка «Тип 97» состоял из двух человек. Они не располагали какими-либо специальными наблюдательными приборами и пользовались только смотровыми щелями и прицелами. Рабочее место командира танка располагалось в боевом отделении, в башне. В его распоряжении имелась пушка калибра 37 мм и 7,7-мм пулемет. Орудие «Тип 94» с клиновым затвором заряжалось вручную. Боекомплект из 66 бронебойных и осколочных снарядов укладывался вдоль бортов, внутри корпуса танка. Пробиваемость бронебойного снаряда составляла около 35 миллиметров с дистанции 300 метров. Спаренный пулемет «Тип 97» имел боезапас более 1700 патронов.

Серийное производство танков «Тип 97» началось в 1938-39 годах. До его прекращения в 1942 году было собрано порядка шестисот боевых машин. Появившись в самом конце тридцатых годов, «Те-Ке» успел поучаствовать практически во всех военных конфликтах того времени, от боев в Манчжурии и до десантных операций 1944 года. В первое время промышленность не справлялась с выпуском требуемого количества танков, поэтому проходилось распределять их между частями с особой тщательностью. Применение «Типа 97» в боях шло с переменным успехом: слабое бронирование не обеспечивало защиты от немалой части огневых средств противника, а собственное вооружение не могло дать должной огневой мощи и дальности эффективного огня. В 1940 году была предпринята попытка установить на «Те-Ке» новую пушку со стволом большей длины и прежним калибром. Начальная скорость снаряда выросла на сто метров в секунду и достигла уровня в 670-680 м/с. Тем не менее, со временем выяснилась недостаточность и этого вооружения.

На фото: Type 97 Te-Ke

Это сообщение отредактировал KROVLJ - 26.03.2016 - 20:33

«Тип 95»

Дальнейшим развитием тематики легких танков стал «Тип 95» или «Ха-Го», созданный немного позже «Те-Ке». В целом, он был логическим продолжением предыдущих машин, однако не обошлось без серьезных изменений. Прежде всего изменили конструкцию ходовой части. На предыдущих машинах направляющее колесо также играло роль опорного катка и прижимало гусеницу к земле. На «Ха-Го» эта деталь была поднята над землей и гусеница приобрела более привычный для танков того времени вид. Конструкция бронированного корпуса осталась прежней – каркас и катаные листы. Большинство панелей имело толщину 12 миллиметров, из-за чего уровень защиты остался на прежнем уровне. Основой силовой установки танка «Тип 95» был шестицилиндровый двухтактный дизель мощностью 120 л.с. Такая мощность двигателя, несмотря на боевую массу в семь с половиной тонн, позволила сохранить и даже повысить скоростные качества и проходимость машины по сравнению с предыдущими. Максимальная скорость «Ха-Го» на шоссе равнялась 45 км/ч.

Главное оружие танка «Ха-Го» было аналогично вооружению «Типа 97». Это была 37-миллиметровая пушка «Тип 94». Систему подвеса пушки сделали довольно оригинальным способом. Орудие не закреплялось жестко и могло перемещаться как в вертикальной, так и в горизонтальной плоскостях. Благодаря этому имелась возможность грубо наводить пушку поворотом башни и подстраивать наводку при помощи ее собственных механизмов поворота. Боекомплект пушки – 75 унитарных снарядов – размещался вдоль стенок боевого отделения. Дополнительным вооружением «Типа 95» сперва были два 6,5-мм пулемета «Тип 91». Позже, с переходом японской армии на новый патрон, их место заняли пулеметы «Тип 97» калибра 7,7 миллиметра. Один из пулеметов устанавливался в задней части башни, другой – в качающейся установке в переднем листе бронекорпуса. Кроме того, на левой части корпуса имелись амбразуры для стрельбы из личного оружия экипажа. Экипаж «Ха-Го», впервые в этой линейке легких танков, состоял из трех человек: механика водителя, техника-стрелка и командира наводчика. В обязанности техника-стрелка входил контроль над двигателем и ведение огня из переднего пулемета. Второй пулемет управлялся командиром. Он же заряжал пушку и стрелял из нее.

Первая опытная партия танков «Ха-Го» была собрана еще в 1935 году и сразу же пошла в войска на пробную эксплуатацию. В войне с Китаем, ввиду слабости армии последнего, новые японские танки особых успехов не достигли. Немного позже, во время боев у Халхин-Гола, японским военным наконец удалось проверить «Тип 95» в реальном бою с достойным противником. Эта проверка закончилась печально: почти все имевшиеся у Квантунской армии «Ха-Го» были уничтожены танками и артиллерией Красной Армии. Одним из результатов боев на Халхин-Голе стало признание японским командованием недостаточности 37-миллиметровых пушек. В ходе боев советские БТ-5, оснащенные 45-мм орудиями, успевали уничтожать японские танки еще до того, как те подходили на дистанцию уверенного поражения. Кроме того, в составе японских бронетанковых соединений было немало пулеметных танков, что явно не способствовало успеху в боях.

В дальнейшем танки «Ха-Го» столкнулись в бою с американской техникой и артиллерией. Ввиду значительной разницы в калибрах – американцы уже вовсю применяли танковые пушки калибра 75 миллиметров – японские бронемашины часто несли большие потери. К концу войны на Тихом океане легкие танки «Тип 95» часто переделывались в стационарные огневые точки, однако и их эффективность была невелика. Последние бои с участием «Типа 95» состоялись во время Третьей гражданской войны в Китае. Трофейные танки передавались китайским военным, причем СССР отправлял захваченную бронетехнику Народно-освободительной армии, а США – Гоминьдану. Несмотря на активное использование «Типа 95» после Второй Мировой войны, этот танк можно признать достаточно везучим. Из 2300 с лишним построенных танков до нашего времени в виде музейных экспонатов дожило полтора десятка. Еще несколько десятков танков в поврежденном состоянии являются местными достопримечательностями в некоторых азиатских странах.

На фото:«Ха-Го», захваченный американскими войсками на острове Ио

Это сообщение отредактировал KROVLJ - 26.03.2016 - 20:35

Средний «Чи-Ха»

Вскоре после начала испытаний танка «Ха-Го» фирма «Мицубиси» представила еще один проект, уходящий своими корнями в начало тридцатых годов. На этот раз старая добрая концепция «ТК» стала основой для нового среднего танка, получившего наименование «Тип 97» или «Чи-Ха». При этом стоит отметить, что «Чи-Ха» имел мало общих черт с «Те-Ке». Совпадение цифрового индекса разработки было обусловлено некоторыми бюрократическими моментами. Тем не менее, без заимствования идей дело не обошлось. Новый «Тип 97» имел такую же компоновку, как и предыдущие машины: мотор в корме, трансмиссия в передней части и боевое отделение между ними. Конструкция «Чи-Ха» выполнялась по каркасной системе. Максимальная толщина катаных листов корпуса в случае с «Типом 97» увеличилась до 27 миллиметров. Это обеспечило значительное повышение уровня защиты. Как позже показала практика, новая более толстая броня оказалась куда более стойкой к вооружению противника. К примеру, американские крупнокалиберные пулеметы Браунинг M2 уверенно поражали танки «Ха-Го» на дистанциях до 500 метров, но на броне «Чи-Ха» они оставляли только вмятины. Более солидное бронирование привело к повышению боевой массы танка до 15,8 тонны. Этот факт потребовал установить новый двигатель. На ранних стадиях проекта рассматривалось два мотора. Оба имели одинаковую мощность в 170 л.с., но были разработаны разными фирмами. В итоге был выбран дизель Mitsubishi, оказавшийся немногим более удобным в производстве. Да и возможность быстрой и удобной связи конструкторов-танкостроителей с инженерами-двигателистами сделала свое дело.

Учитывая текущие тенденции развития зарубежных танков, конструкторы «Мицубиси» решили оснастить новый «Тип 97» более мощным оружием, чем было у предыдущих танков. На поворотной башне была установлена 57-миллиметровая пушка «Тип 97». Как и на «Ха-Го», пушка могла качаться на цапфах не только в вертикальной плоскости, но и в горизонтальной, в пределах сектора шириной 20°. Примечательно, что тонкая наводка орудия по горизонтали производилась безо всяких механических средств – только физической силой наводчика. Вертикальная наводка осуществлялась в секторе от -9° до +21°. В стандартном боекомплекте пушки было 80 осколочно-фугасных и 40 бронебойных снарядов. Бронебойный боеприпас весом в 2,58 кг с километра пробивал до 12 миллиметров брони. На вдвое меньшей дистанции показатель пробиваемости повышался в полтора раза. Дополнительное вооружение «Чи-Ха» состояло из двух пулеметов «Тип 97». Один из них располагался в передней части корпуса, а другой предназначался для обороны от нападения сзади. Новое орудие заставило танкостроителей пойти на очередное увеличение экипажа. Теперь в него входило четыре человека: механик-водитель, стрелок, заряжающий и командир-наводчик.

В 1942 году на базе «Типа 97» был создан танк «Шинхото Чи-Ха», отличавшийся от оригинальной модели новой пушкой. 47-мм орудие «Тип 1» позволило увеличить боекомплект до 102 снарядов и одновременно с этим повысить бронепробиваемость. Ствол длиной в 48 калибров разгонял снаряд до таких скоростей, на которых он мог пробить до 68-70 миллиметров брони на дистанции до 500 метров. Обновленный танк оказался более эффективным против бронетехники и укреплений противника, в связи с чем было начато серийное производство. Кроме того, немалая часть из семисот с лишним изготовленных «Шинхото Чи-Ха» была переоборудована в ходе ремонта из простых танков «Тип 97».

Боевое применение «Чи-Ха», начатое в первые же месяцы войны на Тихоокеанском театре военных действий, до определенного времени показывало достаточную эффективность примененных решений. Однако со временем, когда в войну вступили США, уже имевшие в войсках такие танки, как M3 Lee, стало понятно, что все имеющиеся у Японии легкие и средние танки попросту не могут бороться с ними. Для надежного поражения американских танков требовались точные попадания в определенные их части. Именно это послужило причиной для создания новой башни с пушкой «Тип 1». Так или иначе, ни одна из модификаций «Типа 97» не могла на равных конкурировать с техникой противника, США или СССР. В том числе и в результате этого из примерно 2100 штук до нашего времени дожило только два целых танка «Чи-Ха». Еще дюжина сохранилась в поврежденном виде и тоже является музейными экспонатами.

«Чи-Хе»

Одновременно со средним танком «Шинхото Чи-Ха» разрабатывалась новая бронемашина, в конструкции которой были учтены все недостатки оригинально «Чи-Ха» и его предшественников. Проект «Тип 1» или «Чи-Хе» наконец-то стал напоминать европейские танки того времени, как по конструкции, так и по боевым качествам.

В первую очередь, нужно отметить обновленную конструкцию бронированного корпуса. Впервые в японском танкостроении большая часть деталей сваривалась, заклепки применялись только в некоторых местах конструкции. Кроме того, в сравнении с «Чи-Ха» новый «Тип 1» получил более серьезное бронирование. Лобовые катаные бронелисты танка имели толщину в 50 миллиметров, борта были в два раза тоньше. Лоб башни делался из 25-мм плиты и частично прикрывался маской орудия толщиной 40 мм. Конечно, в сравнении с зарубежными танками уровень защиты «Чи-Хе» не выглядел чем-то уникальным, но для японской военной промышленности это был значительный шаг вперед. При проектировании «Типа 1» перед конструкторами ставилась задача повышения защиты и огневой мощи при сохранении веса машины. По этой причине каркас танка был максимально упрощен, а в некоторых местах конструкции и вовсе убран, также изменениям подверглись обводы корпуса и ряд внутренних механизмов. В результате всех изменений новый средний танк прибавил в весе всего пару тонн относительно «Чи-Ха». Боевая масса «Чи-Хе» равнялась 17,5 тонны. Возросший вес потребовал установки нового двигателя, им стал «Тип 100» производства фирмы «Мицубиси». 240-сильный двигатель обеспечивал танку удельную мощность порядка 13-14 лошадиных сил на тонну веса. Этого было достаточно для максимальной скорости при движении по шоссе в 45 км/ч. Остальные ходовые качества остались на уровне предыдущих танков.

Еще одним шагом в сторону приведения танка к общепринятому в остальном мире виду стала установка на все машины радиостанции и введение в экипаж пятого человека. Поддержание радиосвязи возлагалось на командира танка, который был освобожден от обязанностей наводчика. Нацеливание пушки теперь стало задачей отдельного члена экипажа. Рабочие места командира, наводчика и заряжающего располагались в боевом отделении, что потребовало увеличить объем башни. Однако вооружение осталось почти аналогичным предыдущему танку «Шинхото Чи-Ха». Главный калибр «Чи-Хе» – 47-миллиметровая пушка «Тип 1». Несмотря на название, это орудие не являлось тем же самым, что устанавливалось на «Шинхото Чи-Ха». Перед установкой на танк «Тип 1» пушка подверглась серьезной модернизации. Прежде всего, значительные изменения претерпели противооткатные устройства. Система подвеса, в свою очередь, сохранила основные черты, но тоже была доработана. Изменение установочных цапф на практике привело к уменьшению ширины горизонтального сектора, в котором могла перемещаться пушка. На «Чи-Хе» ствол орудия отклонялся от продольной оси только на 7,5° в стороны. Боекомплект танка «Тип 1» был аналогичен запасу снарядов «Шинхото Чи-Ха» – 120 унитарных выстрелов двух типов. Дополнительное вооружение «Чи-Хе» состояло из двух 7,7-мм пулеметов, располагавшихся по традиционной для японских танков схеме. Один устанавливался на цапфах в бойнице лобового листа, другой – в задней части башни.

Основные проектные работы по теме «Тип 1» завершились еще до нападения на Перл-Харбор. Однако тогда дело закончилось постройкой и испытаниями прототипа. Серийное производство «Чи-Хе» началось только в середине 1943 года. Естественно, к этому времени Япония уже не могла позволить себе строительство особо больших партий новых бронемашин. Как результат, было собрано не более 170-180 танков «Тип 1» и примерно через год после своего начала серийное строительство прекратилось. Во время эксплуатации в войсках новый танк получил неоднозначную оценку. С одной стороны, хорошее бронирование лба корпуса при определенных условиях защищало танк даже от американских орудий калибра 75 миллиметров. С другой, 47-миллиметровая пушка все еще не могла конкурировать с вооружением танков и артиллерии противника. Поэтому какого-либо ощутимого влияния на ход боев «Тип 1» оказать не смог. Возможно, что-то поменялось бы, если этот танк был построен в большем количестве, но есть повод сомневаться и в этом.

Это сообщение отредактировал KROVLJ - 26.03.2016 - 20:39

«Чи-Ну»

Понимая не слишком радужные перспективы «Типа 1», японское командование поручило танкостроителям сделать еще один средний танк, способный нормально бороться с бронетехникой противника. Проект «Тип 3» или «Чи-Ну» подразумевал замену вооружения на «Типе 1». В качестве нового основного оружия была выбрана полевая пушка «Тип 90» калибра 75 миллиметров. Она была разработана в начале тридцатых годов на основе французской пушки Шнейдера. В свою очередь, на базе «Типа 90» спроектировали новую пушку, предназначенную специально для установки на танк «Чи-Ну». Эта модификация орудия получила название «Тип 3».

Ввиду необходимости замены только орудия, конструкция танка «Тип 3» практически без изменений была взята у «Типа 1». Все доработки касались повышения технологичности сборки и обеспечения установки новой более крупной башни. Последняя представляла собой сварной агрегат шестиугольной в плане формы. Башня сваривалась из катаных листов толщиной от 50 мм (лоб) до 12 (крыша). Кроме того, дополнительная защита лобовой проекции осуществлялась 50-мм маской орудия. Интересны «последствия» установки новой крупной башни. Передняя ее часть закрыла собой большую часть люка механика-водителя. По этой причине весь экипаж «Чи-Ну» должен был садиться в танк и покидать его через два люка в крыше башни и один в ее левом борту. Кроме того, для обслуживания орудия и загрузки боекомплекта в корме башни имелся еще один достаточно крупный люк. Все изменения привели к увеличению боевой массы танка. «Чи-Ну» в боеготовом состоянии весил 18,8 тонны. При этом немного снизились ходовые качества. 240-сильный дизель «Тип 100» мог обеспечить максимальную скорость только около 40 километров в час, что было меньше соответствующего показателя танка «Чи-Хе».

При переделке пушки «Тип 90» в состояние «Тип 3» значительных изменений конструкции не произошло. Пушка по-прежнему оснащалась гидравлическим тормозом отката и пружинным накатником. При этом авторам проекта пришлось пойти на небольшую хитрость. Поскольку от них требовалось быстро доработать орудие, они не стали менять его компоновку. Противооткатные устройства остались на своих местах, впереди под стволом. Из-за этого на лобовой части башни пришлось установить специальный бронированный лоток, защищавший цилиндры тормоза отката. Солидный вес пушки и немалые габариты заставили отказаться от идеи дополнительной тонкой наводки без поворота башни. На «Типе 3» пушка могла только качаться по вертикали от -10° до +15° от горизонтальной оси. Боеуладки нового танка вмещали в себя 55 снарядов двух типов, осколочно-фугасные и бронебойныы. Последние, имея начальную скорость в 680 м/с на дистанции в километр пробивали 65-70 миллиметров брони. Дополнительное вооружение «Чи-Ну» состояло только из одного пулемета в передней части корпуса.

На фото: Техническое обслуживание «Чи-Ну» в мастерской в Хакате, 14 октября 1945 года

Относительно производства средних танков «Тип 3» точных данных нет. Согласно одним источникам, их начали собирать в середине 1943 года. Другая литература в качестве времени начала строительства указывает осень 44-го. Такая же странная ситуация наблюдается и в оценках количества собранных машин. По разным данным, их было изготовлено от 60 до 170 единиц. Причиной столь больших расхождений является отсутствие необходимых документов, которые были утеряны на последних этапах войны. Кроме того, отсутствует информация о боевом применении танков «Тип 3». По имеющимся сведениям, все построенные танки поступили в 4-ю танковую дивизию, которая до конца войны не принимала участия в боевых действиях за пределами японских островов. Иногда упоминается применение «Чи-Ну» в боях за Окинаву, но в известных американских документах никаких сведений о появлении у противника новой техники нет. Вероятно, все «Тип 3» так и остались на базах, не успев повоевать. После окончания Второй Мировой войны некоторое количество танков «Чи-Ну» использовалось японскими Силами самообороны.

На фото: «Чи-Ну», а также несколько «Хо-Ни III» на заднем плане, из состава 4-й танковой дивизии

«Ка-Ми»

В истории японского танкостроения было несколько интересных проектов, которые по ряду причин не получили особо массового воплощения. В качестве примера можно привести описанный выше «Чи-Ну». Еще один «малосерийный» проект появился в связи с особенностями войны на Тихом океане. При подготовке наступления на юг перед японским командованием встал вопрос высадки морских десантов на острова и континентальное побережье. Поддержка пехоты танками осуществлялась исключительно при помощи танкодесантных катеров и судов. В частности и поэтому большинство японской бронетехники имело боевую массу менее 20 тонн. По вполне понятным причинам, военачальники захотели избавиться от необходимости привлечения дополнительных сил. Работы в направлении создания плавающего танка начались еще в конце двадцатых годов, но тогда все ограничилось теорией и несколькими экспериментами. Только в 1940 году развернулись полноценные проектные работы. Танк «Тип 2» или «Ка-Ми» должен был стать основным средством огневой поддержки войск, высаживающихся на побережье. Техническим заданием подразумевалось следующее применение плавающего танка: десантный корабль доставляет бронетехнику на определенное расстояние от суши, после чего та своим ходом добирается до берега. Вроде бы, ничего особенного. Однако от конструкторов фирмы «Мицубиси» потребовали обеспечить одновременно и хорошую мореходность танка, и достаточные боевые качества. Делать это разрешили любым подходящим способом.

На фото: «Ка-Ми» на плаву. Сходство танка с небольшим судном довольно красноречиво говорит о его мореходных качествах

В качестве основы для «Ка-Ми» был взят легкий танк «Тип 95» («Ха-Го»). Ходовая часть старого танка была доработана для использования в воде. Кожухи с пружинами системы Т. Хары спрятали внутри корпуса. Большим изменениям подвергся и сам корпус. В отличие от «Типа 95», «Тип 2» почти полностью собирался при помощи сварки. Заклепки применялись только в тех частях конструкции, где не требовалось герметичное соединение деталей. Корпус сваривался из катаных листов толщиной до 14 миллиметров. Характерной чертой нового танка стала форма корпуса. В отличие от своих сухопутных собратьев, морской «Ка-Ми» не имел большого количества сопряженных поверхностей. Фактически, корпус представлял собой простой короб с несколькими скосами. Расположение двигателя и трансмиссии было традиционным для японских танков второй половины тридцатых. 120-сильный дизель разместили в корме, трансмиссию – в носу. Кроме того, на корме танка устанавливались два гребных винта. При этом для экономии веса и удобства обслуживания двигателя отсутствовала перегородка между моторным и боевым отделениями. В отношении ремонта это было достаточно удобно. Но в боевой обстановке грохот двигателя сильно мешал экипажу. По этой причине пришлось оснастить «Ка-Ми» танковым переговорным устройством. Без него танкисты-испытатели не слышали друг друга. На сравнительно широком верхнем листе корпуса монтировалась новая башня. Она имела коническую форму и вмещала рабочие места двух членов экипажа: командира и наводчика. Заряжающий, механик и водитель, в свою очередь, размещались внутри корпуса.

Основой вооружения плавающего «Ка-Ми» были 37-миллиметровые пушки. На первых сериях это были «Тип 94», ставившиеся на «Ха-Го», но затем их заменили «Типом 1», отличавшимся более длинным стволом. Боекомплект орудия составлял 132 снаряда. Наведение в горизонтальной плоскости осуществлялось как поворотом башни, так и смещением самой пушки в пределах пяти градусов от оси. Вертикальная наводка – от -20° до +25°. Дополнительным вооружением «Типа 2» были два пулемета калибра 7,7 мм. Один из них был спарен с пушкой, а второй находился в передней части корпуса. Перед началом нескольких десантных операций некоторые «Ка-Ми» оснащались дополнительным оборудованием для использования торпед. Два таких боеприпаса крепились к бортам танка на специальных кронштейнах и сбрасывались при помощи электрической системы.

На фото: Тип 2 «Ка-ми» (101-й специальный морской десантный отряд), со снятыми понтонами на борту транспорта, который доставляет подкрепление на остров Сайпан

Исходный «Ха-Го» претерпел немало изменений, целью которых было обеспечение должной мореходности. В частности, форма верхней части корпуса была обусловлена особенностями избранного способа обеспечения плавучести. Поскольку сам танк не мог нормально плавать самостоятельно, предложили устанавливать на него специальные понтоны. В передней части крепилась конструкция объемом 6,2 кубометра, в задней – объемом 2,9. При этом передний понтон имел форму носа плавсредства, а задний оснащался пластинчатым рулем лодочного типа и системой его управления. Для обеспечения живучести передний понтон был разделен на шесть герметичных секций, задний – на пять. Помимо понтонов перед движением по воде на танк устанавливалась башенка-шнорхель над моторным отделением. Начиная с 1943 года в комплект средств для плавания стали включать легкую металлическую конструкцию, предназначенную для установки на башне танка. С ее помощью командир боевой машины мог наблюдать за обстановкой не только через смотровые приборы. По достижении берега танкисты должны были сбрасывать понтоны и башенки. Процедура сброса производилась при помощи винтового механизма, выведенного внутрь машины. В первых сериях танки «Ка-Ми» оснащались только двумя понтонами. Позже, по результатам боевого применения, передний был разделен на две самостоятельные части. Благодаря этому танк, сбросив воздушные емкости, мог продолжить движение вперед. Передние понтоны при этом раздвигались в стороны танком. Ранее их приходилось объезжать.

Боевая масса танка «Тип 2» равнялась девяти с половиной тоннам. Подвешенные понтоны добавляли еще три тысячи килограмм. При таком весе танк имел максимальную скорость на суше, равную 37 километрам в час, а на воде разгонялся до десяти. Запаса дизельного топлива хватало на марш длиной в 170 или на плаванье в сотню километров. Плавающий танк мог использоваться для загоризонтной высадки и, фактически, единственным ограничением по десантированию «Ка-Ми» была обстановка на море, волнение и т.д.

Серийное производство «Ка-Ми» началось в конце 1941 года. Темп строительства был относительно невелик, из-за чего не было возможности быстро перевооружить соответствующие подразделения морской пехоты. Тем не менее, танки «Тип 2» и в количестве нескольких десятков штук успели получить хорошие отзывы. Которые, однако, были омрачены не слишком мощным вооружением. Со временем количество танков в войсках увеличивалось, но темпы строительства все равно оставались неприемлемыми. Как оказалось, одним из последствий оригинальной конструкции танка стала большая трудоемкость производства. Поэтому первая десантная операция с массовым применением «Ка-Ми» состоялась только в июне 44-го, это была высадка на остров Сайпан (Марианские острова). Несмотря на внезапность нападения и ночную темноту, американцы быстро справились с наступающим противником. Боевое применение «Типа 2» продолжалось до самого конца войны. В последние месяцы эти танки ввиду отсутствия десантных операций использовались в качестве обычной сухопутной бронетехники и стационарных огневых точек. Из 180 построенных плавающих танков до нашего времени дожило лишь восемь штук. Один из них находится в танковом музее города Кубинка, остальные – в странах Океании.

На фото: Захваченные на острове Шумшу японские плавающие танки Тип 2 "Ка-Ми". На островах Парамушир и Шумшу базировалось два батальона японской морской пехоты (рикусентай), имевших 16 танков такого типа

САУ на базе танка «Чи-Ха»

В стратегических измышлениях японского командования до определенного времени не было места для самоходных артиллерийских установок. По ряду причин поддержка пехоты возлагалась на легкие и средние танки, а также на полевую артиллерию. Тем не менее, начиная с 1941 года, японские военные несколько раз инициировали создание самоходных артустановок. Большого будущего эти проекты не получили, но все же стоят рассмотрения.

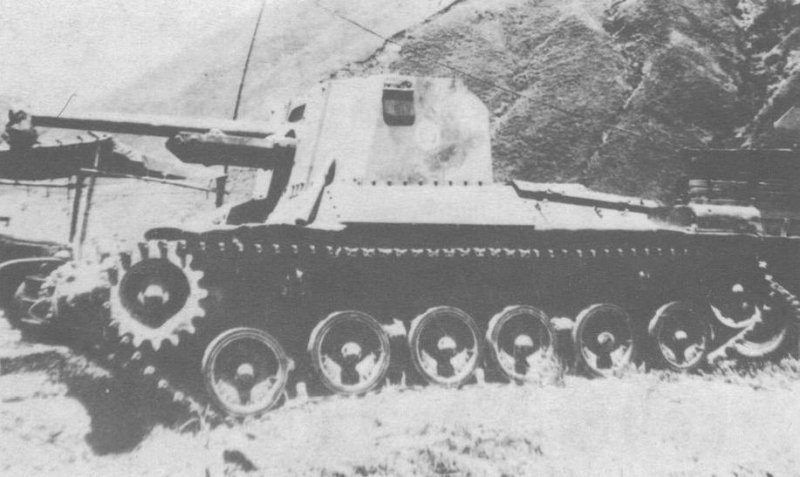

На фото: «Тип 1» («Хо-Ни I»)

Первой была установка «Тип 1» («Хо-Ни I»), предназначенная для борьбы с боевыми машинами и укреплениями противника. На шасси среднего танка «Чи-Ха», на месте башни, была установлена бронированная рубка с лобовым листом толщиной в 50 миллиметров. Эта конструкция рубки применялась на всех последующих японских САУ того времени. Менялись только пушки и системы их установки. В рубке 14-тонной боевой машины поставили полевую пушку «Тип 90» калибра 75 миллиметров. Грубое наведение пушки по горизонтали осуществлялось поворотом всей машины. Тонкое – поворотным механизмом, в пределах сектора шириной 40°. Углы снижения/возвышения – от -6° до +25°. Мощности такого вооружения было достаточно для поражения всех американских танков на дистанциях от 500 метров. В то же время, атакующая японская САУ сама подвергалась риску ответного обстрела. Начиная с 1942 года, было построено 26 единиц САУ «Тип 1». Несмотря на малое количество, эти артиллерийские установки активно использовались в большинстве операций. Несколько единиц дожило до конца войны, когда они стали трофеем американцев. Один экземпляр «Хо-Ни I» имеется в Абердинском музее.

На фото: Самоходная пушка "Хо-ни II"

Следующей серийной самоходкой японского производства стала «Хо-Ни II», она же «Тип 2». На шасси с рубкой, полностью взятые у «Типа 1» устанавливалась 105-мм гаубица «Тип 99». Эта самоходка, в первую очередь, предназначалась для ведения огня с закрытых позиций. Однако порой, ввиду обстановки, приходилось стрелять и прямой наводкой. Мощности орудия хватало для уничтожения любых американских танков на расстоянии около километра. К счастью для американцев, в 1943-45 годах было построено всего 54 такие артустановки. Еще восемь переоборудовали из серийных танков «Чи-Ха». Из-за малого количества САУ «Хо-Ни II» не смогли оказать значительное влияние на ход войны.

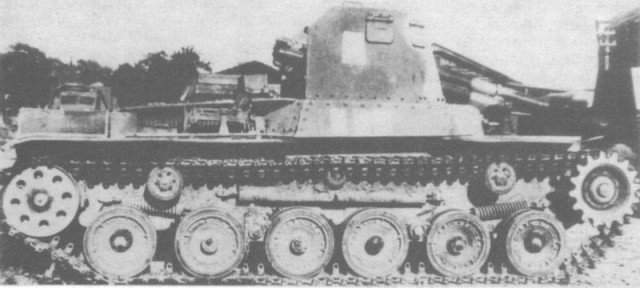

Фото: САУ «Хо-Ни III»

Дальнейшим развитием «Типа 1» стал «Тип 3» или «Хо-Ни III». Главным оружием этой самоходки была танковая пушка «Тип 3», разработанная для «Чи-Ну». Боекомплект пушки в 54 снаряда теоретически позволял САУ «Хо-Ни III» стать серьезным боевым средством. Однако все построенные три десятка самоходок были переданы 4-й танковой дивизии. Ввиду специфических целей этого подразделения – оно предназначалось для обороны Японского архипелага – все «Хо-Ни III» почти без потерь дождались конца войны, а после вошли в состав Сил самообороны.

Кроме семейства «Хо-Ни» существовала еще одна самоходная артиллерийская установка на базе танка «Чи-Ха». Это была САУ «Хо-Ро»/«Тип 4». От других японских самоходок она отличалась конструкцией броневой рубки, а также вооружением. «Хо-Ро» являлась самой мощной САУ Японской империи: 150-миллиметровая гаубица «Тип 38» могла обеспечить уничтожение почти любых целей. Правда, самоходки «Тип 4» тоже не стали массовыми. Вся серия ограничилась лишь 25 машинами. Несколько первых серийных «Хо-Ро» успели поучаствовать в битве за Филиппины. Однако позже все имеющиеся самоходные гаубицы были переданы 4-й танковой дивизии. В составе этого подразделения самоходки «Тип 4» успели повоевать только на Окинаве, где несколько единиц были уничтожены ударами американских войск.

На фото: Танк артиллерийской поддержки морских десантных отрядов, вооруженных 120-мм короткоствольной пушкой. Выпущен малой серией на базе "Чи-ха"

Далее 7 кликабельных фото бронетехники находящейся на вооружении японской армии.
