Как добывают железную руду. Стойленский ГОК, Белгородская область

Пишет Чистопрудов Дмитрий:

Большой фоторепортаж про мой любимый горно-обогатительный комбинат, один из ведущих производителей железорудного сырья: на его долю приходится более 15% производства товарной руды в России. Съемки проводились в течение пяти лет и в сумме заняли более 25 дней. В этом репортаже выжат самый сок.

Стойленский ГОК образован в 1961 году в городе Старый Оскол Белгородской области. Основная продукция комбината — железорудный концентрат и железная агломерационная руда для производства чугуна и стали.
Намного более подробное и развернутое освещение старой темы Производственный процесс

Много фотографий, так что с модемами или роумингом лучше под кат не ходить ))
117 фото

1. Железные руды — это природные минеральные образования, содержащие железо и его соединения в таком объёме, когда промышленное извлечение железа из этих образований целесообразно. Сырье СГОК берет из Стойленского месторождения Курской магнитной аномалии. Со стороны подобные объекты выглядят как большинство производств — какие-то цеха, элеваторы и трубы.

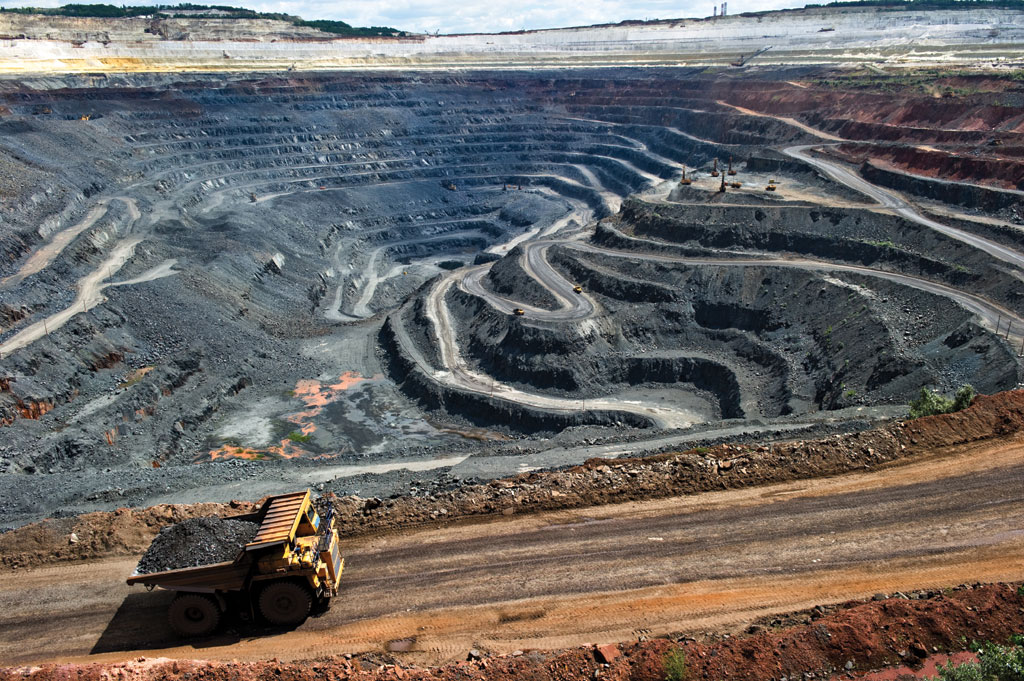

2. Редко, когда на краю чаши карьера делают общественные смотровые площадки. В Стойленском ГОКе подойти к этой огромной воронке, диаметром по поверхности более 3 км и глубиной около 380 метров, можно только по пропускам и согласованиям. Со стороны и не скажешь, что в этой ямке спокойно поместятся небоскребы Москва-сити, и даже торчать не будут )

3. Добычу ведут открытым способом. Для того, чтобы добраться до богатой руды и кварцитов горняки снимают и вывозят в отвалы десятки миллионов кубометров земли, глины, мела, и песка.

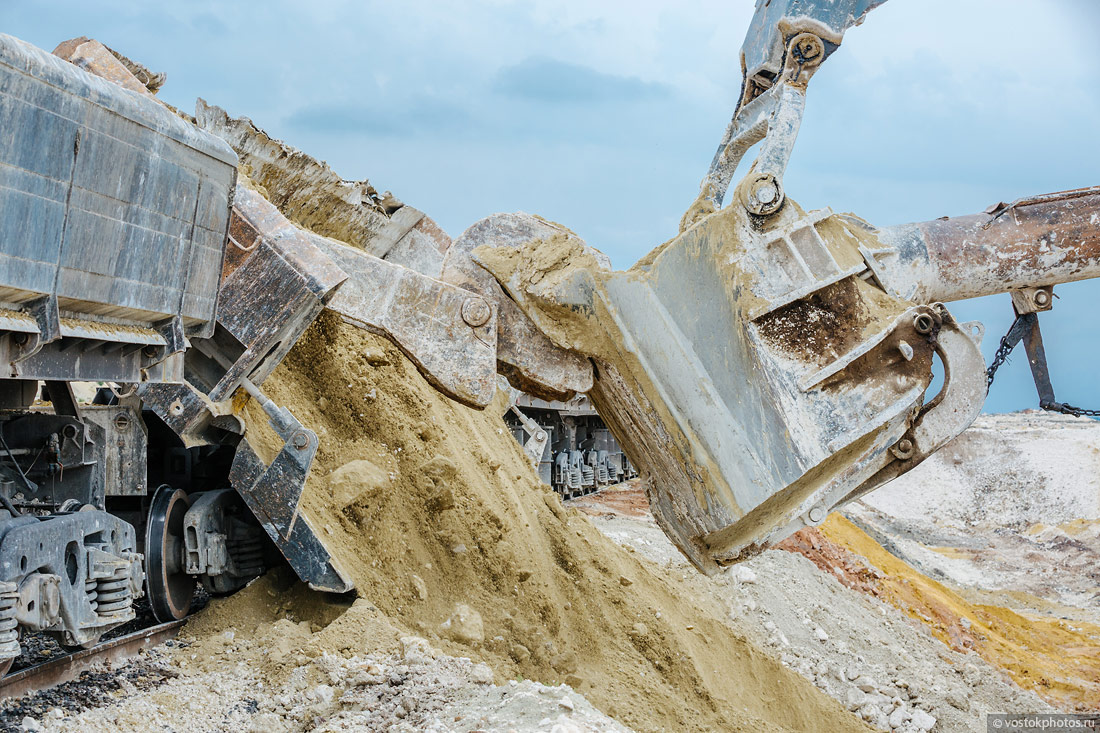

4. Рыхлые породы разрабатывают экскаваторами с «обратной лопатой» и драглайнами. «Обратные лопаты» выглядят как привычные ковши, только в карьере СГОКа они большие – 8 куб. м.

5. В таком ковше свободно разместятся 5-6 человек или 7-8 китайских человек.

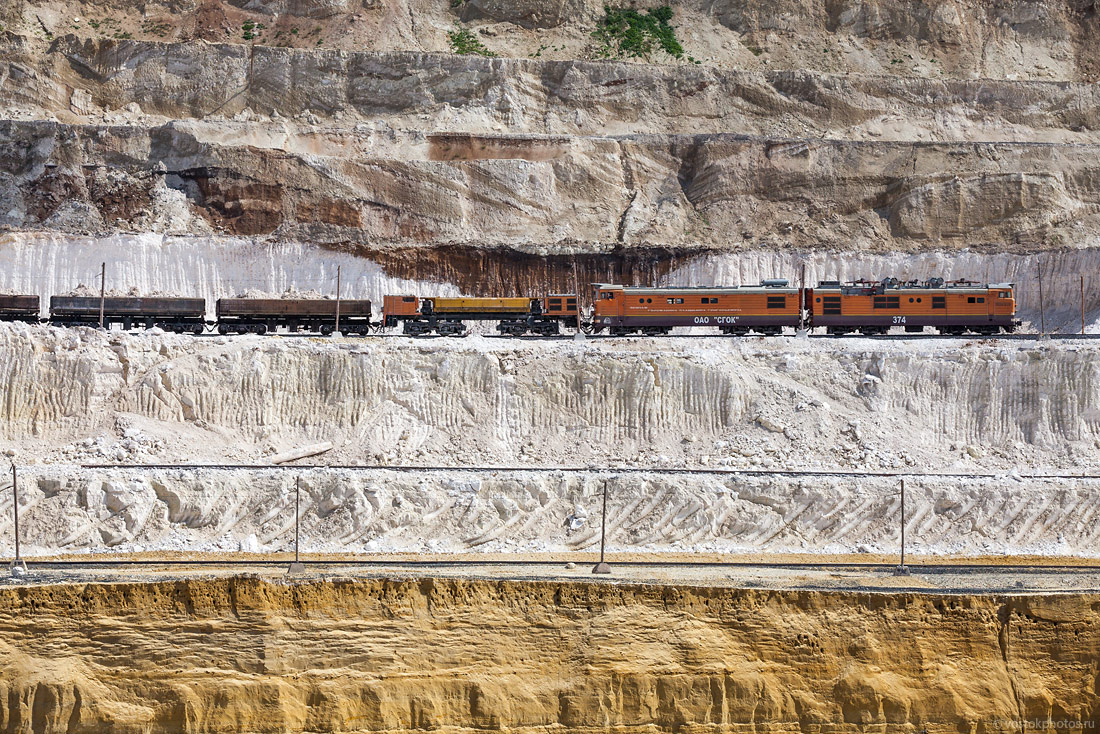

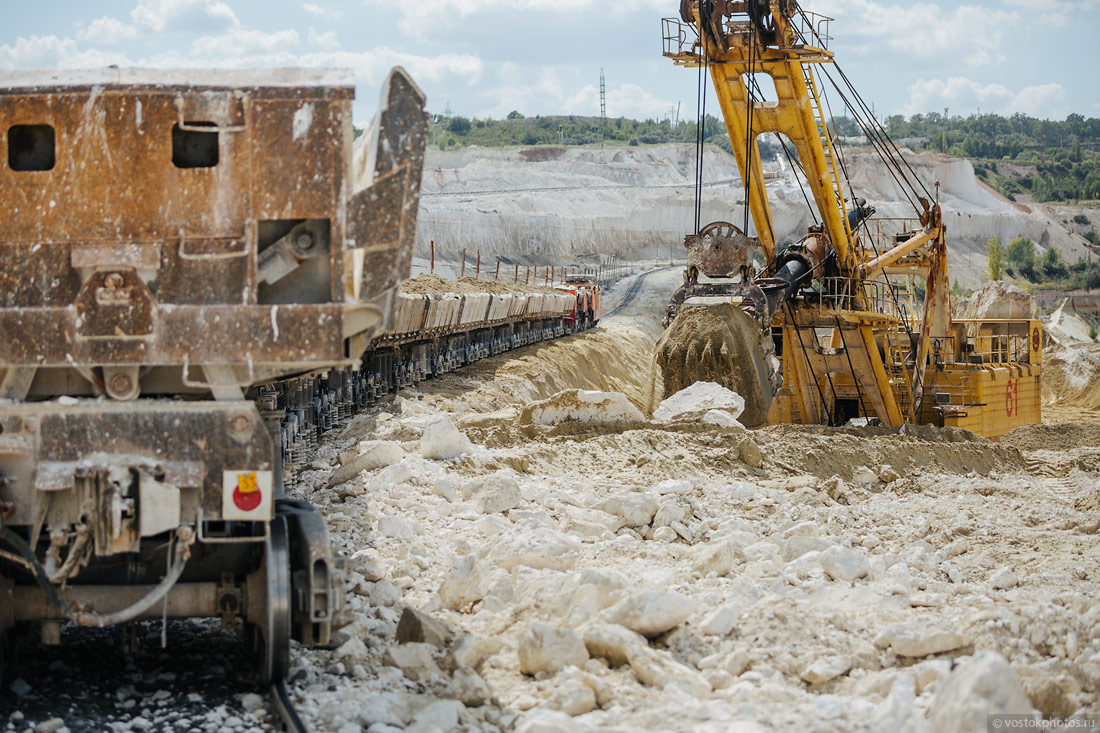

6. Рыхлые породы, которые горняки называют вскрышей, перевозятся на отвалы железнодорожными составами. Еженедельно горизонты, на которых производится работа, изменяют свою форму. Из-за этого постоянно приходится перекладывать железнодорожные пути, сеть, переносить железнодорожные переезды и т.д.

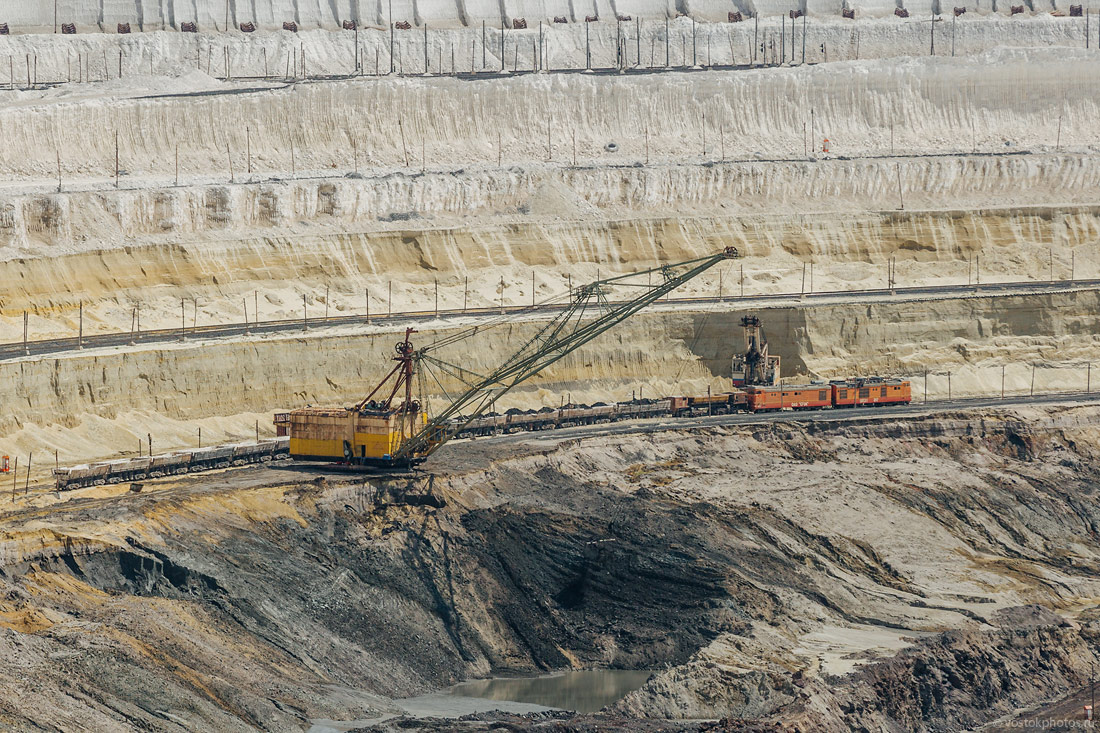

7. Драглайн. Ковш на 40-метровой стреле выбрасывается вперед, затем канаты тянут его к экскаватору.

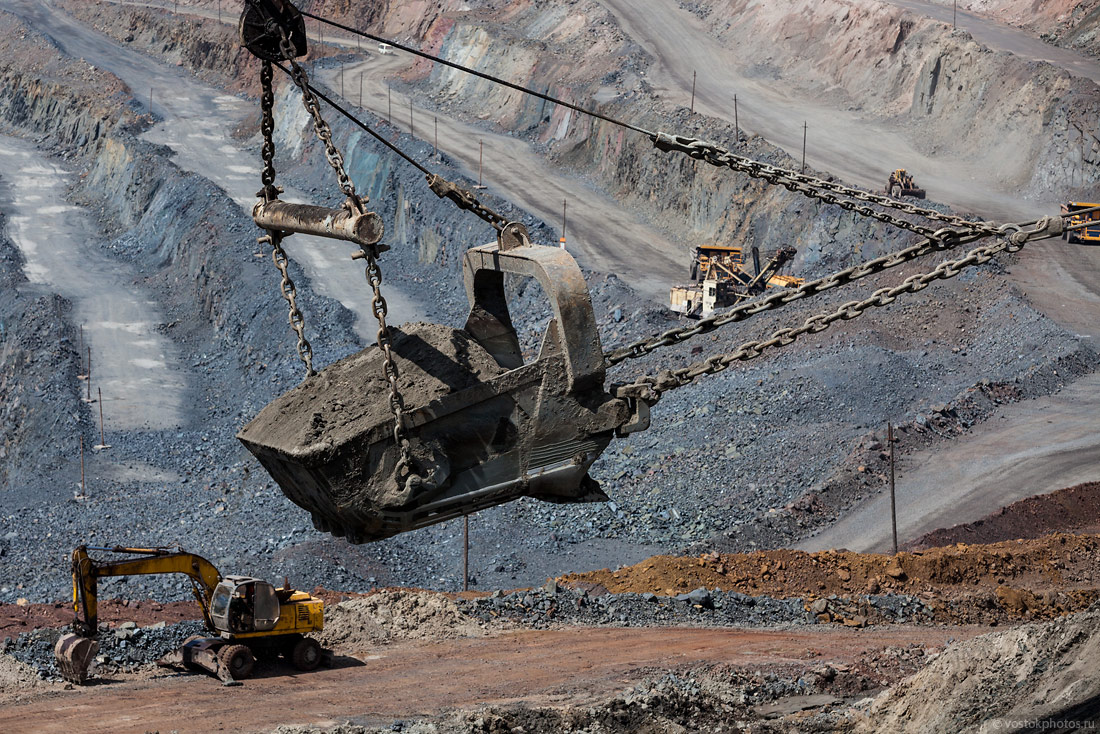

8. Под собственным весом ковш загребает в себя около десяти кубометров грунта за один бросок.

9.

10. Машзал.

11. Машинисту нужна очень большая сноровка, чтобы выгрузить такой ковш в вагон, не повредив борта и не задев высоковольтную линию контактной сети локомотива.

12. Стрела экскаватора.

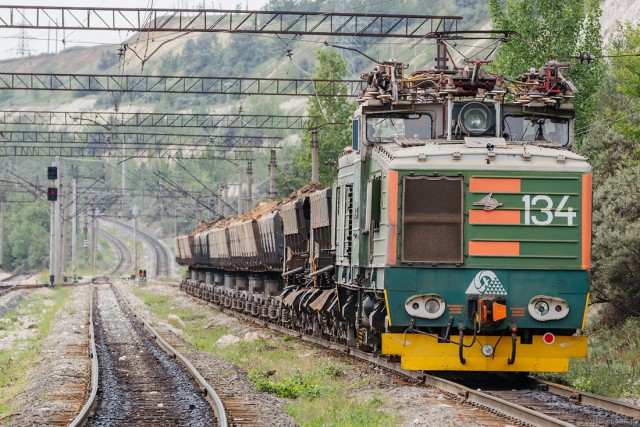

13. Железнодорожный состав с вагонами думпкарами (это самоопрокидывающиеся вагоны) вывозит вскрышу на отвалы.

14

15

16. На отвалах происходит обратная работа — вкрыша из вагонов складируется экскаватором в аккуратные холмы.

17. При этому рыхлые породы не просто сваливают в кучу, а складируют по-отдельности. На языке горняков такие склады называются техногенными месторождениями. Из них берут мел для производства цемента, глину — для производства керамзита, песок — для строительства, чернозем — для рекультивации земель.

18. Горы меловых отложений. Все это не что иное, как отложения доисторических морских обитателей — моллюсков, белемнитов, трилобитов и аммонитов. Около 80 – 100 миллионов лет назад на этом месте плескалось мелководное древнее море.

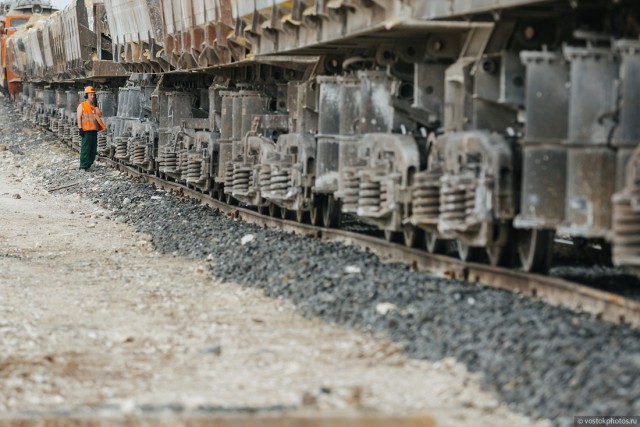

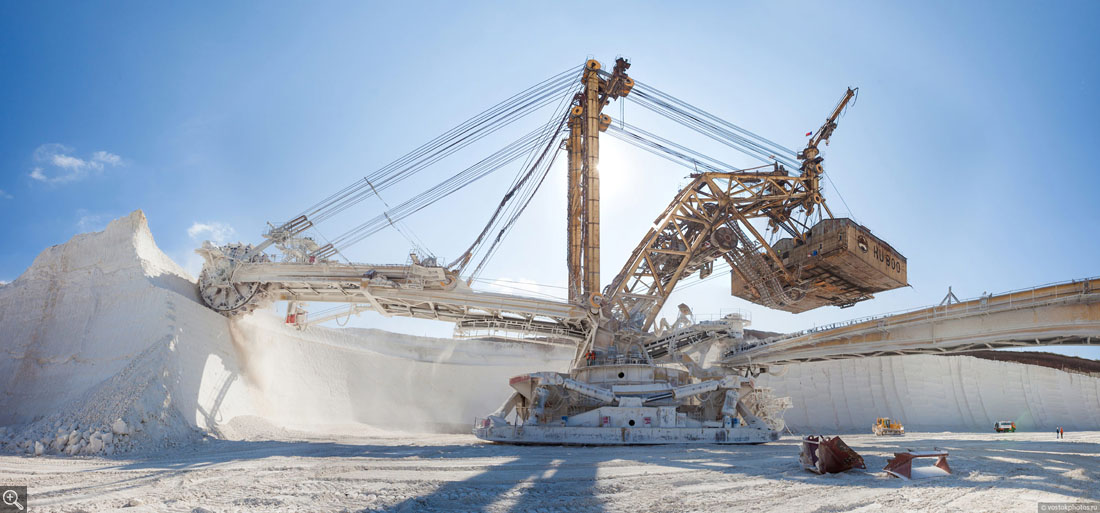

19. Одна из главных достопримечательностей Стойленского ГОКа — горно-вскрышной комплекс (ГВК) с ключевым агрегатом — шагающим роторным экскаватором KU-800. ГВК изготовили в Чехословакии, два года собирали в карьере СГОКа и запустили в работу в 1973 году.

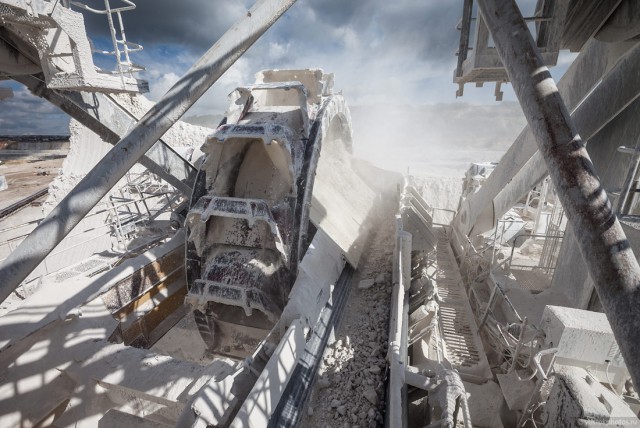

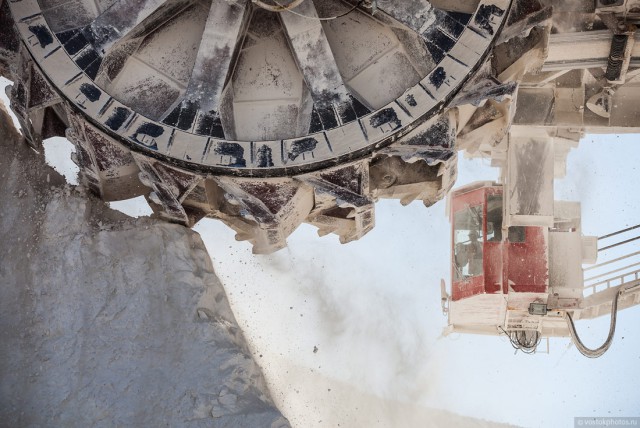

20. С тех пор роторный экскаватор шагает вдоль бортов карьера и 11-метровым колесом срезает меловые отложения.

21. Высота экскаватора 54 метра, масса — 3 тысячи 350 тонн. Это сравнимо с весом 100 вагонов метро. Из такого количества металла можно было бы сделать 70 танков Т-90.

22. Экскаватор опирается на поворотную платформу и передвигается с помощью «лыж», которые приводятся в действие гидроцилиндрами. Для работы этого монстра необходимо напряжение в 35 тысяч вольт.

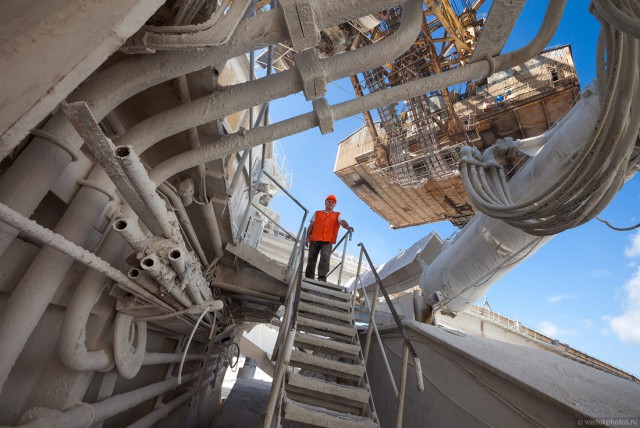

23. Механик Иван Толмачев из тех людей, кто участвовал в пуске KU-800. Больше 40 лет назад, в 1972 году, сразу после окончания Губкинского горного техникума, Ивана Дмитриевича приняли помощником машиниста роторного экскаватора. Вот уж когда пришлось молодому специалисту побегать по лестничным галереям! Дело в том, что электрическая часть экскаватора оказалась далёкой от совершенства, поэтому не одну сотню ступеней нужно было преодолеть, пока найдешь причину отказа того или иного узла. Плюс к этому документы перевели с чешского не полностью. Чтобы вникнуть в схемы, над бумагами приходилось просиживать ночами, ведь к утру нужно было придумать, как устранить ту или иную неисправность.

24. Секрет долголетия KU-800 в его особом режиме работы. Дело в том, что, кроме плановых ремонтов в рабочем сезоне, зимой весь комплекс становится на капитальный ремонт и выполнение перестроек конвейерных линий. Три месяца ГВК готовят к новому сезону. За это время успевают привести в порядок все узлы и агрегаты.
