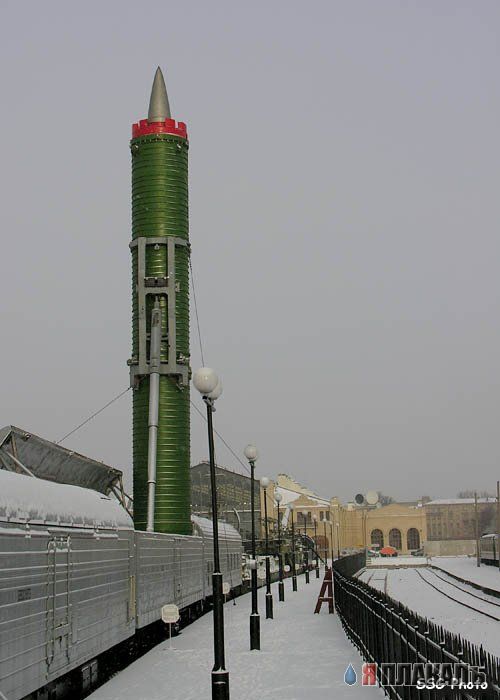

А вот и сам легендарный SS-24 «Scalpel», или РТ-23УТТХ (кому как больше нравится). Так что, кому интересно, слушайте историю про этот шедевр военно-технической и конструкторской мысли Советского Союза. И смотрите свеженькие снимки! Баллистическую ракету, приведенную в предпусковое положение, видно уже издалека. Она, как доминанта музея, затмевает даже морскую ж-д артиллерийскую установку, которую пригнали из Красной Горки. Это хорошо видно на снимке. А вот уже и подходим к ракетному поезду. Это – вид его «с конца». На самом деле, здесь выставлен, конечно, не весь поезд, а только основной ракетный модуль из трех вагонов (вагон-агрегат обеспечения, вагон с пусковой установкой, командный модуль управления), плюс специальная модификация «Машки» ДМ62 (тепловоз). Сам же поезд с БЖРК гораздо сложнее: это три тепловоза ДМ62 (находящиеся в разных частях состава), три комплекта ракетных модулей (то есть девять вагонов), цистерна с ГСМ и аварийными запасами топлива, пассажирские вагоны для личного состава и штаб ракетного полка, то есть 15-16 вагонов и 3 тепловоза.

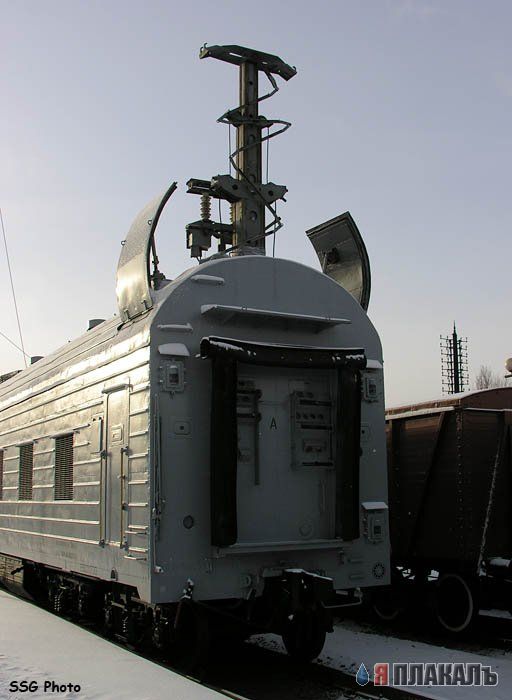

Это - вагон-электростанция с компактными дизель-генераторами. Выдвижное устройство закорачивания контактной сети и отвода её в стороны, как видите, приведено в боевое положение. Нужно оно для того, чтобы пуск ракеты при необходимости можно было произвести с любого места на железной дороге (в т.ч. и на электрифицированных участках). Вагон обеспечения тоже 8-осный, как и вагон с ракетой. Выглядит как удлинённый вагон-рефрижератор, с точно такой же окраской. Это, собственно, «сердце» ракетного модуля, вагон с контейнером-«ампулой», в которой находится межконтинентальная баллистическая ракета (МБР). В боевом положении крыша вагона откидывается, контактная сеть отводится, и ракета принимает вертикальное положение для пуска. Вагон очень тяжелый, 200 тонн; поэтому несмотря на то, что конструкторы из Днепропетровска (из КБ Янгеля) сумели уложиться в ограничение веса ракеты в 105 тонн, восьми осей вагона не хватает, чтобы нагрузка на ось была допустимой для железных дорог СССР (23 тонны/на ось), поэтому вес ракетного вагона перераспределяется на соседние вагоны, которые тоже сделаны 8-осными. Я, признаться, был просто восхищен компактностью 100-тонной ракеты и вообще, решениями по ее размещению и старту. Вот такие специальные устройства с обоих сторон ракетного вагона передают часть его веса на ходовые тележки соседних вагонов.

Сама же снаряженная баллистическая ракета находится в герметичном пусковом контейнере, который внутри себя имеет пороховые аккумуляторы высокого давления для холодного («минометного») старта ракеты. Такое решение было внедрено на БЖРК, иначе ракета при старте просто пожгёт поезд.

Это сообщение отредактировал stronciy - 19.04.2007 - 14:40

Ракета РТ-23УТТХ (15Ж61), или по номенклатуре NATO – «Скальпель» SS-24, производилась в Днепропетровске на заводе «Южмаш». Генеральный конструктор – преемник Михаила Янгеля А.Ф.Уткин. Ракета имеет три ступени, плюс ступень разведения боевых блоков. Дальность – около 10.000 км по баллистической траектории. Головная часть ракеты (то, что под обтекателем) имеет 10 боеголовок с ядерным зарядом, мощностью каждой боеголовки по 430 килотонн и комплексом средств преодоления противоракетной обороны (ПРО) противника. Из-за того, что габариты вагона ограничены, конструкторам пришлось применить оригинальное решение – надувной обтекатель головной части.

Это сообщение отредактировал stronciy - 19.04.2007 - 14:41

...

Это сообщение отредактировал stronciy - 19.04.2007 - 14:42

...Каждая из трех пусковых установок, входящих в БЖРК может осуществлять пуск как в составе поезда, так и автономно. Для этого в составе каждого ракетного модуля поезда есть самостоятельный вагон-пункт управления. Он выглядит как обычный вагон-рефрижератор. И, наконец, локомотив. Для БЖРК была специально доработана стандартная «Машка» М62, которая получила индекс ДМ62. Её отличия от обычной «Машки» перечислены на табличке (см.выше). При движении по железнодорожной сети страны БЖРК позволял оперативно менять дислокацию стартовой позиции ракет до 1000 километров в сутки. Делали ДМ-ы тоже на Украине, в Ворошиловграде, на локомотивном заводе

ахуеть штуковена!!
дражать баяцца

Силища! И такую штукенцыю делали в палутара часах езды на машыне ат миня! Писееец!

м-да.... даже сказать нечего.... Кулибиным респект..

Это сообщение отредактировал wingman - 19.04.2007 - 15:14

Вот ведь сила!!!!!!Насколько я знаю этот состав один в своем роде находится на боевом посту!? Надо штук 10 таких поездов и курерскую службу приема заявок на бомбежку пендосии смастерить!

Пендосам нас не победить! Вечнобухой электрик дядя Вова призванный на военные сборы способен держать в страхе весь мир! НАШ ПАРАВОС ФПИРЁТ ЛИТИ!!!!
З. Ы. там чаёк разносят, вагон ресторан есть? Пачём билеты?
Jusу пачётное звание моделиста-канструктора ЯПа!

мдяя... а это только то что нам показывайуд.
у мну братик офицер РВСН.. он многого не рассказывал, но то, что рассказал заставило гордиццо нашей ядреной обороной, как бы ее щас не хаяли

stronciy
Что же ты наделал? Ты же всё рассекретил.

Бетономешалка
Заплатили...

а на что потратишь?

Кажется такой поезд был в кино " Офицеры"

А скока по стране нашеи великой колесит еще таких????

а проехать тоннель с поднятой ракетой слабо?

Zamanyxa
и правда, сколько их таких колесит туда-сюда.. поезда с атомными зарядами, тролейбусы с пво, электрички - авианосцы со стратегическими бомбардировщиками, велосепидисты - спецназовцы..

Убил нах

ПыСы. Эт тока ублюдочные журналисты-жопализы пиндоские все время засирают нашу армию, чтобы распиздяи 18 летнии в штаны клали и на армию куй клали, тем самым уменьшая военный потенциал своей родины. Все у нас заебись, парвем нах как тузик грелку всех !!!

я служил на таком поезде , после подписания СНВ2 из разрезали на металлолом. остался один, стоит на боевом дежурстве, и ни куда не едет...

Хорошее стратегическое оружие.

эххх! моща! у мну друг на таком служил)

а что после выпуска с железной дорогой случаеца???

Теперь я буду спать спокойно!
