Филиппинский подросток собрал копию робота BB-8 из «Звездных войн»

Самодельный дроид BB8, управляемый со смартфона

17-летний подросток Анджело Казимиро (Angelo Casimiro) из Филиппин при помощи своего отца построил копию робота BB-8 из «Звездных войн». Для своего проекта, выполненного в натуральную величину, парень использовал обычные бытовые предметы. Общие затраты не превысили 100 долларов, а управлять роботом можно при помощи обычного смартфона. Голова робота вращается на магнитах и не зависит от тела, а голосовой модуль делает его более интересным и привлекательным.

Итак, далее повествование от первого лица и МНОГО фотографий Больше 100 via mozgochiny

В сегодняшнем мозгопроекте я научу вас делать рабочий, полноразмерный, управляемый со смартфона дроид BB-8 из Звездных войн! Для этого вам понадобятся подручные материалы и микроконтроллер Arduino, причем не потребуется использовать 3D принтеры, станки с ЧПУ или фрезерные станки!

Дроид может быть отличным подарком для членов семьи или вашим знакомым.

02

03

Полное видео проекта



Шаг 1: Сборка компонентов и материалов

05

Ниже указан полный список требуемых компонентов данного проекта.

Электронные модули:
— Микроконтроллер Arduino Uno
— Шилд с двигателями Pololu Dual VNH5019
— 2 металлические редукторы Pololu (19:1) 37D
— Модуль HC05 Bluetooth
— Литиевый набор из 4 батарей (2 комплекта)
— Выключатель, DC гнездо, провода, припой

Корпус или тело BB8:
— Надувной пляжный мяч (Диаметр: 50 см)
— Старая газета
— Грубая ткань
— 2 бутылочки с клеем ПВА
— 1 бутылочка с клеем для дерева
— Баллончики с белой, серой и оранжевой красками
— Шариковые дезодоранты

Голова BB8:
— Шар из пенопласта (Диаметр: 300 мм)
— Елочный шарик (в качестве глаз для дроида BB8)
— Wi-Fi антенна
— Вешалка для одежды
— Шариковые дезодоранты
— Баллончики с белой, серой и оранжевой красками

Сопутствующие материалы:
— Суперклей
— Неодимовые магниты

07

08

09

Шаг 2: За кулисами магического дроида BB8! Реинженеринг

Я был просто ошеломлен, когда впервые увидел и услышал, что в новой серии Звездных войн будет использоваться робот-мяч BB8, который вращается, а голова остается на месте. И что это за версия футбола?!?!?
Несмотря на свой милый внешний вид, дроид BB8 имеет интригующий дизайн и конструкцию. Вы можете постоянно удивляться, ну как же все-таки он работает? Наверное, мозгоинженерам потребовалось немало времени, чтобы создать такое высокотехнологичное устройство. Рабочий механизм использует законы физики и электронные компоненты, которые обеспечивают правильный центр тяжести. Конструкция настоящего дроида BB8 основывается на принципе работы колеса для хомячка. Фактически, присутствуют два робота с колесиками, которые вращаются внутри сферы. Голова остается в вертикальном положении благодаря наличию магнитов.

Как устроена игрушка мини-дроид Sphero



Шаг 3: Накачиваем пляжный мяч

Накачивайте мяч, пока его диаметр не станет максимальным (50 см).

Шаг 4: Подготовка смеси клея ПВА

12

Мы будем использовать клей ПВА в качестве связующего вещества/затвердителя бумаги. Смешайте 2 части воды и 1 часть клея ПВА.

Шаг 5: Подготовка полосок из газеты

Возьмите пачку старых газет. Выровняйте их и нарежьте на полоски, используя нож и линейку.

Шаг 6: Подготовьте папье-маше

17

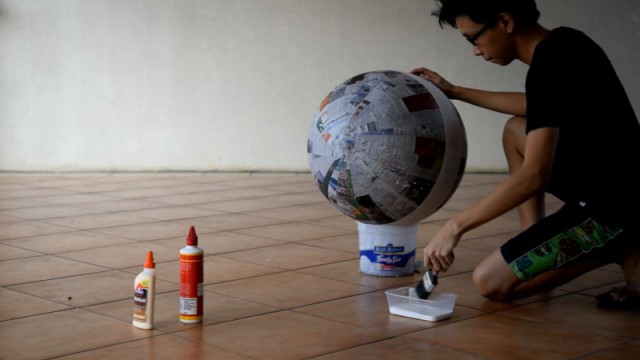

Положите полоски бумаги на поверхность пляжного мяча и смажьте смесью клея. По сути, мы делаем большой горшок. В данном случае мяч выступает в качестве основной пресс-формы для папье-маше.

Шаг 7: Совет* — Для быстрого высыхания

Если вы спешите, тогда используйте сушилку для ускорения процесса сушки, или направьте электрический тепловентилятор на папье-маше и оставьте сушить на ночь.

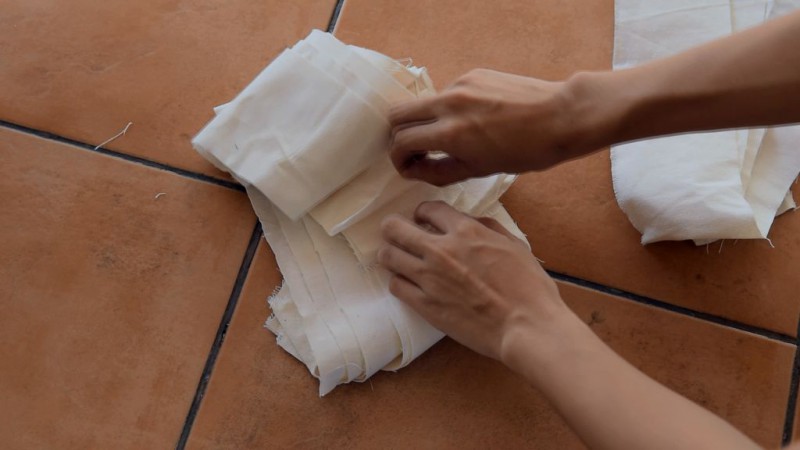

Шаг 8: Добавление слоя ткани

22

23

24

В идеальном варианте вы можете использовать стекловолокно, но если его проблематично приобрести, тогда воспользуйтесь грубой тканью. Она очень хорошо затвердевает и из нее получается идеальное папье-маше.
