Разъемы. Может кому пригодится.
Yap 24.04.2026 - 17:10
Продам слона  •  На сайте 21 год
Micro-usb

Разъемы. Может кому пригодится.
Распиновка разъема вентилятора.

Двухпроводные:
1 — «-» питания
2 — «+» питания
_____________
Трёхпроводные:
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
_____________
Четырёхпроводные
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
4 — управление числом оборотов


Разъемы. Может кому пригодится.
////

Разъемы. Может кому пригодится.
////

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
Трёхконтактный разъём XLR3

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.

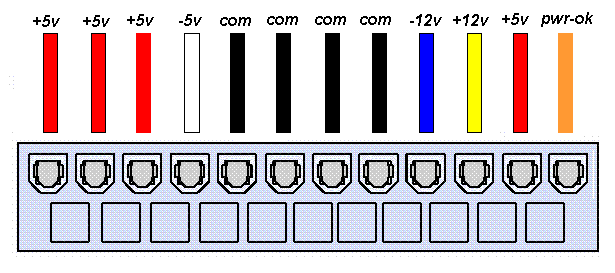

Распиновка разъема блока питания формата AT

Разъемы. Может кому пригодится.
Распиновка разьема блока питания формата ATX

Разъемы. Может кому пригодится.
////

Разъемы. Может кому пригодится.
//

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.

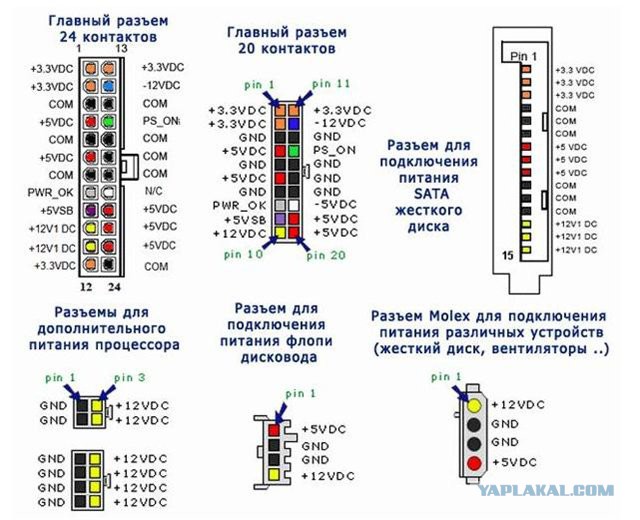

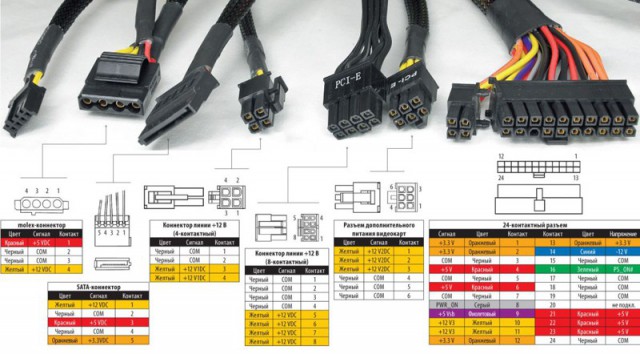

Распиновка разьемов дополнительного питания: АТХ разъёмы, SerialATA. Разъёмы для дополнительного питания процессора, разъём для флоппи дисковода, MOLEX.


Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
////

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
////

Разъемы. Может кому пригодится.

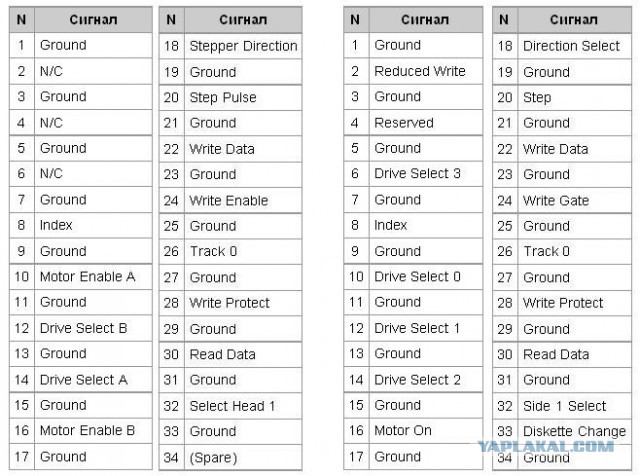

Кабель для подключения дисководов

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
//

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
Распиновка USB-разъемов 1.0-2.0

Разъемы. Может кому пригодится.
///

Разъемы. Может кому пригодится.
