Цепные карамультуки

Великая оружейная революция XIX века, вызванная изобретением капсюля, привела к появлению многих вполне удачных и широко распространенных типов огнестрельного оружия, таких как револьвер, казнозарядная винтовка или митральеза. Но наряду с этим изобретательские умы порой рождали удивительные химеры, оставшиеся в единичных экземплярах как памятники оригинальности фантазии их авторов.
Одна из них - "цепные" пистолеты и ружья. Назвать их питание ленточным, на мой взгляд, не совсем правильно, поскольку заряды в этом оружии размещались не в съемной ленте, а в тяжелой замкнутой в кольцо цепи, представлявшей собой неотъемлемую часть конструкции. Причем каждое звено цепи являлось не просто ячейкой для патрона, а патронником, в котором происходил выстрел. Поэтому звенья представляли собой массивные стальные цилиндры с толщиной стенок в несколько миллиметров.
Первым подобное оружие предложил английский оружейник по фамилии Триби (Treeby), запатентовавший в 1855 году свое "цепное ружье".

8 фото © Авиамастер

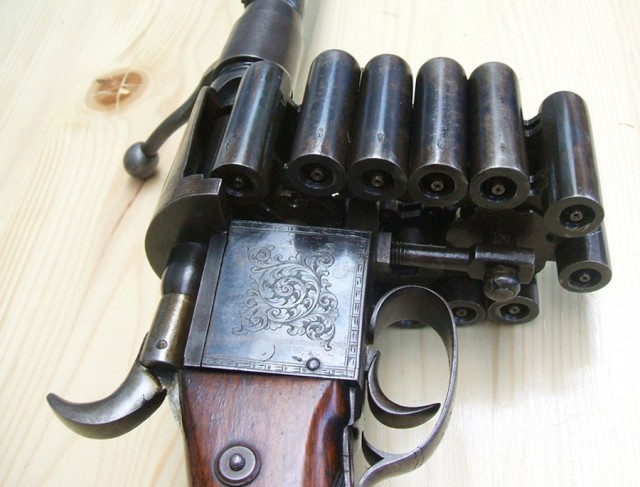

Это ружье калибром 0,54 дюйма (примерно 13 мм) еще не предназначалось для стрельбы унитарными патронами, которые тогда только начинали входить в употребление. Стрелок сам засыпал в зарядные каморы отмеренные дозы пороха, вставлял пыжи и пули, а сзади - надевал капсюли на запальные трубки.
Курок взводился вручную, прокрутка цепи осуществлялась поворотом рукоятки, навинченной на ствол. Цепь состояла из 14 звеньев-патронников, то есть ружье было 14-зарядным. Кое-где встречаются упоминания о том, что существовал и 30-зарядный вариант ружья Триби с более длинной "цепочкой", но он не сохранился.

Триби предложил свое ружье британской армии, но военные сочли его слишком тяжелым и неудобным, а вдобавок - чрезмерно дорогим и сложным. Индивидуальных заказчиков это изделие также не заинтересовало. Судя по всему, оно было сделано лишь в нескольких экземплярах, из которых до наших дней дожили два: один хранится в музее города Хэмпшира, а другой - в частной коллекции.



Это сообщение отредактировал KROVLJ - 31.01.2016 - 18:56

Через 11 лет американец Генри Джосселин (Henry Josselyn) вернулся к идее Триби. В 1866 году он запатентовал в США еще более курьезную конструкцию - пистолет с зарядной цепью из двадцати звеньев. Хотя пистолет уже был рассчитан под унитарные патроны, звенья цепи, как и у Триби, являлись патронниками. Вот патентный чертеж и старинная фотография оружия Джосселина, почему-то названного револьвером.
На чертеже видно, что в нем использовались малокалиберные патроны кольцевого боя и что прокрутка цепи была синхронизирована со взводом курка.

На этой современной фотографии единственного сохранившегося до наших времен пистолета Джосселина (а может, и вообще - единственного изготовленного) хорошо видно, насколько неудобно это оружие с болтающейся под стволом длинной цепью, которая, по моим прикидкам, весит не менее полутора килограммов. Неудивительно, что покупателей на него не нашлось, а оружейные фабриканты, которым Джосселин предлагал свое изобретение, указывали ему на дверь.

Удивительно другое: спустя более полувека в СССР у Джосселина нашелся последователь, соорудивший пистолет по аналогичной схеме, но с цепью не на 20, а на 36 патронов! К сожалению, никаких данных об этом "Кулибине" мне найти не удалось, кроме того, что его произведение хранится в Тульском оружейном музее. На пояснительной табличке значится, что это опытный образец пистолета с ленточным питанием, сделанный в 1920-е годы. Ни фамилия автора, ни обстоятельства появления на свет самого многозарядного в мире образца "цепного" оружия не указаны.
Быть может, кто-нибудь из более продвинутых, чем я, любителей старинного огнестрела сможет рассказать поподробнее об этом забавном монстрике?

...

У меня всё...

Пистолет с лентой

Представил:
Дикий Запад
Два ковбоя друг против друга
Тишина
Напряжение
Нервные пальцы теребят кобуру

Удар часов на башне!
Ковбои, судорожно извиваясь словно змеи, пытаются вытащить револьверы с этой цепью, один из них стреляет себе в бедро, второй, матерясь, уже бежит к первому с ножом.

Зрители разочарованно стонут...Опять, опять поебень!

Это сообщение отредактировал сергелектрик - 31.01.2016 - 18:56

Да у меня таких завались было

...

А ничего про него и неизвестно, кроме примерной даты. Видимо, самоделка чья-то.

Инженерный гений... бессмысленный и беспощадный.

Пишут, что это экземпляр пистолета с цепью на 36 патронов, хранящийся в Тульском оружейном музее. На пояснительной табличке значится, что это опытный образец пистолета с ленточным питанием, сделанный в 1920-е годы. Фамилия автора неизвестна

Это сообщение отредактировал KROVLJ - 31.01.2016 - 19:12

У меня такой до сих пор есть

Так я о том же. Это, в общем-то, всё, что о нём известно. Регулярно всплывает его обсуждение, но безрезультатно.

Не видел ещё такого чуда инженерной мысли, спасибо ТС просветил

Металлообработка пистолета грубая, тульский левша на перекурах наверное ваял сей карамультук

Ваять такие пистолеты - конечно верх идиотизма...

А вот винтовка, как стационарное оружие (без перемещения куда либо, ибо гильзы сразу грязью и песком забьются) вполне бы сошла...

Согласен, насколько практично подобное решение? Или предусматривался какой-то мешок/ящик для такой ленты?

Орудие - да поестъ

Охуенно! Такие калибры - 13 мм!!! Вещь - сама в себе! Было бы оформлено в с стим-панке - вообще здорово!!! Эээх, были же времена...

З.Ы. В фалауте могли бы и воплотить...

Это сообщение отредактировал MadМакс - 1.02.2016 - 09:02

идеи в общем то интересные, для пистолетов однозначно не пригодно, а вот винтгвка мне понравилась...там грамотнее сделано, впрочем такие идеи тоже нужны, нередко давая толчок грамотным конструкциям, пистолет Дардик например

Почему не пригодно! И стреляет, и кистень на цепуре, от гопоты отбиваться, когда патроны кончатся.
