В этот раз занялся переделкой компьютера iMac во что-то более подходящее. Заказчик поставил изъявил желание, чтобы компьютер выглядел в стиле стимпанк.
Хотя производители сделали всё возможное для того, чтобы максимально усложнить задачу по переделке, мы с Кириллом всё-таки справились с задачей.
Так, как само железо не поддаётся переделке, то решил ограничиться внешним видом. На передней панели будет располагаться имитация паровой машины. Начинаю работу с изготовления махового колеса.
На фрезерном станке делаю спицы и противовес.

120 фотографий и видео.

Эвристическая машина "iФруктъ"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
1.01.2016 - 19:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Далее на токарном выравниваю поверхности.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Вот такое получилось колесо!

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
На обрезке ДСП произвожу предварительный монтаж и проверку.
Устанавливаю ось вращения махового колеса.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
В само колесо вставляю подшипник из фоторопласта.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
В прилив на одной из спиц ввинчивается палец для шатуна.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
А это уже сам шатун.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314

Шатун тоже имеет подшипник из фоторопласта. Примеряю колесо и шатун друг к другу.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
На палец одевается эксцентрическая кулиса для шатуна клапанной коробки.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Оба шатуна установлены на колесе.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Это имитация клапанной коробки и цилиндра.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Соединяю их вместе и привинчиваю подставку.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
После патинирования цилиндра изготавливаю и вставляю шток цилиндра.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Обработал и запатинировал маховое колесо.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Начинает что-то вырисовываться...

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Декоративная подкладка.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Колесо будет приводиться в движение небольшим электромотором.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314

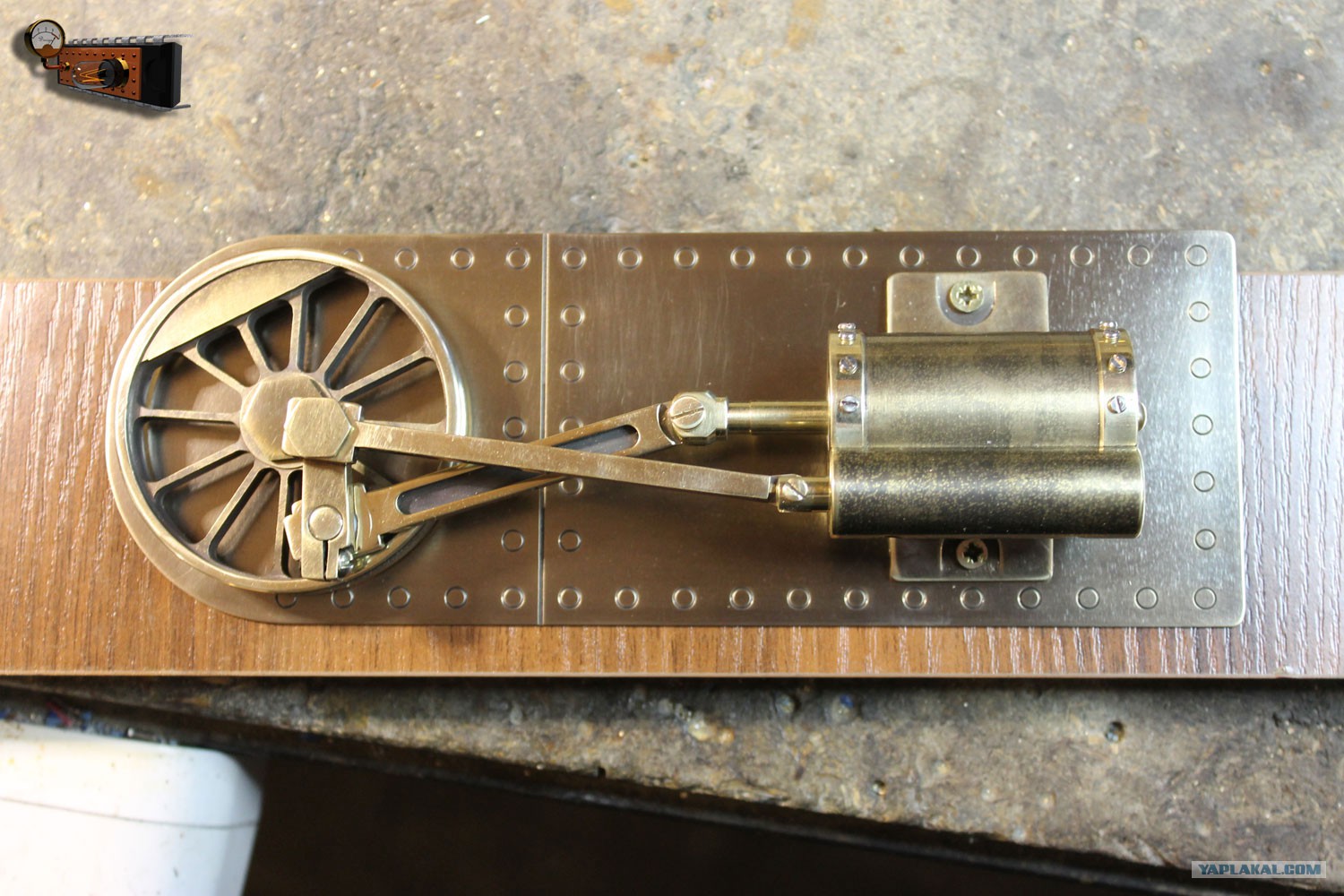

На подложке делаю имитацию заклёпок.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:47
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Для регулировки оборотов двигателя применил ШИМ генератор.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:47
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
ШИМ располагается в отдельной корпусе.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:47
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
На этом изготовление паровой машины с генератором можно считать законченным. Осталось выполнить ещё одну просьбу заказчика: вывести на переднюю панель разъёмы USB.
Вот не могу понять - почему бы производителям не сделать хотя бы один разъём спереди? Почему флешку надо вставлять сзади на ощупь? Всё у них через... ну, вы сам знаете как. Кстати, весьма символично вставлять сзади для этого компьютера.
В общем делаю корпус для четырёх разъёмов.
Сам корпус будет в виде цилиндра. Фрезерую в заготовке пазы и пустотелость, а окончательно довожу на токарном станке.



Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:47
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
02

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:48
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
03

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:48
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Сделать просто корпус это не в моём стиле, решил сделать его с открывающимися шторками с электроприводом.
На этом этапе всё примеряю на куске МДФ, который полностью соответствует размерам нижней панели.

Эвристическая машина "iФруктъ"

[^]
Wallery
1.01.2016 - 19:48
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1314
Как хорошо, что у меня завалялась куча всяких шестерёнок! Сделать привод не составило большого труда.
