Ремонт аккумуляторного фонаря

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

КаПиТаHHеМо 19 дек 2015 в 17:34

Ярила • На сайте 10 лет

Сообщений: 1 063

211

Итак, жил был у меня фонарь, верой и правдой отслужил много лет, но всему приходит свое время

34 фото

Yap 05.05.2026 - 18:10

Продам слона • На сайте 21 год

перестал держать заряд, полностью заряженого хватать стало всего минут на 20

Жалко такую прелесть выкидывать, будем чинить

блин, уже шпалить начали )))))

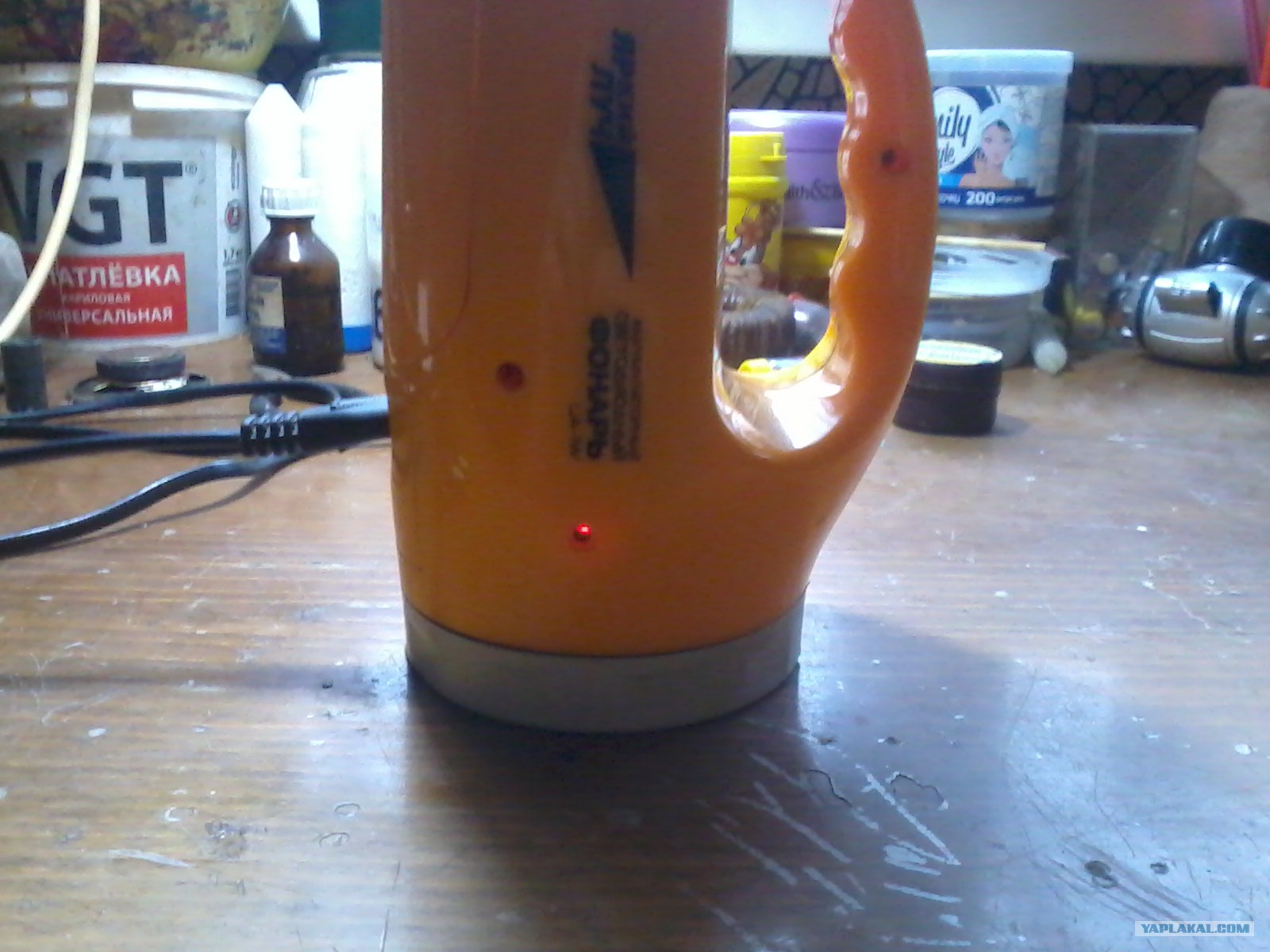

проведем сначала испытания до реконструкции, чтобы было с чем сравнивать... Ставим на зарядку

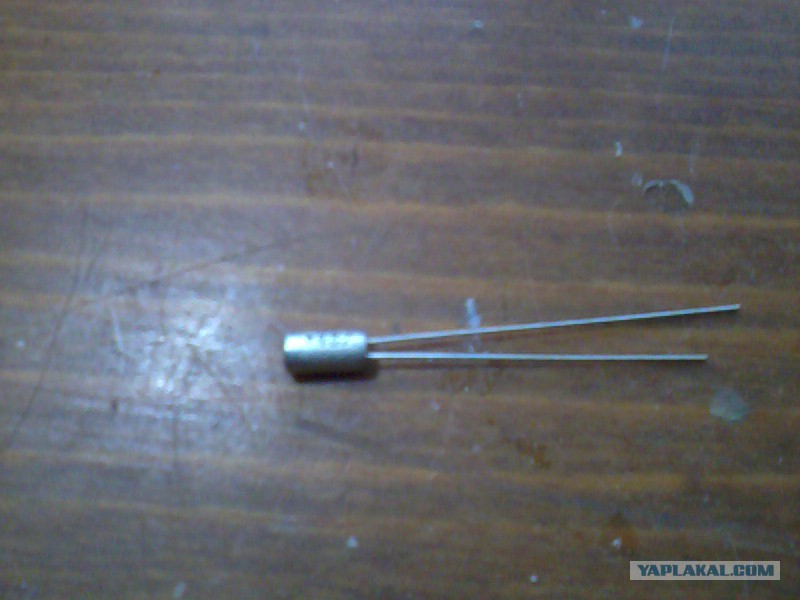

И пока заряжается - из запасов берем фотодиод. если мне память не изменяет - ФД-256 еще с советских времен ))))

припаиваем к нему провода, утягиваем термоусадкой....

Получаем прибор НИУЯ-1 "Новый Измеритель Уровня Яркости, 1 версия"

начнем замеры, фонарь как раз таки зарядился...

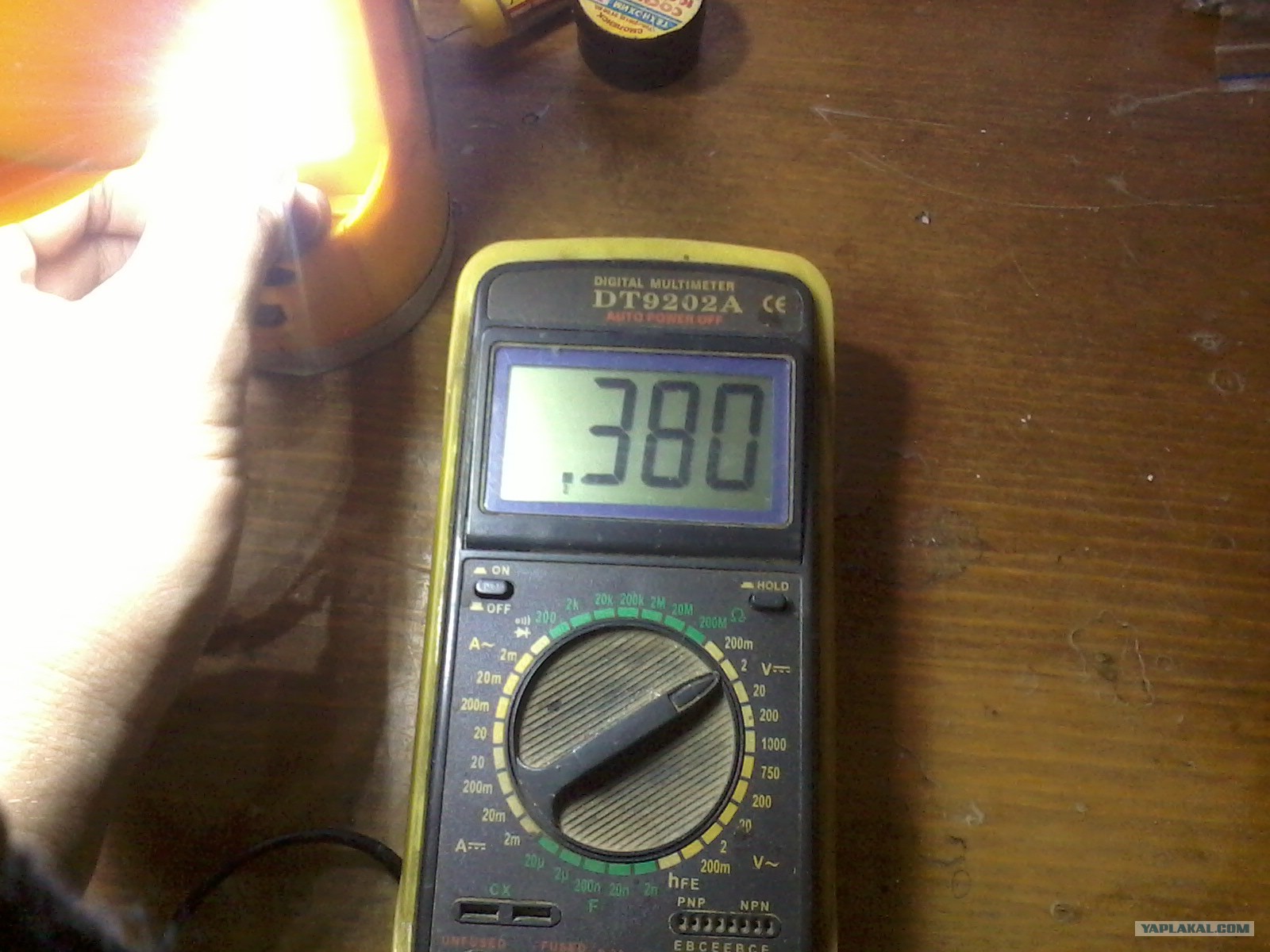

на боковой панели фотодиод дает - 0.38 вольта

главный луч - 0.36 вольта

закрытый фотодиод (для контроля) 0.051 вольта

А теперь самое интересное - боковая панель после 10 минут работы. видим что уже было 0.38 вольта на фотодиоде, а уже только 0.303, и на глаз свет фонаря стал слабее ((((

К аккумулятору явно пришел пушной северный зверек, будем менять... Пока готовил инструмент - меня постигло разочарование. Оказывается я не идеальный рукожоп, у меня нет синей изоленты ............

Зато у меня есть поплавок для погружного насоса

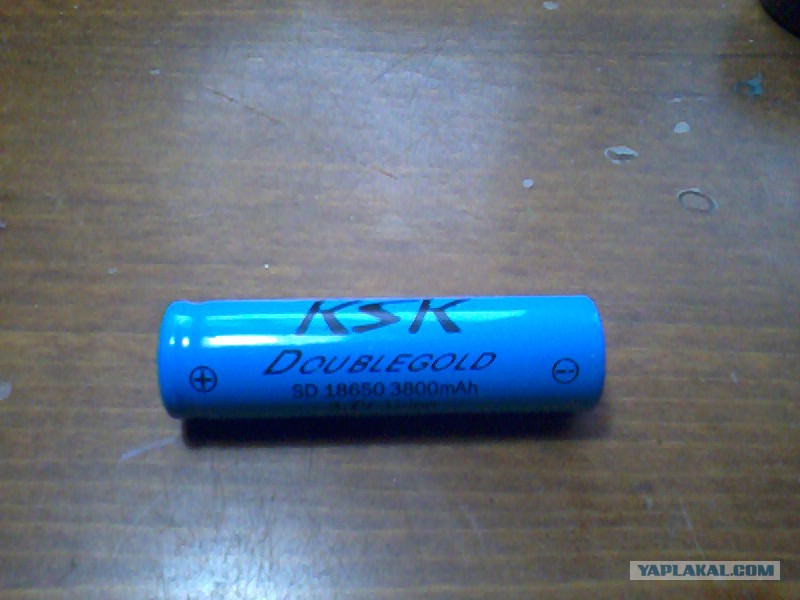

Пошутили и хватит. Итак, аккумулятор надо менять. Но вся проблема в том что родной аккумулятор уже с полгода ищу - облазил все и нигде не нахожу кислотную батарею на 4 вольта.... Будем делать из того что под рукой. Купил лионную ячейку 3.7 вольта

Она же

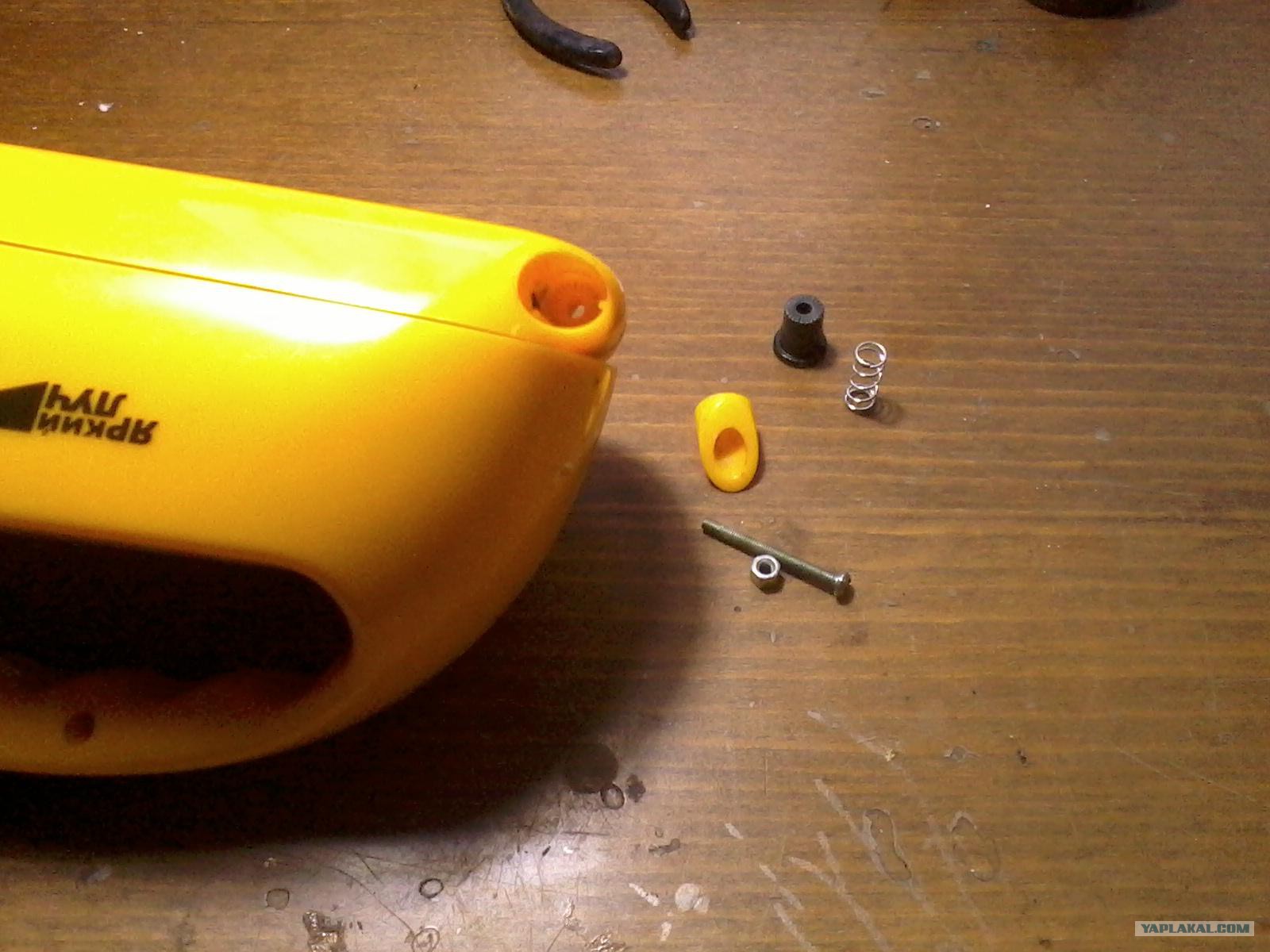

Начнем разборку. Выкручиваем винт который держит шарнир боковой панели

разбираем отражатель

снимаем с шарнира боковую панель

выкручиваем два винта и снимаем половинку корпуса. Все потроха у фонаря нам видны, в том числе и штатная батарея

Да, такие батареи - редкость....

Сравним с новым аккумом

Новичок в три раза меньше по размерам, почти в 3 раза больше по емкости

Пусть даже вдвое завышены показатели производителем - все равно больше емкость!!!!

К новому аккумулятору будем припаиваться. Тут без паяльной кислоты делать нечего, не пролудить.
