История такова: этим летом от нечего делать я собрал усилитель на TDA 7386,был выпаян из какой-то дохлой магнитолы давным давно. Значит спаял я, поигрался с ним чуток и забросил почти на пол года. Были мысли сделать для него красивый корпус, но буквально через пару дней желание пропало. Так вот, на работе появилось немного свободного времени и я все-таки решил доделать когда-то начатое, но хотелось чего-то охуенно необычного и неповторимого!
И родилась у меня прекрасная мысль- а не захуярить ли мне этот самый корпус из поршня от двигателя который когда-то верой и правдой служил трактору? Работа моя существенно облегчилась ввиду того что под рукой есть все инструменты, станки и комплектующие

59 фото

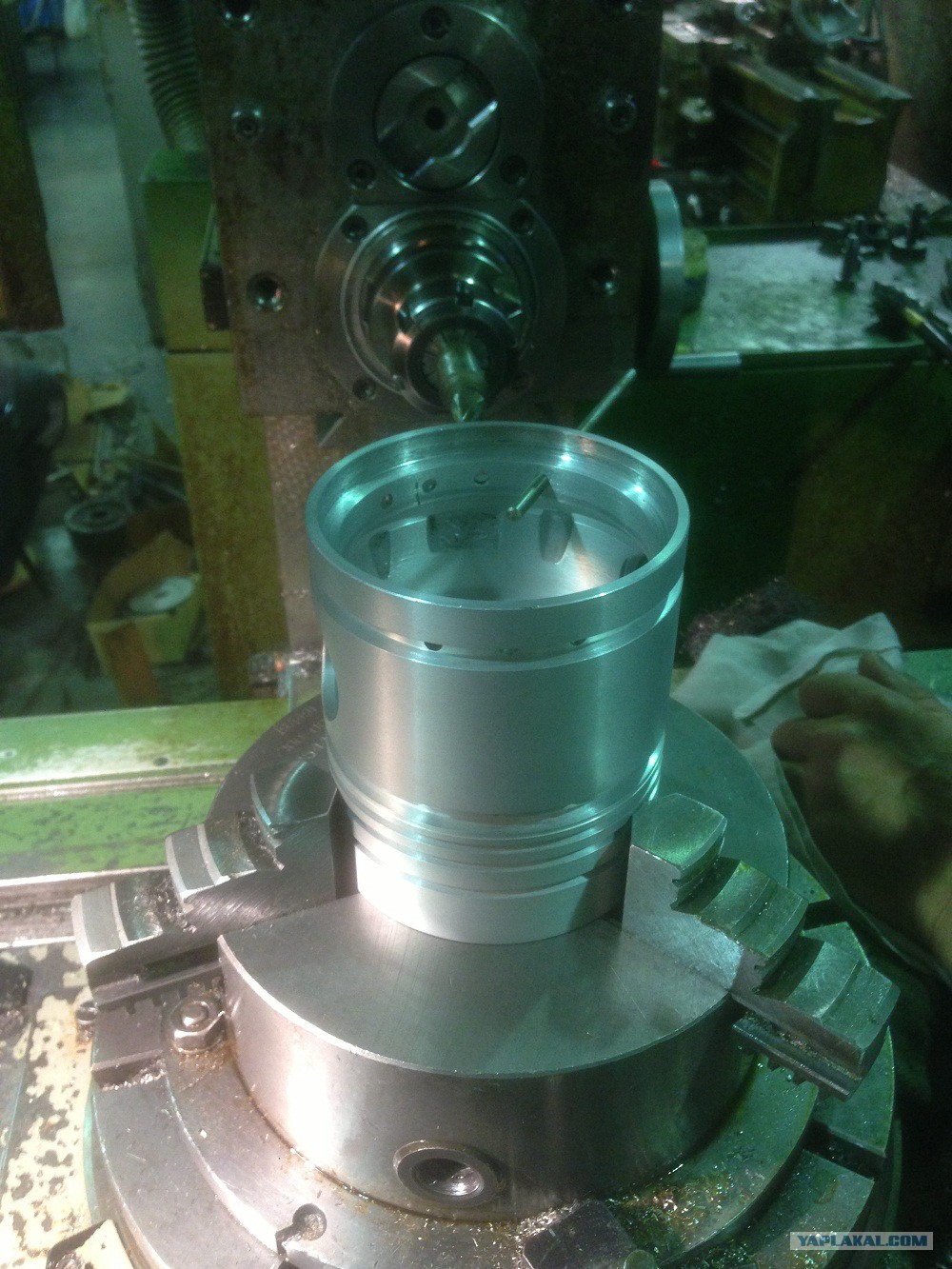

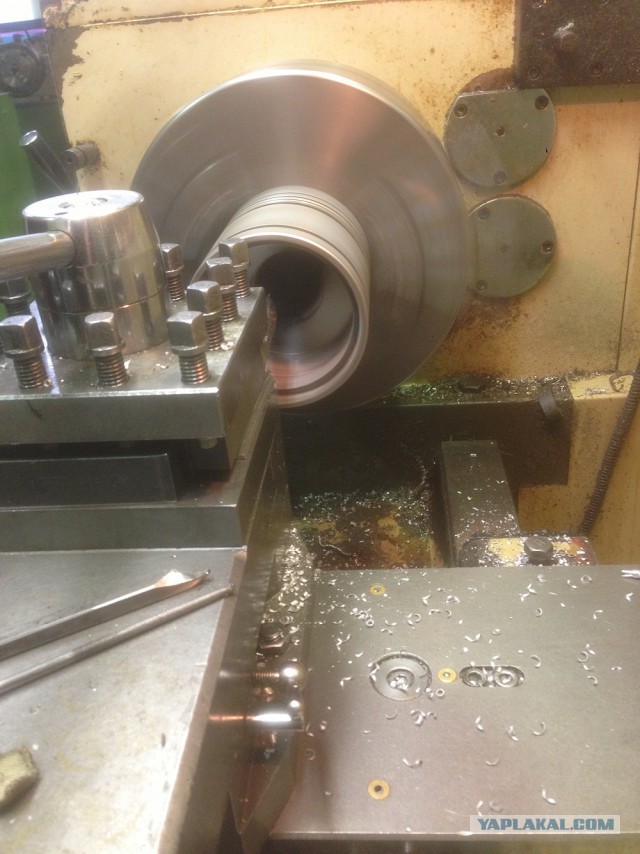

для начала убираем лишний металл внутри

Корпус для усилителя из поршня

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Анатолька
18.12.2015 - 13:12
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

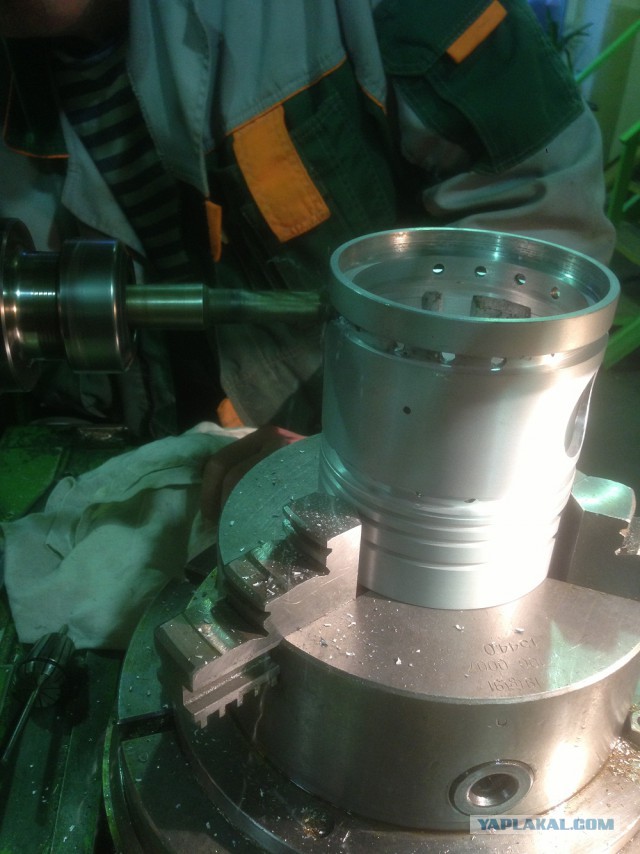

Для того что-бы вручную наждачкой не чистить, прошу что-бы токарь прошел по всему поршню сняв пару десяток верхнего слоя

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:13
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

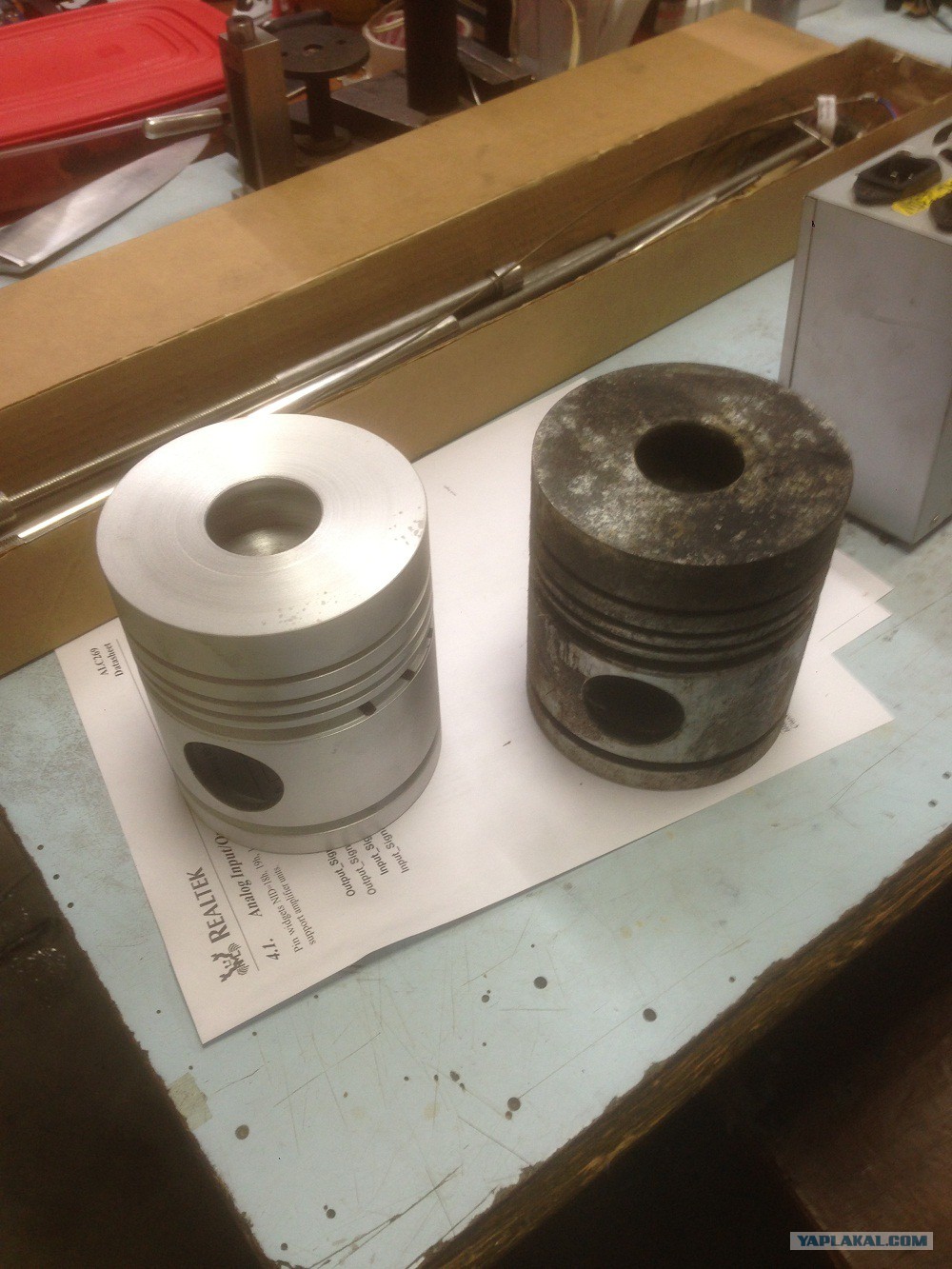

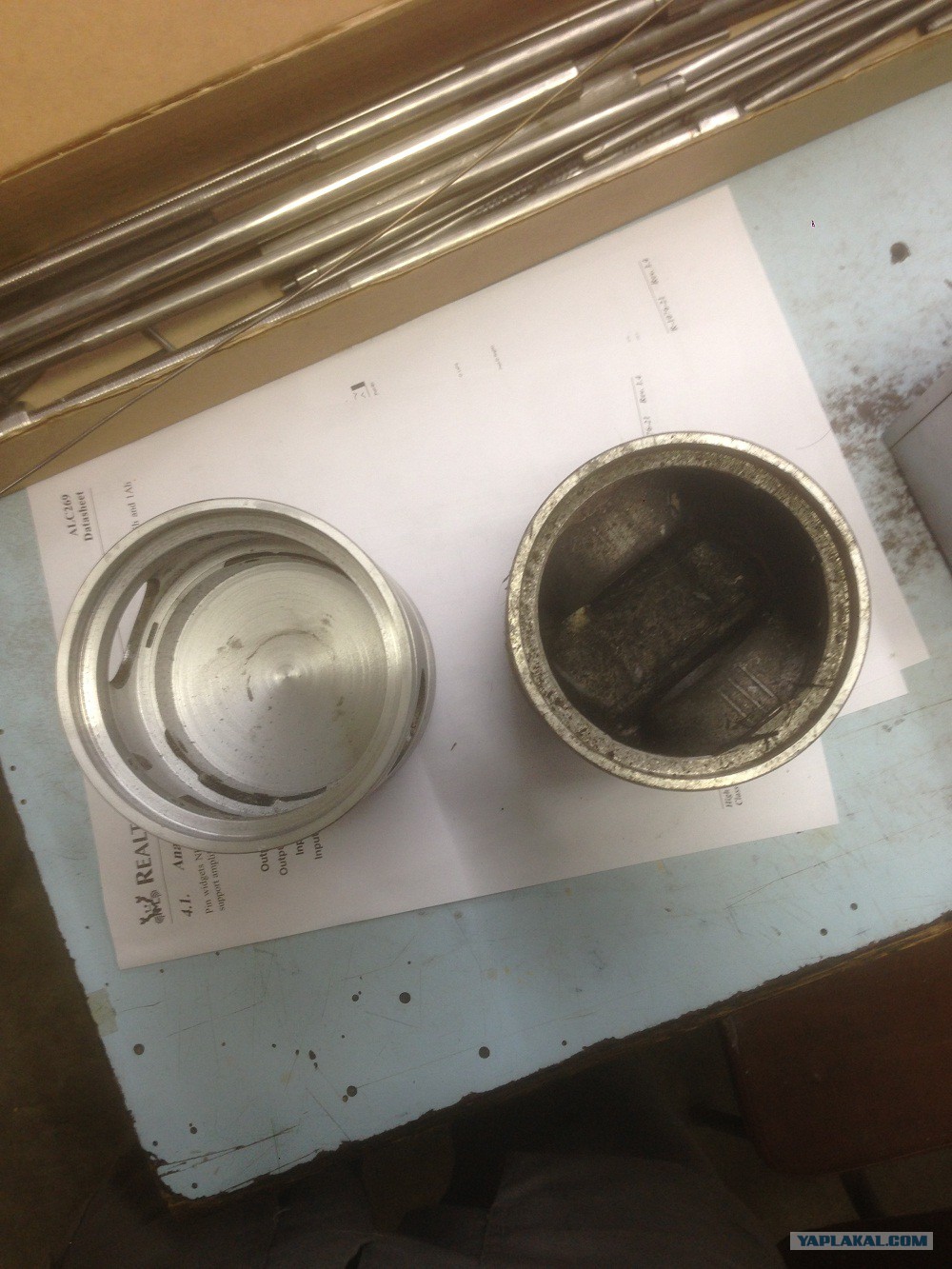

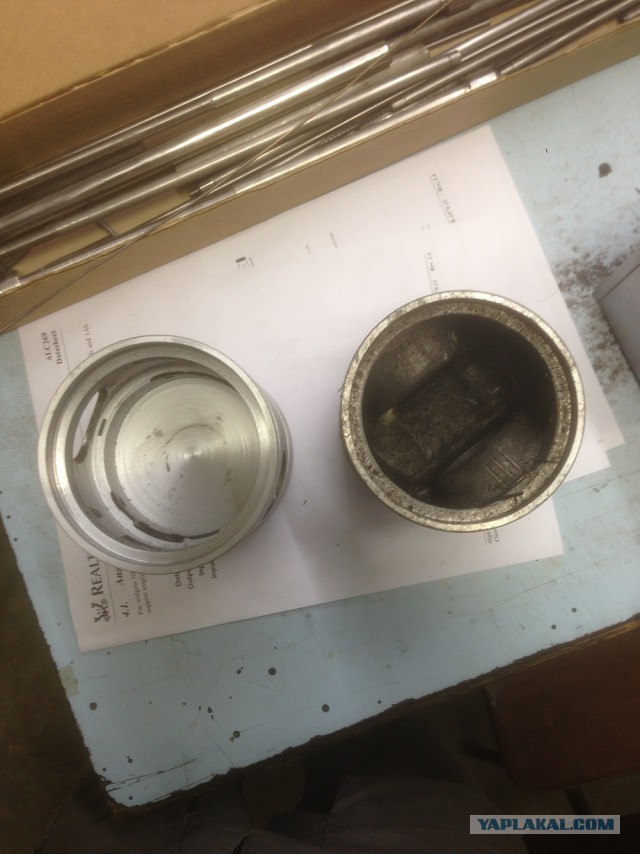

Что получилось

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:13
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
...

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:14
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

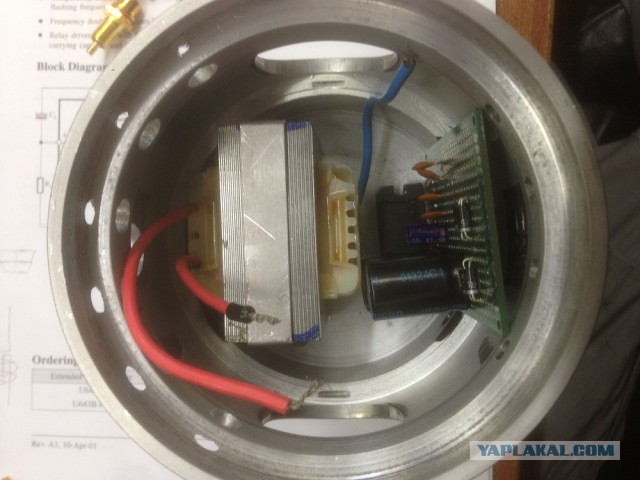

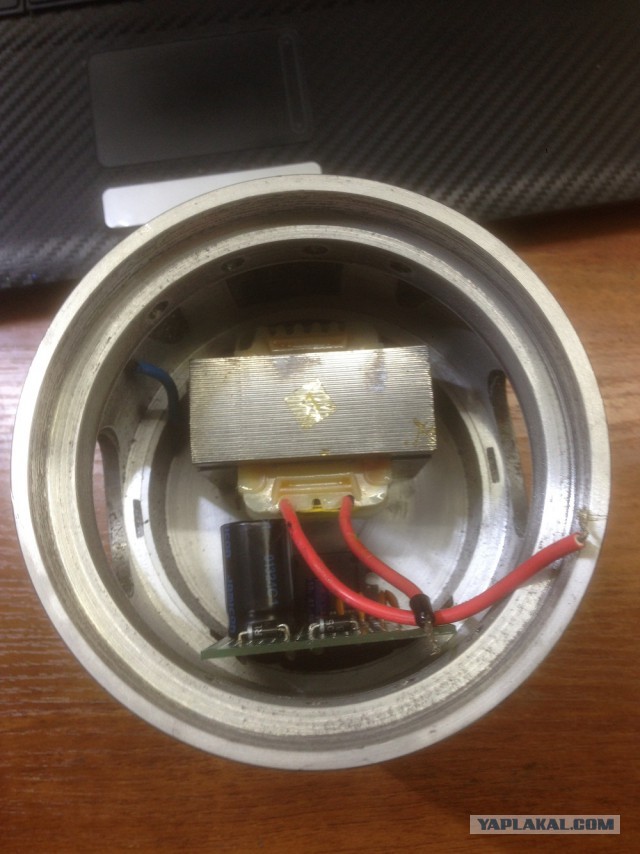

Примеряем внутрянку-питание и сам усилитель

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:15
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
Очень не хотелось сверлить лишних отверстий чтобы не испортить вид, прикинул куда лучше сделать выходы для колонок.
И решил сделать их там, где уже были заводские отверстия под маслосьемными кольцами рассверлив их под нужный мне диаметр.


Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:15
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
...

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:16
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

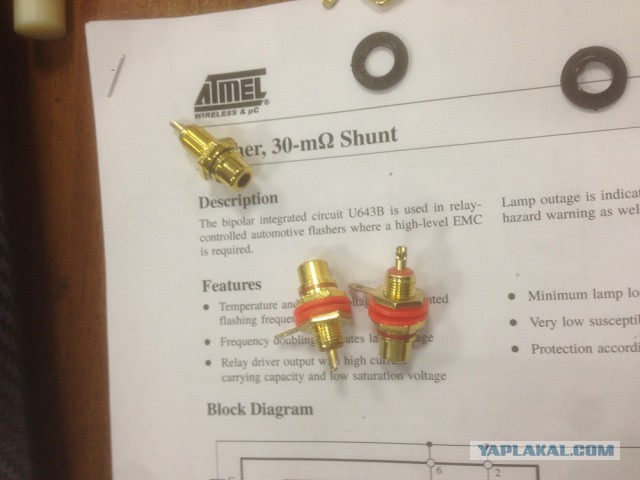

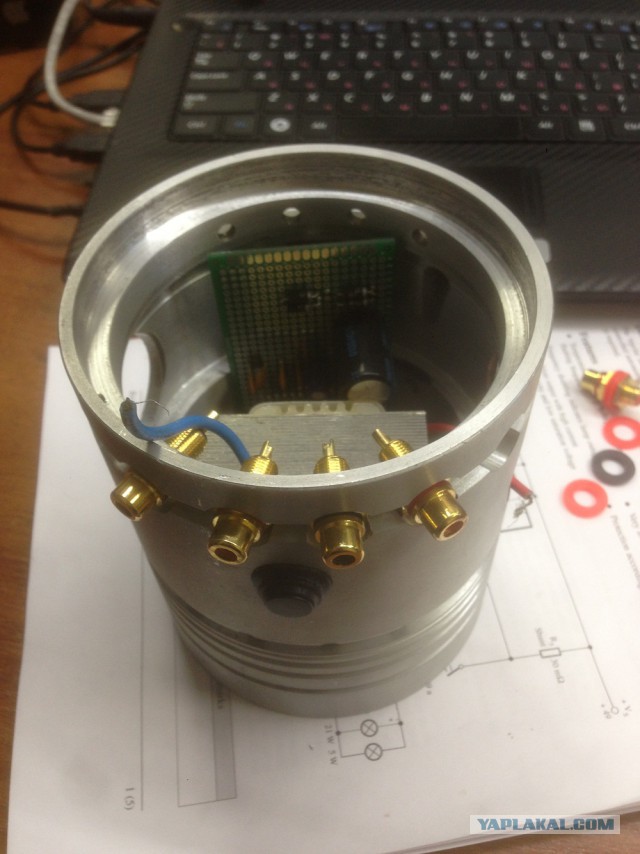

Примеряем тюльпанчики

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:16
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
Гнезда тюльпанов

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:17
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

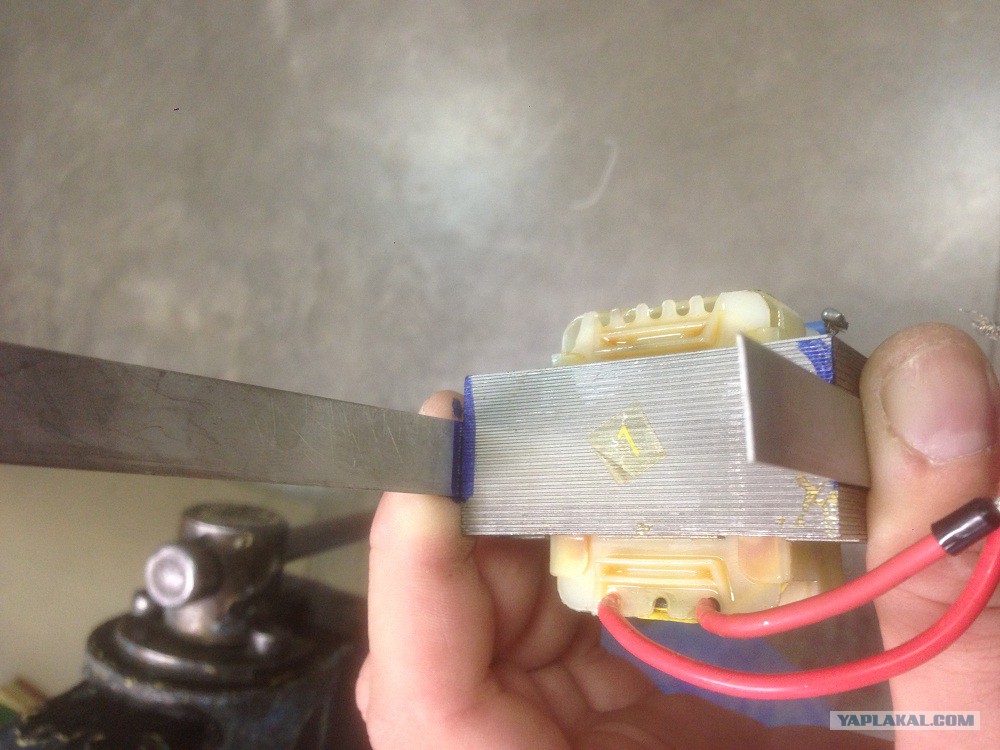

гнем крепление для трансформатора

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:17
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
семь раз отмерь biggrin.gif

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:18
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

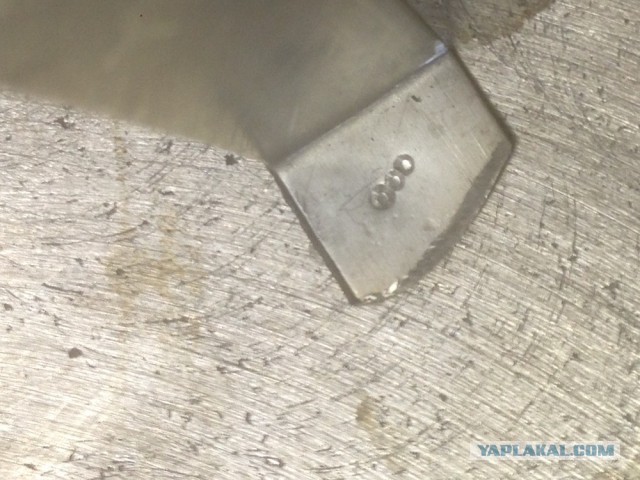

так как глубина у поршня большая длина стандартного сверла не хватает!
Химичем удлинитель

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:19
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
еще раз все примеряем и отмечаем отверстия

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:19
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

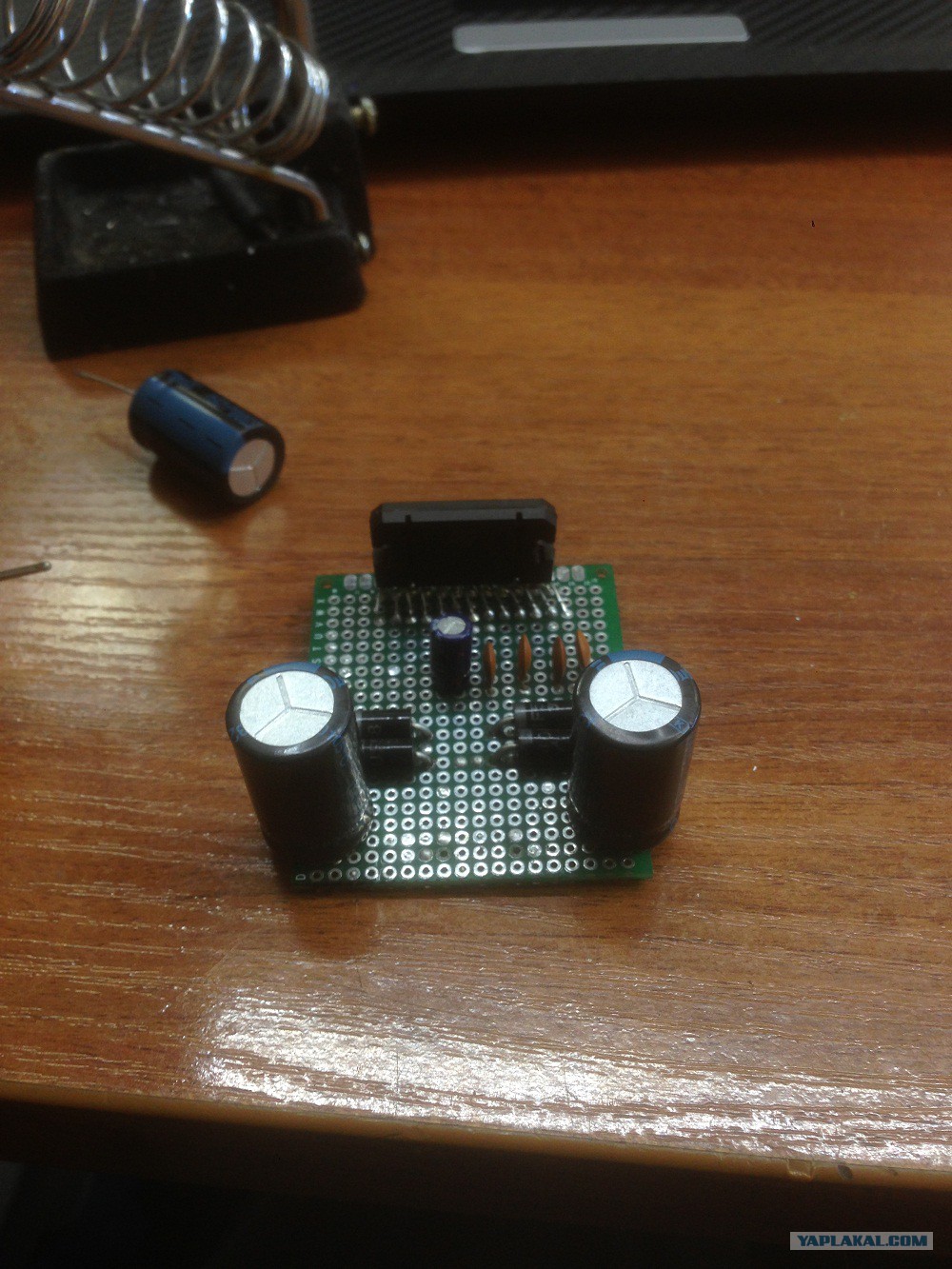

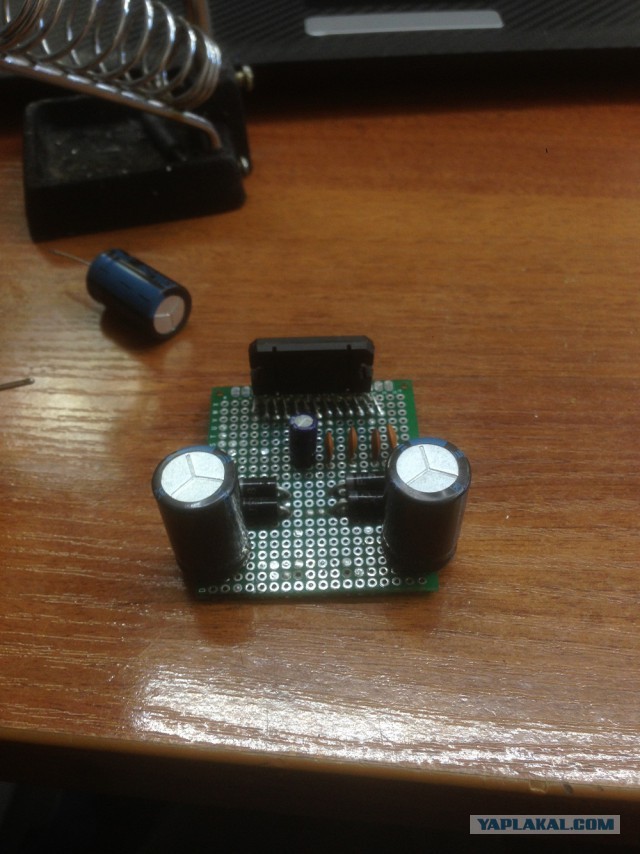

Усилитель

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:19
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

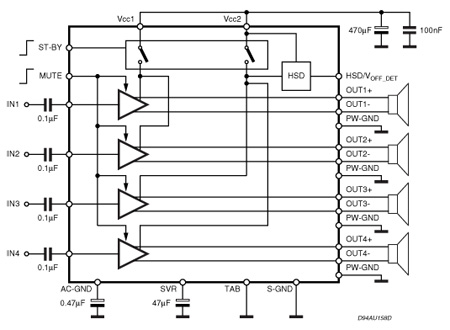

по этой схеме паял

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:20
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
сверлим прикручиваем основные комплектующие так сказать)))

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:21
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

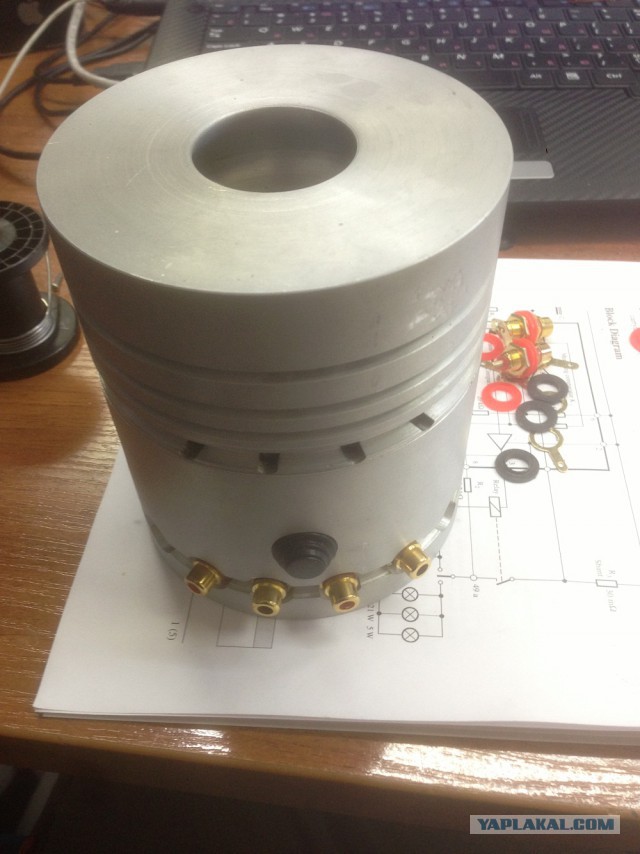

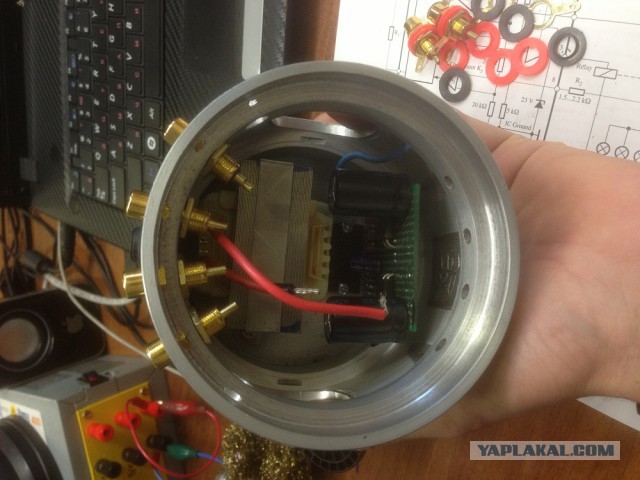

смотрим что получается)))вроде нормуль

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:21
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

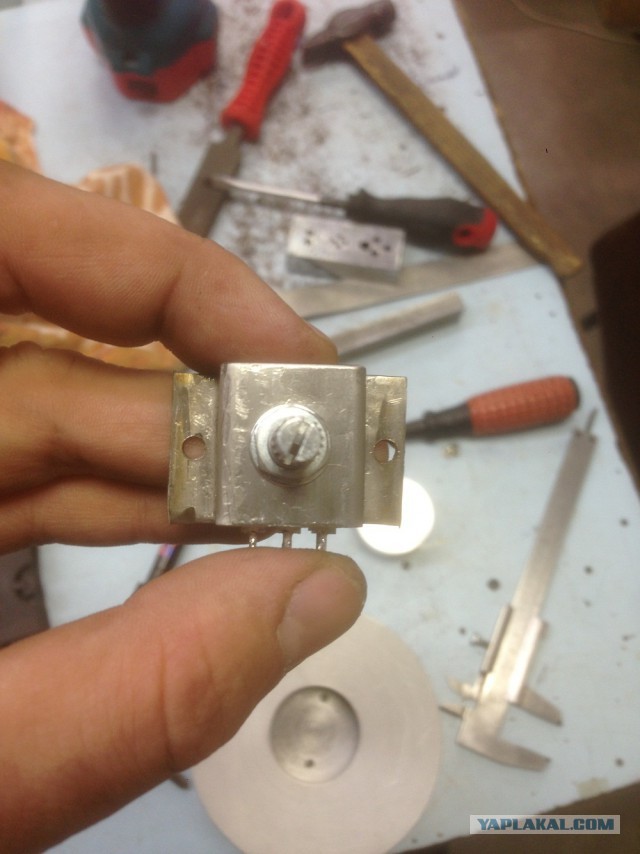

гнем крепление для регулятора звука)

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:21
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
...


Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:22
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
решил регулировку сделать сверху размечаем сверлим

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:24
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

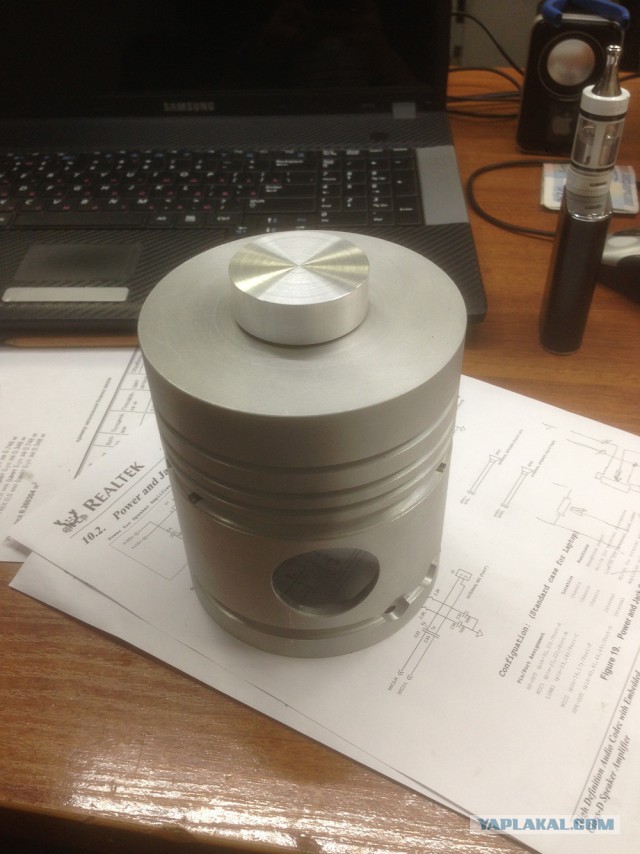

рисуем чертеж крутилки нашей и отдаем токарю))))тоже из дюрали)примеряем

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:24
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
...

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:25
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
прикручиваем переменник))

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:26
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370

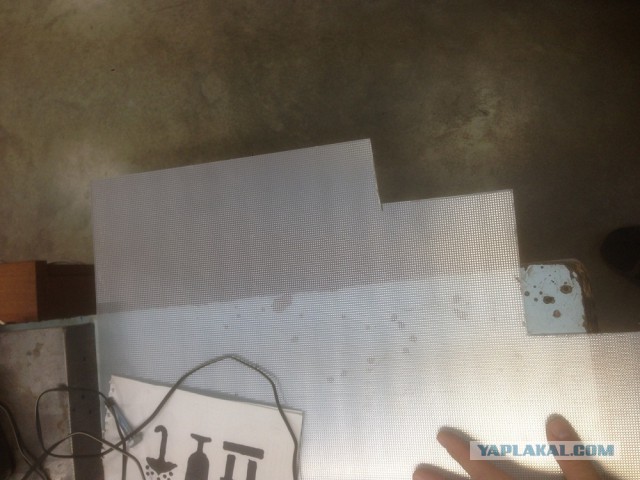

долго думал как закрыть отверстия где был палец!решил закрыть пластиком изнутри.От потолочного светильника)))Режем в размер

Корпус для усилителя из поршня

[^]
Анатолька
18.12.2015 - 13:27
Статус: Offline


Приколист

Регистрация: 16.05.12
Сообщений: 370
Пластик оказался достаточно гибким))вставляем,греем феном и он идеально принимает форму корпуса

Корпус для усилителя из поршня

[^]
