Есть у меня такое хобби - собираю старое железо, обязательно в рабочем состоянии - процессоры, видеокарты, память, материнки и т.д. Без периферии. Понятно, что особой ценности это все не представляет, но совесть не позволяет отправить раритетную технику на свалку. Само - собой периодически запускаю сии девайсы - ставлю экспирименты, да и время занять помогает. Так вот, достал я вчера с полки самый древий ноутбук, который видел в живую - фирмы CAF модель Superlite 86/10-007 декабря 1990 года выпуска.
Характеристики "зашкаливают":
процессор OKI m80c86a-10 по-сути интеловский 8086 процессор, произведенный по лицензии, с тактовой частотой аж в 10 MHz.
Оперативки 640Kb (килобайт)
Монохромный экран
Диск на 20 мегабайт, prairie 120
Очевидно, что это низкобюджетный ноутбук - в 90-м году уже были и 486-е процессоры.

22 фото.

25ти летний ноутбук

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
TPAKT0PuCT
11.12.2015 - 12:54
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Общий вид

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:54
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93

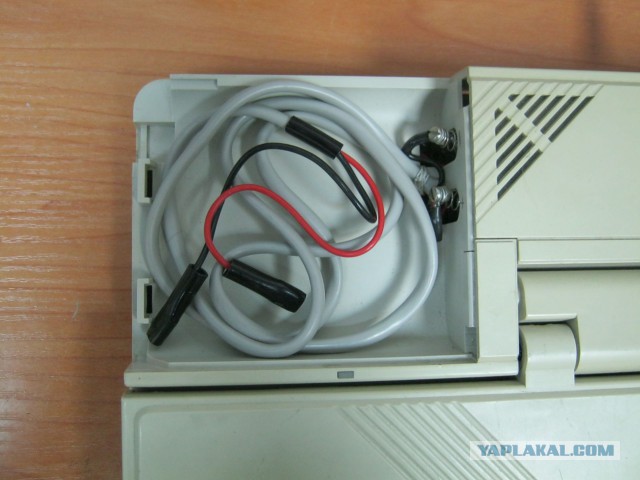

А вот отсек для батареи, которой, увы, нет. Зато есть 2 провода, чтобы подключить ноут к внешнему аккумулятору (например от

ИБП)

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:55
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Общий вид

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:55
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Этикетка

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:55
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Этикетка

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:56
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Итак, запуск! Попищав спикером, ноутбук выдал вот такую индикацию.

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:57
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Что - то с опреативкой - залежался видимо. Отвертку в руки и вперед! Как ноут разбирается решил не описывать - ничего сложного, да и не пригодится никому. А вот содержимое ноута решил показать.

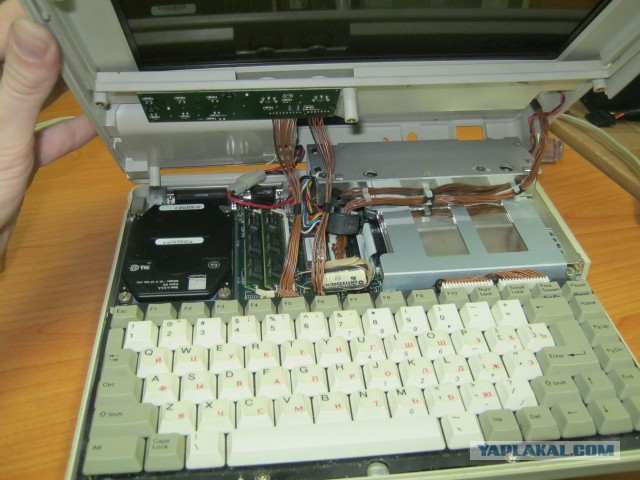

Снимается верхняя часть. Главное - не торопиться и е оторвать шлейфы. 2 Коричневых идущих к плате на верхней части ноута отвечают за индикацию и яркостью/контрастностью дисплея. Тот, что идет вдоль блока питания не что иное, как шлейф матрицы. От блока питания красно-черный провод - питание на матрицу.

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:57
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93

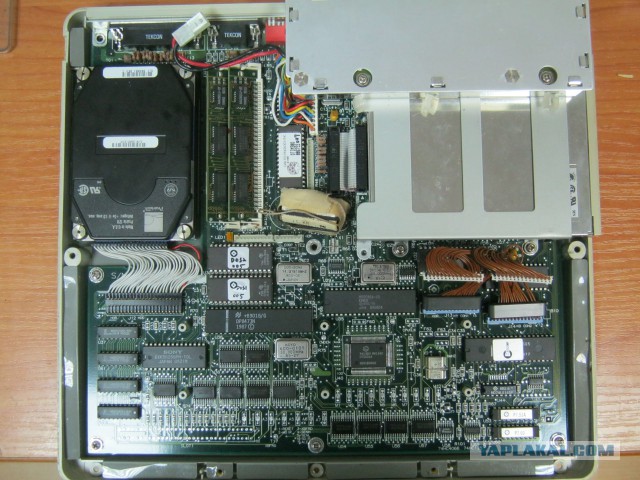

Общий вид без шлейфов и верхней части.
Имеем: слева HDD, 2 планки ОЗУ, блок питания и флоппик. Хоть у ноутбука отдельный веший блок питания, присутствует еще один встроеный.

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:58
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Общий вид без клавиатуры. Клавиатура оставила самые приятные ощущения - клавиши упругие, с прияным ходом.


25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:58
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Вот и процессор. Над ним серебристый генератор тактовой частоты.


25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:59
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Жесткий диск

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:59
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Жесткий диск

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:59
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Жесткий диск. Нижняя пластина - элемент крепления к корпусу ноутбука.

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 12:59
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Жесткий диск. Вот такой "бутерброд"


25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:00
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Следы бывалых ремонтов - заменена CMOS батарея на более емкую :)

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:00
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Разобрал экран - подтянуть петли и подклеить пластик.


25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:00
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Обратная сторона матрицы

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:01
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
И на ней следы ремонта.

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:01
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
После сборки ноутбук радостно пискнул, пошуршал флоппиком и выдал POST

25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:01
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93

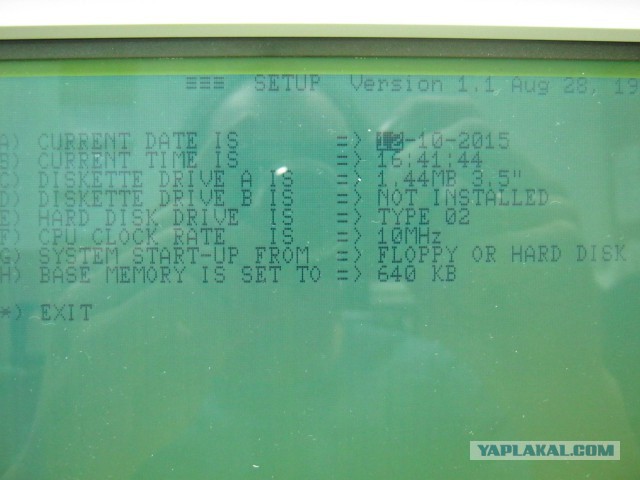

Меню BIOS. Частоту можно менять: 5 или 10 MHz. На 5-ти даже нортон не завелся :)


25ти летний ноутбук

[^]
TPAKT0PuCT
11.12.2015 - 13:02
Статус: Offline


Шутник

Регистрация: 19.04.11
Сообщений: 93
Все! Ноут в работе. Установлены нортон, набор программ, не понял для чего они. Хотел запустить арканоид с дискеты, но увы, флоппик отказывается читать дискеты.

Если тема вам покажится интересной, могу сделать похожий обзор ноута на Pentium 1 и другого старого железа.


Добавлено в 13:03
Да, это... заглушку в экрапе про...рал. Вылетела, когда снимал, так и не нашел :(
